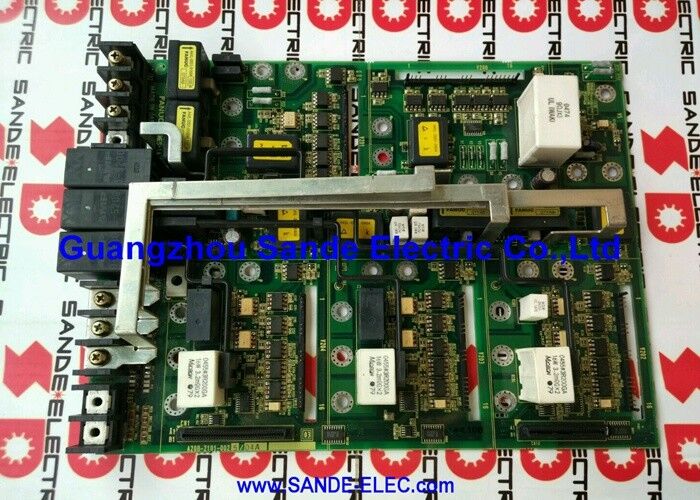

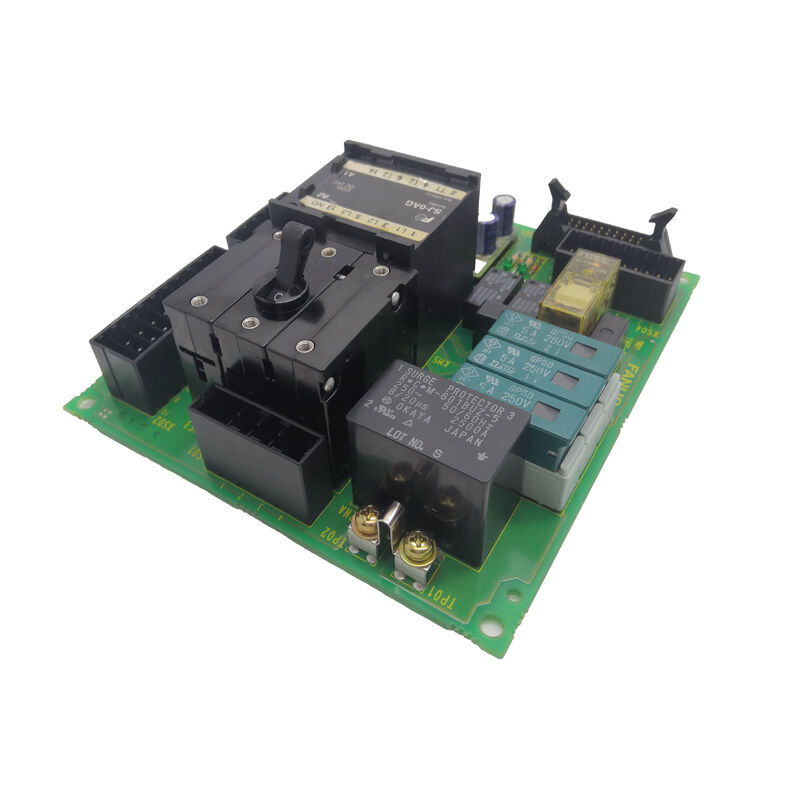

A20B-1006-0489 | FANUC Alpha SPM-30 ενισχυτής ατράκτου Power PCB — A06B-6088-H230 / Ιαπωνία / Με A20B-2902-0390 και A16B-2202-043x

SPM — Η μονάδα κίνησης άξονα στο σύστημα Alpha

Σε έναν πίνακα μετάδοσης κίνησης της σειράς Alpha FANUC, η μονάδα SPM (Spindle Power Module) οδηγεί τον κύριο κινητήρα ατράκτου της εργαλειομηχανής. Το SPM λαμβάνει τάση διαύλου συνεχούς ρεύματος από τη μονάδα PSM (Power Supply Module) και τη μετατρέπει σε έξοδο AC μεταβλητής συχνότητας για τον κινητήρα του άξονα.

Το SPM-30 χειρίζεται έναν άξονα 30 kW — ένα τυπικό επίπεδο ισχύος για κέντρα κατεργασίας με μεγέθη κινητήρα ατράκτου στην περιοχή 22–30 kW, καλύπτοντας ένα ευρύ φάσμα εργασιών μηχανικής κατεργασίας γενικής χρήσης.

Μέσα στη μονάδα SPM-30, τρία διαφορετικά PCB συνεργάζονται:

Η πλακέτα τροφοδοσίας (A20B-1006-0489):Η κύρια καλωδίωση και η δρομολόγηση ισχύος PCB. Μεταφέρει τις συνδέσεις υψηλού ρεύματος — είσοδο διαύλου DC, τριφασική έξοδο AC στον κινητήρα του άξονα και τις διεπαφές της συσκευής ισχύος.

Η σανίδα βολής (A20B-2902-0390):Δημιουργεί τους παλμούς κίνησης πύλης για τις συσκευές μεταγωγής IGBT. Η πλακέτα πυροδότησης μεταφράζει τις εντολές της κάρτας ελέγχου σε σήματα πύλης ακριβείας μικροδευτερόλεπτου που απαιτούνται για ακριβή έλεγχο της ταχύτητας του άξονα και της ροπής.

Η κάρτα ελέγχου (A16B-2202-043x ή A16B-2203-033x):Το επίπεδο νοημοσύνης. Λαμβάνει εντολές ταχύτητας άξονα από το CNC, εκτελεί τους βρόχους ελέγχου ταχύτητας και ρεύματος, επεξεργάζεται την ανάδραση κωδικοποιητή και δίνει εντολές στην πλακέτα πυροδότησης.

Βασικές πληροφορίες προϊόντος

Έξοδος άξονα 30 kW — Τι καλύπτει αυτό το επίπεδο ισχύος

Η μονάδα SPM-30 έχει ονομαστική απόδοση 30kW συνεχούς άξονα. Στο πλαίσιο της κατεργασίας κινητήρων κεντρικού άξονα, 30 kW καλύπτει:

• Κέντρα μηχανικής κατεργασίας υψηλής ταχύτητας με μέτρια ροπή ατράκτου σε υψηλές ταχύτητες
• Κάθετα κέντρα κατεργασίας γενικής χρήσης με εύρος ατράκτου 15.000–20.000 RPM
• Οριζόντια κέντρα κατεργασίας όπου απαιτείται συνεχής ισχύς με μέτρια ροπή

Η βαθμολογία 30 kW αναφέρεται στη συνολική συνεχή ισχύ εξόδου. Η βραχυπρόθεσμη μέγιστη ισχύς κατά τη διάρκεια μεταβατικών επιταχύνσεων συνήθως υπερβαίνει αυτήν την τιμή.

Σενάρια εφαρμογής

Σφάλμα πλακέτας ισχύος SPM-30:Ένας κεντρικός άξονας μηχανικής κατεργασίας παράγει έναν συναγερμό επίμονης υπερέντασης που δεν συσχετίζεται με κινητήρα ή μηχανικό φορτίο. Η κάρτα ελέγχου και η πλακέτα βολής δοκιμάζονται σωστά. Η πλακέτα ισχύος A20B-1006-0489 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση της πλακέτας αποκαθιστά την κανονική λειτουργία του άξονα.

Υπηρεσία μονάδας SPM-30:Κατά τη διάρκεια μιας προγραμματισμένης επισκευής μονάδας κίνησης άξονα, η πλακέτα τροφοδοσίας A20B-1006-0489 αντικαθίσταται παράλληλα με την πλακέτα πυροδότησης ως μέρος μιας πλήρους ανανέωσης PCB για ένα σύστημα κίνησης άξονα υψηλών ωρών.

Αποκατάσταση μετά από σφάλμα:Μια μονάδα άξονα υφίσταται εσωτερικό σφάλμα μετά από συμβάν υπέρτασης διαύλου DC. Η πλακέτα τροφοδοσίας παρουσιάζει ορατή ζημιά στα εξαρτήματα. Η αντικατάσταση A20B-1006-0489, σε συνδυασμό με την επαλήθευση της πλακέτας βολής και της κάρτας ελέγχου, επαναφέρει τη μονάδα ατράκτου στις πλήρεις προδιαγραφές λειτουργίας.

FAQ

Ε1: Το A20B-1006-0489 πωλείται και εγκαθίσταται χωριστά ή μόνο ως μέρος μιας πλήρους μονάδας;

Ορισμένοι οργανισμοί σέρβις παρέχουν την A20B-1006-0489 ως μεμονωμένη πλακέτα για αντικατάσταση σε επίπεδο επισκευής. Άλλα, όπως τα CNC Electronics, παρέχουν μόνο την πλήρη μονάδα A06B-6088-H230 ως συγκρότημα — όχι μόνο το μεμονωμένο PCB. Το αν η μεμονωμένη παροχή πλακέτας ή η πλήρης παροχή πλακέτας είναι η σωστή προσέγγιση εξαρτάται από τη διάγνωση σφάλματος: μια μεμονωμένη επιβεβαιωμένη βλάβη πλακέτας υποστηρίζει μεμονωμένη αντικατάσταση PCB. Η εκτεταμένη βλάβη της μονάδας (πολλαπλές πλακέτες, συσκευές ισχύος) επιλύεται καλύτερα με πλήρη αντικατάσταση της μονάδας.

Ε2: Ποια είναι η λειτουργία της σανίδας πυροδότησης A20B-2902-0390 και πώς αλληλεπιδρά με την A20B-1006-0489;

Η πλακέτα πυροδότησης παράγει τα σήματα κίνησης πύλης (παλμοί PWM) για τα τρανζίστορ IGBT στο στάδιο εξόδου του SPM-30. Τα σήματα κίνησης της πύλης περνούν μέσα από την πλακέτα τροφοδοσίας (A20B-1006-0489) για να φτάσουν στους ακροδέκτες της πύλης IGBT. Εάν η πλακέτα πυροδότησης παράγει λανθασμένο χρονισμό της πύλης, η πλακέτα ισχύος μεταδίδει αυτά τα λανθασμένα σήματα στις συσκευές τροφοδοσίας — οδηγώντας σε ανισορροπία ρεύματος, υπερβολική θέρμανση ή αστοχία εξαρτημάτων. Η διάγνωση σφαλμάτων θα πρέπει να επιβεβαιώσει ότι και οι δύο πλακέτες λειτουργούν σωστά πριν αντικαταστήσετε μόνο τη μία.

Ε3: Σε τι διαφέρει το SPM-30 (A06B-6088-H230) από τη νεότερη παραλλαγή A06B-6102-H230;

Και οι δύο χρησιμοποιούν την πλακέτα τροφοδοσίας A20B-1006-0489 αλλά με διαφορετικές αναθεωρήσεις καρτών ελέγχου και εκδόσεις λογισμικού. Το H230 της σειράς A06B-6088 χρησιμοποιεί κάρτες ελέγχου της σειράς A16B-2202-043x. το A06B-6102-H230 χρησιμοποιεί κάρτες ελέγχου από τη σειρά A16B-2203-033x με ενημερωμένο υλικολογισμικό (έκδοση ROM 9D20 ή νεότερη). Η πλακέτα ισχύος είναι κοινή μεταξύ αυτών των παραλλαγών, επειδή το υλικό της μονάδας κινητήρα είναι πανομοιότυπο — η διαφορά έγκειται στην ικανότητα του λογισμικού ελέγχου.

Ε4: Ποιες δυνατότητες προστασίας παρέχει η μονάδα SPM-30;

Το SPM-30 προστατεύει από υπερένταση (ρεύμα εξόδου υπερβαίνει τα όρια), υπέρταση διαύλου DC (από PSM ή αναγέννηση), βραχυκυκλώματα φάσης και φάσης προς γείωση, υπερβολική θερμοκρασία (παρακολούθηση θερμοκρασίας ψύκτρας) και υπερφόρτωση κινητήρα άξονα. Αυτές οι προστασίες εφαρμόζονται σε όλη τη στοίβα τριών σανίδων: η κάρτα ελέγχου παρακολουθεί τις περισσότερες συνθήκες και δίνει εντολή στην πλακέτα πυροδότησης να απενεργοποιήσει τους παλμούς της πύλης σε ένα σφάλμα. η πλακέτα ισχύος συμβάλλει στη θερμική παρακολούθηση μέσω των συνδέσεων θερμίστορ.

Ε5: Ποιοι είναι οι κωδικοί συναγερμού alpha SPM που υποδεικνύουν σφάλμα πλακέτας ισχύος;

Οι συναγερμοί FANUC Alpha SPM που σχετίζονται με ζητήματα της πλακέτας τροφοδοσίας περιλαμβάνουν: Συναγερμός SPM 24 (Συναγερμός IPM — σφάλμα έξυπνης μονάδας ισχύος, που υποδεικνύει σφάλμα μονάδας πύλης IGBT ή σφάλμα συσκευής ισχύος που περνά μέσα από την πλακέτα ισχύος). Συναγερμός SPM 01 (υπερένταση κινητήρα); και συναγερμός SPM 12 (υπερθέρμανση ψύκτρας). Οι συναγερμοί υπερέντασης μίας εμφάνισης μπορεί να προκύψουν από παροδικές αιχμές φορτίου, αλλά οι επίμονοι ή αμέσως επαναλαμβανόμενοι συναγερμοί —ιδιαίτερα οι συναγερμοί IPM— χωρίς εντοπισμό κάποιου κινητήρα ή εξωτερικού σφάλματος υποδεικνύουν την πλακέτα ισχύος ως υποψήφιο αντικατάστασης.
