FANUC A20B-1006-0483 | Πίνακας Ελέγχου Σειράς Alpha — Σειρά A20B-1006, Σύστημα Σερβοενισχυτή, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-1006-0483

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Πλακέτα Ελέγχου PCB

Σειρά Πλακέτας: A20B-1006

Εφαρμογή: Σύστημα σερβοενισχυτή σειράς FANUC Alpha

Επισκόπηση

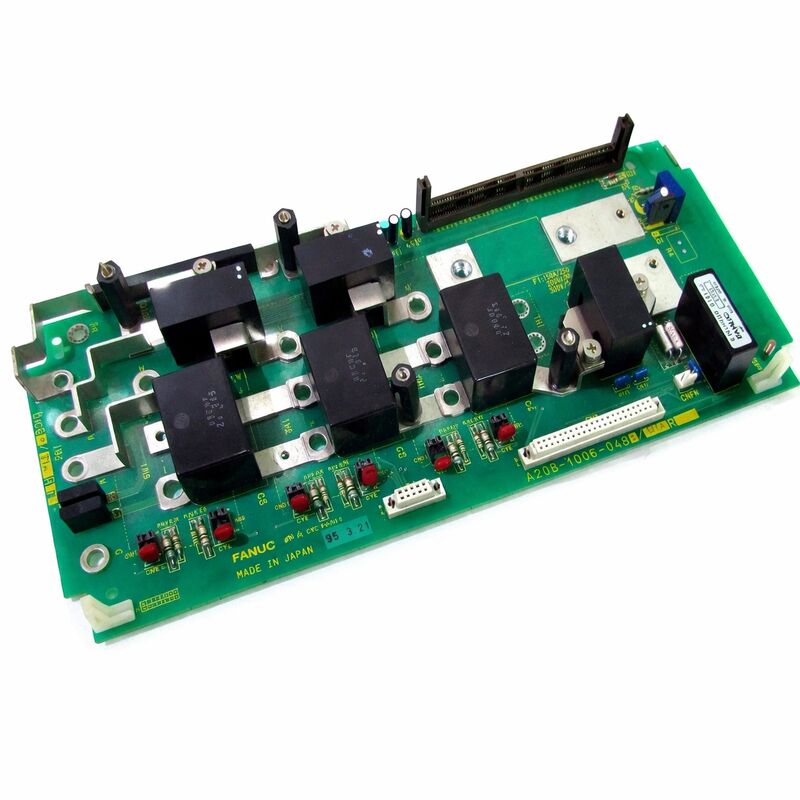

Το A20B-1006-0483 είναι μια πλακέτα ελέγχου τυπωμένου κυκλώματος (PCB) από τη σειρά A20B-1006 της FANUC. Η οικογένεια A20B-1006 καλύπτει πλακέτες ελέγχου και διεπαφής που χρησιμοποιούνται στο σύστημα σερβοενισχυτή σειράς Alpha της FANUC — κυρίως τις εσωτερικές πλακέτες ελέγχου PCB για τη Μονάδα Τροφοδοσίας (PSM) και τα σχετικά εξαρτήματα του συστήματος ενισχυτή που αποτελούν τη ραχοκοκαλιά της αρχιτεκτονικής ενισχυτή Alpha της FANUC.

Αυτές οι πλακέτες διαχειρίζονται τα ηλεκτρονικά ελέγχου για τη διαχείριση ενέργειας του συστήματος ενισχυτή, τη ρύθμιση του DC bus, τις ασφαλείς διασυνδέσεις και τις λειτουργίες επικοινωνίας CNC.

Το σύστημα ενισχυτή FANUC Alpha ήταν η κύρια πλατφόρμα ενισχυτή της FANUC για τη γενιά εργαλειομηχανών CNC.

Σε αυτήν την αρχιτεκτονική, η PSM μετατρέπει την τριφασική παροχή AC σε ένα ρυθμιζόμενο DC bus που τροφοδοτεί τις μονάδες σερβοενισχυτή (SVM) και τις μονάδες ενισχυτή ατράκτου (SPM).

Η πλακέτα ελέγχου εντός της PSM — που ανήκει στην οικογένεια A20B-1006 — διαχειρίζεται όλη την ευφυΐα της PSM: ακολουθία προφόρτισης, ρύθμιση τάσης DC bus, διαχείριση αναγεννητικής ενέργειας, ανίχνευση σφαλμάτων και επικοινωνία με τον ελεγκτή CNC.

Το A20B-1006-0483 αντιπροσωπεύει μια συγκεκριμένη παραλλαγή σε αυτήν την οικογένεια πλακετών ελέγχου, διαμορφωμένη για την ονομαστική ισχύ και το σύνολο χαρακτηριστικών του καθορισμένου μοντέλου PSM.

Όταν μια PSM παρουσιάζει σφάλμα ελέγχου — αδυνατώντας να διατηρήσει το DC bus, αναφέροντας λανθασμένη κατάσταση ή αδυνατώντας να επικοινωνήσει με το CNC — η αντικατάσταση της πλακέτας ελέγχου είναι η στοχευμένη ενέργεια συντήρησης που αντιμετωπίζει το σφάλμα χωρίς να απαιτείται αντικατάσταση ολόκληρης της μονάδας ισχύος.

Βασικές Προδιαγραφές

Η Αρχιτεκτονική DC Bus της Alpha PSM

Το σύστημα ενισχυτή FANUC Alpha χρησιμοποιεί τοπολογία κοινού DC bus. Όλες οι μονάδες σερβοενισχυτή και ενισχυτή ατράκτου σε ένα ντουλάπι αντλούν την ισχύ κίνησης του κινητήρα τους από μια κοινή ράγα τάσης DC. Η PSM δημιουργεί και διατηρεί αυτήν τη ράγα. Ανορθώνει την εισερχόμενη τριφασική AC, φιλτράρει το αποτέλεσμα και ρυθμίζει την τάση του DC bus εντός αποδεκτών ορίων καθ' όλη τη διάρκεια του κύκλου λειτουργίας του μηχανήματος.

Η πλακέτα ελέγχου της PSM είναι όπου βρίσκεται όλη η ευφυΐα για αυτήν τη διαδικασία.

Κατά την ενεργοποίηση, η πλακέτα ελέγχου εκτελεί την ακολουθία προφόρτισης: φορτίζει σταδιακά τους πυκνωτές του DC bus για να περιορίσει το ρεύμα εισόδου που διαφορετικά θα έρεε αν η πλήρης τάση εφαρμοζόταν άμεσα σε αποφορτισμένους πυκνωτές.

Μόλις ολοκληρωθεί η προφόρτιση, η πλακέτα ελέγχου δίνει εντολή στον κύριο επαφέα να κλείσει, συνδέοντας το πλήρως φορτισμένο bus με τις μονάδες SVM και SPM.

Κατά τη λειτουργία, η πλακέτα ελέγχου παρακολουθεί συνεχώς την τάση του DC bus.

Όταν οι σερβοκινητήρες επιβραδύνουν, η αναγεννητική τους ενέργεια ρέει πίσω στο DC bus.

Η πλακέτα ελέγχου διαχειρίζεται αυτήν την αναγεννημένη ενέργεια — είτε την επιστρέφει στην παροχή AC μέσω ενός ενεργού κυκλώματος αναγέννησης είτε τη δρομολογεί σε αντίσταση εκφόρτισης.

Αυτή η διαχείριση αποτρέπει την αύξηση της τάσης του DC bus σε επίπεδα που θα μπορούσαν να προκαλέσουν ζημιά κατά την επιβράδυνση.

Μοτίβα Σφαλμάτων Πλακέτας Ελέγχου

Όταν η πλακέτα ελέγχου A20B-1006-0483 παρουσιάζει σφάλμα, η PSM δεν μπορεί να εκπληρώσει τον ρόλο της ως πηγή ενέργειας του συστήματος.

Τα συμπτώματα εξαρτώνται από το ποιο κύκλωμα της πλακέτας έχει υποστεί βλάβη.

Ένα ελαττωματικό κύκλωμα προφόρτισης εμποδίζει το DC bus να φτάσει στην τάση λειτουργίας. Το CNC λαμβάνει κατάσταση 'bus not ready'.

Όλοι οι ενισχυτές παραμένουν αχρησιμοποίητοι — δεν είναι δυνατή καμία κίνηση σε κανέναν άξονα, επειδή καμία από τις μονάδες σερβοενισχυτή δεν μπορεί να λειτουργήσει χωρίς το DC bus.

Ένα ελαττωματικό κύκλωμα μέτρησης τάσης DC bus παράγει λανθασμένες ενδείξεις τάσης.

Η πλακέτα ελέγχου είτε αποτυγχάνει να ανιχνεύσει ένα πραγματικό σφάλμα bus είτε αναφέρει ψευδώς συνθήκη υπέρτασης ή υπότασης.

Το CNC εμφανίζει συναγερμούς για σφάλματα bus που δεν αντιστοιχούν στην πραγματική κατάσταση του bus.

Μια ελαττωματική διεπαφή επικοινωνίας CNC προκαλεί σφάλματα επικοινωνίας μεταξύ της PSM και του ελεγκτή.

Το CNC αναφέρει ότι η κατάσταση της PSM είναι άγνωστη ή ότι η PSM δεν έχει απαντήσει.

Η Σειρά A20B-1006

Η σειρά A20B-1006 της FANUC περιλαμβάνει πλακέτες ελέγχου για μονάδες PSM διαφορετικών ονομαστικών ρευμάτων και γενεών υλικού.

Τα μοντέλα PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 και PSM-55 — που καλύπτουν ένα ευρύ φάσμα δυνατοτήτων ισχύος συστημάτων ενισχυτή — έχουν το αντίστοιχο παραλλαγή πλακέτας ελέγχου τους εντός αυτής της σειράς. Η παραλλαγή -0483 είναι μια συγκεκριμένη πλακέτα εντός αυτής της οικογένειας, ταιριασμένη με την καθορισμένη ονομαστική ισχύ ενισχυτή και την αναθεώρηση υλικού της.

Μια πλακέτα αντικατάστασης πρέπει να ταιριάζει ακριβώς με τον αριθμό εξαρτήματος της εγκατεστημένης πλακέτας.

Η εγκατάσταση μιας πλακέτας ελέγχου από διαφορετική ονομαστική ισχύ PSM μπορεί να προκαλέσει λανθασμένη λειτουργία, ακόμη και αν η πλακέτα ταιριάζει φυσικά, επειδή οι παράμετροι ελέγχου και τα όρια προστασίας ταιριάζουν με το συγκεκριμένο υλικό κάθε μοντέλου PSM.

Συχνές Ερωτήσεις

Ε1: Το μηχάνημα εμφανίζει συναγερμό DC bus σε κάθε προσπάθεια ενεργοποίησης. Η τάση εισόδου AC είναι επιβεβαιωμένη ως σωστή και οι πυκνωτές του DC bus δεν έχουν υποστεί ζημιά. Θα μπορούσε να είναι η πλακέτα ελέγχου A20B-1006-0483;

Ναι. Ένας επίμονος συναγερμός DC bus με επιβεβαιωμένους καλούς πυκνωτές και σωστή είσοδο AC υποδεικνύει το κύκλωμα προφόρτισης της πλακέτας ελέγχου ή το κύκλωμα μέτρησης DC bus.

Το κύκλωμα προφόρτισης μπορεί να μην ολοκληρώνεται σωστά, εμποδίζοντας το bus να φτάσει στην τάση λειτουργίας.

Εναλλακτικά, το κύκλωμα μέτρησης τάσης μπορεί να διαβάζει λανθασμένα, προκαλώντας ψευδή συναγερμό.

Ελέγξτε την πλακέτα ελέγχου για τυχόν ορατές ζημιές και προχωρήστε στην αντικατάσταση εάν η πλακέτα περάσει τον οπτικό έλεγχο αλλά το σφάλμα παραμένει.

Ε2: Η PSM ενεργοποιείται κανονικά, αλλά το CNC εμφανίζει επαναλαμβανόμενα σφάλματα επικοινωνίας PSM κατά τη λειτουργία. Η τάση του DC bus φαίνεται σταθερή. Τι πρέπει να ελεγχθεί;

Τα σφάλματα επικοινωνίας PSM με σταθερό DC bus και κανονική λειτουργία υποδεικνύουν το κύκλωμα διεπαφής CNC της πλακέτας ελέγχου και όχι τα κυκλώματα ελέγχου ισχύος.

Ελέγξτε πρώτα το καλώδιο επικοινωνίας μεταξύ της PSM και του ελεγκτή CNC για τυχόν ζημιές ή διακοπτόμενη επαφή.

Εάν το καλώδιο είναι επιβεβαιωμένο ως καλό, το κύκλωμα διεπαφής της πλακέτας ελέγχου έχει πιθανώς υποβαθμιστεί. Η αντικατάσταση της πλακέτας ελέγχου είναι το επόμενο κατάλληλο βήμα.

Ε3: Μετά από βαριά αναγεννητική πέδηση κατά τη διάρκεια μιας γρήγορης επιβράδυνσης άξονα, η PSM ενεργοποιήθηκε λόγω υπέρτασης. Ο συναγερμός υπέρτασης εκκαθαρίστηκε μετά από έναν κύκλο τροφοδοσίας και το μηχάνημα φαίνεται να λειτουργεί. Θα πρέπει να ελεγχθεί η πλακέτα ελέγχου;

Μια μεμονωμένη ενεργοποίηση υπέρτασης από βαριά αναγεννητική πέδηση δεν είναι απαραίτητα σφάλμα της πλακέτας ελέγχου — μπορεί να υποδεικνύει ότι το φορτίο αναγεννητικής πέδησης υπερέβη την ονομαστική χωρητικότητα της PSM.

Ωστόσο, εάν οι ενεργοποιήσεις υπέρτασης γίνουν επαναλαμβανόμενες, θα πρέπει να αξιολογηθεί το κύκλωμα διαχείρισης αναγεννητικής ενέργειας της πλακέτας ελέγχου.

Οι επαναλαμβανόμενες ενεργοποιήσεις μπορούν επίσης να υποβαθμίσουν τους πυκνωτές του bus με την πάροδο του χρόνου.

Επαληθεύστε τις παραμέτρους επιβράδυνσης του μηχανήματος και την επιλογή μεγέθους του ενισχυτή σε σχέση με το πραγματικό προφίλ φορτίου πριν καταλήξετε στο συμπέρασμα ότι η πλακέτα είναι ελαττωματική.

Ε4: Αντικαθίσταται η πλακέτα ελέγχου PSM. Υπάρχουν παράμετροι αποθηκευμένες στην πλακέτα που πρέπει να μεταφερθούν;

Οι πλακέτες ελέγχου PSM στη σειρά Alpha συνήθως δεν αποθηκεύουν παραμέτρους που μπορούν να ρυθμιστούν από τον χρήστη — η λειτουργία της πλακέτας καθορίζεται από τον σχεδιασμό του υλικού της και όχι από τη διαμόρφωση λογισμικού. Ωστόσο, επιβεβαιώστε αυτό για το συγκεκριμένο μοντέλο PSM ελέγχοντας την τεκμηρίωση συντήρησης.

Μετά την αντικατάσταση, δεν απαιτείται μεταφορά λογισμικού για τις περισσότερες διαμορφώσεις, αλλά ένας πλήρης έλεγχος συστήματος θα πρέπει να επιβεβαιώσει τη σωστή προφόρτιση, τη ρύθμιση του DC bus και τη συμπεριφορά αναγέννησης.

Ε5: Πώς επιβεβαιώνεται η σωστή παραλλαγή A20B-1006-0483 έναντι άλλων πλακετών A20B-1006;

Διαβάστε τον αριθμό εξαρτήματος από την ετικέτα στην εγκατεστημένη πλακέτα. Η σειρά A20B-1006 περιλαμβάνει πλακέτες για διαφορετικά μοντέλα PSM και αναθεωρήσεις υλικού — ο πλήρης αριθμός εξαρτήματος, συμπεριλαμβανομένης της κατάληξης -0483, είναι ο οριστικός αναγνωριστικός κωδικός.

Μην αντικαθιστάτε μια παρόμοια πλακέτα από άλλο μοντέλο PSM χωρίς επιβεβαιωμένη συμβατότητα.

Οι φυσικές διαστάσεις και οι θέσεις των συνδετήρων μπορεί να φαίνονται πανομοιότυπες μεταξύ των παραλλαγών PSM, ενώ η ηλεκτρονική λειτουργία διαφέρει.
