FANUC A20B-1006-0482 | 6088 Σειρά Alpha Spindle Drive Βασική Πλακέτα Καλωδίωσης — SPM-26 / SPM-30, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-1006-0482

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Βασική Πλακέτα Καλωδίωσης Spindle Drive (Πλακέτα PCB Τμήματος Ισχύος)

Σειρά Πλακέτας: A20B-1006

Οικογένεια Drive: A06B-6088 Alpha Series Spindle Amplifier Modules

Συμβατές Μονάδες Drive: A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)

Σχετική Πλακέτα Ελέγχου: A16B-2202-0432 (πλακέτα ελέγχου)

Σχετική ROM: A20B-2902-0390

Τάση Εισόδου: 283–325V DC bus

Κατάσταση: Καταργήθηκε από τον Κατασκευαστή

Επισκόπηση

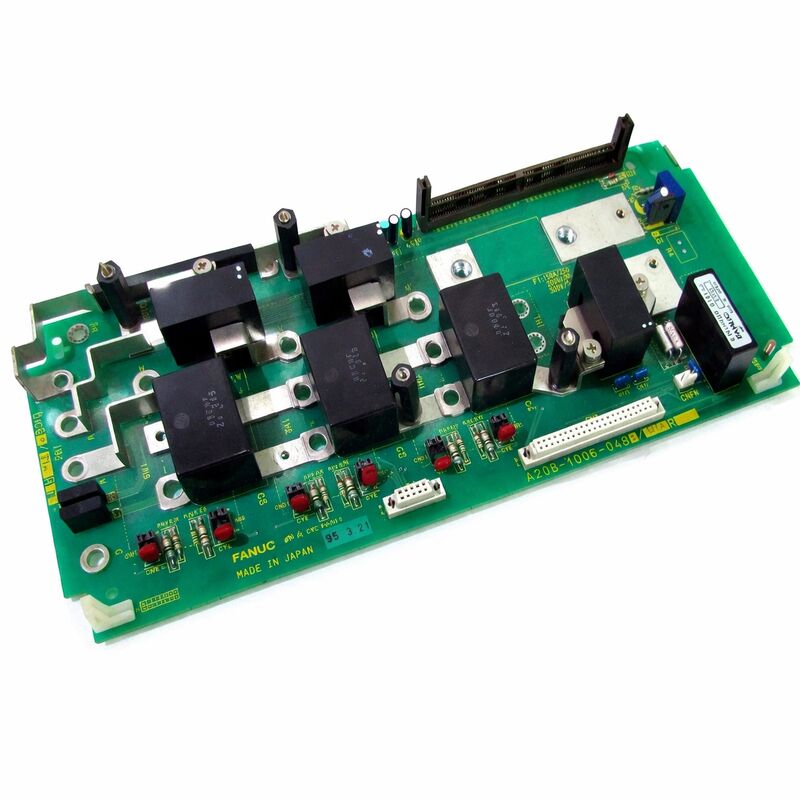

Το A20B-1006-0482 είναι η βασική πλακέτα καλωδίωσης — η πλακέτα PCB του τμήματος ισχύος — για τις μονάδες ενισχυτή ατράκτου Alpha σειράς 6088 της FANUC.

Στην αρχιτεκτονική του spindle drive Alpha, κάθε μονάδα περιέχει δύο λειτουργικά διακριτές πλακέτες τυπωμένου κυκλώματος: την πλακέτα ελέγχου, η οποία χειρίζεται την ευφυΐα σε επίπεδο σήματος του drive, και την πλακέτα καλωδίωσης (που ονομάζεται επίσης πλακέτα ισχύος ή βασική πλακέτα), η οποία φέρει τα εξαρτήματα του σταδίου ισχύος — τους τρανζίστορς υψηλού ρεύματος, τα κυκλώματα ανίχνευσης ρεύματος, τους οδηγούς πύλης και τις βαριές συνδέσεις του bus ισχύος στον κινητήρα και το DC bus.

Το A20B-1006-0482 είναι η πλακέτα καλωδίωσης που τοποθετείται στις μονάδες ατράκτου Alpha A06B-6088-H226 (SPM-26, κλάση 26kW) και A06B-6088-H230 (SPM-30, κλάση 30kW).

Αυτές είναι οι μεγαλύτερες μονάδες στη σειρά 6088, που οδηγούν τους κινητήρες ατράκτου υψηλής ροπής που χρησιμοποιούνται σε απαιτητικές εφαρμογές κατεργασίας — κέντρα βαρέως τύπου κατεργασίας με ισχυρούς κινητήρες ατράκτου, κέντρα λείανσης και μεγάλα κέντρα περιστροφής όπου ο άξονας πρέπει να διατηρεί σταθερή ταχύτητα και ροπή υπό σημαντικά φορτία κοπής.

Η ονομασία "βασική πλακέτα καλωδίωσης" αντικατοπτρίζει τη φυσική θέση αυτής της πλακέτας στο κάτω μέρος της στοίβας πλακετών της μονάδας drive.

Η πλακέτα ελέγχου (A16B-2202-0432) τοποθετείται πάνω από αυτήν, επικοινωνώντας μέσω συνδετήρων που περνούν σήματα ελέγχου προς το στάδιο ισχύος.

Η πλακέτα καλωδίωσης λαμβάνει τα σήματα οδήγησης πύλης από την πλακέτα ελέγχου και τα χρησιμοποιεί για να αλλάζει τους τρανζίστορς ισχύος, παράγοντας την έξοδο μεταβλητής συχνότητας και μεταβλητής τάσης που οδηγεί τον κινητήρα άξονα.

Βασικές Προδιαγραφές

Αρχιτεκτονική Spindle Drive Alpha

Οι μονάδες της σειράς 6088 λειτουργούν εντός της αρχιτεκτονικής κοινόχρηστου bus drive Alpha της FANUC. Μια μονάδα PSM (Power Supply Module) μετατρέπει την εισερχόμενη τριφασική AC σε ρυθμιζόμενο DC bus. Η μονάδα ενισχυτή άξονα αντλεί από αυτό το bus και παράγει την τριφασική έξοδο AC στον κινητήρα άξονα. Εντός της μονάδας SPM, η μετατροπή ισχύος γίνεται στην πλακέτα καλωδίωσης.

Το στάδιο ισχύος της πλακέτας καλωδίωσης χρησιμοποιεί συσκευές IGBT (Insulated Gate Bipolar Transistor). Οι IGBT συνδυάζουν την ικανότητα υψηλού ρεύματος και τη χαμηλή τάση κορεσμού των διπολικών τρανζίστορς με τον έλεγχο πύλης που οδηγείται από τάση των MOSFET.

Για εφαρμογές spindle drive — όπου οι τρανζίστορς πρέπει να αλλάζουν ρεύματα πολλών εκατοντάδων αμπέρ στα εκατοντάδες βολτ, χιλιάδες φορές ανά δευτερόλεπτο — οι IGBT είναι η κατάλληλη τεχνολογία.

Τα κυκλώματα οδήγησης πύλης στο A20B-1006-0482 παράγουν τα ακριβή σήματα οδήγησης που απαιτούν αυτοί οι IGBT.

Η ανίχνευση ρεύματος είναι μια άλλη βασική λειτουργία της πλακέτας καλωδίωσης.

Το πραγματικό ρεύμα του κινητήρα σε κάθε φάση μετράται και αναφέρεται πίσω στην πλακέτα ελέγχου. Ο βρόχος ρεύματος της πλακέτας ελέγχου συγκρίνει το εντολοδοτημένο ρεύμα (από τον βρόχο ταχύτητας) με το μετρούμενο ρεύμα και προσαρμόζει τον κύκλο λειτουργίας PWM για να κλείσει το σφάλμα.

Χωρίς ακριβή ανίχνευση ρεύματος, ο έλεγχος ρεύματος κλειστού βρόχου δεν μπορεί να λειτουργήσει, και ο κινητήρας δεν θα παράγει τη σωστή ροπή.

SPM-26 και SPM-30 — Εφαρμογές Spindle Υψηλής Ισχύος

Οι ονομασίες SPM-26 και SPM-30 υποδεικνύουν την κλάση ισχύος της μονάδας άξονα.

Αυτές οι μονάδες εξυπηρετούν τις πιο απαιτητικές εφαρμογές άξονα στη σειρά Alpha — μεγάλα κέντρα κατεργασίας όπου οι υψηλοί ρυθμοί αφαίρεσης υλικού απαιτούν συνεχή λειτουργία άξονα υψηλής ισχύος, και εφαρμογές λείανσης ακριβείας όπου η σταθερή ταχύτητα άξονα υπό μεταβλητό φορτίο είναι κρίσιμη για την ποιότητα του εξαρτήματος.

Οι κινητήρες άξονα που οδηγούνται από αυτές τις μονάδες — Alpha 26, Alpha 30, Alpha P40 και παρόμοιοι κινητήρες υψηλού πλαισίου — απαιτούν την ικανότητα ρεύματος και ισχύος που μόνο οι μεγαλύτερες παραλλαγές 6088 μπορούν να παρέχουν.

Η επιλογή εξαρτημάτων και η θερμική διαχείριση της πλακέτας καλωδίωσης ταιριάζουν με αυτά τα επίπεδα ρεύματος.

Η λειτουργία μιας πλακέτας καλωδίωσης χαμηλότερης ονομαστικής ισχύος σε μια εφαρμογή drive υψηλότερης ισχύος θα είχε ως αποτέλεσμα θερμική υπερφόρτωση εξαρτημάτων.

Δομή Διπλής Πλακέτας και Απομόνωση Σφαλμάτων

Ο διαχωρισμός των ηλεκτρονικών ελέγχου από τα ηλεκτρονικά ισχύος στη σειρά 6088 έχει ένα πρακτικό όφελος συντήρησης. Όταν το spindle drive αποτύχει, ο εντοπισμός της πλακέτας που είναι η πηγή του σφάλματος καθορίζει το εξάρτημα αντικατάστασης.

Αυτό εξοικονομεί κόστος σε σύγκριση με την αντικατάσταση ολόκληρης της μονάδας drive.

Ένα σφάλμα στην πλακέτα ελέγχου (A16B-2202-0432) συνήθως παράγει συναγερμούς σχετικούς με τον έλεγχο — σφάλματα επικοινωνίας, σφάλματα παραμέτρων, σφάλματα επεξεργασίας ανάδρασης — χωρίς απαραίτητα να υπερφορτώνει ή να καταστρέφει το στάδιο ισχύος.

Ένα σφάλμα στην πλακέτα καλωδίωσης (A20B-1006-0482) συνήθως παράγει συναγερμούς σχετικούς με την ισχύ — υπερβολικό ρεύμα, υπέρταση, σφάλματα IGBT, σφάλματα οδήγησης πύλης — ή οδηγεί σε λανθασμένη ή απουσιάζουσα έξοδο κινητήρα χωρίς συμπτώματα από την πλευρά του ελέγχου.

Η διάκριση ποια πλακέτα έχει το σφάλμα καθοδηγεί την απόφαση αντικατάστασης.

Η αντικατάσταση μόνο της ελαττωματικής πλακέτας αποφεύγει δαπάνες για μια λειτουργική πλακέτα που απλώς μοιράζεται τη μονάδα drive με την ελαττωματική.

Συχνές Ερωτήσεις

Ε1: Το spindle drive εμφανίζει συναγερμό IGBT (συχνά εμφανίζεται ως κωδικός συναγερμού ενός χαρακτήρα). Η πλακέτα ελέγχου έχει ελεγχθεί και επιβεβαιωθεί ότι είναι καλή. Είναι το A20B-1006-0482 η πιθανή θέση σφάλματος;

Οι συναγερμοί IGBT που επιμένουν με μια επιβεβαιωμένη καλή πλακέτα ελέγχου υποδεικνύουν τη μονάδα IGBT της πλακέτας καλωδίωσης ή το κύκλωμα οδήγησης πύλης.

Ο συναγερμός IGBT μπορεί να προκύψει από μια ελαττωματική IGBT (βραχυκύκλωμα ή ανοιχτό κύκλωμα), από ένα κύκλωμα οδήγησης πύλης που δεν παρέχει πλέον σωστά σήματα μεταγωγής, ή από ένα σφάλμα ανίχνευσης ρεύματος που κάνει το drive να διαβάζει λανθασμένα το ρεύμα του κινητήρα ως υπέρβαση του ορίου υπερβολικού ρεύματος.

Όλα αυτά τα σφάλματα βρίσκονται στην πλακέτα καλωδίωσης. Η αντικατάσταση της πλακέτας ή της μονάδας IGBT είναι η κατάλληλη αντίδραση.

Ε2: Ο κινητήρας άξονα παράγει ασυνήθιστο θόρυβο σε ορισμένες ταχύτητες, αλλά δεν παράγεται συναγερμός. Ο κινητήρας και το καλώδιο του κινητήρα έχουν επιβεβαιωθεί ότι δεν έχουν υποστεί ζημιά. Θα μπορούσε να είναι η πλακέτα καλωδίωσης;

Ο ασυνήθιστος ακουστός θόρυβος σε συγκεκριμένες ταχύτητες χωρίς συναγερμό υποδηλώνει αταξία ρεύματος στην έξοδο του κινητήρα.

Εάν μία φάση του σταδίου ισχύος της πλακέτας καλωδίωσης παράγει ασύμμετρο ρεύμα — λόγω μιας υποβαθμισμένης IGBT ή προβλήματος οδήγησης πύλης — ο κινητήρας θα λάβει μη ισορροπημένο ρεύμα και θα παράγει κυμάτωση ροπής που εκδηλώνεται ως θόρυβος ή δόνηση.

Αυτός ο θόρυβος εξαρτάται από την ταχύτητα επειδή σχετίζεται με τις αρμονικές της συχνότητας μεταγωγής.

Ελέγξτε τα ρεύματα εξόδου του κινητήρα και στις τρεις φάσεις ενώ αναπαράγετε την κατάσταση θορύβου. Τα ασύμμετρα ρεύματα φάσης επιβεβαιώνουν σφάλμα στην πλακέτα καλωδίωσης.

Ε3: Αποκτήθηκε μια αντικατάσταση A20B-1006-0482. Υπάρχουν διαφορές μεταξύ του -0482 και του -0483 που θα επηρεάσουν την εναλλαξιμότητα;

Τα A20B-1006-0482 και A20B-1006-0483 είναι στενές παραλλαγές εντός της ίδιας οικογένειας πλακετών καλωδίωσης για τη σειρά 6088. Συνδέονται με διαφορετικά μοντέλα drive και ονομαστικές τιμές ρεύματος εντός της σειράς SPM.

Το -0482 τεκμηριώνεται για χρήση στα drives SPM-26 και SPM-30.

Το -0483 συνδέεται με άλλες ονομαστικές τιμές SPM στη σειρά.

Αυτά δεν είναι απαραίτητα εναλλάξιμα — η ικανότητα χειρισμού ρεύματος και ο θερμικός σχεδιασμός ενδέχεται να διαφέρουν.

Πάντα να αντιστοιχίζετε την πλακέτα με το συγκεκριμένο μοντέλο drive για το οποίο σχεδιάστηκε.

Ε4: Το drive βρίσκεται σε λειτουργία για πάνω από δέκα χρόνια. Ποια εξαρτήματα στο A20B-1006-0482 είναι πιο πιθανό να παρουσιάσουν υποβάθμιση σχετιζόμενη με την ηλικία;

Οι ηλεκτρολυτικοί πυκνωτές στο τμήμα τροφοδοσίας οδήγησης πύλης της πλακέτας καλωδίωσης είναι η κύρια ανησυχία γήρανσης. Αυτοί οι πυκνωτές διατηρούν τις σταθερές τάσεις DC που χρειάζονται τα κυκλώματα οδήγησης πύλης για να αλλάζουν σωστά τις IGBT.

Καθώς γερνούν, η χωρητικότητά τους μειώνεται και η ESR αυξάνεται, υποβαθμίζοντας τη ρύθμιση της τροφοδοσίας οδήγησης πύλης.

Αυτό μπορεί να προκαλέσει διακοπτόμενα σφάλματα μεταγωγής IGBT που εμφανίζονται ως περιστασιακοί, δύσκολα αναπαραγόμενοι συναγερμοί.

Οι ίδιες οι μονάδες IGBT έχουν επίσης πεπερασμένη διάρκεια ζωής — ο θερμικός τους κύκλος κατά τη διάρκεια μιας δεκαετίας χρήσης καταπονεί σταδιακά τα σύρματα σύνδεσης και τις συνδέσεις συγκόλλησης εντός της μονάδας.

Ε5: Είναι αυτή η πλακέτα αποκλειστική για τη σειρά A06B-6088, ή μπορεί να χρησιμοποιηθεί σε άλλες οικογένειες spindle drive της FANUC;

Το A20B-1006-0482 έχει σχεδιαστεί ειδικά για τη σειρά μονάδων άξονα Alpha A06B-6088.

Η διάταξη των συνδετήρων, η τοποθέτηση των εξαρτημάτων, η θερμική διεπαφή και οι ηλεκτρικές ονομαστικές τιμές ταιριάζουν με τη μηχανική και ηλεκτρική αρχιτεκτονική της μονάδας 6088.

Δεν είναι εναλλάξιμη με πλακέτες καλωδίωσης από άλλες οικογένειες spindle drive της FANUC (όπως τα drives σειράς 6064, 6078 ή μεταγενέστερες 6096), οι οποίες χρησιμοποιούν διαφορετικές προδιαγραφές πλακετών καλωδίωσης που ταιριάζουν στις αντίστοιχες αρχιτεκτονικές drive τους.
