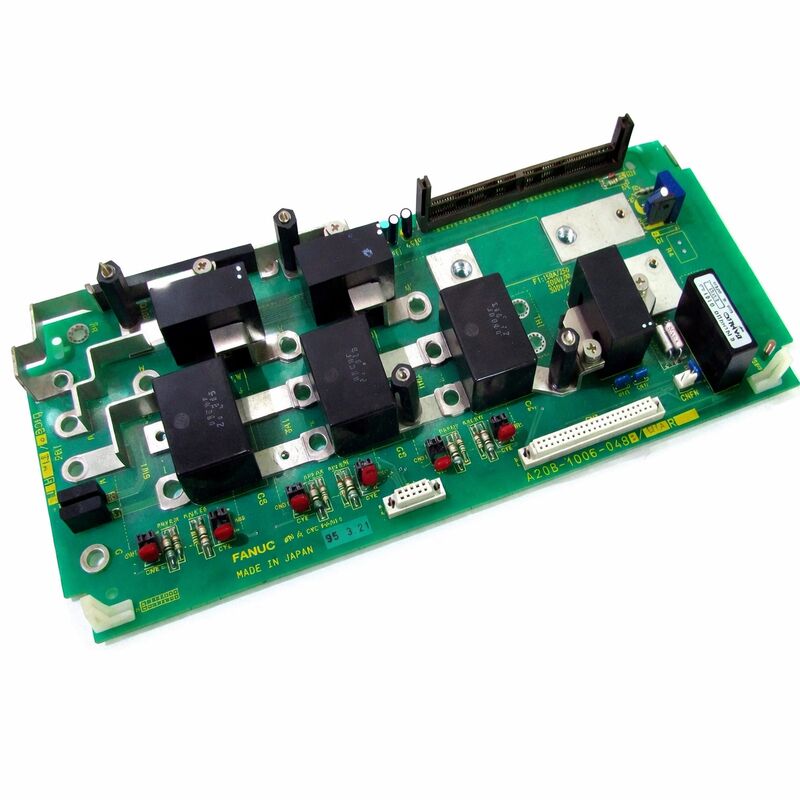

FANUC A20B-1006-0481∙ 6088 Σειρά SPM-22 Αλφα Σπινδέλου ενισχυτή ισχύος PCB ∙ A06B-6088-H222, Ιαπωνία προέλευση

Αριθμός μέρους:Α20Β-1006-0481

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακας PCB ισχύος ενισχυτή σπινδύλης (βάση / πλακέτα καλωδίωσης)

Σειρά πίνακα:Α20Β-1006

Συμβατό δίσκο:Α06Β-6088-Η222 (Μονάδα ενισχυτή σπινδύλης SPM-22 Alpha)

Σύνοψη

Το A20B-1006-0481 είναι το τμήμα ηλεκτρικής ενέργειας PCB η βάση καλωδίωσης μέσα στο FANUC A06B-6088-H222 αλφα αγωγό ενισχυτή αγωγού, το SPM-22.

Στην αρχιτεκτονική προώθησης σπινδύλων της σειράς 6088 Alpha, κάθε μονάδα περιέχει μια στρωμένη συναρμολόγηση πλακών που εξυπηρετούν διακριτές λειτουργίες:η κάρτα ελέγχου (A16B-2202-0432) χειρίζεται την πληροφορία επιπέδου σήματος, η σανίδα πυροδότησης (A20B-2902-0390) παρέχει τα σήματα κίνησης της πύλης,και η A20B-1006-0481 είναι η πλακέτα του ενεργειακού σταδίου που χειρίζεται το high-current μετασχηματισμό του τρανζίστορ που στην πραγματικότητα οδηγεί τον κινητήρα σφινδάλ.

Το SPM-22 είναι ένας ενισχυτής σπινδύλης κλάσης 22kW ∙ το μεσαίο επίπεδο της σειράς 6088, που βρίσκεται μεταξύ των μοντέλων SPM-15 και SPM-26.και κινητήρες αγωγών Alpha P30, χρησιμοποιώντας M-αισθητήρα ή κωδικοποιητή θέσης για έλεγχο ταχύτητας και προσανατολισμού.

Η ενότητα έχει πλάτος 150 mm, στεγάζει εσωτερικούς και εξωτερικούς ανεμιστήρες ψύξης με εξωτερικό αποχετευτικό,και διαθέτει την χαρακτηριστική δίδυμη επτά-τμήματα οθόνη LED που δείχνει την κατάσταση λειτουργίας της κίνησης και τους κωδικούς συναγερμού.

Το A20B-1006-0481 μεταφέρει τα τρανζίστορα ισχύος IGBT και τα συναφή κυκλώματα ανίχνευσης ρεύματος που χειρίζονται το πλήρες ρεύμα του κινητήρα 95A ονομαστική έξοδος στην τάση λεωφορείου συνεχούς ρεύματος (283325V).

Σε αυτά τα επίπεδα ρεύματος και τάσης, τα συστατικά αυτής της πλακέτας υπόκεινται σε σημαντική ηλεκτρική και θερμική πίεση κατά την κανονική λειτουργία.

Η γήρανση των εξαρτημάτων, ιδίως των ίδιων των μονάδων IGBT και των ηλεκτρολυτικών πυκνωτών στο τμήμα τροφοδοσίας ισχύος κίνησης πύλης, καθορίζει την πρακτική διάρκεια ζωής του πίνακα.

Βασικές προδιαγραφές

SPM-22 στο σύστημα κίνησης αλφαστροειδούς

The A06B-6088-H222 belongs to FANUC's Alpha series drive system — the architecture that pairs a shared PSM (Power Supply Module) with separate servo amplifier modules (SVM) and spindle amplifier modules (SPM) on a common DC bus.

Το PSM παράγει το DC bus από την εισερχόμενη τροφοδοσία τριών φάσεων AC. Το SPM-22 αντλεί από αυτό το bus και το μετατρέπει σε μεταβλητή συχνότητα τριών φάσεων που τροφοδοτεί τον κινητήρα σπινδέλου.

Μέσα στο SPM-22, το A20B-1006-0481 είναι όπου συμβαίνει αυτή η μετατροπή ισχύος.

Οι IGBT τρανζίστορες σε αυτή την πλακέτα μετατρέπουν την τάση της DC λεωφορείου για να παράγουν την τριστάση σινουσοειδή έξοδο.με ακριβή χρονολόγηση και κύκλο λειτουργίας που ελέγχεται από τα σήματα της πύλης από την επιφάνεια εκτόξευσης από πάνω.

Η προκύπτουσα διακόπτη έξοδος, μετά το φιλτράρισμα στην επαγωγικότητα του κινητήρα, παράγει το ομαλό σινουσοειδές ρεύμα που δημιουργεί το περιστρεφόμενο μαγνητικό πεδίο στον κινητήρα σπινδέλου.

Η ονομασία εξόδου 95A σημαίνει ότι κάθε φάση της εξόδου SPM-22 μπορεί να παράγει συνεχώς 95 άμπερες.

Αυτό αντιπροσωπεύει ένα σημαντικό ποσό ηλεκτρικής ενέργειας στην τάση της συνεχούς ροής, που αντιστοιχεί στην πλήρη ονομαστική ισχύ σπινδέλου 22kW.

Τα τρανζίστορα και η διαχείριση της θερμότητάς τους πρέπει να διαχειρίζονται αυτό το ρεύμα συνεχώς κατά τη διάρκεια των βαρέων εργασιών κοπής.

Διοικητικό συμβούλιο έναντι διοικητικού συμβουλίου

Η πιο σημαντική πρακτική γνώση για τη συντήρηση των τροφοδοτών σπινδύλων της σειράς 6088 είναι η διάκριση μεταξύ σφαλμάτων πίνακα ελέγχου και σφαλμάτων πίνακα ισχύος.Η διάκριση αυτή καθορίζει ποια πλακέτα πρέπει να αντικατασταθεί.

Οι βλάβες του πίνακα ελέγχου (A16B-2202-0432) παράγουν συναγερμούς που σχετίζονται με την επικοινωνία, τον χειρισμό παραμέτρων, την επεξεργασία ανατροφοδότησης και τις λειτουργίες επιπέδου λογισμικού της μονάδας.Η μονάδα μπορεί να παράγει κωδικούς συναγερμού που υποδεικνύουν σφάλματα επικοινωνίας με το CNC, ασυμφωνίες παραμέτρων ή ανωμαλίες σήματος ανατροφοδότησης.

Το ενεργειακό στάδιο μπορεί να είναι ηλεκτρικά άθικτο.

Τα σφάλματα των πινάκων ηλεκτρικής ενέργειας (A20B-1006-0481) παράγουν συναγερμούς που σχετίζονται με υπερστροφή, σφάλματα IGBT, αστοχίες των τρανζίστορ και σφάλματα ανίχνευσης ρεύματος.

Ο κινητήρας μπορεί να λαμβάνει λανθασμένο ή απουσία ρεύματος εξόδου.

Το να προσδιορίσετε ποια σανίδα είναι ελαττωματική πριν παραγγείλετε αντικατάσταση αποφεύγει το κόστος και την καθυστέρηση αντικατάστασης μιας ανθεκτικής σανίδας.

Η ανάγνωση του συγκεκριμένου κώδικα συναγερμού από την οθόνη LED της μονάδας οδήγησης και η αντιστοίχασή του στην κατάλληλη κατηγορία βλάβης είναι το σημείο εκκίνησης για τη διάγνωση αυτή.

Διαθεσιμότητα και προσέγγιση υπηρεσιών

Η πολιτική της FANUC και η πρακτική των περισσότερων εξειδικευμένων παρόχων υπηρεσιών είναι να μην πωλούν το A20B-1006-0481 ως αυτόνομο πλακέτο.

Η πλακέτα είναι διαθέσιμη ως μέρος μιας πλήρους ανταλλαγής μονάδας κίνησης SPM-22 ή ως συστατικό σε υπηρεσία επισκευής σε επίπεδο κίνησης.

Η προσέγγιση αυτή έχει λειτουργικό νόημα: η επαλήθευση της ορθής λειτουργίας της πλακέτας απαιτεί τη δοκιμή της υπό πραγματικό φορτίο κινητήρα σε πλήρη μονάδα κίνησης, όχι σε πάγκο χωρίς συνδεδεμένο κινητήρα.

Όταν εντοπίζεται σφάλμα σπινέλου που προέρχεται από το πίνακα ισχύος, οι πρακτικές επιλογές συντήρησης είναι: πλήρης ανταλλαγή SPM-22 (το ταχύτερο),επισκευή σε επίπεδο κίνησης, όπου εντοπίζεται και αντικαθίσταται το συγκεκριμένο χαλασμένο συστατικό στο πίνακα ισχύος, ή αντικατάσταση μονάδας IGBT όταν το σφάλμα οφείλεται ειδικά στη συσκευή IGBT.

Όλες αυτές οι επιλογές απαιτούν τη διαθεσιμότητα της πλήρους μονάδας κίνησης.

Γενικές ερωτήσεις

Ερώτηση 1: Το SPM-22 δείχνει έναν κωδικό συναγερμού IGBT και το σπινδέλωμα δεν μπορεί να λειτουργήσει. Η κάρτα ελέγχου έχει δοκιμαστεί και επιβεβαιώνεται ότι είναι καλή. Είναι η τοποθεσία σφάλματος το A20B-1006-0481;

Ένας συναγερμός IGBT με επιβεβαιωμένη καλή κάρτα ελέγχου δείχνει στο πίνακα τροφοδοσίας.ένα αποτυχημένο κύκλωμα κίνησης πύλης IGBT που εμποδίζει τη σωστή εναλλαγή, ή σφάλμα αισθητήρα ρεύματος.

Σε περιπτώσεις όπου η ίδια η IGBT έχει βραχυκύκλωμα, μπορεί επίσης να υπάρξει βλάβη στην ασφάλεια του λεωφορείου συνεχούς ρεύματος ή στην προστασία των κυκλωμάτων ανωτέρω.

Ελέγξτε τις ασφάλειες προστασίας του κινητήρα πριν προχωρήσετε σε εργασίες σε επίπεδο πίνακα.

Ε2: Αφού το SPM-22 ενεργοποιηθεί σε συναγερμό υπερχρονισμού, επαναπροσαρμόζεται και λειτουργεί σωστά για λίγο πριν ενεργοποιηθεί ξανά. Το μοτίβο επαναλαμβάνεται.

Οι διαλείπουσες συναγερμοί υπερστροφής που επαναλαμβάνονται και επαναλαμβάνονται υποδηλώνουν θερμική ή οριακή ηλεκτρική βλάβη και όχι πλήρη βλάβη του συστατικού.

Η πιο κοινή αιτία είναι ένα IGBT που έχει οριακή απόδοση ∙ περνά τους ελέγχους ενεργοποίησης της κίνησης και λειτουργεί σωστά σε χαμηλότερα φορτία, αλλά αποτυγχάνει κάτω από τη θερμική πίεση λειτουργίας πλήρους φορτίου.

Η κίνηση ξεκινά, το συστατικό ψύχεται και λειτουργεί ξανά μέχρι να επαναληφθεί η θερμική πίεση.

Κανόνισε την αντικατάσταση ή επισκευή του πλήρους SPM-22 πριν σταματήσει η παραγωγή από μια σοβαρή βλάβη.

Ε: Ο εξωτερικός ανεμιστήρας ψύξης του SPM-22 έχει σταματήσει.

Ο εξωτερικός ανεμιστήρας είναι κρίσιμος για τη θερμική διαχείριση του πίνακα ισχύος.Χωρίς επαρκή ροή αέρα πάνω από τον εξωτερικό αντηλιακό, οι θερμοκρασίες των διασταυρώσεων των τρανζίστορ θα υπερβούν τα ασφαλή όρια.

Η λειτουργία χωρίς τον εξωτερικό ανεμιστήρα κατά τη διάρκεια της βαριάς κοπής θα προκαλέσει θερμική βλάβη IGBT μέσα σε λίγα λεπτά έως ώρες ανάλογα με το φορτίο.

Μην συνεχίσετε την παραγωγή έως ότου αντικατασταθεί ο ανεμιστήρας ̇ οι μονάδες IGBT είναι πολύ ακριβότερες από τον ανεμιστήρα.

Ε4: Το A20B-1006-0481 και το A20B-1006-0487 αναφέρονται και τα δύο για το A06B-6088-H222.

Τόσο το -0481 όσο και το -0487 είναι πίνακες ισχύος που χρησιμοποιήθηκαν στη μονάδα A06B-6088-H222 SPM-22.

Είναι παραλλαγές εντός της ίδιας εφαρμογής, που ενδεχομένως αντιπροσωπεύουν αναθεωρήσεις υλικού ή αλλαγές παραγωγής εντός του ίδιου μοντέλου κίνησης.

Το αν είναι εναλλάξιμες σε μια συγκεκριμένη μονάδα κίνησης εξαρτάται από το ποια πλακέτα ήταν αρχικά εγκατεστημένη και αν η διαφορά αναθεώρησης επηρεάζει τη θερμική ή την ηλεκτρική διεπαφή της μονάδας κίνησης.

Επιβεβαιώστε με τον ειδικό εξυπηρέτησης που προμηθεύει τη μονάδα κίνησης αντί να υποθέσετε την εναλλακτικότητα.

Ε5: Η μονάδα κίνησης SPM-22 απομακρύνεται από ένα μηχάνημα. Μπορεί η μονάδα ισχύος A20B-1006-0481 να διασωθεί και να χρησιμοποιηθεί ως ανταλλακτική μονάδα για ένα άλλο SPM-22;

Η διάσωση του πίνακα ισχύος από μια αποσυνδεδεμένη κίνηση είναι δυνατή, αλλά η κατάσταση του πρέπει να αξιολογηθεί πριν το εμπιστευτεί σε άλλη μηχανή παραγωγής.

Ελέγξτε τις μονάδες IGBT για τυχόν σημάδια βλάβης ∙ αποχρωματισμού, ρωγμών ή φυσικών ενδείξεων υπερφόρτωσης.Μέτρηση της πτώσης τάσης IGBT προς τα εμπρός και της διαρροής για να επαληθευθεί ότι πληρούν τις προδιαγραφέςΑξιολογήστε την κατάσταση των ηλεκτρολυτικών πυκνωτών.

Μια πλακέτα από ένα μηχάνημα που έχει απομακρυνθεί από λειτουργία μπορεί να έχει σημαντικές ώρες λειτουργίας και γήρανση των εξαρτημάτων που την καθιστούν ακατάλληλη για συνεχή λειτουργία χωρίς ανακαίνιση.
