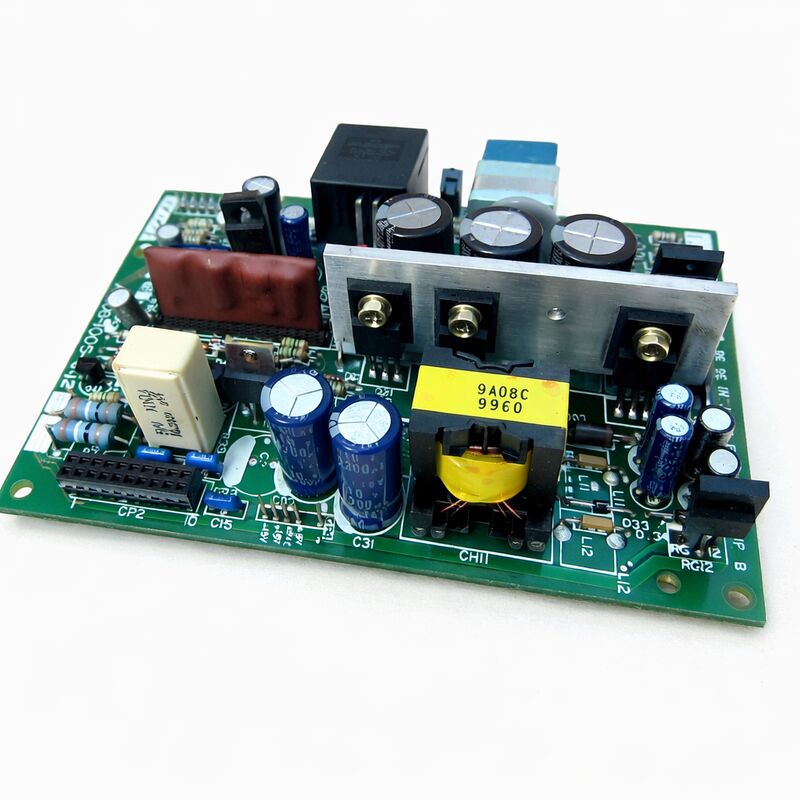

FANUC Ηλεκτρονικό πίνακα A20B-1005-0420 PCB A20B10050420 A2OB-1OO5-O42O

FANUC A20B-1005-0420∙ Ηλεκτρική τροφοδοσία PCB ∙ Για σειρά 16B / 18B / 21B / 210B CNC ελεγκτές, είσοδος 24VDC, τύπος C (16B/18B) / τύπος B (21B/210B), Ιαπωνία προέλευση

Σύνοψη

ΗFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, η οποία αντιπροσωπεύει την περίοδο κατά τη διάρκεια της δεκαετίας του 1990 κατά την οποία η FANUC CNC ήταν η κυρίαρχη επιλογή στην παγκόσμια κατασκευή μηχανημάτων εργαλείων.

Ο σχεδιασμός εισόδου 24VDC του A20B-1005-0420 αξίζει να κατανοηθεί, επειδή αντιπροσωπεύει μια σκόπιμη αρχιτεκτονική μετατόπιση από την προσέγγιση της μονάδας τροφοδοσίας που χρησιμοποιήθηκε σε προηγούμενες γενιές ελεγκτών FANUC.

Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.

Η προσέγγιση της σειράς Β μετακίνησε αυτό το κύριο στάδιο ισχύος από την πλακέτα της μονάδας τροφοδοσίας του ελεγκτή CNC και σε ένα ξεχωριστό,εξωτερική τροφοδοσία 24VDC συνήθως ειδική τροφοδοσία διακόπτη που τοποθετείται αλλού στο ηλεκτρικό ντουλάπι της μηχανής.

Οι λόγοι αυτής της αρχιτεκτονικής αλλαγής είναι πρακτικοί.Η FANUC απλούστευσε την πλακέτα CNC ∙ η A20B-1005-0420 χρειάζεται μόνο να χειριστεί τη μετατροπή συνεχούς ρεύματος σε συνεχές ρεύμα από την προμηθευόμενη 24V στις χαμηλότερες ρυθμιζόμενες τάσεις που απαιτούνται από τα λογικά και αναλογικά κυκλώματα CNC.

Η σανίδα είναι μικρότερη, παράγει λιγότερη θερμότητα και ως εκ τούτου είναι πιο αξιόπιστη.

Η τροφοδοσία 24VDC που τροφοδοτεί την πλακέτα είναι συνήθως απομονωμένη από τα άλλα κυκλώματα 24VDC του μηχανήματος (αισθητήρες, σολενοειδή,για την αποτροπή της σύνδεσης των μεταβατικών στοιχείων I/O της μηχανής με την εσωτερική τροφοδοσία του CNC.

Βασικές προδιαγραφές

Η αρχιτεκτονική ισχύος της σειράς Β ∙ Πώς ταιριάζει το A20B-1005-0420

Στο ράφι ελεγκτή των σειρών FANUC 18B και 21B, το σύνολο τροφοδοσίας αποτελείται από δύο στρώματα.Το κατώτερο στρώμα είναι η πλακέτα I/O PSU, μια μεγαλύτερη πλακέτα που χειρίζεται τη διεπαφή μεταξύ της εισόδου 24VDC, το εσωτερικό δίκτυο ισχύος του CNC, και τα κυκλώματα I/O του μηχανήματος (ενισχυτικές μονάδες, μονάδες εξόδου, διεπαφή ρελέ).

Το ανώτερο στρώμα, τοποθετημένο απευθείας πάνω από την πλακέτα I / O PSU σε μια διάταξη piggyback, είναι η A20B-1005-0420 η πλακέτα που παράγει τις ακριβώς ρυθμιζόμενες γραμμές συνεχούς ρεύματος που απαιτούνται από τη λογική του CNC,Μνήμη, διεπαφή σερβο, και ηλεκτρονική οθόνη.

Αυτή η δι-στρωτή διάταξη επιτρέπει τον διαχωρισμό των πλακών κατά την ανίχνευση σφαλμάτων. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), το σφάλμα εντοπίζεται στην άνω επιφάνεια A20B-1005-0420.

Αντίθετα, εάν και η μηχανή I/O και η λογική CNC αποτύχουν ταυτόχρονα, το σφάλμα μπορεί να οφείλεται στην τροφοδοσία 24VDC που τροφοδοτεί ολόκληρο το σύνολο.

Η παραλλαγή -0420 (τύπος C για 16B/18B, τύπος Β μεγάλης χωρητικότητας για 21B) είναι η βαρύτερη από τις δύο κοινές παραλλαγές, παρέχει μεγαλύτερη ισχύ από την αδελφή της,το -0421 (που είναι η μικρή χωρητικότητα τύπου Β για 21B, και τύπου C για το 18C/16C).

Οι μηχανές με περισσότερες I/O, μεγαλύτερα servo συστήματα ή μονάδες εμφάνισης υψηλότερης ισχύος απαιτούν την παραλλαγή -0420 υψηλότερης χωρητικότητας.

Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.

Διακοπή τροφοδοσίας ∆είγματα στο πλαίσιο 16B/18B/21B

Οι διακοπές τροφοδοσίας στην γενιά CNC της σειράς Β παρουσιάζουν χαρακτηριστικά πρότυπα που αναγνωρίζουν οι έμπειροι μηχανικοί συντήρησης:

Το CNC φαίνεται νεκρό:Δεν υπάρχει οθόνη, δεν υπάρχει απάντηση από τον ανεμιστήρα ψύξης CNC, δεν υπάρχει δραστηριότητα LED σε οποιοδήποτε πίνακα.

Αυτό υποδηλώνει πλήρη βλάβη τροφοδοσίας ∙ ελέγξτε πρώτα την τροφοδοσία 24VDC στο τερματικό εισόδου, στη συνέχεια ελέγξτε αν υπάρχουν ανατιναγμένες ασφάλειες στις πλακέτες του PSU, στη συνέχεια υποψιάστε τον ίδιο τον A20B-1005-0420.

Το CNC αρχίζει εν μέρει και μετά σταματά:Το CNC ξεκινά να εκκινάει τα LED που ανάβουν σύντομα στην κύρια πλακέτα, η οθόνη δείχνει μια οθόνη εκκίνησης, στη συνέχεια σταματά και εμφανίζει συναγερμό συστήματος.

Αυτό υποδηλώνει μια παροχή ενέργειας που μπορεί να παράγει ρεύμα ελαφρού φορτίου (κατά την εκκίνηση με τις περισσότερες μονάδες που δεν είναι ακόμη ενεργές), αλλά δεν μπορεί να διατηρήσει σταθερή τάση υπό πλήρες φορτίο.

Μετρήστε το σιδηρόδρομο τροφοδοσίας +5V υπό πλήρες φορτίο συστήματος ̇ σιδηρόδρομο που πέφτει κάτω από 4,75V με όλες τις ενότητες ενεργές, αλλά διαβάζει 5.05V με το CNC στην πρώιμη φάση εκκίνησης επιβεβαιώνει τροφοδότηση με ανεπαρκή ισχύ.

Διαλείπουσες συναγερμοί συστήματος που συσχετίζονται με την θερμοκρασία περιβάλλοντος:Το CNC λειτουργεί σωστά όταν είναι κρύο, αλλά παράγει τυχαία συναγερμούς (λάθη ισοτιμίας μνήμης, συναγερμοί συστήματος) μετά από 30 ̇ 60 λεπτά λειτουργίας.

Αυτό είναι το κλασικό σύμπτωμα γήρανσης ηλεκτρολυτικού πυκνωτή ∙ οι πυκνωτές λειτουργούν καλύτερα με κρύο και παρουσιάζουν αυξημένο ESR όταν θερμαίνονται,προκαλώντας στην τροφοδοτική σιδηροδρομική γραμμή να αναπτύξει αυξημένο κύμα στη θερμοκρασία λειτουργίας που διαταράσσει τα κυκλώματα μνήμης και λογικής.

Ασφάλεια συναγερμού 910 (λάθος ισοτιμίας SRAM) που δεν οφείλεται σε βλάβη μπαταρίας:Εάν η μπαταρία SRAM επιβεβαιωθεί ότι είναι καλή, αλλά ο συναγερμός 910 εμφανίζεται διαλείμματα, ένα πρόβλημα κυματισμού τάσης τροφοδότησης είναι το επόμενο ύποπτο και ένα PSU με υποβαθμισμένους πυκνωτές μπορεί να παράγει αρκετό κύμα για να προκαλέσει σφάλματα ισοτιμίας χωρίς η τάση τροφοδοσίας να εγκαταλείψει την ονομαστική ζώνη ανοχής του.

Προληπτική συντήρηση και επιλογές ανταλλαγής

Το A20B-1005-0420 είναι ένα από τα πιο συχνά συντηρούμενα πλαίσια στο οικοσύστημα συντήρησης της σειράς B της FANUC,Ακριβώς λόγω του ρόλου του που παρέχει ενέργεια σε κάθε άλλο πίνακα στο σύστημα ∙ κάθε υποβάθμιση της απόδοσής του επηρεάζει ολόκληρο τον ελεγκτή.

Τα εξειδικευμένα κέντρα εξυπηρέτησης της FANUC περιλαμβάνουν συνήθως την πλήρη αντικατάσταση του πυκνωτή ως συνήθη πρακτική κατά τη διάρκεια της επισκευής της μονάδας παροχής ενέργειας, ανεξάρτητα από το δηλωμένο σφάλμα.

Αυτή η προληπτική προσέγγιση έχει οικονομικό νόημα: η αντικατάσταση του πυκνωτή προσθέτει ελάχιστο κόστος στην επισκευή,αλλά εξαλείφει την πιο κοινή μελλοντική κατάσταση αποτυχίας πριν επιστρέψει το μηχάνημα στο εργαστήριο.

Οι υπηρεσίες ανταλλαγής (αποστολή μιας ανακαινισμένης δοκιμασμένης μονάδας σε αντάλλαγμα για την ελαττωματική πλακέτα, συχνά με εγγύηση 6-12 μηνών) είναι η πιο πρακτική οδός για την ελαχιστοποίηση του χρόνου στάσης λειτουργίας της μηχανής.

Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.

Γενικές ερωτήσεις

Ερώτηση 1: Το A20B-1005-0420 περιγράφεται ως μια παραλλαγή "μεγάλης χωρητικότητας".

Το -0420 παρέχει υψηλότερο συνολικό ρεύμα εξόδου σε όλες τις ρυθμιζόμενες γραμμές του από το -0421.η ίδια πλακέτα με συντελεστή μορφής εξυπηρετεί διαφορετικές διαμορφώσεις ελεγκτή παρέχοντας διαφορετικά χαρακτηριστικά ρεύματος.

Οι ελεγκτές με περισσότερες μονάδες Ε/Υ, συνδέσεις σερο-αυξητήρων υψηλότερης ισχύος ή μεγαλύτερες μονάδες οθόνης αντλούν περισσότερο ρεύμα από την μονάδα παροχής ηλεκτρικής ενέργειας. Απαιτούν το -0420 (μεγάλη χωρητικότητα).

Οι απλούστεροι ελεγκτές με λιγότερες ενότητες αντλούν λιγότερο ρεύμα και χρησιμοποιούν το -0421 (μικρή χωρητικότητα).

Οι αριθμοί των εξαρτημάτων στην αρχική τεκμηρίωση διαμόρφωσης του μηχανήματος επιβεβαιώνουν ποια παραλλαγή είναι ορθή για το συγκεκριμένο μηχάνημα.

Ε2: Μπορεί η ανοχή τάσης τροφοδοσίας 24VDC να επηρεάσει τη λειτουργία του A20B-1005-0420;

Η είσοδος 24VDC στο A20B-1005-0420 θα πρέπει να παραμένει εντός της καθορισμένης ανοχής εισόδου της πλακέτας, συνήθως 24VDC ± 10% (21,6V έως 26,4V).Οι τάσεις τροφοδοσίας κάτω από το ελάχιστο προκαλούν τη λειτουργία των εσωτερικών μετατροπών συνεχούς ρεύματος προς συνεχές ρεύμα εκτός του εύρους ρύθμισης τους, μειώνοντας τη σταθερότητα της σιδηροτροχιάς εξόδου.

Τετάρτες σημαντικά υψηλότερες από τον μέγιστο κίνδυνο βλάβης της προστασίας εισόδου και των εξαρτημάτων διακόπτη της πλακέτας.

Η τροφοδοσία 24VDC πρέπει να μετράται στα τερματικά εισόδου της πλακέτας παροχής ηλεκτρικής ενέργειας (όχι στην ίδια τη μονάδα τροφοδοσίας,για να ληφθεί υπόψη η πτώση τάσης του καλωδίου) και επιβεβαιώθηκε εντός των προδιαγραφών πριν από την έκβαση της πλακέτας PSU έχει αποτύχει.

Ε3: Μετά την αντικατάσταση της πλακέτας A20B-1005-0420, το CNC εμφανίζει συναγερμό 910 (λάθος ισοτιμίας SRAM).

Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, ή η πλακέτα αντικατάστασης μπορεί να έχει οριακή έξοδο που προκαλεί προβλήματα ευαισθησίας τάσης SRAM.

Ελέγξτε την τάση της μπαταρίας SRAM πρώτα.

Στη συνέχεια, μετρήστε τις γραμμές +5V και ±15V με το σύστημα πλήρως φορτωμένο.επαναφόρτωση παραμέτρων CNC από εφεδρικό σύστημα ς τα δεδομένα SRAM ενδέχεται να έχουν αλλοιωθεί κατά τη διαδικασία αντικατάστασης (ιδιαίτερα εάν το μηχάνημα είχε απενεργοποιηθεί κατά τη διάρκεια ενός βήματος εγκατάστασης ενότητας SRAM).

Ε4: Είναι ο A20B-1005-0420 συμβατός με τους ελεγκτές FANUC σειράς 20 καθώς και με τους ελεγκτές 21B;

Η σειρά 21B και η σειρά 20 είναι διαφορετικές γενιές υλικού με διαφορετικές αρχιτεκτονικές ράκ.

Το A20B-1005-0420 σχεδιάστηκε ειδικά για τη σειρά 21B (και τις σχετικές παραλλαγές 210-B).

Επιβεβαιώστε τη συγκεκριμένη παραλλαγή συστήματος CNC ∙ σειρά 20 έναντι σειράς 21 ∙ με βάση την αρχική τεκμηρίωση υλικού πριν παραγγείλετε αντικατάσταση μονάδας παροχής ηλεκτρικής ενέργειας,δεδομένου ότι τα δύο συστήματα δεν είναι εναλλάξιμα σε επίπεδο ΥΠΕ.

Ε5: Ποιες ασφάλειες στο A20B-1005-0420 θα πρέπει να ελέγχονται πριν συμπεράνουμε ότι η πλακέτα έχει αποτύχει;

Το A20B-1005-0420 περιλαμβάνει συνήθως μία ή περισσότερες ασφάλειες που τοποθετούνται σε πλακέτα και προστατεύουν τη γραμμή εισόδου 24VDC και, σε ορισμένες διαμορφώσεις, μεμονωμένες γραμμές εξόδου.

Αυτές οι ασφάλειες είναι προσβάσιμες με την επιφάνεια να έχει αφαιρεθεί από το ράφι.

Μια φουσκωμένη ασφάλεια εισόδου παρουσιάζει ταυτόσημα με μια πλήρη βλάβη του πίνακα ̇ καμία τάση εξόδου,δεν υπάρχει δραστηριότητα LED, αλλά επιλύεται με αντικατάσταση της ασφάλειας (και προσδιορισμό της αιτίας του γεγονότος υπερχείλισης που την προκάλεσε).

Ελέγξτε όλες τις ασφάλειες που είναι τοποθετημένες στην πλακέτα οπτικά και με δοκιμαστή συνέχειας πριν συμπεράνετε ότι το κύκλωμα μετατροπής ισχύος της πλακέτας έχει αποτύχει.

Η διατήρηση της ασφάλειας είναι απαραίτητη για να διασφαλιστεί η ασφάλεια της παροχής ενέργειας.
