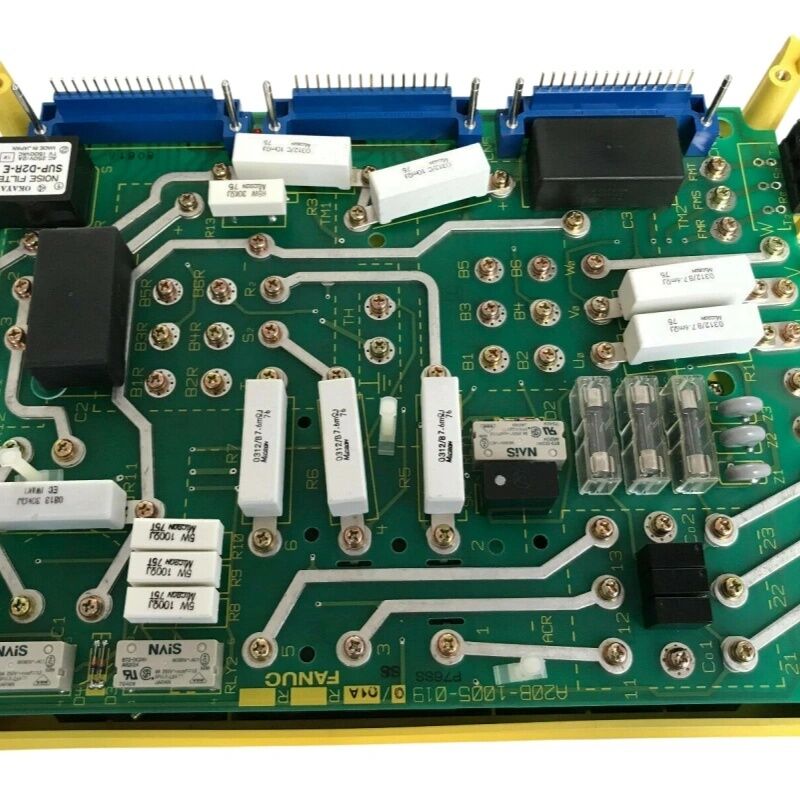

FANUC A20B-1005-0190 | Πλακέτα Ελέγχου Κινητήρα Ατράκτου — Συστήματα Ενισχυτών Ατράκτου AC

Αριθμός Εξαρτήματος: A20B-1005-0190

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Πλακέτα Ελέγχου Κινητήρα Ατράκτου

Σειρά Πλακέτας: A20B-1005

Τι κάνει αυτή η πλακέτα

Το A20B-1005-0190 είναι η πλακέτα ελέγχου μέσα σε έναν ενισχυτή ατράκτου AC της FANUC. Χειρίζεται τη λογική που βρίσκεται ανάμεσα στην εντολή ατράκτου του CNC και την πραγματική έξοδο του κινητήρα — διαβάζοντας την επιθυμητή ταχύτητα περιστροφής (RPM) από το CNC, συγκρίνοντάς την με την πραγματική ανάδραση ταχύτητας, προσαρμόζοντας την έξοδο PWM και παρακολουθώντας σήματα ρεύματος, θερμοκρασίας και κωδικοποιητή σε πραγματικό χρόνο.

Είναι μια πλακέτα τμήματος ελέγχου, όχι πλακέτα σταδίου ισχύος. Αυτή η διάκριση είναι σημαντική για τη διάγνωση. Το στάδιο ισχύος περιέχει τα τρανζίστορ IGBT που αλλάζουν υψηλά ρεύματα κινητήρα. Η πλακέτα ελέγχου είναι τα ηλεκτρονικά που λένε σε αυτά τα τρανζίστορ πότε να αλλάξουν. Πολλές βλάβες ατράκτου που μοιάζουν με προβλήματα σταδίου ισχύος — συναγερμοί υπερβολικού ρεύματος κατά την επιτάχυνση, ασταθής ταχύτητα — προέρχονται στην πραγματικότητα από τα ηλεκτρονικά ελέγχου. Ένα ελαττωματικό IC οδηγού πύλης στην πλακέτα ελέγχου στέλνει λανθασμένους παλμούς χρονισμού στα τρανζίστορ ισχύος, και το αποτέλεσμα μοιάζει με βλάβη τρανζίστορ. Η αντικατάσταση της πλακέτας ελέγχου είναι το σωστό πρώτο βήμα σε αυτές τις περιπτώσεις.

Η σειρά A20B-1005 καλύπτει πλακέτες ελέγχου που ταιριάζουν με συγκεκριμένες διαμορφώσεις ενισχυτών ατράκτου AC της FANUC, με τη σωστή διεπαφή σήματος, τη λογική προστασίας και το πρωτόκολλο επικοινωνίας για αυτούς τους ενισχυτές.

Μετά την Αντικατάσταση

Κατά την τοποθέτηση μιας πλακέτας ελέγχου αντικατάστασης, επαληθεύστε τις παραμέτρους του ενισχυτή. Η πλακέτα ελέγχου αποθηκεύει ρυθμίσεις ειδικές για τον κινητήρα — ονομαστικό ρεύμα, βαθμονόμηση ταχύτητας, παραμέτρους εφαρμογής. Εάν η προηγούμενη πλακέτα είχε προσαρμοσμένες ρυθμίσεις, επαναφέρετέ τις από μια καταγεγραμμένη λίστα παραμέτρων πριν επιστρέψετε την άτρακτο στην παραγωγή. Η παράλειψη αυτού του βήματος είναι η πιο συνηθισμένη αιτία προβλημάτων μετά την αντικατάσταση.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Η άτρακτος εμφανίζει συναγερμό υπερβολικού ρεύματος κατά την επιτάχυνση. Τα τρανζίστορ ισχύος ελέγχονται καλά. Θα μπορούσε αυτή η πλακέτα να είναι η αιτία;

Ναι. Ένας ελαττωματικός οδηγός πύλης στην πλακέτα ελέγχου προκαλεί στα τρανζίστορ εξόδου να αλλάζουν λανθασμένα, δημιουργώντας μια αιχμή ρεύματος που ενεργοποιεί την ανίχνευση υπερβολικού ρεύματος — ακόμη και όταν τα ίδια τα τρανζίστορ δεν έχουν υποστεί ζημιά. Αντικαταστήστε πρώτα την πλακέτα ελέγχου και επαληθεύστε τις παραμέτρους πριν από τη δοκιμή υπό φορτίο.

Ε2: Η ταχύτητα της ατράκτου παρουσιάζει διακυμάνσεις κατά την κοπή. Ο κινητήρας και ο κωδικοποιητής φαίνονται άθικτοι. Τι να ελέγξω;

Η διακύμανση της ταχύτητας με ένα άθικτο μηχανικό σύστημα υποδεικνύει τον ρυθμιστή ταχύτητας ή την επεξεργασία ανάδρασης στην πλακέτα ελέγχου. Πρώτα επιβεβαιώστε καθαρούς παλμούς κωδικοποιητή στην είσοδο της πλακέτας. Στη συνέχεια, ελέγξτε τις παραμέτρους κέρδους του ρυθμιστή ταχύτητας. Εάν και τα δύο είναι σωστά, τα κυκλώματα του ρυθμιστή της πλακέτας μπορεί να έχουν υποβαθμισμένα εξαρτήματα.

Ε3: Μετά την αντικατάσταση της πλακέτας, η άτρακτος λειτουργεί αλλά ο προσανατολισμός δεν ολοκληρώνεται. Γιατί;

Ο προσανατολισμός βασίζεται στον παλμό Ζ του κωδικοποιητή και στις παραμέτρους προσανατολισμού στον ενισχυτή. Επιβεβαιώστε ότι αυτές οι παράμετροι μεταφέρθηκαν από την αρχική διαμόρφωση. Εάν οι παράμετροι είναι σωστές, επαληθεύστε ότι το σήμα Ζ φτάνει στον σωστό ακροδέκτη εισόδου της πλακέτας αντικατάστασης.

Ε4: Ο ενισχυτής περνάει τον αυτοέλεγχό του αλλά παρουσιάζει βλάβη στην πρώτη εντολή ταχύτητας του CNC. Τι υποδεικνύει αυτό;

Ο κανονικός αυτοέλεγχος αλλά η βλάβη στην πρώτη εντολή του CNC υποδηλώνει ότι η διεπαφή επικοινωνίας στην πλακέτα ελέγχου δεν μπορεί να ερμηνεύσει σωστά την σειριακή εντολή από το CNC. Ελέγξτε πρώτα την καλωδίωση μεταξύ CNC και ενισχυτή. Εάν η καλωδίωση είναι καλή, το κύκλωμα επικοινωνίας της πλακέτας είναι η βλάβη.

Ε5: Πώς πρέπει να αποθηκεύεται αυτή η πλακέτα ως εφεδρική πρόληψης;

Αποθηκεύστε σε αντιστατική συσκευασία σε σταθερή θερμοκρασία δωματίου, μακριά από υγρασία. Πριν από την αποθήκευση, καταγράψτε τις ρυθμίσεις παραμέτρων από την εγκατεστημένη πλακέτα — μια εφεδρική με τεκμηριωμένες παραμέτρους μειώνει στο μισό τον χρόνο ανάκτησης όταν η εφεδρική χρειαστεί τελικά.
