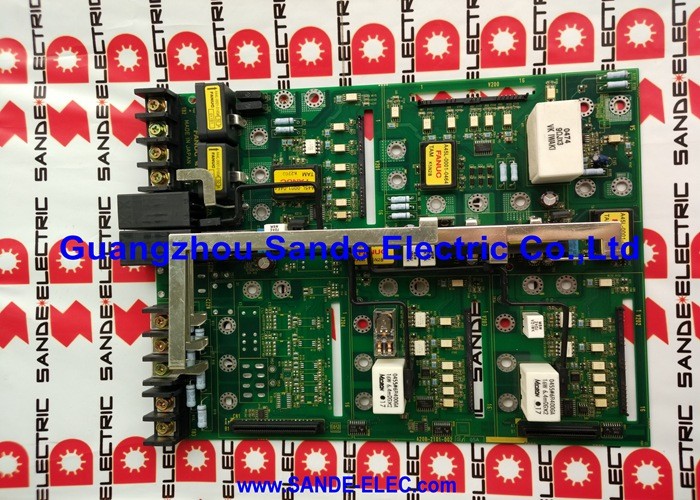

1 PC Νέο Fanuc A17B-3300-0201 Πίνακα A17B33000201 A17B-33OO-O2O1

FANUC A17B-3300-0201 ∙ 6 άξονες υψηλής ταχύτητας i-series servo module ∙ FSSB / Plug-In στο κύριο CNC board

Έξι άξονες FSSB σερβοέλεγχος σε μία μονάδα Plug-In

The A17B-3300-0201 is the 6-axis hi-speed servo module for FANUC's i-series CNC platform — the plug-in card that manages FSSB communication and servo axis control for all six servo axes served by this moduleΗ συσκευή εγκαθίσταται απευθείας στο κύριο PCB της σειράς i μαζί με τις άλλες λειτουργικές ενότητες plug-in: την κάρτα επεξεργαστή CPU, την ενότητα γραφικών και τις ενότητες μνήμης (SRAM, DRAM, FROM).

"Hi-Speed" προσδιορίζει το FSSB-based fiber-optic servo communication interface ∙ την υψηλής ταχύτητας σειριακή λεωφορεία που αντικατέστησε την παλαιότερη παράλληλη καλωδίωση PWM τύπου A/B στην γενιά CNC της σειράς i.Η ενότητα αυτή χειρίζεται το μονοπάτι επικοινωνίας FSSB από το CNC στην αλυσίδα ενισχυτή servo και συντονίζει έξι ταυτόχρονα κυκλώματα άξονα servo.

Η χωρητικότητα 6 άξων του A17B-3300-0201 καλύπτει την τυπική διαμόρφωση άξονα των κέντρων επεξεργασίας, των μηχανών στροφής και των κέντρων στροφής πολλαπλών άξονων όπου X, Y, Z, A, B,και οι άξονες C (ή ισοδύναμοι συνδυασμοί) ελέγχονται ταυτόχροναΓια συστήματα που απαιτούν λιγότερους από έξι άξονες FSSB, η μονάδα εξακολουθεί να είναι η ορθή εγκατάσταση.

Βασικές προδιαγραφές

Οικογένεια A17B-3300 ∆ιαφορές ∆ιαμέτρησης Άξονα

Μέσα στη σειρά A17B-3300, υπάρχουν διαφορετικές παραλλαγές μετρήσεων άξονα για διαφορετικές διαμορφώσεις CNC:

Ο αριθμός των άξων είναι σημείο ελέγχου συμβατότητας ∙ η μονάδα που εγκαταστάθηκε στο CNC πρέπει να ταιριάζει με τη διαμόρφωση του άξονα του μηχανήματος.Μονάδα με λιγότερα κανάλια άξονα από το μηχάνημα απαιτεί άξονες χωρίς επικοινωνία FSSB σερβοΠάντοτε να επιβεβαιώνετε τον αριθμό άξονων της εγκατεστημένης μονάδας από την ετικέτα της πριν παραγγείλετε αντικατάσταση.

Γενικές ερωτήσεις

Ε1: Τι σημαίνει "Hi-Speed" στην περιγραφή της μονάδας;

Το Hi-Speed προσδιορίζει τη διεπαφή FSSB (Fibre Servo Serial Bus) ∙ το πρωτόκολλο επικοινωνίας FANUC με οπτικές ίνες που χρησιμοποιείται στην πλατφόρμα CNC της σειράς i.Διακρίνει αυτή τη μονάδα από τις παλαιότερες κάρτες ελέγχου servo διασύνδεσης τύπου A / B PWM που χρησιμοποιούνται σε CNCs προ-i σειράςΗ διεπαφή FSSB μεταφέρει όλες τις έξι αξονικές εντολές από το CNC στην αλυσίδα ενισχυτή κίνησης μέσω καλωδίου οπτικών ινών.

Ε2: Το μηχάνημα έχει μόνο τέσσερις άξονες εφοδιασμού.

Η χωρητικότητα 6 άξονων είναι η δυνατότητα του υλικού ̇ τα αχρησιμοποίητα κανάλια άξονα παραμένουν ανενεργά στη διαμόρφωση άξονα CNC.Οι παράμετροι CNC καθορίζουν πόσοι άξονες είναι ενεργοί- εγκαταστήσει την ακριβή μονάδα που βρίσκεται επί του παρόντος στο μηχάνημα, ανεξάρτητα από τον πραγματικό αριθμό των ελεγχόμενων αξόνων.

Ε3: Ποιοι συναγερμοί δείχνουν ότι ο A17B-3300-0201 έχει αποτύχει;

Οι συναγερμοί επικοινωνίας FSSB που επηρεάζουν ταυτόχρονα πολλαπλούς άξονες εφοδιασμού ̇ ιδιαίτερα κατά την εκκίνηση ̇ υποδεικνύουν βλάβη στην κοινή διαδρομή επικοινωνίας εφοδιασμού.Εάν ένας άξονας εμφανίζει συναγερμό FSSB ενώ οι άλλοι παραμένουν κανονικοίΌταν αυτό το μοντέλο αποτυγχάνει, συνήθως επηρεάζει και τους έξι άξονες που διαχειρίζεται ταυτόχρονα.

Ε4: Η αντικατάσταση του A17B-3300-0201 απαιτεί αλλαγές στις παραμέτρους CNC;

Οι παραμέτροι του άξονα του servo και οι ρυθμίσεις του τύπου του κινητήρα αποθηκεύονται στη μονάδα μνήμης SRAM του CNC, όχι στην ίδια την κάρτα servo.δεν απαιτούνται αλλαγές στις παραμέτρους άξοναΜετά την εγκατάσταση, ελέγξτε ότι όλες οι συνδέσεις FSSB με ίνες είναι πλήρως εγκατεστημένες και επιβεβαιώστε ότι δεν υπάρχουν συναγερμοί επικοινωνίας FSSB κατά την ενεργοποίηση.

Ε5: Μπορεί να χρησιμοποιηθεί το A17B-3300-0200 (8-άξονων) αντί του A17B-3300-0201 (6-άξονων);

Αυτό απαιτεί επιβεβαίωση ότι η διαμόρφωση υλικού και λογισμικού CNC υποστηρίζει τη μονάδα 8 αξόνων σε αυτή τη θέση.Η υποκατάσταση της μονάδας μεταξύ διαφορετικών μετρήσεων άξονα δεν είναι επιβεβαιωμένη άμεση ανταλλαγή. Η τοπολογική διαμόρφωση του FSSB του CNC μπορεί να χρειαστεί να αντικατοπτρίζει την αλλαγήΕπιβεβαιώστε τη συμβατότητα με την τεκμηρίωση του μηχανικού CNC πριν από την προσπάθεια διασταυρούμενης υποκατάστασης.
