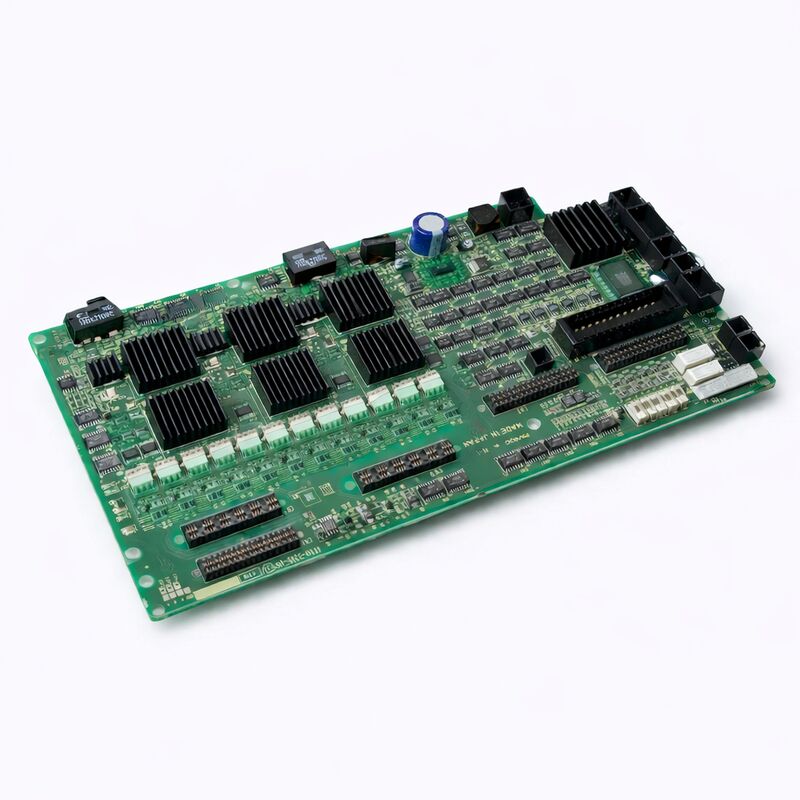

FANUC A16B-3200-0610 | Πλακέτα Ελέγχου Ενισχυτή Σερβο 6 Αξόνων — Για Ενισχυτή Σερβο A06B-6107, Ελεγκτές Ρομπότ R-J3iC και R-30iA, Διεπαφή FSSB, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A16B-3200-0610 είναι το επίπεδο νοημοσύνης ελέγχου του A06B-6107 — ο ολοκληρωμένος ενισχυτής σερβο 6 αξόνων της FANUC για τη γενιά ρομπότ R-J3iC και R-30iA.

Εντός του φυσικού περιβλήματος του ενισχυτή A06B-6107, δύο τύποι πλακετών κυκλωμάτων λειτουργούν σε συνεργασία: οι πλακέτες ισχύος (A20B-2101-0224 και A20B-2101-0234/0221/0230, ανάλογα με τη συγκεκριμένη παραλλαγή σειράς H) που χειρίζονται την εναλλαγή IGBT υψηλού ρεύματος και την ανορθωτική γέφυρα DC, και η πλακέτα ελέγχου A16B-3200-0610 που παρέχει όλη την ψηφιακή νοημοσύνη — την εκτέλεση του αλγορίθμου σερβο, την επικοινωνία FSSB, την παρακολούθηση σφαλμάτων και τη διάγνωση LED.

Η ονομασία "πλακέτα ελέγχου" είναι φυσικά και λειτουργικά ακριβής: στη φυσική διάταξη του ενισχυτή A06B-6107, η A16B-3200-0610 είναι τοποθετημένη πάνω από τις πλακέτες ισχύος, προσβάσιμη από το μπροστινό μέρος της μονάδας ενισχυτή.

Αυτή η μπροστινή προσβάσιμη τοποθέτηση είναι ένα σημαντικό χαρακτηριστικό συντηρησιμότητας στο σχεδιασμό των οδηγών ρομπότ της FANUC — η πλακέτα ελέγχου, η οποία είναι το πιο συχνά συντηρούμενο εξάρτημα, μπορεί να προσπελαστεί χωρίς να αποσυναρμολογηθεί πλήρως ο ενισχυτής ή να διαταραχθεί η καλωδίωση του τμήματος ισχύος.

Η κατανόηση του γιατί μια πλακέτα ελέγχου εξυπηρετεί και τους έξι άξονες απαιτεί την κατανόηση της φιλοσοφίας σχεδιασμού του A06B-6107. Αντί να παρέχει έξι ξεχωριστές κάρτες ενισχυτή (μία ανά άρθρωση), η FANUC σχεδίασε το A06B-6107 ως μια ολοκληρωμένη μονάδα όπου ένα ενιαίο τμήμα ισχύος μοιράζεται την ανορθωμένη γέφυρα DC σε έξι οδηγούς αξόνων, και μια ενιαία πλακέτα ελέγχου διαχειρίζεται ταυτόχρονα τους βρόχους ρεύματος και την επικοινωνία FSSB και των έξι αξόνων.

Αυτή η ολοκλήρωση μειώνει το συνολικό αποτύπωμα του ενισχυτή, απλοποιεί την καλωδίωση μεταξύ του θαλάμου οδήγησης και του ελεγκτή του ρομπότ, και συγκεντρώνει τη συντήρηση σε μικρότερο αριθμό διακριτών συντηρήσιμων εξαρτημάτων.

Βασικές Προδιαγραφές

Το A06B-6107 στο Σύστημα Ρομπότ R-30iA — Πλαίσιο Αρχιτεκτονικής

Στο θάλαμο του ελεγκτή R-30iA, ο ενισχυτής σερβο 6 αξόνων A06B-6107 είναι ένα βασικό εξάρτημα.

Το συμπαγές τμήμα οδήγησης του R-30iA έχει σχεδιαστεί για να χωράει εντός του ίδιου του περιβλήματος του ελεγκτή του ρομπότ — σε αντίθεση με προηγούμενες γενιές ρομπότ όπου η μονάδα οδήγησης ήταν ένα μεγάλο ξεχωριστό ράφι, ο ολοκληρωμένος σχεδιασμός του R-30iA τοποθετεί τον ενισχυτή σερβο, την κύρια πλακέτα PCB, την πλακέτα ασφαλείας και το τροφοδοτικό όλα μέσα σε μια ενιαία μονάδα ελεγκτή που μπορεί να τοποθετηθεί κοντά ή στη βάση του ρομπότ.

Η ροή σήματος από το πρόγραμμα του ρομπότ στην κίνηση του ρομπότ περνάει από την A16B-3200-0610 ως εξής: η κύρια πλακέτα CPU του ελεγκτή του ρομπότ (A16B-3200-0600 ή σχετική παραλλαγή) στέλνει εντολές θέσης άρθρωσης και εντολές ταχύτητας για όλους τους έξι άξονες μέσω της οπτικής σύνδεσης FSSB.

Η A16B-3200-0610 λαμβάνει αυτές τις εντολές, τις αποκωδικοποιεί από το πρωτόκολλο σειριακής επικοινωνίας FSSB και παράγει τις κατάλληλες αναφορές ρεύματος για καθέναν από τους έξι βρόχους ελέγχου ρεύματος του άξονα. Ταυτόχρονα λαμβάνει ανατροφοδότηση από κωδικοποιητές από τους έξι σερβοκινητήρες των αρθρώσεων μέσω των συνδέσεων ανατροφοδότησης του ενισχυτή σερβο, κλείνει τους βρόχους ταχύτητας και θέσης για κάθε άξονα και εξάγει τα σήματα οδήγησης πύλης PWM στους τρανζίστορ IGBT των πλακετών ισχύος που εναλλάσσουν πραγματικά το ρεύμα του κινητήρα.

Αυτός ο ολόκληρος κύκλος ελέγχου — λήψη εντολών, επεξεργασία ανατροφοδότησης, κλείσιμο βρόχου, έξοδος οδήγησης πύλης — επαναλαμβάνεται κάθε 250µs (σε συχνότητα PWM 4kHz) για όλους τους έξι άξονες ταυτόχρονα. Ο επεξεργαστής της πλακέτας ελέγχου χειρίζεται αυτό το υπολογιστικό φορτίο χωρίς διακοπή για τη διάρκεια ζωής του ρομπότ, το οποίο σε τυπικές εφαρμογές συγκόλλησης και χειρισμού μπορεί να λειτουργεί σε τρεις βάρδιες παραγωγής για 10–20 χρόνια.

FSSB — Γιατί Οπτική Ίνα για Επικοινωνία Σερβο Ρομπότ

Η επιλογή της οπτικής ίνας FSSB αντί για χάλκινο καλώδιο για την επικοινωνία μεταξύ του ελεγκτή και της πλακέτας ελέγχου του ενισχυτή σερβο είναι σκόπιμη και σημαντική.

Οι θάλαμοι ρομπότ FANUC περιέχουν σημαντικές πηγές ηλεκτρομαγνητικής παρεμβολής: οι τρανζίστορ IGBT του ενισχυτή σερβο που εναλλάσσονται σε 4kHz με γρήγορους χρόνους ανόδου, οι παλμοί εκφόρτισης του κυκλώματος ανάκτησης ενέργειας και η εναλλαγή ρελέ 24VDC για την είσοδο/έξοδο μηχανής.

Οποιοδήποτε καλώδιο σήματος χαλκού που τρέχει κοντά σε αυτές τις πηγές συλλέγει παρεμβολές που, στην ανάλυση χρονισμού μικροδευτερολέπτων που απαιτείται από τον βρόχο σερβο, θα μπορούσαν να αλλοιώσουν τα δεδομένα.

Τα καλώδια οπτικών ινών είναι εγγενώς άνοσα σε ηλεκτρομαγνητικές παρεμβολές — το φως δεν υφίσταται την ίδια επαγωγή σύζευξης και χωρητική διασταυρούμενη σύνδεση που πλήττει τους χάλκινους αγωγούς σε περιβάλλοντα υψηλού θορύβου.

Το καλώδιο οπτικής ίνας FSSB μεταξύ της κύριας πλακέτας του ελεγκτή και της A16B-3200-0610 μεταφέρει ντετερμινιστικά, αλάνθαστα ψηφιακά δεδομένα ανεξάρτητα από το τι συμβαίνει στο τμήμα ισχύος του ενισχυτή σερβο μόλις λίγα εκατοστά μακριά.

Αυτός είναι ο λόγος για τον οποίο τα σφάλματα σύνδεσης FSSB που προκαλούνται από κατεστραμμένα καλώδια οπτικών ινών παράγουν άμεσους, συνεπείς κωδικούς συναγερμού FSSB αντί για διαλείποντες ανεξήγητους συναγερμούς σερβο.

Διάγνωση Σφαλμάτων A16B-3200-0610 έναντι Σφαλμάτων Πλακέτας Ισχύος

Το A06B-6107 περιέχει τόσο την πλακέτα ελέγχου A16B-3200-0610 όσο και τις πλακέτες κυκλωμάτων ισχύος. Όταν συμβεί ένας συναγερμός άξονα ρομπότ, η διάκριση μεταξύ ενός σφάλματος πλακέτας ελέγχου και ενός σφάλματος πλακέτας ισχύος απαιτεί την κατανόηση των υπογραφών σφάλματος κάθε πλακέτας:

Σφάλματα πλακέτας ελέγχου συνήθως επηρεάζουν πολλαπλούς άξονες ταυτόχρονα (καθώς μία πλακέτα ελέγχει και τους έξι) ή επηρεάζουν ολόκληρη την επικοινωνία FSSB, εμφανιζόμενα ως συναγερμοί σερβο όλων των αξόνων κατά την εκκίνηση αντί για συναγερμούς ενός άξονα κατά τη λειτουργία.

Η συστοιχία LED στην πρόσοψη της A16B-3200-0610 εμφανίζει κωδικούς συναγερμού συστήματος όταν η αυτοδιάγνωση της πλακέτας εντοπίσει ένα σφάλμα.

Σφάλματα πλακέτας ισχύος συνήθως εμφανίζονται ως συναγερμοί ενός άξονα ή ζευγαρωτών αξόνων (καθώς το τμήμα ισχύος είναι μερικές φορές οργανωμένο σε ζευγαρωτές διαμορφώσεις), συχνά με κωδικούς συναγερμού που υποδεικνύουν υπερβολικό ρεύμα, συναγερμό IPM ή σφάλμα γέφυρας DC σε συγκεκριμένους άξονες.

Η ενδεικτική λυχνία ή ο δείκτης της πλακέτας που αφορά τον επηρεαζόμενο άξονα δείχνει τον συναγερμό.

Η παρουσία πολλαπλών συναγερμών όλων των αξόνων κατά την εκκίνηση, σε συνδυασμό με την αποτυχία δημιουργίας σύνδεσης FSSB, υποδηλώνει έντονα την A16B-3200-0610.

Ένας συναγερμός IPM ενός άξονα κατά τη διάρκεια μιας συγκεκριμένης κίνησης (ιδιαίτερα μιας που περιλαμβάνει γρήγορη επιτάχυνση ενός βαριά φορτωμένου άρθρου) υποδηλώνει το τμήμα ισχύος.

Συχνές Ερωτήσεις

Ε1: Μπορεί η πλακέτα ελέγχου A16B-3200-0610 να αντικατασταθεί χωρίς να αντικατασταθούν οι πλακέτες ισχύος;

Ναι. Η A16B-3200-0610 είναι μια φυσικά διακριτή πλακέτα από τις πλακέτες κυκλωμάτων ισχύος εντός του ενισχυτή A06B-6107, και οι δύο τύποι μπορούν να αντικατασταθούν ανεξάρτητα. Στην πράξη, όταν μια πλακέτα ελέγχου αποτύχει, οι πλακέτες ισχύος συνήθως επιθεωρούνται αλλά δεν αντικαθίστανται αυτόματα.

Αντίστροφα, όταν μια πλακέτα ισχύος αποτύχει (π.χ. αστοχία μονάδας IPM), η πλακέτα ελέγχου A16B-3200-0610 συνήθως διατηρείται, εκτός εάν η αστοχία ισχύος έχει επίσης καταστρέψει την πλακέτα ελέγχου μέσω ενός συμβάντος τάσης.

Η πρόσβαση στην πλακέτα ελέγχου στο A06B-6107 ακολουθεί τη διαδικασία αποσυναρμολόγησης του κατασκευαστή που περιγράφεται στο εγχειρίδιο συντήρησης R-30iA.

Ε2: Μετά την αντικατάσταση της A16B-3200-0610, πρέπει να επαναφορτωθούν τα προγράμματα ρομπότ και τα δεδομένα βαθμονόμησης;

Η πλακέτα ελέγχου A16B-3200-0610 δεν αποθηκεύει προγράμματα ρομπότ, δεδομένα βαθμονόμησης (mastering) ή δεδομένα διαμόρφωσης — αυτά βρίσκονται στην κύρια πλακέτα του ελεγκτή του ρομπότ (συγκεκριμένα στις μονάδες SRAM και FROM).

Η αντικατάσταση της πλακέτας ελέγχου του ενισχυτή σερβο δεν επηρεάζει κανένα δεδομένο που είναι αποθηκευμένο στον ελεγκτή.

Ωστόσο, όταν το ρομπότ ενεργοποιηθεί μετά την αντικατάσταση του ενισχυτή, η βαθμονόμηση του ρομπότ (απόλυτες θέσεις αναφοράς του κωδικοποιητή για κάθε άρθρωση) θα πρέπει να επαληθευτεί — ενώ τα ίδια τα δεδομένα δεν χάνονται, οποιαδήποτε διαταραχή της σύνδεσης της μπαταρίας του απόλυτου κωδικοποιητή κατά τη συντήρηση του ενισχυτή θα μπορούσε να επηρεάσει τα δεδομένα βαθμονόμησης.

Επιβεβαιώστε την ακρίβεια του ρομπότ με ένα πρόγραμμα δοκιμής πριν την επιστροφή στην παραγωγή.

Ε3: Το A06B-6107 παράγει τον συναγερμό "SRVO-047 Σφάλμα ταχύτητας σερβοκινητήρα" σε πολλαπλούς άξονες ταυτόχρονα. Επιβεβαιώνει αυτό ότι η A16B-3200-0610 έχει αποτύχει;

Ο συναγερμός SRVO-047 σε πολλαπλούς άξονες ταυτόχρονα είναι συμβατός με αποτυχία επικοινωνίας FSSB — η κύρια πλακέτα του ελεγκτή δεν μπορεί να συγχρονίσει την ανταλλαγή δεδομένων εντολών ταχύτητας με την πλακέτα ελέγχου του ενισχυτή σερβο.

Αυτός ο συναγερμός υποδηλώνει τη σύνδεση FSSB (καλώδιο οπτικής ίνας, συνδέσεις), το κύκλωμα δέκτη FSSB της A16B-3200-0610 ή το κύκλωμα πομπού FSSB της κύριας πλακέτας του ελεγκτή.

Πριν αντικαταστήσετε την A16B-3200-0610, επιθεωρήστε και καθαρίστε τις συνδέσεις του καλωδίου οπτικής ίνας FSSB και επαληθεύστε ότι το καλώδιο δεν είναι λυγισμένο σε ακτίνα μικρότερη από την καθορισμένη ελάχιστη ακτίνα κάμψης.

 Ένα κατεστραμμένο καλώδιο οπτικής ίνας είναι πιο συνηθισμένο από μια αποτυχημένη πλακέτα και κοστίζει πολύ λιγότερο για να αντικατασταθεί.

Ε4: Ποια είναι η αναμενόμενη διάρκεια ζωής της A16B-3200-0610 σε ένα ρομπότ παραγωγής συγκόλλησης;

Δεν υπάρχει μία μοναδική απάντηση — η διάρκεια ζωής εξαρτάται σε μεγάλο βαθμό από το περιβάλλον λειτουργίας (θερμοκρασία περιβάλλοντος, επίπεδο μόλυνσης, έκθεση σε δονήσεις), την ποιότητα της ψύξης του θαλάμου (ανεπαρκής ψύξη είναι ο μοναδικός πιο συνηθισμένος επιταχυντής της γήρανσης ηλεκτρονικών εξαρτημάτων) και εάν έχουν συμβεί συμβάντα τάσης (υπερτάσεις, περιστατικά εκφόρτισης γέφυρας ενισχυτή). Σε καθαρά, ελεγχόμενα ως προς τη θερμοκρασία περιβάλλοντα με επαρκή ψύξη θαλάμου και χωρίς συμβάντα ισχύος, οι πλακέτες A16B-3200-0610 λειτουργούν συνήθως για 15–20 χρόνια χωρίς αστοχία.

Σε ζεστά, μολυσμένα περιβάλλοντα με μεταβλητή ποιότητα ισχύος, οι αστοχίες σε 7–10 χρόνια δεν είναι ασυνήθιστες.

Η προληπτική συντήρηση, συμπεριλαμβανομένου του καθαρισμού του θαλάμου, της επιθεώρησης των ανεμιστήρων ψύξης και της αντικατάστασης πυκνωτών στα 10 χρόνια, παρατείνει σημαντικά τη διάρκεια ζωής των εξαρτημάτων.

Ε5: Πώς προμηθεύεται σωστά η A16B-3200-0610 για να διασφαλιστεί η συμβατότητα με τη συγκεκριμένη παραλλαγή A06B-6107;

Ο ενισχυτής σερβο A06B-6107 διατίθεται σε πολλαπλές παραλλαγές σειράς H (H001, H002, H007 και άλλες), καθεμία διαμορφωμένη για διαφορετικά μοντέλα ρομπότ με διαφορετικά μεγέθη και ονομαστικές τιμές κινητήρων.

Η πλακέτα ελέγχου A16B-3200-0610 είναι η κοινή πλακέτα ελέγχου σε αυτές τις παραλλαγές, με τη διαφορά μεταξύ των παραλλαγών να φέρεται από τις διαφορετικές προδιαγραφές των πλακετών κυκλωμάτων ισχύος.

Ο αριθμός εξαρτήματος A16B-3200-0610 είναι επαρκής για την παραγγελία της σωστής πλακέτας ελέγχου — δεν απαιτείται επιπλέον προδιαγραφή παραλλαγής σειράς H για την ίδια την πλακέτα ελέγχου.

Επιβεβαιώστε τον αριθμό εξαρτήματος με την ετικέτα στην εγκατεστημένη πλακέτα πριν την παραγγελία.
