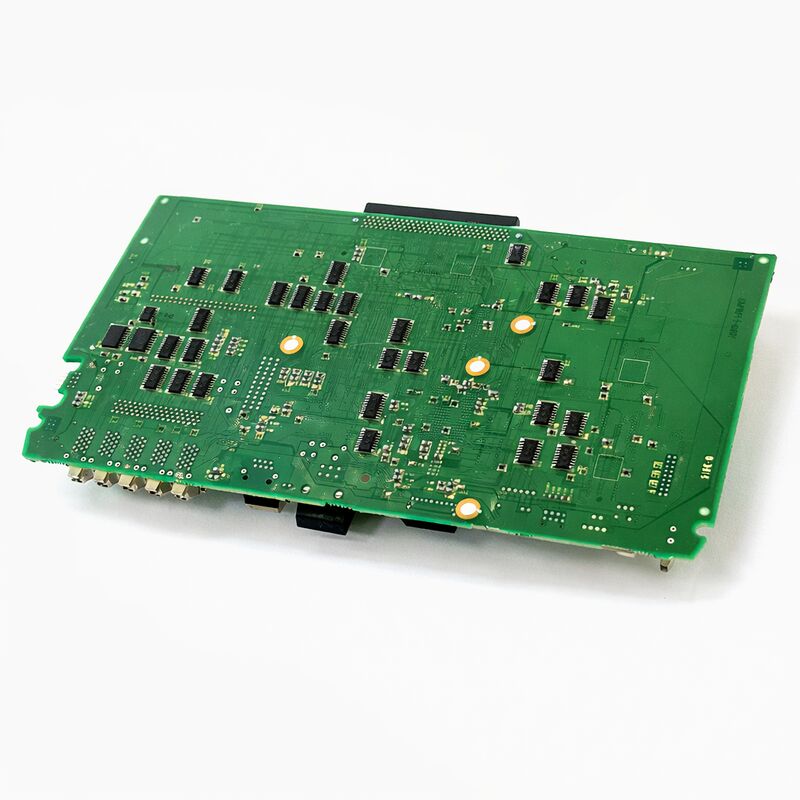

FANUC A16B-3200-0522 | Μητρική πλακέτα CPU ελέγχου i-A αυτόνομης λειτουργίας — Σειρά A16B-3200, Κύρια πλακέτα CNC για αυτόνομη διαμόρφωση σειράς i, Προέλευση Ιαπωνία

Επισκόπηση

Η FANUC A16B-3200-0522 ανήκει στην οικογένεια μητρικών πλακετών CPU A16B-3200 που εξυπηρετεί την "A" γενιά ελεγκτών FANUC CNC της σειράς "i" — η πρώτη γενιά που έφερε την ονομασία "i", την οποία η FANUC εισήγαγε για να διακρίνει τους ελεγκτές της υψηλής απόδοσης, με δυνατότητα ανοιχτής αρχιτεκτονικής, από τις προηγούμενες γενιές της σειράς γραμμάτων (A, B, C).

Η γενιά CNC "i" έφτασε με εκτεταμένες δυνατότητες παρεμβολής, επικοινωνία FSSB servo, ενσωματωμένα γραφικά και αρχιτεκτονική έτοιμη για δίκτυο που έθεσε το πρότυπο για τον σχεδιασμό FANUC CNC για την επόμενη δεκαετία.

Η ονομασία "αυτόνομη" στην επίσημη περιγραφή της πλακέτας προσδιορίζει τη φυσική διαμόρφωση του ελεγκτή.

Στη σειρά "i" της FANUC, η ίδια γενιά CNC προσφέρθηκε σε δύο φυσικές διαμορφώσεις: ο τύπος ενσωμάτωσης LCD, όπου οι πλακέτες επεξεργαστή CNC τοποθετούνται απευθείας πίσω από την οθόνη LCD του πίνακα χειριστή σε μια συμπαγή ενσωματωμένη μονάδα· και ο αυτόνομος τύπος, όπου ο επεξεργαστής CNC καταλαμβάνει μια ξεχωριστή σχάρα ή περίβλημα συνδεδεμένο με μια ξεχωριστή μονάδα οθόνης LCD/MDI.

Οι αυτόνομες διαμορφώσεις χρησιμοποιούνται όταν η μονάδα ελέγχου πρέπει να τοποθετηθεί σε μια θέση μακριά από τον πίνακα χειριστή, όταν ο απαιτούμενος αριθμός I/O ή καρτών επέκτασης υπερβαίνει αυτόν που χωράει πίσω από την οθόνη LCD, ή όταν ο σχεδιασμός του μηχανήματος τοποθετεί τα ηλεκτρονικά ελέγχου σε ένα ντουλάπι ξεχωριστό από τον σταθμό χειριστή.

Η A16B-3200-0522 είναι η κύρια πλακέτα στην αυτόνομη μονάδα — η πλακέτα μέσω της οποίας επικοινωνούν όλες οι άλλες πλακέτες στην αυτόνομη σχάρα, και η οποία επεξεργάζεται όλες τις λειτουργίες ελέγχου CNC.

Η σχέση της με τον πίνακα χειριστή είναι μέσω ενός καλωδίου σύνδεσης από τη διεπαφή οθόνης της αυτόνομης μονάδας στην ξεχωριστή οθόνη LCD/MDI, αντί για άμεση μηχανική τοποθέτηση πίσω από τον πίνακα.

Βασικές Προδιαγραφές

Η Γενιά i-Series A — Πλαίσιο και Σημασία

Η ονομασία FANUC i-series "A" προσδιορίζει την πρώτη γενιά της πλατφόρμας CNC i-series της FANUC, η οποία εμφανίστηκε από τα τέλη της δεκαετίας του 1990.

Η γενιά i-A παρείχε αρκετές δυνατότητες που η προηγούμενη σειρά C δεν είχε: επικοινωνία servo οπτικής ίνας FSSB (αντικαθιστώντας τις αναλογικές διεπαφές ±10V και τις παλαιότερες ψηφιακές διεπαφές), επεξεργασία κωδικοποιητή υψηλότερης ανάλυσης, βελτιωμένοι ρυθμοί επεξεργασίας μπλοκ για ταχύτερη εκτέλεση σύνθετων προγραμμάτων και αρχιτεκτονική οθόνης που υποστήριζε προσομοίωση γραφικής τροχιάς στον πίνακα χειριστή.

Για τους μηχανικούς συντήρησης, η γενιά i-A αντιπροσωπεύει μια σημαντική εγκατεστημένη βάση μηχανών που κατασκευάστηκαν στις αρχές έως τα μέσα της δεκαετίας του 2000 και συνεχίζουν να λειτουργούν σήμερα.

Προμηθευτές αυτοκινήτων, κατασκευαστές εξαρτημάτων αεροδιαστημικής και εταιρείες γενικής μηχανουργικής ακριβείας κατασκεύασαν σημαντικές ποσότητες τόρνων CNC, κέντρων κατεργασιών και μηχανών λείανσης με ελεγκτές i-A.

Αυτές οι μηχανές έχουν καθιερωμένα πρότυπα συντήρησης — οι πλακέτες που συνήθως αποτυγχάνουν μετά από 15-20 χρόνια υπηρεσίας είναι οι ίδιες σε πολλαπλές μηχανές, καθιστώντας την A16B-3200-0522 ένα τακτικό αντικείμενο ζήτησης στην αγορά ανταλλακτικών FANUC.

Η αυτόνομη διαμόρφωση, ειδικότερα, προτιμήθηκε από τους κατασκευαστές εργαλειομηχανών που χρειάζονταν την ευελιξία να τοποθετούν τη μονάδα ελέγχου CNC ανεξάρτητα από τον σταθμό χειριστή.

Αυτό περιλαμβάνει μεγάλα κέντρα κατεργασιών δαπέδου όπου η κονσόλα χειριστή βρίσκεται σε βραχίονα περιστροφής, οριζόντια κέντρα κατεργασιών με εναλλάκτες παλετών όπου ο πίνακας χειριστή βρίσκεται σε ξεχωριστό στύλο, και μηχανές όπου η θερμότητα του ηλεκτρικού ντουλαπιού καθιστά ανέφικτη την τοποθέτηση του επεξεργαστή CNC πίσω από την οθόνη.

Αυτόνομη Διαμόρφωση — Φυσική και Λογική Αρχιτεκτονική

Στην αυτόνομη διαμόρφωση CNC που χρησιμοποιείται με την A16B-3200-0522, το πλαίσιο του ελεγκτή περιέχει την κύρια πλακέτα CPU, τις πλακέτες I/O, τις κάρτες διεπαφής servo, την τροφοδοσία και τυχόν πλακέτες επέκτασης σε δομή σχάρας. Αυτή η σχάρα είναι φυσικά ξεχωριστή από τη μονάδα οθόνης LCD/MDI του χειριστή.

Ένα πακέτο καλωδίων συνδέει τις δύο μονάδες — μεταφέροντας δεδομένα οθόνης στην οθόνη και πατήματα πλήκτρων MDI από το πληκτρολόγιο πίσω στον ελεγκτή.

Η A16B-3200-0522 λειτουργεί ως κύρια της σχάρας: εκτελεί το λογισμικό CNC, διαχειρίζεται τους βρόχους servo μέσω FSSB, εκτελεί τη σκάλα PMC και οδηγεί τα δεδομένα οθόνης στην απομακρυσμένη οθόνη LCD.

Ο σχεδιασμός του αυτόνομου πλαισίου επιτρέπει περισσότερες υποδοχές επέκτασης από τη διαμόρφωση ενσωμάτωσης LCD — αυτό είναι σημαντικό για μηχανές που χρειάζονται πολλαπλές πλακέτες I/O, πρόσθετες κάρτες επικοινωνίας (Ethernet, σειριακές) ή αυξημένη χωρητικότητα servo που θα υπερχείλιζε τον χώρο πίσω από μια οθόνη LCD.

Κατά την αντικατάσταση της A16B-3200-0522, η πλακέτα αντικατάστασης πρέπει να ταιριάζει με την έκδοση λογισμικού και την αναθεώρηση υλικού που είναι εγκατεστημένη στη συγκεκριμένη μηχανή. Εντός της γενιάς i-A, διαφορετικές εκδόσεις λογισμικού υποστηρίζουν διαφορετικές σειρές CNC (16i-A για κέντρα κατεργασιών πολλαπλών αξόνων, 18i-A για κέντρα περιστροφής με δυνατότητα πολλαπλών διαδρομών, 21i-A για απλούστερες διαμορφώσεις).

Η έκδοση λογισμικού καθορίζει τι θα κάνει η πλακέτα κατά την ενεργοποίηση και πρέπει να ταιριάζει με την αρχική διαμόρφωση της μηχανής.

Επιτροπή Μετά την Αντικατάσταση

Όλες οι αντικαταστάσεις πλακετών της σειράς A16B-3200 μοιράζονται την ίδια θεμελιώδη απαίτηση: η πλακέτα αντικατάστασης φτάνει με κενή ή εργοστασιακή προεπιλεγμένη μνήμη, και όλα τα δεδομένα ειδικά για τη μηχανή πρέπει να αποκατασταθούν από αντίγραφο ασφαλείας.

Η ακολουθία επιτροπής μετά την αντικατάσταση της πλακέτας ακολουθεί αυτή τη σειρά:

Πρώτον, επιβεβαιώστε ότι οι τάσεις τροφοδοσίας είναι σωστές — μια τάση εκτός προδιαγραφών μπορεί να καταστρέψει τη νέα πλακέτα κατά την εκκίνηση, γεγονός που θα επιδεινώσει το πρόβλημα αντί να το λύσει.

Δεύτερον, φορτώστε το λογισμικό συστήματος CNC (περιεχόμενο FROM) εάν η πλακέτα αντικατάστασης δεν έχει ήδη εγκατεστημένη τη σωστή έκδοση λογισμικού.

Αυτό φορτώνεται από κάρτα μνήμης ή από την ενσωματωμένη δυνατότητα του συστήματος.

Τρίτον, φορτώστε όλες τις παραμέτρους CNC από το αντίγραφο ασφαλείας πριν την αντικατάσταση. Αυτό πρέπει να ολοκληρωθεί πριν επιχειρηθεί οποιαδήποτε κίνηση άξονα — οι παράμετροι ορίζουν τα όρια κίνησης του άξονα, τα κέρδη του βρόχου servo, τη διαμόρφωση του άξονα και κάθε άλλο χαρακτηριστικό της μηχανής. Η κίνηση αξόνων με λανθασμένες παραμέτρους μπορεί να προκαλέσει ζημιά στη μηχανή.

Τέταρτον, φορτώστε το πρόγραμμα σκάλας PMC και τις παραμέτρους PMC.

Αυτό αποκαθιστά την ειδική λογική της μηχανής που ελέγχει όλες τις λειτουργίες εκτός από την κίνηση του άξονα.

Πέμπτον, φορτώστε τα προγράμματα κατεργασίας και τα δεδομένα εργαλείων από το αντίγραφο ασφαλείας.

Επιστρέψτε τη μηχανή στη θέση αρχής και επαληθεύστε την ακρίβεια του άξονα με μια δοκιμαστική κοπή ή μέτρηση πριν την απελευθέρωση στην παραγωγή.

Συχνές Ερωτήσεις

Ε1: Τι διακρίνει την αυτόνομη διαμόρφωση από τη διαμόρφωση ενσωμάτωσης LCD στο επίπεδο της κύριας πλακέτας;

Η κύρια πλακέτα είναι η ίδια υλισμικό και στις δύο διαμορφώσεις για την ίδια γενιά CNC — η διάκριση βρίσκεται στο σχεδιασμό του πλαισίου και του backplane.

Η διαμόρφωση ενσωμάτωσης LCD χρησιμοποιεί ένα συμπαγές backplane που τοποθετείται απευθείας πίσω από τον πίνακα οθόνης· η αυτόνομη διαμόρφωση χρησιμοποιεί ένα βαθύτερο backplane σχάρας με περισσότερες υποδοχές για πλακέτες επέκτασης. Η A16B-3200-0522 είναι η κύρια πλακέτα που χρησιμοποιείται στην αυτόνομη παραλλαγή πλαισίου.

Η εγκατάσταση μιας αυτόνομης κύριας πλακέτας σε ένα πλαίσιο ενσωμάτωσης LCD (ή αντίστροφα) είναι μηχανικά και ηλεκτρικά ασύμβατη χωρίς πλήρη αντικατάσταση του πλαισίου.

Ε2: Η μηχανή λειτουργούσε διακοπτόμενα — κάποιες βάρδιες λειτουργούσε τέλεια, άλλες βάρδιες εμφάνιζε τυχαίους συναγερμούς. Είναι πιθανή αιτία η κύρια πλακέτα;

Οι διακοπτόμενες βλάβες που εμφανίζονται και εξαφανίζονται με κύκλους θερμοκρασίας — φυσιολογικές σε μια μηχανή που ζεσταίνεται κατά την παραγωγή και κρυώνει κατά τη διάρκεια της νύχτας — συχνά προκαλούνται από υποβαθμισμένες συνδέσεις συγκόλλησης σε εξαρτήματα μέσω οπών ή επιφανειακής τοποθέτησης, αντί για τα ίδια τα ολοκληρωμένα κυκλώματα.

Αυτές οι βλάβες "ψυχρής σύνδεσης" αγώγιμες καλά όταν η πλακέτα είναι σε θερμοκρασία δωματίου, αναπτύσσουν αντίσταση καθώς η θερμική διαστολή καταπονεί τη σύνδεση, και μπορεί να καθαρίσουν προσωρινά καθώς η μηχανή κρυώνει. Μια πλακέτα με διακοπτόμενες βλάβες ψυχρής σύνδεσης μπορεί μερικές φορές να επισκευαστεί σε επίπεδο εξαρτήματος επαναφέροντας ή αντικαθιστώντας τις επηρεαζόμενες συνδέσεις συγκόλλησης, αντί να απαιτείται πλήρης αντικατάσταση της πλακέτας.

Ένα εξειδικευμένο κέντρο επισκευών FANUC μπορεί να το αξιολογήσει.

Ε3: Μπορεί η A16B-3200-0522 να λειτουργήσει τόσο με τις σειρές CNC 16i-A όσο και με τις 18i-A, ή είναι ειδική για τη σειρά;

Εντός της ομάδας A16B-3200-05xx (η αυτόνομη σειρά i-A), διαφορετικά επίθετα αριθμών εξαρτημάτων συνήθως υποδηλώνουν πλακέτες που σχετίζονται με διαφορετικές διαμορφώσεις σειράς CNC — για παράδειγμα, οι -0521 και -0522 μπορεί να εξυπηρετούν διαφορετικές συγκεκριμένες υπο-παραλλαγές της γενιάς i-A.

Το λογισμικό που είναι εγκατεστημένο στην περιοχή FROM της πλακέτας καθορίζει ποια σειρά CNC εκτελεί. Το υλικό της πλακέτας είναι κοινό στην οικογένεια, αλλά η έκδοση λογισμικού πρέπει να ταιριάζει με το αρχικό εγκατεστημένο σύστημα.

Η τοποθέτηση μιας πλακέτας με λανθασμένη έκδοση λογισμικού οδηγεί σε λανθασμένη δομή παραμέτρων και δυνητικά ασύμβατη διαμόρφωση servo και άξονα.

Ε4: Μετά την αντικατάσταση της πλακέτας και τη φόρτωση όλων των παραμέτρων, ο άξονας δεν ανταποκρίνεται στις εντολές ταχύτητας. Τι πρέπει να ελεγχθεί;

Η βλάβη του άξονα μετά την επαναφόρτωση των παραμέτρων είναι σχεδόν πάντα θέμα παραμέτρων και όχι βλάβη υλικού της νέας πλακέτας.

Συνήθεις αιτίες περιλαμβάνουν: η παράμετρος τύπου άξονα (σειριακή έναντι αναλογικής) έχει οριστεί λανθασμένα· η παράμετρος σειριακού αριθμού άξονα δεν ταιριάζει με τον ενισχυτή· ή η μορφή εξόδου εντολής ταχύτητας είναι λανθασμένη για τον συνδεδεμένο ενισχυτή.

Ελέγξτε τις παραμέτρους που σχετίζονται με τον άξονα σε σύγκριση με την αρχική τεκμηρίωση της μηχανής — ειδικά την επιλογή τύπου άξονα, την παράμετρο μοντέλου ενισχυτή άξονα και το εύρος εξόδου εντολής.

Εάν ο άξονας λειτουργούσε πριν από τη βλάβη της πλακέτας και οι παράμετροι φορτώνονται σωστά από το αντίγραφο ασφαλείας της ίδιας μηχανής, αυτά τα προβλήματα δεν θα πρέπει να προκύψουν εκτός εάν το αντίγραφο ασφαλείας ήταν ελλιπές.

Ε5: Η πλακέτα έχει ενδείξεις αναθεώρησης (π.χ. /02A, /03A). Έχει σημασία η κατάληξη αναθεώρησης κατά την προμήθεια μιας αντικατάστασης;

Οι καταλήξεις αναθεώρησης PCB (όπως /02A ή /03A που προστίθενται μετά τον κύριο αριθμό εξαρτήματος) υποδεικνύουν αναθεωρήσεις υλικού που έγιναν από τη FANUC στην πλακέτα κατά τη διάρκεια του κύκλου ζωής παραγωγής της — συνήθως μικρές αλλαγές για τη βελτίωση της αξιοπιστίας, τη διόρθωση προβλημάτων κατασκευής ή την προσαρμογή υποκαταστάσεων εξαρτημάτων.

Στις περισσότερες περιπτώσεις, οι μεταγενέστερες αναθεωρήσεις είναι συμβατές προς τα πίσω με τις προηγούμενες και μπορούν να χρησιμοποιηθούν ως αντικαταστάσεις.

Ωστόσο, πολύ πρώιμες και πολύ μεταγενέστερες αναθεωρήσεις μπορεί περιστασιακά να έχουν διαφορετικές απαιτήσεις συμβατότητας λογισμικού. Κατά την προμήθεια μιας αντικατάστασης A16B-3200-0522, προτιμήστε μια αναθεώρηση ίση ή μεταγενέστερη από αυτή που ήταν αρχικά εγκατεστημένη.

Εάν η αναθεώρηση είναι άγνωστη, ένας αξιόπιστος ειδικός FANUC μπορεί να επιβεβαιώσει τη συμβατότητα πριν αποσταλεί η αντικατάσταση.
