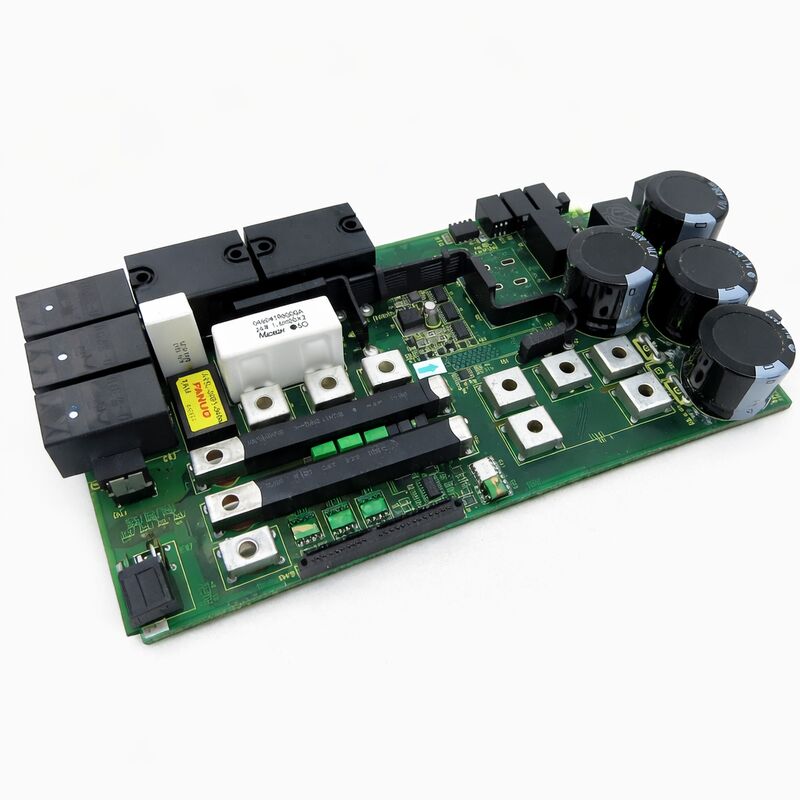

Χρησιμοποιημένο FANUC A16B-3200-0521 A16B32000521 A16B-32OO-O521

FANUC A16B-3200-0521 | Μητρική πλακέτα κύριας CPU αυτόνομου ελέγχου i-A — FANUC CNC Systems, Ιαπωνικής προέλευσης

Αριθμός εξαρτήματος: A16B-3200-0521

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος προϊόντος: Μητρική πλακέτα κύριας CPU αυτόνομου ελέγχου

Σειρά πλακέτας: A16B-3200

Περιγραφή: Μητρική πλακέτα κύριας CPU αυτόνομου ελέγχου i-A

Εφαρμογή: Συστήματα ελεγκτών CNC της σειράς FANUC i-A

Σημείωση: Απαιτείται προγραμματισμός — όλες οι παράμετροι και τα προγράμματα πρέπει να επαναφορτωθούν μετά την εγκατάσταση

Επισκόπηση

Το A16B-3200-0521 είναι η αυτόνομη κύρια πλακέτα CPU για τους ελεγκτές CNC της σειράς i-A της FANUC. Η ονομασία "Αυτόνομος Έλεγχος" το προσδιορίζει ως την ανεξάρτητη κύρια πλακέτα επεξεργαστή — την έκδοση που χειρίζεται όλη την επεξεργασία ελέγχου CNC σε μία, αυτόνομη πλακέτα χωρίς να απαιτείται ξεχωριστή υπο-CPU ή δευτερεύουσα πλακέτα επεξεργασίας για την ολοκλήρωση των λειτουργιών της.

Όλα όσα χρειάζεται ο ελεγκτής για να εκτελέσει τις βασικές του διαδικασίες — παρεμβολή, εκτέλεση PMC, επικοινωνία σερβοκινητήρων, διαχείριση μνήμης και έλεγχο διεπαφής χειριστή — προέρχονται από αυτήν την πλακέτα.

Στη σειρά A16B-3200 της FANUC, η ονομασία i-A τοποθετεί αυτήν την πλακέτα στην πρώτη γενιά των πλατφορμών CNC της σειράς i της FANUC.

Η σειρά i αντιπροσώπευε μια σημαντική πρόοδο σε σχέση με την προηγούμενη σειρά B — ταχύτεροι επεξεργαστές, υψηλότερη ακρίβεια, αυξημένοι αριθμοί αξόνων, περισσότερη αποθήκευση προγραμμάτων και η εισαγωγή του FSSB (Fiber-optic Servo Serial Bus) ως τυπική διεπαφή επικοινωνίας σερβοκινητήρων.

Το A16B-3200-0521 είναι η κύρια πλακέτα CPU που υλοποίησε αυτές τις δυνατότητες στη διαμόρφωση αυτόνομου ελεγκτή.

Ο σχεδιασμός της "αυτόνομης" πλακέτας είναι μία από τις δύο αρχιτεκτονικές προσεγγίσεις στη σειρά i: αυτόνομη (όπου η κύρια πλακέτα CPU είναι μια πλήρης, ανεξάρτητη μονάδα) και ενσωματωμένη στην οθόνη LCD (όπου η CPU και η οθόνη είναι ενσωματωμένες).

Η αυτόνομη έκδοση επιτρέπει την αντικατάσταση της κύριας πλακέτας CPU ανεξάρτητα από τη μονάδα οθόνης και επιτρέπει τη χρήση της ίδιας πλακέτας CPU με διαφορετικές διαμορφώσεις οθόνης.

Αυτή η ευελιξία είναι ένας από τους λόγους για τους οποίους η αυτόνομη πλακέτα ήταν η προτιμώμενη επιλογή για μεγαλύτερες και πιο σύνθετες εγκαταστάσεις εργαλειομηχανών.

Βασικές προδιαγραφές

Γενιά CNC i-A — Το Πλαίσιο της Πλατφόρμας

Τα CNC της γενιάς i-A της FANUC αναπτύχθηκαν ευρέως στη βιομηχανία εργαλειομηχανών από τα τέλη της δεκαετίας του 1990 έως τα μέσα της δεκαετίας του 2000.

Αυτή η γενιά τροφοδότησε μεγάλο αριθμό κέντρων κατεργασίας, κέντρων περιστροφής, λειαντικών μηχανών και μηχανών παραγωγής πολλαπλών αξόνων που παραμένουν σε παραγωγική λειτουργία σήμερα.

Η κύρια πλακέτα CPU της γενιάς i-A είναι ο πυρήνας του ελεγκτή — χωρίς αυτήν να λειτουργεί σωστά, το μηχάνημα δεν λειτουργεί.

Η αυτόνομη διαμόρφωση που χρησιμοποιείται στο A16B-3200-0521 τοποθετεί την κύρια πλακέτα CPU στο πλαίσιο του ελεγκτή, συνδεδεμένη στο backplane F-BUS.

Το backplane διανέμει την τροφοδοσία και την επικοινωνία σε όλες τις πλακέτες στο πλαίσιο — κάρτες διεπαφής σερβοκινητήρων, μονάδες μνήμης, πλακέτες PMC, κάρτες I/O και μονάδες γραφικών συνδέονται σε αυτήν την κοινή διαύλο. Το A16B-3200-0521 είναι ο κύριος σε αυτόν τον δίαυλο.

Αρχικοποιεί τον δίαυλο κατά την ενεργοποίηση, προσδιορίζει ποιες πλακέτες είναι παρούσες και κατανέμει το εύρος ζώνης επικοινωνίας μεταξύ τους.

Το FSSB συνδέει την επεξεργασία σερβοκινητήρων της κύριας πλακέτας CPU με τις μονάδες ενισχυτών σερβοκινητήρων μέσω οπτικής ίνας.

Αυτή η διεπαφή οπτικών ινών υψηλής ταχύτητας παρέχει τις εντολές θέσης του σερβοκινητήρα και λαμβάνει την ανάδραση του κωδικοποιητή του κινητήρα με τους ρυθμούς ανανέωσης που απαιτεί η ακριβής κατεργασία πολλαπλών αξόνων.

Το A16B-3200-0521 περιέχει την κυκλωματική διεπαφή FSSB που καθιστά δυνατή αυτήν την επικοινωνία σερβοκινητήρων υψηλής ταχύτητας.

Αρχιτεκτονική αυτόνομης έναντι ενσωματωμένης στην οθόνη LCD

Η αυτόνομη πλακέτα και η πλακέτα ενσωματωμένη στην οθόνη LCD εξυπηρετούν τις ίδιες πλατφόρμες CNC i-A, αλλά διαφέρουν στην φυσική τους ενσωμάτωση με την οθόνη.

Μια κύρια πλακέτα CPU ενσωματωμένη στην οθόνη LCD βρίσκεται πίσω από το πάνελ της οθόνης, συνδεδεμένη απευθείας στα ηλεκτρονικά της οθόνης.

Η οθόνη και η CPU είναι ουσιαστικά μία μονάδα. Εάν ένα από τα δύο εξαρτήματα αποτύχει, ολόκληρη η μονάδα μπορεί να χρειαστεί επισκευή.

Η αυτόνομη πλακέτα A16B-3200-0521 βρίσκεται στο πλαίσιο του ελεγκτή, ξεχωριστά από την οθόνη.

Μια ξεχωριστή πλακέτα διεπαφής οθόνης και ένα καλώδιο συνδέουν την έξοδο οθόνης της CPU με το πάνελ.

Αυτός ο φυσικός διαχωρισμός έχει πλεονεκτήματα συντήρησης — μια βλάβη στην οθόνη δεν επηρεάζει την πλακέτα CPU και μια βλάβη στην πλακέτα CPU δεν απαιτεί αποσυναρμολόγηση της οθόνης.

Για εγκαταστάσεις μηχανών όπου το πλαίσιο του ελεγκτή βρίσκεται μακριά από τη θέση του χειριστή — εγκαταστάσεις τοποθετημένες σε πάνελ σε ξεχωριστά ηλεκτρικά ντουλάπια, ή μηχανές με απομακρυσμένες μονάδες CNC — η ευελιξία της αυτόνομης αρχιτεκτονικής στην φυσική διάταξη είναι ιδιαίτερα χρήσιμη.

Επαναφορά δεδομένων μετά την εγκατάσταση

Το πιο σημαντικό λειτουργικό γεγονός σχετικά με το A16B-3200-0521 είναι η απαίτηση προγραμματισμού μετά την αντικατάσταση. Όταν η πλακέτα εγκαθίσταται νέα ή ανακατασκευασμένη, το FROM της περιέχει το λογισμικό λειτουργίας CNC για τη σειρά i-A — αλλά το FROM βρίσκεται στην εργοστασιακή του προεπιλεγμένη κατάσταση.

Η διαμόρφωση ειδική για το μηχάνημα δεν έχει φορτωθεί.

Κάθε μηχάνημα που λειτουργεί με αυτήν την πλακέτα έχει ένα μοναδικό σύνολο παραμέτρων: όρια κίνησης αξόνων, ρυθμίσεις κέρδους σερβοκινητήρων, διαμόρφωση ατράκτου, τιμές χρονοδιακόπτη και μετρητή PMC, πίνακες αντιστάθμισης σφάλματος βήματος και το πλήρες σύνολο λειτουργικών παραμέτρων που κάνουν τον ελεγκτή να ταιριάζει με το μηχάνημα που ελέγχει.

Όλα αυτά βρίσκονται στο SRAM της πλακέτας, υποστηριζόμενα από μπαταρία. Όταν εγκαθίσταται μια νέα πλακέτα, το SRAM ξεκινά κενό.

Αυτό καθιστά την κατάσταση δημιουργίας αντιγράφων ασφαλείας πριν από την αντικατάσταση της πλακέτας κρίσιμης σημασίας.

Πριν αφαιρέσετε την αρχική πλακέτα, ένα πλήρες αντίγραφο ασφαλείας μέσω της λειτουργίας I/O δεδομένων του CNC πρέπει να καταγράψει τις παραμέτρους CNC, τις παραμέτρους PMC, το πρόγραμμα σκάλας PMC, την αντιστάθμιση σφάλματος βήματος και όλα τα αποθηκευμένα προγράμματα εργασίας.

Με αυτό το αντίγραφο ασφαλείας, η επαναφορά δεδομένων μετά την εγκατάσταση είναι μια καθορισμένη, συστηματική διαδικασία.

Χωρίς αυτό, η ανακατασκευή του συνόλου παραμέτρων του μηχανήματος από την τεκμηρίωση είναι μια χρονοβόρα και επιρρεπής σε σφάλματα διαδικασία.

Συχνές Ερωτήσεις

Ε1: Το CNC i-A εμφανίζει συναγερμό συστήματος κατά την ενεργοποίηση που αναφέρεται σε σφάλμα ROM ή FROM. Είναι το A16B-3200-0521 η αιτία;

Ένας συναγερμός σφάλματος FROM κατά την εκκίνηση υποδεικνύει αποτυχία ανάγνωσης της μονάδας FROM που περιέχει το λογισμικό λειτουργίας CNC.

Η μονάδα FROM είναι ένα συνδεόμενο εξάρτημα στο A16B-3200-0521. Πριν καταλήξετε ότι η κύρια πλακέτα έχει αποτύχει, ελέγξτε αν η μονάδα FROM είναι σωστά τοποθετημένη στην υποδοχή της.

Μια μερικώς τοποθετημένη μονάδα FROM παράγει σφάλματα ανάγνωσης FROM που εμφανίζονται πανομοιότυπα με βλάβη πλακέτας.

Επανατοποθετήστε τη μονάδα FROM και δοκιμάστε ξανά. Εάν το σφάλμα επιμένει με τη μονάδα σωστά τοποθετημένη, η ίδια η μονάδα FROM μπορεί να είναι ελαττωματική — οι μονάδες FROM μπορούν να αντικατασταθούν ανεξάρτητα από την κύρια πλακέτα CPU.

Ε2: Μετά από 18 μήνες αποθήκευσης ενός μηχανήματος, ο ελεγκτής i-A αποτυγχάνει να διατηρήσει τις παραμέτρους του μέσω κύκλων τροφοδοσίας. Είναι αυτή η πλακέτα;

Η αποτυχία διατήρησης παραμέτρων μετά από εκτεταμένη αποθήκευση είναι σχεδόν πάντα πρόβλημα εξάντλησης μπαταρίας, όχι βλάβη πλακέτας.

Η μπαταρία SRAM στο A16B-3200-0521 έχει πεπερασμένη διάρκεια ζωής.

Μετά από 18 μήνες χωρίς να είναι ενεργοποιημένο το μηχάνημα, η μπαταρία μπορεί να έχει αποφορτιστεί κάτω από το όριο διατήρησης του SRAM.

Αντικαταστήστε την μπαταρία και, στη συνέχεια, επαναφέρετε τις παραμέτρους από αντίγραφο ασφαλείας.

Η ίδια η πλακέτα δεν είναι ελαττωματική, εκτός εάν το πρόβλημα επιμένει μετά την αντικατάσταση της μπαταρίας και την επαναφορά των παραμέτρων.

Ε3: Το CNC λειτουργεί σωστά, αλλά περιστασιακά εμφανίζει σφάλμα επικοινωνίας μεταξύ της CPU και του πίνακα χειριστή, και στη συνέχεια ανακάμπτει. Τι υποδηλώνει αυτό για το A16B-3200-0521;

Διαλείποντα σφάλματα επικοινωνίας CPU-προς-πίνακα που αυτο-ανακάμπτουν υποδηλώνουν πρόβλημα σύνδεσης ή καλωδίου μεταξύ της αυτόνομης πλακέτας CPU και της διεπαφής του πίνακα χειριστή, παρά μια αποτυχημένη πλακέτα CPU.

Ελέγξτε το καλώδιο και τους συνδέσμους στη διαδρομή επικοινωνίας της οθόνης. Καθαρίστε τις επαφές των συνδέσμων.

Ελέγξτε ότι όλοι οι σύνδεσμοι είναι πλήρως τοποθετημένοι και ότι κανένας ακροδέκτης δεν έχει υποστεί ζημιά.

Διαλείποντα σφάλματα που θα μπορούσαν να προκληθούν από πρόβλημα σύνδεσης δεν πρέπει να αποδίδονται στην πλακέτα μέχρι να επιβεβαιωθούν οι διαδρομές σύνδεσης.

Ε4: Ένα αντικατασταθέν A16B-3200-0521 περιγράφεται ως "ανακατασκευασμένο". Τι περιλαμβάνει μια σωστή ανακατασκευή μιας κύριας πλακέτας CPU;

Μια σωστή ανακατασκευή κύριας πλακέτας CPU αντιμετωπίζει τα εξαρτήματα που είναι πιο πιθανό να αποτύχουν κατά τη διάρκεια της ζωής λειτουργίας: αντικατάσταση της μπαταρίας εφεδρικής μνήμης SRAM με νέα κυψέλη σωστής προδιαγραφής. επιθεώρηση όλων των ηλεκτρολυτικών πυκνωτών στην πλακέτα για υποβάθμιση. καθαρισμός των επαφών των συνδέσμων. και λειτουργική δοκιμή σε ένα πλήρες σύστημα CNC i-A, συμπεριλαμβανομένης της επαλήθευσης της ακολουθίας εκκίνησης, της φόρτωσης και διατήρησης παραμέτρων και της επικοινωνίας σερβοκινητήρων μέσω FSSB.

Μια ανακατασκευασμένη πλακέτα θα πρέπει να συνοδεύεται από τεκμηριωμένη εγγύηση που καλύπτει τη λειτουργικότητα της πλακέτας για καθορισμένη περίοδο.

Ε5: Πολλές πλακέτες στον ελεγκτή i-A είναι από την ίδια περίοδο παραγωγής. Αξίζει να αντικατασταθεί προληπτικά το A16B-3200-0521 πριν αποτύχει, δεδομένης της ηλικίας του;

Η προληπτική αντικατάσταση είναι μια λογική στρατηγική εάν το μηχάνημα είναι κρίσιμο για την παραγωγή και η βλάβη της πλακέτας θα προκαλούσε σημαντικό χρόνο διακοπής λειτουργίας.

Ωστόσο, η κύρια CPU του A16B-3200-0521 είναι ένα σχετικά στιβαρό εξάρτημα στερεάς κατάστασης — οι πιο συνηθισμένοι τρόποι αποτυχίας (εξάντληση μπαταρίας, υποβάθμιση πυκνωτών) είναι επισκευάσιμοι χωρίς πλήρη αντικατάσταση της πλακέτας.

Η ετήσια αντικατάσταση της μπαταρίας και η περιοδική οπτική επιθεώρηση των πυκνωτών της πλακέτας μπορούν να παρατείνουν σημαντικά τη διάρκεια ζωής.

Ένα δοκιμασμένο εφεδρικό A16B-3200-0521 που διατηρείται στον χώρο παρέχει ασφάλεια έναντι βλάβης χωρίς τη διαταραχή μιας προγραμματισμένης προληπτικής αντικατάστασης.
