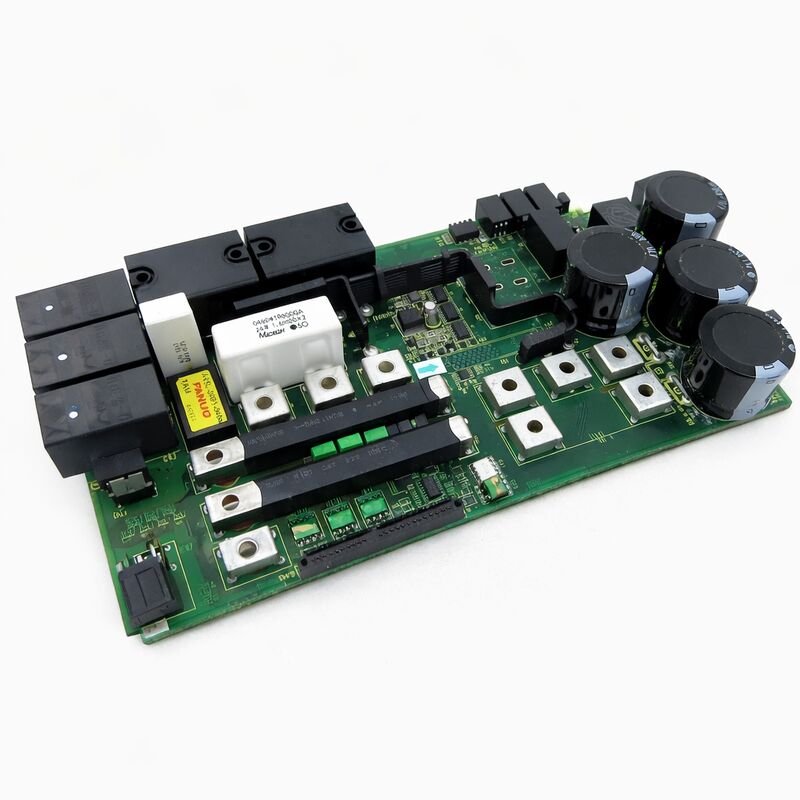

1 PC Νέος πίνακας Fanuc IO A16B-3200-0515 A16B32000515

FANUC A16B-3200-0515 | Πλακέτα Ελέγχου Κίνησης — Σειρά A16B-3200, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A16B-3200-0515

Κατασκευαστής:FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος:Πλακέτα Ελέγχου Κίνησης (PCB)

Σειρά Πλακέτας: A16B-3200

Εφαρμογή:Συστήματα ελέγχου CNC και κίνησης FANUC

Επισκόπηση

Το A16B-3200-0515 είναι μια πλακέτα ελέγχου κίνησης από τη σειρά A16B-3200 της FANUC. Η σειρά A16B-3200 περιλαμβάνει πλακέτες ελέγχου που χρησιμοποιούνται σε συστήματα CNC και αυτοματισμού της FANUC — από κύριες πλακέτες CPU που εκτελούν το λογισμικό ελέγχου CNC, έως δευτερεύουσες πλακέτες ελέγχου που διαχειρίζονται συγκεκριμένες λειτουργίες εντός του ελεγκτή ή του συστήματος κίνησης. Το -0515 είναι μια πλακέτα ελέγχου κίνησης PCB που χειρίζεται καθορισμένες λειτουργίες ελέγχου εντός της εγκατεστημένης θέσης του.

Οι πλακέτες ελέγχου κίνησης στα συστήματα FANUC βρίσκονται μεταξύ της λογικής εντολών υψηλού επιπέδου — που αποφασίζει τι πρέπει να γίνει — και των ηλεκτρονικών ισχύος που εκτελούν αυτές τις αποφάσεις.

Λαμβάνουν εντολές, επεξεργάζονται ανατροφοδότηση, παράγουν τα σήματα ελέγχου για το στάδιο ισχύος και αναφέρουν την κατάσταση στον ελεγκτή ανώτερου επιπέδου.

Η ακρίβεια της κίνησης σε μια μηχανή ελεγχόμενη από FANUC εξαρτάται από την ορθή και αξιόπιστη εκτέλεση αυτής της επεξεργασίας σε κάθε κύκλο ελέγχου.

Το A16B-3200-0515 κατασκευάζεται στην Ιαπωνία σύμφωνα με τα πρότυπα παραγωγής της FANUC για ηλεκτρονικά ελέγχου.

Όπως και άλλες πλακέτες της σειράς A16B-3200, είναι σχεδιασμένο για το βιομηχανικό περιβάλλον — λειτουργώντας μέσω των διακυμάνσεων της θερμοκρασίας, των δονήσεων και του ηλεκτρικού θορύβου που χαρακτηρίζουν τις ενεργές συνθήκες παραγωγής.

Βασικές Προδιαγραφές

Πλακέτες Ελέγχου Κίνησης PCB στην Αρχιτεκτονική FANUC

Ο σχεδιασμός συστημάτων κίνησης και ελέγχου της FANUC χρησιμοποιεί αρθρωτές μονάδες πλακετών. Μια μονάδα κίνησης — είτε ενισχυτής σερβοκινητήρα είτε ενισχυτής ατράκτου — περιέχει πολλαπλές πλακέτες PCB που καθεμία χειρίζεται ένα καθορισμένο τμήμα της συνολικής λειτουργίας της μονάδας κίνησης.

Μια πλακέτα χειρίζεται την ανίχνευση ρεύματος και τη λογική οδήγησης πύλης. μια άλλη χειρίζεται τη διεπαφή επικοινωνίας με το CNC. μια τρίτη διαχειρίζεται την ανίχνευση σφαλμάτων και την προστασία.

Μαζί αυτές οι πλακέτες σχηματίζουν την πλήρη ενότητα ελέγχου της μονάδας κίνησης.

Αυτός ο αρθρωτός σχεδιασμός εξυπηρετεί σκοπούς συντήρησης. Όταν μια μονάδα κίνησης παρουσιάζει βλάβη, ο εντοπισμός ποια πλακέτα εντός της ενότητας ελέγχου έχει υποστεί βλάβη επιτρέπει την στοχευμένη αντικατάσταση μόνο της ελαττωματικής πλακέτας αντί ολόκληρης της μονάδας κίνησης.

Το A16B-3200-0515 είναι μια τέτοια πλακέτα επιπέδου αντικατάστασης — όταν η συγκεκριμένη λειτουργία του εντός της μονάδας κίνησης ή του συστήματος ελέγχου αποτυγχάνει, αυτή η πλακέτα είναι το ανταλλακτικό που την αποκαθιστά.

Η σειρά A16B-3200 καλύπτει προϊόντα FANUC σε διάφορες γενιές και τύπους εφαρμογών.

Πλακέτες αυτής της σειράς βρίσκονται σε ράφια κύριων ελεγκτών CNC, σε μονάδες ενισχυτών σερβοκινητήρων και ατράκτων, και σε εξειδικευμένες μονάδες ελέγχου.

Ασφάλεια Χειρισμού και Εγκατάστασης

Οι πλακέτες ελέγχου για συστήματα κίνησης απαιτούν τυπικές προφυλάξεις αντιστατικού χειρισμού.

Τα ολοκληρωμένα κυκλώματα οδηγών πύλης (gate driver ICs) και τα εξαρτήματα επεξεργασίας αναλογικών σημάτων στις πλακέτες ελέγχου κίνησης είναι ευαίσθητα στην ηλεκτροστατική εκφόρτιση. Γειωθείτε πριν χειριστείτε την πλακέτα.

Χειριστείτε από τις άκρες. Αποφύγετε την επαφή με τις γραμμές κυκλώματος, τους ακροδέκτες των εξαρτημάτων και τις επαφές των συνδετήρων.

Πριν εγκαταστήσετε μια πλακέτα αντικατάστασης, απενεργοποιήστε πλήρως τη μονάδα κίνησης και αφήστε τους πυκνωτές του DC bus να εκφορτιστούν — αυτό συνήθως διαρκεί τουλάχιστον πέντε λεπτά μετά την αφαίρεση της τροφοδοσίας AC.

Η υπολειπόμενη ενέργεια στους πυκνωτές της μονάδας κίνησης μπορεί να προκαλέσει τραυματισμό και μπορεί επίσης να καταστρέψει την πλακέτα αντικατάστασης εάν εγκατασταθεί ενώ το bus είναι υπό τάση.

Μετά την εγκατάσταση, επιβεβαιώστε ότι όλοι οι συνδετήρες έχουν εισαχθεί πλήρως πριν επαναφέρετε την τροφοδοσία.

Μερικώς συνδεδεμένοι συνδετήρες είναι μια συχνή αιτία σφαλμάτων μετά την αντικατάσταση που εμφανίζονται ως βλάβες πλακέτας, αλλά είναι στην πραγματικότητα προβλήματα σύνδεσης.

Αναγνώριση Αριθμού Εξαρτήματος

Η σειρά A16B-3200 περιέχει πολλές παραλλαγές που εξυπηρετούν διαφορετικές λειτουργίες. Δύο πλακέτες από αυτή τη σειρά μπορεί να είναι φυσικά παρόμοιες ενώ εξυπηρετούν εντελώς διαφορετικές λειτουργίες. Ο πλήρης αριθμός εξαρτήματος — συμπεριλαμβανομένου του επιθήματος -0515 — είναι ο μόνος αξιόπιστος αναγνωριστικός κωδικός.

Πριν προμηθευτείτε ένα ανταλλακτικό, επιβεβαιώστε τον ακριβή αριθμό εξαρτήματος από την ετικέτα στην πλακέτα που αντικαθίσταται.

Μην αντικαθιστάτε έναν διαφορετικό αριθμό επιθήματος A16B-3200 χωρίς επιβεβαιωμένες πληροφορίες συμβατότητας.

Μια λανθασμένη παραλλαγή θα παράγει λανθασμένη ή ανύπαρκτη λειτουργία ελέγχου.

Συχνές Ερωτήσεις

Ε1: Μια μονάδα κίνησης παρουσιάζει σφάλμα με κωδικό σφάλματος ελέγχου. Τα τρανζίστορ ισχύος και οι πυκνωτές ελέγχονται ως καλά. Θα μπορούσε το A16B-3200-0515 να είναι υπεύθυνο;

Οι κωδικοί σφάλματος ελέγχου με άθικτα εξαρτήματα ισχύος οδηγούν απευθείας στην ενότητα πλακέτας ελέγχου.

Το στάδιο ισχύος της μονάδας κίνησης είναι μηχανικά λειτουργικό, αλλά τα ηλεκτρονικά ελέγχου αναφέρουν σφάλμα.

Προσδιορίστε ποια πλακέτα στην ενότητα ελέγχου παράγει τον συγκεκριμένο κωδικό σφάλματος από την τεκμηρίωση σφαλμάτων της μονάδας κίνησης, και στη συνέχεια προμηθευτείτε το κατάλληλο ανταλλακτικό.

Ε2: Η πλακέτα αφαιρέθηκε για επιθεώρηση και δεν παρουσιάζει ορατή ζημιά. Θα πρέπει να επανεγκατασταθεί ή να αντικατασταθεί;

Η οπτική επιθεώρηση από μόνη της δεν επιβεβαιώνει την ηλεκτρική λειτουργία. Πολλές μορφές αστοχίας — εσωτερικές αστοχίες IC, υποβαθμισμένοι πυκνωτές, συγκολλήσεις υψηλής αντίστασης — δεν παρουσιάζουν ορατή ένδειξη.

Μια πλακέτα που περνάει την οπτική επιθεώρηση αλλά αφαιρέθηκε λόγω λειτουργικού σφάλματος θα πρέπει να δοκιμαστεί υπό τάση στο σύστημα πριν επιστρέψει σε λειτουργία.

Ε3: Μετά την αντικατάσταση της πλακέτας, η μονάδα κίνησης τροφοδοτείται, αλλά το σφάλμα επανεμφανίζεται μέσα σε λίγα λεπτά. Ήταν η πλακέτα αντικατάστασης ελαττωματική;

Ένα σφάλμα που επανεμφανίζεται γρήγορα μετά την αντικατάσταση της πλακέτας υποδηλώνει είτε ότι η πλακέτα αντικατάστασης έχει παρόμοιο σφάλμα, είτε ότι η αρχική αιτία του σφάλματος δεν ήταν η πλακέτα, είτε ότι μια συνθήκη στο περιβάλλον — αιχμή τάσης, θερμότητα, μόλυνση — καταστρέφει τις πλακέτες.

Διερευνήστε την αιτία του σφάλματος αντί να αντικαταστήσετε ξανά την πλακέτα χωρίς ανάλυση.

Ε4: Πώς μπορώ να επιβεβαιώσω ότι το A16B-3200-0515 είναι η σωστή πλακέτα για την εφαρμογή μου;

Διαβάστε τον αριθμό εξαρτήματος απευθείας από την ετικέτα της εγκατεστημένης πλακέτας. Ο αριθμός σειράς A16B-3200 συν το επίθημα -0515 μαζί αποτελούν τον πλήρη αριθμό εξαρτήματος.

Διασταυρώστε με την ηλεκτρική τεκμηρίωση του μηχανήματος ή τη λίστα εξαρτημάτων της μονάδας κίνησης.

Ο αριθμός εξαρτήματος στην πλακέτα είναι ο οριστικός αναγνωριστικός κωδικός — μην βασίζεστε μόνο στις διαστάσεις ή στην εμφάνιση του συνδετήρα.

Ε5: Είναι εφικτή η επισκευή σε επίπεδο εξαρτήματος για το A16B-3200-0515;

Η επισκευή σε επίπεδο εξαρτήματος είναι εφικτή για ορισμένους τύπους σφαλμάτων — αστοχίες συσκευών προστασίας, καμένες ασφάλειες στην πλακέτα, ζημιά συνδετήρων, οξειδωμένες επαφές.

Σφάλματα σε ιδιόκτητα ASICs της FANUC ή σε προσαρμοσμένα ICs γενικά δεν επισκευάζονται σε επίπεδο εξαρτήματος, καθώς αυτά τα μέρη δεν είναι ανεξάρτητα διαθέσιμα.

Ένας εξειδικευμένος τεχνικός επισκευής μονάδων κίνησης FANUC μπορεί να αξιολογήσει τη συγκεκριμένη μορφή αστοχίας και να συμβουλεύσει για την πρακτική πορεία επισκευής.
