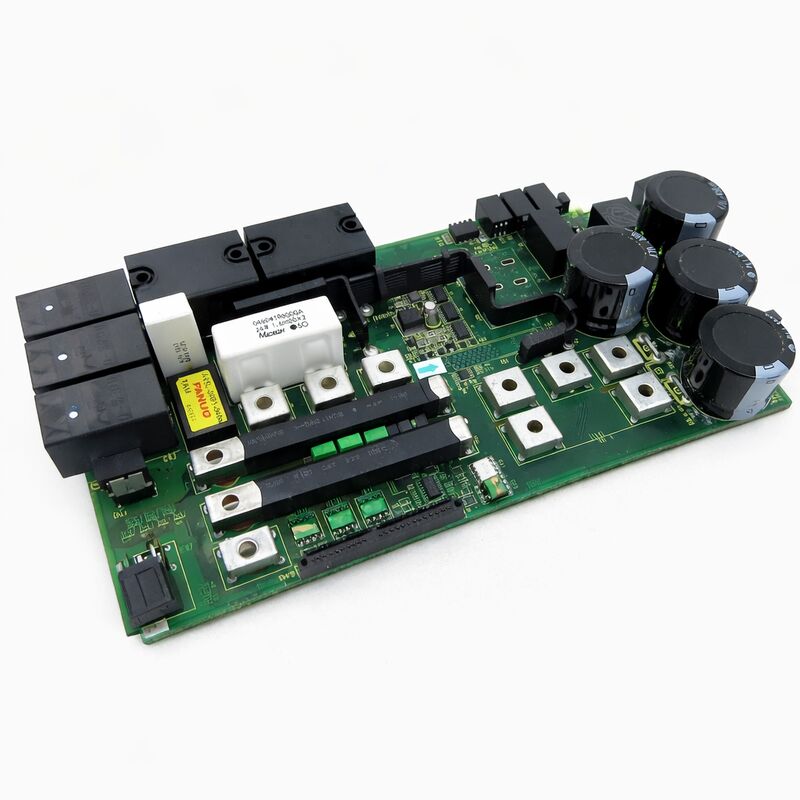

1 PC Νέο Fanuc IO Board A16B-3200-0513 A16B32000513 A16B-32OO-O513

FANUC A16B-3200-0513∙ A16B-3200 Σειρά Δυναμικά PCB ∙ FANUC CNC Βιομηχανική Αυτοματοποίηση, Ιαπωνία προέλευση

Αριθμός μέρους:Α16Β-3200-0513

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακας PCB / πίνακα τροφοδοσίας

Σειρά πίνακα:Α16Β-3200

Εφαρμογή:Συστήματα ελέγχου CNC και βιομηχανικών αυτοματισμών FANUC

Σύνοψη

The A16B-3200-0513 is a power printed circuit board from FANUC's A16B-3200 series — the family of controller boards that underpins FANUC's CNC and industrial automation platforms across multiple generations of machine tools, ρομπότ και συστήματα παραγωγής.

Τα πλαίσια ηλεκτρικής ενέργειας αυτής της σειράς είναι υπεύθυνα για την παραγωγή και διανομή των ρυθμιζόμενων τάσεων συνεχούς ρεύματος από τις οποίες εξαρτάται κάθε άλλη πλατφόρμα στον ελεγκτή.

Όταν το ηλεκτρικό συμβούλιο λειτουργεί σωστά, είναι αόρατο - το σύστημα ξεκινά, λειτουργεί και σταματά χωρίς περιστατικά.

Χωρίς πίνακα ισχύος σημαίνει ότι δεν λειτουργεί ο ελεγκτής, τελεία.

Η σειρά A16B-3200 της FANUC καλύπτει ένα ευρύ φάσμα λειτουργικών τύπων πλακών: κύρια πλαίσια CPU, πλαίσια Ε/Υ, κάρτες διεπαφής σερβο, και πλαίσια τροφοδοσίας.

Η πλακέτα τροφοδοσίας καταλαμβάνει μια ειδική θέση στο ράφι του ελεγκτή, μετατρέποντας την εισερχόμενη τροφοδοσία σε ακριβείς γραμμές τάσης που εξυπηρετούν τη λογική του ελεγκτή, τη μνήμη, την εμφάνιση,και κυκλώματα επικοινωνίας.

Οι ανοχές είναι στενές. FANUC's industrial-grade controller design specifies voltage rails that are regulated closely enough to ensure stable operation across the full range of ambient temperatures and load conditions the controller encounters.

Το A16B-3200-0513 εξυπηρετεί την ειδική πλατφόρμα ελεγκτή του εντός της οικογένειας A16B-3200.

Παρέχει την υποδομή ενέργειας από την οποία εξαρτώνται όλα τα άλλα πλαίσια αυτού του ελεγκτή, καθιστώντας το ένα από τα πιο θεμελιώδη συστατικά του συστήματος.

Βασικές προδιαγραφές

Κατανομή ισχύος στην αρχιτεκτονική CNC ελεγκτή FANUC

Ο ελεγκτής FANUC CNC είναι ένα συγκρότημα από λειτουργικά διαφορετικά πλαίσια που τοποθετούνται σε ράφι.η πλακέτα PMC εκτελεί τη λογική σκάλας μηχανήςΟι κάρτες ελεγκτικής διεπαφής επικοινωνούν με τους ενισχυτές κίνησης. Οι μονάδες μνήμης αποθηκεύουν τα δεδομένα παραμέτρων και προγράμματος.

Όλα αυτά τα πλαίσια χρειάζονται σταθερή, ρυθμιζόμενη ενέργεια συνεχούς ρεύματος για να λειτουργήσουν.

Στην αρχιτεκτονική του ελεγκτή A16B-3200, η πλακέτα ισχύος λαμβάνει την εισερχόμενη τροφοδοσία, συνήθως από το κύριο ντουλάπι ισχύος της μηχανής, και την συντελεί μέσω ρυθμιστών διακόπτη,γραμμικοί μεταρυθμιστές, και τα στάδια φιλτραρίσματος στις πολλαπλές σιδηροτροχιές τάσης που διανέμει το πίσω πλάνο του ελεγκτή.

Κάθε σιδηρόδρομος έχει καθορισμένη τάση και ισχύ που ταιριάζει με τα φορτία που εξυπηρετεί.

Το πίνακα ισχύος περιλαμβάνει επίσης κυκλώματα προστασίας: προστασία από υπερεμπόδιση που αποσυνδέει το σιδηρόδρομο πριν η υπερβολική τάση μπορεί να βλάψει τα πίνακα κατωτέρω,προστασία από υπερστροφή που εμποδίζει ένα βραχυκύκλωμα σε μια σιδηροτροχιά από την κατάρρευση σε άλλες, και κυκλώματα μαλακής εκκίνησης που αυξάνουν την τάση τροφοδοσίας σε ελεγχόμενη ακολουθία κατά την ενεργοποίηση.

Οι δείκτες LED στο μπροστινό πρόσωπο του πίνακα ισχύος, ορατοί μέσω του μπροστινού πάνελ του ελεγκτή ή απευθείας στον πίνακα, παρέχουν διάγνωση πρώτου επιπέδου.

Μια σιδηροτροχιά τροφοδοσίας που είναι εκτός ανοχής φωτίζει το αντίστοιχο LED.Αυτή η ταχεία οπτική ανατροφοδότηση είναι συχνά το σημείο εκκίνησης για τη διάγνωση εάν ένα σφάλμα του ελεγκτή προέρχεται από την πίνακα ισχύος ή αλλού.

Ελαττώματα στην ηλεκτρική μονάδα και τα συμπτώματά τους

Οι βλάβες των πινάκων ηλεκτρικής ενέργειας παράγουν αναγνωρίσιμα πρότυπα συμπτωμάτων που τα διακρίνουν από άλλες βλάβες των πινάκων των ελεγκτών.

Η πιο πλήρης λειτουργία βλάβης, κατά την οποία η πίνακα ισχύος δεν παράγει τίποτα, οδηγεί σε ένα σκοτεινό ελεγκτή: χωρίς οθόνη, χωρίς δραστηριότητα LED, χωρίς λειτουργία ανεμιστήρα.

Οι μερικές αποτυχίες είναι πιο συχνές και πιο διαγνωστικές.

Ένα μόνο σιδηρόδρομο που έχει παρασυρθεί χαμηλά ή έχει αποτύχει, προκαλεί δυσλειτουργία στις σανίδες που τροφοδοτούνται από αυτό το σιδηρόδρομο, ενώ οι σανίδες σε άλλες σιδηρόδρομες λειτουργούν κανονικά.

Ο ελεγκτής μπορεί να αρχίσει μερικώς, δείχνοντας κάποια δραστηριότητα στην οθόνη, και στη συνέχεια να σταματήσει με συναγερμό στο σημείο της ακολουθίας εκκίνησης του όπου καλεί για πρώτη φορά την αποτυχημένη σιδηροτροχιά.

Η ανίχνευση του συναγερμού στο στάδιο εκκίνησης και στη συνέχεια στο σιδηρόδρομο από το οποίο εξαρτάται το στάδιο αυτό είναι ένας αξιόπιστος τρόπος για να επιβεβαιωθεί ότι η πίνακα ισχύος είναι η πηγή σφάλματος.

Η υποβάθμιση που σχετίζεται με την ηλικία είναι ο κυρίαρχος μηχανισμός βλάβης για τα πλαίσια ισχύος σε ελεγκτές μακράς διάρκειας.Οι ηλεκτρολυτικοί πυκνωτές στα στάδια του ρυθμιστή διακόπτη και του φίλτρου εξόδου χάνουν χωρητικότητα και κερδίζουν ESR κατά τη διάρκεια ετών λειτουργίας σε αυξημένες θερμοκρασίες.

Το επηρεασμένο σιδηρόδρομο τροφοδοσίας αναπτύσσει κυματισμό που τελικά υπερβαίνει την ανοχή εισόδου των πινάκων.Διαφθορά παραμέτρου, ή ασταθής συμπεριφορά που εξαρτάται από τη θερμοκρασία και επιδεινώνεται καθώς ο ελεγκτής θερμαίνεται κατά τη λειτουργία.

Διαθεσιμότητα παλαιών εξαρτημάτων

Οι πλακέτες της σειράς A16B-3200 της FANUC από προηγούμενες γενιές ελεγκτών δεν παράγονται πλέον.

Η αλυσίδα εφοδιασμού της λιανικής αγοράς για τις εν λόγω πλακέτες ̇ εξέτασε τις πλεονάζουσες μονάδες από τα μηχανοκίνητα μηχανήματα, τις επαγγελματικά ανακαινισμένες πλακέτες με ανακαινισμένους πυκνωτές και τις λειτουργικές δοκιμές,και υπηρεσίες επισκευής για συγκεκριμένα ελαττώματα σε επίπεδο κατασκευαστικού στοιχείου είναι η κύρια πηγή αντικατάστασης.

Όταν αγοράζετε εναλλακτικό A16B-3200-0513, επιβεβαιώστε τον ακριβή αριθμό του εξαρτήματος από την ίδια την ετικέτα του πίνακα.

Τα πίνακα ηλεκτρικής ενέργειας της σειράς A16B-3200 που διαφέρουν με το προσθέσιμο ψηφίο μπορεί να έχουν διαφορετικές προδιαγραφές σιδηροτροχιάς τάσης, διαταγές συνδέσμων ή ονομαστικές ισχύς.Η φυσική ομοιότητα δεν αποτελεί αξιόπιστο δείκτη συμβατότητας.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής FANUC ενεργοποιείται, αλλά κλείνει μετά από λίγα λεπτά λειτουργίας. Δεν εμφανίζεται κανένας κωδικός συναγερμού πριν από τη διακοπή λειτουργίας.

Η θερμική διακοπή μετά από περίοδο θέρμανσης είναι ένα κλασικό σύμπτωμα της γήρανσης των ηλεκτρολυτικών πυκνωτών στο στάδιο ρυθμιστή εναλλαγής της μονάδας ισχύος.

Καθώς οι πυκνωτές γερνούν, το ESR τους αυξάνεται με την θερμοκρασία.

Όταν η πλακέτα θερμαίνεται, η άνοδος του ESR προκαλεί κύμα τροφοδοσίας που υπερβαίνει το κατώτατο όριο που ενεργοποιεί την προστασία υπερεμάνσεως ή υπερεμάνσεως, κλείνοντας το σύστημα.

Αυτό το σύμπτωμα που εμφανίζεται μετά από μια περίοδο κανονικής λειτουργίας υποδηλώνει έντονα ότι η πηγή βλάβης είναι η μονάδα ηλεκτρικής ενέργειας.

ΕΡΩΤΗΣΗ 2: Μετά από ένα συμβάν υπερβολικής ισχύος, ο ελεγκτής δεν ενεργοποιείται καθόλου. Η εισερχόμενη τροφοδοσία έχει επιβεβαιωθεί ως φυσιολογική. Είναι πιθανό να έχει υποστεί βλάβη το πίνακα ισχύος;

Τα γεγονότα παροχής ενέργειας συχνά βλάπτουν τις πλακέτες ηλεκτρικής ενέργειας.

Η τάση υπερτάξεως φτάνει στα τερματικά εισόδου της πλακέτας ηλεκτρικής ενέργειας πριν η προστασία της πλακέτας μπορεί να ανταποκριθεί.

Τα πιο ευάλωτα συστατικά είναι οι διόδοι ευθυγραμμιστή εισόδου, οι πυκνωτές φίλτρου εισόδου και τα πρωτογενή τρανζίστορα διακόπτη.

Αν η εισερχόμενη τροφοδοσία είναι κανονική και ο ελεγκτής δεν δείχνει σημάδια ζωής, η τροφοδοσία είναι ο πρώτος ύποπτος.Ελέγξτε τυχόν προσβάσιμες ασφάλειες στην επιφάνεια πριν παραγγείλετε μια αντικατάσταση.

Ε3: Ένας άξονας στο CNC δείχνει σέρβο συναγερμούς, ενώ οι άλλοι άξονες είναι φυσιολογικοί.

Είναι απίθανο να προκύψει από το πίνακα ισχύος ένας ενιαίος άξονας συναγερμού με όλες τις σιδηροτροχιές ισχύος να δείχνουν φυσιολογικές.

Η μονάδα τροφοδοσίας τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών τροχών.

Οι συναγερμοί με έναν άξονα δείχνουν τον ενισχυτή σερβο για τον συγκεκριμένο άξονα, τον κινητήρα, το καλώδιο ανατροφοδότησης ή τα κυκλώματα διεπαφής σερβο ειδικά για τον συγκεκριμένο άξονα.Η πίνακα ισχύος μπορεί να αφαιρεθεί ως πιθανή αιτία σε αυτή την περίπτωση.

Ε4: Πώς πρέπει να αποθηκεύεται ένα εφεδρικό A16B-3200-0513 για να διατηρηθεί η λειτουργικότητά του;

Διατηρείται σε σταθερή θερμοκρασία δωματίου και χαμηλή σχετική υγρασία.

Αποφύγετε τον κύκλο της θερμοκρασίας, ο οποίος πιέζει τις συνδέσεις συγκόλλησης στα εξαρτήματα που τοποθετούνται στην επιφάνεια της σανίδας.

Αν η σανίδα έχει αποθηκευτεί για περισσότερα από μερικά χρόνια,να ελέγχει τους ηλεκτρολυτικούς πυκνωτές για ορατά σημάδια υποβάθμισης, πρησμένα μέρη ή διαρροές ηλεκτρολυτών πριν από την εγκατάσταση σε μηχανή παραγωγής.

Για μακροχρόνια αποθήκευση, η περιοδική αναμόρφωση των ηλεκτρολυτικών πυκνωτών παρατείνει τη διάρκεια ζωής τους.

Ε5: Υπάρχει διαθέσιμο ανακαινισμένο A16B-3200-0513.

Μια σωστή ανακαίνιση της πλακέτας ισχύος περιλαμβάνει την αντικατάσταση όλων των ηλεκτρολυτικών πυκνωτών με νέα εξαρτήματα που ανταποκρίνονται στην αρχική προδιαγραφή (ή με ονομαστικούς πυκνωτές με ισοδύναμες ή καλύτερες προδιαγραφές),επιθεώρηση και αντικατάσταση τυχόν αποτυχημένων διατάξεων προστασίας, λειτουργική δοκιμή υπό φορτίο με όλες τις σιδηροτροχιές εξόδου μετρούμενες σε ονομαστικό ρεύμα,και επαλήθευση ότι η πλακέτα πληροί τις προδιαγραφές για την ακρίβεια τάσης και κυματισμό.

Ο καλλυντικός καθαρισμός και η επιθεώρηση για τυχόν σωματικές ζημιές ολοκληρώνουν μια πλήρη ανακαίνιση.
