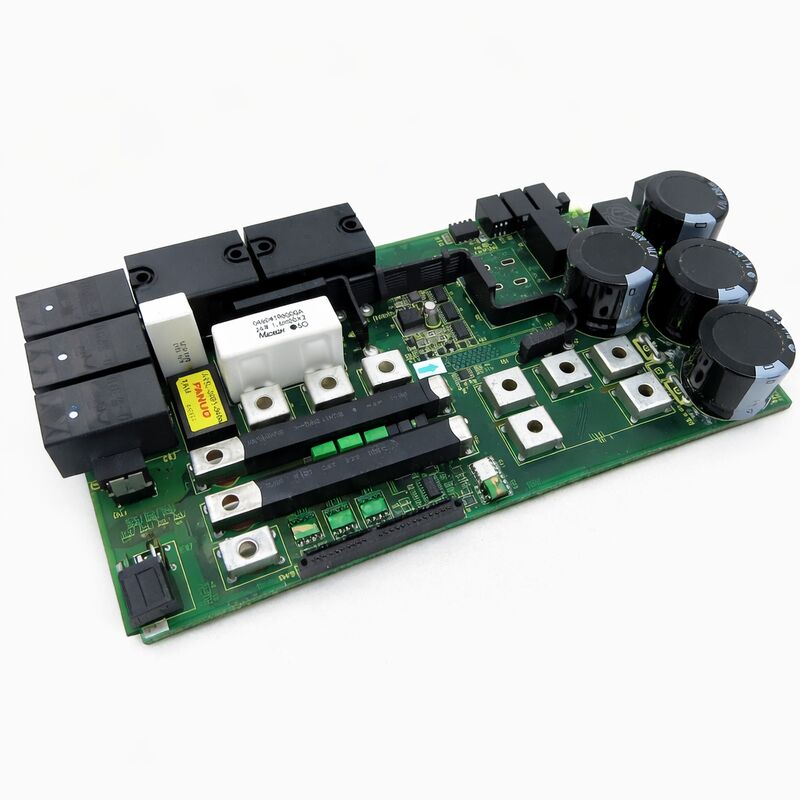

1 PC Νέος πίνακας Fanuc IO A16B-3200-0500 A16B32000500 A16B-32OO-O5OO

FANUC A16B-3200-0500 | Πλακέτα Εισόδου/Εξόδου — Σειρά 0i-B CNC, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A16B-3200-0500

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Πλακέτα Εισόδου/Εξόδου

Σειρά Πλακέτας: A16B-3200

Συμβατά Συστήματα: Ελεγκτές CNC FANUC Σειράς 0i-B

Εφαρμογή: Διεπαφή Εισόδου/Εξόδου και επικοινωνία δεδομένων

Επισκόπηση

Το A16B-3200-0500 είναι η πλακέτα τυπωμένου κυκλώματος εισόδου/εξόδου που χρησιμοποιείται συνήθως στον ελεγκτή CNC FANUC Σειράς 0i-B. Το 0i-B — η δεύτερη γενιά της συμπαγούς οικογένειας CNC 0i της FANUC — υιοθετήθηκε ευρέως σε κέντρα περιστροφής και κέντρα κατεργασίας κατά τη διάρκεια της παραγωγής του.

Η πλακέτα εισόδου/εξόδου είναι η πλακέτα που είναι υπεύθυνη για τη διεπαφή ψηφιακών εισόδων και εξόδων μεταξύ του ελεγκτή CNC και της καλωδίωσης πεδίου του μηχανήματος.

Κάθε ανάγνωση αισθητήρα και κάθε έξοδος ρελέ από το πρόγραμμα σκάλας του PMC περνάει από αυτήν την πλακέτα στην πορεία της μεταξύ της λογικής του ελεγκτή και του φυσικού μηχανήματος.

Το 0i-B σχεδιάστηκε για οικονομικά αποδοτική, πλήρως εξοπλισμένη απόδοση CNC σε μια συμπαγή συσκευασία.

Έφερε τη δυνατότητα της σειράς i της FANUC σε μηχανήματα όπου το πλήρους μεγέθους 16i ή 18i θα ήταν υπερβολικό.

Η πλακέτα εισόδου/εξόδου σε αυτήν την αρχιτεκτονική εκτελεί την ίδια λειτουργία διεπαφής πεδίου με τις πλακέτες εισόδου/εξόδου σε μεγαλύτερα συστήματα FANUC, κλιμακωμένη στις απαιτήσεις εισόδου/εξόδου του 0i-B.

Το A16B-3200-0500 είναι η πλακέτα που εκτελεί αυτήν τη λειτουργία.

Στη αρθρωτή δομή του ελεγκτή 0i-B, η πλακέτα εισόδου/εξόδου βρίσκεται δίπλα στην κύρια πλακέτα CPU και την τροφοδοσία.

Δρομολογεί τα ψηφιακά σήματα εισόδου από το μηχάνημα — διακόπτες ορίου, αισθητήρες εγγύτητας, διακόπτες πίεσης, κουμπιά πίνακα χειριστή — στο μητρώο εισόδου του PMC.

Οδηγεί τα σήματα εξόδου από το PMC — ηλεκτροβαλβίδες, πηνία ρελέ, ενεργοποίηση ατράκτου, έλεγχος αντλίας ψυκτικού — προς το υλικό του μηχανήματος.

Αυτή η αμφίδρομη διεπαφή πεδίου είναι ο κύριος σκοπός της πλακέτας εισόδου/εξόδου.

Βασικές Προδιαγραφές

Αρχιτεκτονική Εισόδου/Εξόδου στο Σύστημα 0i-B

Ο ελεγκτής 0i-B χρησιμοποιεί I/O Link — το πρωτόκολλο σειριακής επικοινωνίας της FANUC για τη σύνδεση συσκευών εισόδου/εξόδου με το CNC.

Η πλακέτα εισόδου/εξόδου στο 0i-B συμμετέχει στο δίκτυο I/O Link. Τα σήματα από την καλωδίωση του μηχανήματος φτάνουν στους συνδέσμους της πλακέτας εισόδου/εξόδου, ψηφιοποιούνται και στη συνέχεια μεταδίδονται μέσω I/O Link στο PMC. Οι εντολές εξόδου από το PMC ταξιδεύουν πίσω μέσω I/O Link στην πλακέτα εισόδου/εξόδου, η οποία οδηγεί το κατάλληλο κύκλωμα εξόδου.

Αυτή η αρχιτεκτονική σειριακής σύνδεσης σημαίνει ότι η φυσική απόσταση μεταξύ του ελεγκτή CNC και του σημείου εγκατάστασης της πλακέτας εισόδου/εξόδου δεν περιορίζεται από το μήκος των μεμονωμένων καλωδίων σήματος.

Το καλώδιο I/O Link μεταφέρει όλα τα δεδομένα καναλιών μεταξύ του ελεγκτή και του υλικού εισόδου/εξόδου — ένα σημαντικό πρακτικό πλεονέκτημα σε εγκαταστάσεις μηχανών όπου το ντουλάπι CNC και ο πίνακας ελέγχου του μηχανήματος μπορεί να χωρίζονται από μια απόσταση που θα καθιστούσε ανέφικτες τις μεμονωμένες διαδρομές καλωδίων.

Η πλακέτα εισόδου/εξόδου επεξεργάζεται τα ακατέργαστα σήματα πεδίου — απόσβεση εισόδων, προστασία από παροδικό θόρυβο, διαχείριση συνθηκών βραχυκυκλώματος εξόδου.

Αυτή η διαμόρφωση σήματος σημαίνει ότι το PMC λαμβάνει καθαρές, αξιόπιστες ψηφιακές αναπαραστάσεις της πραγματικής κατάστασης του μηχανήματος αντί για ακατέργαστα σήματα που υπόκεινται στο θόρυβο και τις μεταβατικές μεταγωγές ενός ενεργού βιομηχανικού περιβάλλοντος.

Πλαίσιο Συστήματος 0i-B

Η γενιά ελεγκτών 0i-B — που καλύπτει το 0i-TB για περιστροφή και το 0i-MB για φρεζάρισμα — κάλυψε την κύρια αγορά μηχανών κατά τη διάρκεια της παραγωγής του. Η FANUC το εξόπλισε με τη μηχανή σκάλας PMC-SB7 (στην παραλλαγή κύριας πλακέτας -0491), επικοινωνία σερβομηχανισμού FSSB και τη διεπαφή πεδίου I/O Link που παρέχεται μέσω αυτής της πλακέτας.

Μαζί, αυτά όρισαν ένα πλήρες, σύγχρονο σύστημα CNC.

Μηχανήματα κατασκευασμένα στην πλατφόρμα 0i-B παραμένουν σε ενεργή παραγωγική λειτουργία παγκοσμίως. Τα ανταλλακτικά συντήρησης για αυτά τα μηχανήματα έχουν σταθερή ζήτηση.

Η πλακέτα εισόδου/εξόδου A16B-3200-0500, ως μία από τις πλακέτες που αντικαθίστανται στο πεδίο στη στοίβα του 0i-B, προμηθεύεται όταν ένα σφάλμα που σχετίζεται με την είσοδο/έξοδο εντοπίζεται στην πλακέτα αντί στην καλωδίωση πεδίου ή στις συνδεδεμένες συσκευές εισόδου/εξόδου.

Απομόνωση Σφαλμάτων — Πλακέτα ή Καλωδίωση;

Τα σφάλματα εισόδου/εξόδου στα συστήματα CNC είναι από τα πιο συνηθισμένα προβλήματα συντήρησης, αλλά δεν εντοπίζονται όλα τα σφάλματα εισόδου/εξόδου στην πλακέτα εισόδου/εξόδου. Το πρώτο βήμα σε οποιαδήποτε διερεύνηση σφάλματος εισόδου/εξόδου είναι να επιβεβαιωθεί ποιο στοιχείο έχει υποστεί βλάβη: η συσκευή πεδίου, η καλωδίωση ή η πλακέτα.

Οι οθόνες διαγνωστικών του CNC του PMC δείχνουν την κατάσταση σε πραγματικό χρόνο κάθε καναλιού εισόδου/εξόδου. Εάν ένα κανάλι διαβάζει λανθασμένα, παρακολουθήστε το ενώ ενεργοποιείτε φυσικά τη συσκευή πεδίου ή μετράτε το σήμα της καλωδίωσης.

Ένα κανάλι που διαβάζει λανθασμένα όταν το σήμα της καλωδίωσης επιβεβαιώνεται ως σωστό στους συνδέσμους της πλακέτας υποδεικνύει την πλακέτα.

Ένα κανάλι που διαβάζει σωστά μόνο όταν το σήμα πεδίου είναι πάνω από ένα ορισμένο όριο μπορεί να υποδεικνύει ένα υποβαθμισμένο κύκλωμα εισόδου στην πλακέτα.

Πολλά κανάλια εισόδου/εξόδου που αποτυγχάνουν ταυτόχρονα — ειδικά κανάλια στην ίδια ομάδα συνδέσμων — υποδεικνύουν ισχυρότερα σφάλμα πλακέτας παρά πρόβλημα καλωδίωσης πεδίου, το οποίο συνήθως επηρεάζει μία διαδρομή σήματος κάθε φορά.

Συχνές Ερωτήσεις

Ε1: Πολλές είσοδοι σταμάτησαν να διαβάζουν σωστά μετά από μια υπέρταση ρεύματος στο δωμάτιο του μηχανήματος. Η καλωδίωση ελέγχεται ως καλή. Είναι πιθανό να έχει υποστεί ζημιά το A16B-3200-0500;

Οι υπερτάσεις ρεύματος συνήθως προκαλούν ζημιά στα κυκλώματα εισόδου της πλακέτας εισόδου/εξόδου, επειδή οι είσοδοι συνδέονται απευθείας στην καλωδίωση πεδίου όπου διαδίδεται η ενέργεια της υπέρτασης.

Τα εξαρτήματα προστασίας στην πλακέτα απορροφούν την ενέργεια της υπέρτασης, αλλά επαναλαμβανόμενα συμβάντα ή μια σοβαρή υπέρταση μπορούν να προκαλέσουν ζημιά στα κυκλώματα εισόδου πέρα από το στάδιο προστασίας.

Με την καλωδίωση να έχει επιβεβαιωθεί ως καλή, η πλακέτα είναι το επόμενο στοιχείο που πρέπει να διερευνηθεί.

Ελέγξτε αν οι επηρεαζόμενες είσοδοι βρίσκονται όλες σε μία ομάδα συνδέσμων — οι ομαδοποιημένες βλάβες συχνά επιβεβαιώνουν ζημιά στην πλακέτα.

Ε2: Το PMC του μηχανήματος 0i-B εμφανίζει συναγερμό, αλλά όλη η καλωδίωση πεδίου ελέγχεται κανονικά. Η πλακέτα εισόδου/εξόδου δεν έχει ορατή ζημιά. Θα μπορούσε η πλακέτα να είναι ελαττωματική χωρίς ορατά σημάδια;

Ναι. Πολλές βλάβες πλακέτας εισόδου/εξόδου — υποβαθμισμένοι οπτοαπομονωτές, αποτυχημένα ολοκληρωμένα κυκλώματα οδηγών εξόδου, συνδέσεις γείωσης υψηλής αντίστασης — δεν παράγουν ορατή φυσική ένδειξη.

Μια πλακέτα που φαίνεται άθικτη μπορεί να έχει ελαττωματικά εσωτερικά εξαρτήματα.

Εάν η καλωδίωση και οι συσκευές πεδίου επιβεβαιωθούν ως καλές, η πλακέτα εισόδου/εξόδου θα πρέπει να αντικατασταθεί ως το επόμενο διαγνωστικό βήμα. Εγκαταστήστε την αντικατάσταση και επιβεβαιώστε ότι ο συναγερμός εκκαθαρίζεται πριν ολοκληρώσετε τη διάγνωση.

Ε3: Μπορεί το A16B-3200-0500 από ένα μηχάνημα 0i-TB να χρησιμοποιηθεί σε ένα μηχάνημα 0i-MB;

Το υλικό της πλακέτας εισόδου/εξόδου εξυπηρετεί την ίδια λειτουργία τόσο σε διαμορφώσεις 0i-TB (περιστροφής) όσο και 0i-MB (φρεζαρίσματος).

Η ίδια η πλακέτα δεν διαφοροποιεί μεταξύ τύπων μηχανών — παρέχει σύνδεση εισόδου/εξόδου πεδίου για όποια σκάλα PMC φορτωθεί στον ελεγκτή.

Επιβεβαιώστε ότι η αναθεώρηση της πλακέτας και η διαμόρφωση του I/O Link είναι συμβατές.

Εάν ο αριθμός εξαρτήματος και η αναθεώρηση ταιριάζουν, η πλακέτα είναι εναλλάξιμη μεταξύ εγκαταστάσεων 0i-TB και 0i-MB.

Ε4: Μετά την αντικατάσταση της πλακέτας εισόδου/εξόδου, κάποιες έξοδοι λειτουργούν αλλά άλλες όχι. Το πρόγραμμα PMC φαίνεται σωστό. Τι πρέπει να ελεγχθεί;

Οι μη λειτουργικές έξοδοι μετά την αντικατάσταση της πλακέτας με ένα σωστό πρόγραμμα PMC υποδεικνύουν την ανάθεση διευθύνσεων εξόδου.

Επιβεβαιώστε ότι ο χάρτης διευθύνσεων Y του PMC ταιριάζει με την ανάθεση συνδέσμων της πλακέτας εισόδου/εξόδου για τις επηρεαζόμενες εξόδους.

Επαληθεύστε επίσης ότι τυχόν παράμετροι διαμόρφωσης εξόδου στο CNC που καθορίζουν αναθέσεις καναλιών εξόδου έχουν ρυθμιστεί σωστά.

Εάν η ανάθεση διευθύνσεων έχει επιβεβαιωθεί, δοκιμάστε τα μη λειτουργικά κανάλια εξόδου απευθείας με τη λειτουργία αναγκαστικής εξόδου του PMC για να επιβεβαιώσετε εάν το υλικό ανταποκρίνεται.

Ε5: Αντικαταστάθηκε η πλακέτα εισόδου/εξόδου. Τώρα το μηχάνημα ενεργοποιείται, αλλά το I/O Link αποτυγχάνει να δημιουργήσει σύνδεση. Τι υποδεικνύει αυτό;

Μια αποτυχία I/O Link μετά από αντικατάσταση πλακέτας υποδεικνύει είτε ασυμφωνία διαμόρφωσης I/O Link μεταξύ της νέας πλακέτας και του ελεγκτή, είτε ελαττωματική σύνδεση καλωδίου I/O Link, είτε βλάβη στην πλακέτα αντικατάστασης.

Ελέγξτε το καλώδιο I/O Link μεταξύ της κύριας πλακέτας CPU και της πλακέτας εισόδου/εξόδου — επιβεβαιώστε ότι και τα δύο άκρα είναι ασφαλώς συνδεδεμένα.

Επιβεβαιώστε επίσης ότι η διαμόρφωση της υποδοχής I/O Link στις παραμέτρους του CNC ταιριάζει με τη διεύθυνση I/O Link της νέας πλακέτας.

Εάν και τα δύο έχουν επιβεβαιωθεί ως σωστά, η πλακέτα αντικατάστασης μπορεί να είναι η ίδια ελαττωματική.
