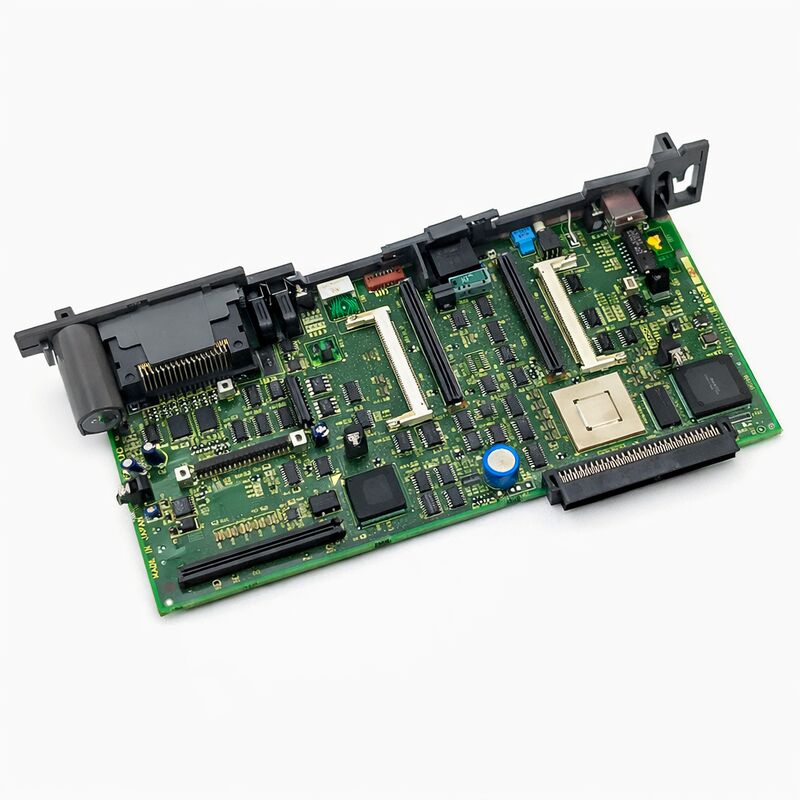

FANUC A16B-3200-0425 Πίνακας επεξεργασίας A16B32000425 A16B-32OO-O425

FANUC A16B-3200-0425∙ F21i-B DPL Διαχωρισμένο κύριο CPU PCB ∙ Σειρά 21i-B CNC

Η βασική πλακέτα του ελεγκτή 21i-B

Το A16B-3200-0425 είναι το κύριο PCB CPU για το CNC σειράς 21i-B της FANUC, η πλακέτα που τρέχει το λογισμικό χειρισμού CNC, εκτελεί το πρόγραμμα σκάλας PMC, διαχειρίζεται τη μνήμη και τις διεπαφές I/O,και συντονίζει όλες τις λειτουργίες του ελεγκτή μέσω του backplaneΌταν αυτό το πλακέτο αποτύχει, ο ελεγκτής είναι ανενεργός και το μηχάνημα σταματά εντελώς.

Η σειρά 21i-B είναι η συμπαγή πλατφόρμα της σειράς i της FANUC για μικρά και μεσαία εργαλεία μηχανήσεων, μικρά κέντρα επεξεργασίας και πολυλειτουργικά μηχανήματα που λειτουργούν συνήθως με δύο έως τέσσερις ελεγχόμενους άξονες.Παρέχει την ποιότητα και την αξιοπιστία της σειράς i μέσα σε ένα μικρότερο σύνολο χαρακτηριστικών από τα 16i και 18i.γνωστή διεπαφή χειριστή) είναι κοινή στις μεγαλύτερες πλατφόρμες της σειράς i, έτσι ώστε τα προγράμματα μερών και οι διαδικασίες του χειριστή να μεταφέρονται χωρίς αλλαγές.

DPL ξεχωριστόπροσδιορίζει την αρχιτεκτονική: τα ηλεκτρονικά στοιχεία του CPU και η διεπαφή οθόνης βρίσκονται σε ξεχωριστές πλακέτες.Η πλακέτα του CPU χειρίζεται όλες τις επεξεργασίες ανεξάρτητα και συνδέεται με την μονάδα οθόνης μέσω καθορισμένων συνδέσεων διεπαφήςΕάν η οθόνη αποτύχει, η πλακέτα του CPU είναι αμετάβλητη και αντίστροφα.

Βασικές προδιαγραφές

21i-B έναντι 16i και 18i

Η σειρά A16B-3200 καλύπτει τα κύρια πλαίσια CPU σε πολλαπλές γενιές CNC της σειράς I. Η σειρά A16B-3200-0425 είναι ειδικά η παραλλαγή F21i-B.και 21i χρησιμοποιούν διαφορετικούς αριθμούς μερών κύριας πλακέτας CPU εντός αυτής της οικογένειαςΗ εγκατάσταση του A16B-3200-0425 σε ένα 16i ή 18i οδηγεί σε αποτυχία εκκίνησης.Επιβεβαιώστε ότι το μηχάνημα είναι σειρά 21i-B πριν παραγγείλετε.

Αντικατάσταση αυτού του πίνακα. Η αντιγραφή δεδομένων είναι υποχρεωτική.

Ένα αναπληρωματικό A16B-3200-0425 φτάνει με το εργοστασιακό λογισμικό λειτουργίας CNC στο FROM του.και αποθηκευμένα προγράμματα ζουν στις ενότητες μνήμης και πρέπει να αποκατασταθούν από το αντίγραφο ασφαλείας μετά την ανταλλαγή της πλακέτας.

Αν το backup είναι ολοκληρωμένο, η αποκατάσταση των δεδομένων είναι μια καθορισμένη διαδικασία.Η ανάκτηση του μηχανήματος απαιτεί την ανασυγκρότηση των παραμέτρων που έχουν οριστεί από την τεκμηρίωση, η οποία είναι χρονοβόρα και απαιτεί στενή γνώση της αρχικής διαμόρφωσης του μηχανήματος.

Πριν καταλήξω στο συμπέρασμα ότι το συμβούλιο απέτυχε, check control power supply voltages and confirm all backplane and memory module connectors are fully seated — a failing power supply or a partially disengaged connector produces identical symptoms to a failed CPU board at a fraction of the cost.

Γενικές ερωτήσεις

Ερώτηση 1: Εμφανίζεται σφάλμα στη μνήμη RAM κατά την ενεργοποίηση μετά από διακοπή ρεύματος.

Ένα σφάλμα της μνήμης RAM μετά από διακοπή ρεύματος σημαίνει συνήθως απώλεια δεδομένων SRAM που προκαλείται από εξάντληση της μπαταρίας ∙ τα δεδομένα παραμέτρων διατήρησης της μπαταρίας κατά τη διάρκεια της διακοπής ρεύματος έχουν εξαντληθεί.Ελέγξτε την τάση της μπαταρίας και αντικαταστήστε τοΜόνο αν ο συναγερμός συνεχίζεται μετά την αντικατάσταση της μπαταρίας και την αποκατάσταση των παραμέτρων, θα πρέπει να διερευνηθεί η πλακέτα του CPU.

Ε2: Μετά από ένα γεγονός κεραυνού, κανένα LED δεν φωτίζει στο πλαίσιο.

Ελέγξτε την μονάδα τροφοδοσίας του ελεγκτή πριν από την επιφάνεια.Εάν η παροχή ενέργειας δεν παρέχει σωστές τάσειςΜέτρηση τάσεων τροφοδοσίας στην είσοδο ισχύος του πίνακα πριν από το συμπέρασμα ότι το πίνακα είναι λάθος.

Ε3: Η επιφάνεια αντικατάστασης έχει εγκατασταθεί και ο ελεγκτής έχει ξεκινήσει, αλλά οι λειτουργίες του μηχανήματος δεν λειτουργούν σωστά.

Η λανθασμένη συμπεριφορά μετά την αποκατάσταση υποδηλώνει ότι είτε το αντίγραφο ασφαλείας ήταν ελλιπές είτε η έκδοση λογισμικού FROM στην πλακέτα αντικατάστασης διαφέρει από την αρχική.Μια διαφορετική έκδοση FROM μπορεί να ερμηνεύει διαφορετικά ορισμένες τιμές παραμέτρων ή να εφαρμόζει διαφορετικά προεπιλεγμένα. Συγκρίνετε τις εκδόσεις FROM μεταξύ της αρχικής και της επιφάνειας αντικατάστασης αν διαφέρουν, η φόρτωση της σωστής έκδοσης FROM είναι το πρώτο βήμα πριν από την περαιτέρω αντιμετώπιση προβλημάτων των παραμέτρων.

Ε4: Πώς επιβεβαιώνεται ένα σφάλμα της πλακέτας του CPU χωρίς να υπάρχει διαθέσιμη εναλλακτική πλακέτα;

Καταγράψτε όλους τους κωδικούς συναγερμού και την ακολουθία τους κατά την εκκίνηση.Ελέγξτε τους διαγνωστικούς δείκτες LED του πίνακα ς ς .Αντιστοιχία καταστάσεων LED και κωδικών συναγερμού με τα διαγνωστικά διαγράμματα ροής της πλακέτας CPU του εγχειριδίου συντήρησης.

Ε5: Είναι ο A16B-3200-0425 συμβατός με οποιονδήποτε 16i ή 18i ελεγκτή;

Το A16B-3200-0425 είναι η παραλλαγή F21i-B.και 21i χρησιμοποιούν διαφορετικές προδιαγραφές κύριας πλακέτας CPU εντός της οικογένειας A16B-3200 ∙ αρχιτεκτονική και περιφερειακή συνδεσιμότητα διαφέρουν μεταξύ αυτών των οικογενειών ελεγκτώνΗ εγκατάσταση της πλακέτας σε 16i ή 18i οδηγεί σε αποτυχία εκκίνησης.
