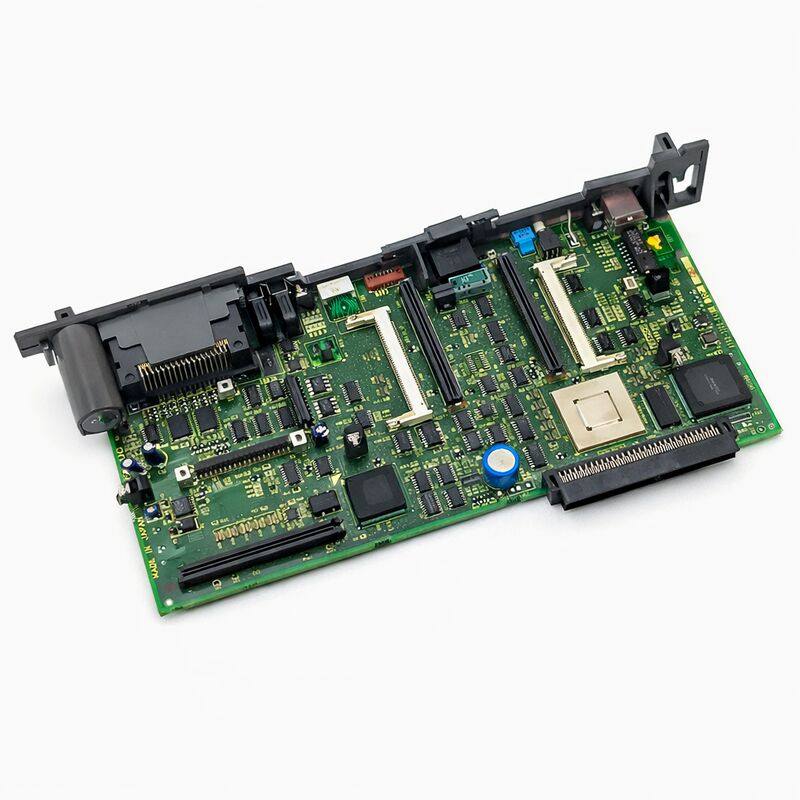

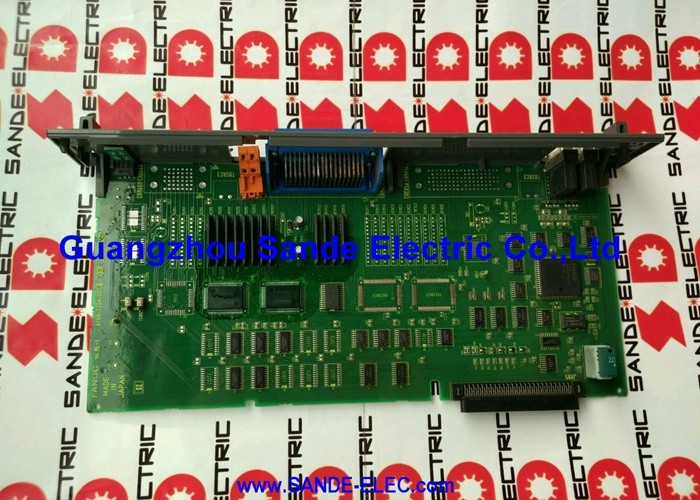

Χρησιμοποιημένη πλακέτα FANUC A16B-3200-0325 A16B32000325 A16B-32OO-O325

FANUC A16B-3200-0325 | Κύρια πλακέτα CPU, Σειρά 18i-A / 180i-A — Αυτόνομη, Ιαπωνικής προέλευσης, Καταργημένο

Αριθμός εξαρτήματος: A16B-3200-0325

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος προϊόντος: Κύρια πλακέτα CPU (Αυτόνομη κύρια πλακέτα)

Συμβατά συστήματα: FANUC Series 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA

Κατάσταση: Καταργημένο από τον κατασκευαστή

Επισκόπηση

Το A16B-3200-0325 είναι η κύρια πλακέτα CPU για τα συστήματα CNC FANUC Series 18i-A και 180i-A. Είναι η θεμελιώδης πλακέτα της αυτόνομης αρχιτεκτονικής ελέγχου του μοντέλου 18i / 180i Model A — η κεντρική πλακέτα στην οποία τοποθετούνται κάρτες επεξεργαστή CPU, μονάδες οδηγών FSSB, κάρτες γραφικών, μονάδες μνήμης και άλλες πλακέτες επέκτασης.

Ο πλήρης αυτόνομος έλεγχος CNC είναι κατασκευασμένος γύρω από αυτήν την κύρια πλακέτα.

Οι ονομασίες 18i και 180i καλύπτουν τη γενιά CNC i-series της FANUC μεσαίας έως υψηλής απόδοσης.

Αυτοί οι ελεγκτές σχεδιάστηκαν για κέντρα κατεργασιών, κέντρα τόρνου, σύνθετα εργαλειομηχανές και άλλες εφαρμογές πολλαπλών αξόνων που απαιτούν μια ικανή αλλά συμπαγή πλατφόρμα ελέγχου. Οι υπο-ονομασίες 18i-MA και 18i-TA υποδεικνύουν αντίστοιχα παραλλαγές κέντρων κατεργασιών και κέντρων τόρνου.

Η ονομασία 180i καλύπτει την ανοιχτή έκδοση CNC της ίδιας πλατφόρμας υλικού, ενσωματώνοντας λειτουργίες PC παράλληλα με τον πυρήνα CNC.

Αυτή η πλακέτα έχει καταργηθεί από τη FANUC. Βρίσκεται σε αυτόνομες περιβλήματα συστημάτων που συνήθως αναγνωρίζονται από αριθμούς εξαρτημάτων μονάδας συστήματος A02B-0266-Bxxx, μεταξύ άλλων. Η πλακέτα παρέχεται χωρίς πλακέτες περιφερειακών επέκτασης — κάθε πλακέτα επέκτασης είναι ένα ξεχωριστό εξάρτημα με τον δικό της αριθμό εξαρτήματος.

Βασικές προδιαγραφές

Αυτόνομη αρχιτεκτονική

Το A16B-3200-0325 είναι η κύρια πλακέτα για την αυτόνομη διαμόρφωση CNC της FANUC. Σε έναν αυτόνομο έλεγχο, τα ηλεκτρονικά του CNC στεγάζονται σε ξεχωριστό ντουλάπι από τον πίνακα χειριστή. Η κύρια πλακέτα είναι το backplane αυτής της μονάδας ελέγχου.

Οι πλακέτες επέκτασης για επεξεργασία CPU, επικοινωνία FSSB servo, γραφικά και μνήμη συνδέονται στην κύρια πλακέτα εντός του αυτόνομου περιβλήματος.

Αυτό έρχεται σε αντίθεση με τον σχεδιασμό της FANUC με ενσωματωμένη οθόνη LCD, όπου η κύρια πλακέτα CPU ενσωματώνεται στη διάταξη του πίνακα χειριστή πίσω από την οθόνη.

Η αυτόνομη αρχιτεκτονική προσφέρει μεγαλύτερη ευελιξία επέκτασης — περισσότερες υποδοχές επέκτασης φιλοξενούν μεγαλύτερη γκάμα πλακετών επιλογών — και είναι η διαμόρφωση που χρησιμοποιείται για πιο σύνθετες εφαρμογές εργαλειομηχανών με υψηλό φόρτο επιλογών.

Το A16B-3200-0325 είναι η έκδοση Model A της κύριας πλακέτας 18i/180i.

Μια μεταγενέστερη κύρια πλακέτα Model B χρησιμοποιεί διαφορετικό αριθμό εξαρτήματος (A16B-3200-0421 και σχετικές). Οι δύο δεν είναι εναλλάξιμες — η αρχιτεκτονική των πλακετών επέκτασης και οι ορισμοί των συνδέσεων διαφέρουν μεταξύ του Model A και του Model B.

Πάντα να επιβεβαιώνετε τη γενιά του μοντέλου πριν προμηθευτείτε ένα ανταλλακτικό.

Πλαίσιο πλατφόρμας 18i / 180i

Η σειρά 18i-A ήταν μια ικανή πλατφόρμα CNC μεσαίας κατηγορίας για την εποχή της. Διαχειριζόταν αποτελεσματικά τέσσερις έως έξι άξονες, υποστήριζε ένα ευρύ σύνολο επιλογών και χρησιμοποιήθηκε σε μια ευρεία γκάμα τύπων εργαλειομηχανών που κατασκευάστηκαν τις δεκαετίες του 1990 και του 2000.

Πολλά από αυτά τα μηχανήματα παραμένουν σε ενεργή παραγωγή σήμερα.

Η παραλλαγή 180i-A προσθέτει λειτουργικότητα Open CNC — ένα περιβάλλον PC βασισμένο στα Windows που εκτελείται παράλληλα με τον πυρήνα CNC στο ίδιο υλικό. Αυτό επέτρεψε στους κατασκευαστές μηχανών να αναπτύξουν προσαρμοσμένες διεπαφές χειριστή και εφαρμογές διαχείρισης δεδομένων.

Το υλικό της κύριας πλακέτας CPU είναι το ίδιο. Η διαφορά έγκειται στο λογισμικό και στο πρόσθετο υλικό PC που είναι εγκατεστημένο στο ράφι ελέγχου.

Τόσο το 18i-A όσο και το 180i-A βασίζονται στο A16B-3200-0325 ως κύρια πλακέτα τους. Όταν αυτή η πλακέτα αποτύχει, ολόκληρος ο έλεγχος αποτυγχάνει μαζί της.

Η αντικατάσταση αποκαθιστά το υλικό ελέγχου σε λειτουργική κατάσταση, με τις πλακέτες επέκτασης και το λογισμικό να επαναφορτώνονται για να ολοκληρωθεί το σύστημα.

Πλακέτα που παρέχεται χωρίς πλακέτες επέκτασης

Το A16B-3200-0325 είναι μόνο η κύρια πλακέτα. Καμία από τις πλακέτες επέκτασης — κάρτα CPU, μονάδα FSSB, κάρτα γραφικών, μνήμη FROM/SRAM, DRAM — δεν περιλαμβάνεται.

Αυτά είναι ξεχωριστά εξαρτήματα, καθένα με τους δικούς του αριθμούς εξαρτημάτων.

Κατά την αντικατάσταση αυτής της κύριας πλακέτας, οι πλακέτες επέκτασης από το αρχικό σύστημα μπορούν συνήθως να μεταφερθούν στην αντικατάσταση, εφόσον δεν έχουν υποστεί ζημιά.

Εάν οι πλακέτες επέκτασης υπέστησαν ζημιά στο συμβάν που προκάλεσε την αποτυχία της κύριας πλακέτας, πρέπει να προμηθευτούν ξεχωριστά.

Επιβεβαιώστε την κατάσταση κάθε πλακέτας επέκτασης πριν την εγκαταστήσετε στη νέα κύρια πλακέτα.

Συχνές Ερωτήσεις

Ε1: Ο αυτόνομος έλεγχος 18i-A δεν εκκινεί. Όλα τα LED στην κύρια πλακέτα είναι σβηστά. Πού πρέπει να ξεκινήσει η διάγνωση;

Μια κύρια πλακέτα με όλα τα LED σβηστά κατά την εκκίνηση υποδεικνύει ότι δεν φτάνει τροφοδοσία ελέγχου στην πλακέτα. Ελέγξτε την τροφοδοσία ελέγχου — συνήθως μια πλακέτα τροφοδοσίας 5V / 24V εντός του αυτόνομου περιβλήματος.

Επαληθεύστε ότι η τάση εισόδου της τροφοδοσίας είναι σωστή και ότι οι τάσεις εξόδου της είναι εντός προδιαγραφών.

Μια αποτυχημένη πλακέτα τροφοδοσίας είναι πολύ πιο συχνή από μια αποτυχημένη κύρια πλακέτα CPU κατά την εκκίνηση. Εάν η τροφοδοσία επιβεβαιωθεί ως καλή και τα LED παραμένουν σβηστά, η κύρια πλακέτα γίνεται υποψήφιος για βλάβη.

Ε2: Ο έλεγχος εκκινεί και εμφανίζει την οθόνη εκκίνησης της FANUC, αλλά δεν προχωρά στην κανονική λειτουργία. Ποια είναι η συνήθης αιτία;

Η παύση στην οθόνη εκκίνησης στα συστήματα 18i-A είναι συνήθως ένα πρόβλημα FROM ή SRAM — είτε η μονάδα FROM δεν μπορεί να διαβαστεί σωστά, είτε τα περιεχόμενα της FROM είναι κατεστραμμένα, είτε τα δεδομένα SRAM (παράμετροι) είναι άκυρα. Προσπελάστε το μενού εκκίνησης και ελέγξτε την κατάσταση της μονάδας FROM.

Δοκιμάστε έναν έλεγχο FROM από την οθόνη εκκίνησης. Εάν ο έλεγχος FROM αποτύχει, η μονάδα FROM απαιτεί προσοχή πριν μπορέσει να συνεχιστεί η κανονική λειτουργία.

Ε3: Μπορούν να χρησιμοποιηθούν πλακέτες επέκτασης από ένα σύστημα 18i-B (Model B) στο A16B-3200-0325 (Model A);

Όχι. Οι πλακέτες επέκτασης Model A και Model B δεν είναι εναλλάξιμες. Οι ορισμοί των συνδέσεων, οι μορφές των πλακετών και σε ορισμένες περιπτώσεις οι εκδόσεις λογισμικού διαφέρουν μεταξύ των δύο γενεών μοντέλων.

Χρησιμοποιήστε μόνο πλακέτες επέκτασης συμβατές με το Model A με την κύρια πλακέτα A16B-3200-0325. Προσδιορίστε τις πλακέτες Model A από τη λίστα αρχικών εξαρτημάτων του μηχανήματος ή από τις ετικέτες στις επί του παρόντος εγκατεστημένες πλακέτες.

Ε4: Μετά την αντικατάσταση του A16B-3200-0325, μεταφέρονται αυτόματα οι παράμετροι από τις πλακέτες επέκτασης;

Οι παράμετροι αποθηκεύονται στη μονάδα SRAM — μια πλακέτα επέκτασης. Εάν η μονάδα SRAM δεν έχει υποστεί ζημιά και μεταφερθεί στη νέα κύρια πλακέτα, οι παράμετροι που περιέχει είναι διαθέσιμες μετά την αντικατάσταση.

Η μπαταρία SRAM πρέπει να είναι λειτουργική για να έχει διατηρήσει τα δεδομένα κατά τη διάρκεια τυχόν περιόδων απενεργοποίησης κατά την επισκευή.

Πάντα να επαληθεύετε ότι οι παράμετροι είναι σωστές και πλήρεις μετά από οποιαδήποτε αντικατάσταση πλακέτας πριν επιστρέψετε το μηχάνημα στην παραγωγή.

Ε5: Το μηχάνημα εκτελεί την παραλλαγή 18i-MA. Είναι το A16B-3200-0325 κατάλληλο και για τις παραλλαγές 18i-TA και 180i;

Ναι. Το A16B-3200-0325 είναι η κύρια πλακέτα για την πλατφόρμα Series 18i-A / 180i-A σε όλες τις παραλλαγές της — 18i-MA, 18i-TA, 180i-MA, 180i-TA και άλλες εντός της γενιάς Model A.

Η διαφορά μεταξύ των υπο-τύπων κέντρου κατεργασιών (MA) και κέντρου τόρνου (TA) έγκειται κυρίως στη διαμόρφωση λογισμικού και στις παραμέτρους, όχι στο υλικό της κύριας πλακέτας.

Η ίδια η πλακέτα είναι κοινή σε όλη την πλατφόρμα.
