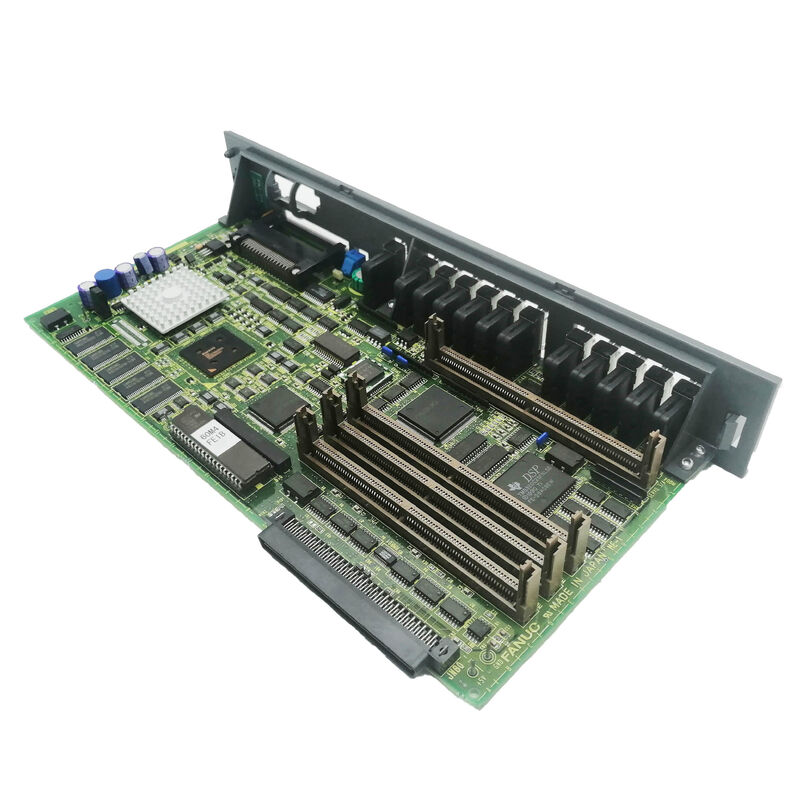

Πίνακας επεξεργαστή FANUC A16B-3200-0060

A16B-3200-0060∙ FANUC F15-TB / F15-MB Κύρια-C CPU Μητρική Πίνακα ∆ιορθωτική Πίνακα CPU / Σειρά 15-B CNC / Κέντρα Στροφής και Εργασίας

Σειρά 15-Β ∆ορυφόρος υψηλών επιδόσεων της FANUC

Η σειρά FANUC 15-B ήταν το ανώτατο επίπεδο της γκάμας προϊόντων CNC της FANUC όταν ήταν τρέχουσα.Η σειρά 15 σχεδιάστηκε για μηχανές που απαιτούν τον υψηλότερο αριθμό άξων., η πιο περίπλοκη κίνηση, και η μεγαλύτερη δυναμικότητα προγράμματος.

Συγκροτήσεις της σειράς 15-Β:

F15-TB (κέντρο στροφής):Η σειρά 15-Β έχει διαμορφωθεί για lathes CNC ∙ υποστηρίζοντας κέντρα στροφής πολλαπλών άξονων με πολλαπλούς πύργους, υποστροφούς και δυνατότητα άξονα Y.Το 15-B παρείχε τον αριθμό άξονων και την ισχύ υπολογισμού για τα περίπλοκα κέντρα στροφής-τρίχωσης.

F15-MB (Κέντρο Εργασίας):Η σειρά 15-Β είναι διαμορφωμένη για κέντρα επεξεργασίας που υποστηρίζουν μεγάλα κέντρα επεξεργασίας πολλαπλών αξόνων με ταυτόχρονη παρεμβολή 5 αξόνων, προηγμένη προετοιμασία προβολής και πλήρη έλεγχο πορείας εργαλείου.

Η A16B-3200-0060 είναι η κύρια μητρική πλακέτα του CPU τόσο για τις διαμορφώσεις F15-TB όσο και F15-MB ∙ η κεντρική πλακέτα στην οποία συνδέονται όλες οι άλλες πλακέτες και ενότητες.

Βασικές πληροφορίες για το προϊόν

Αρχιτεκτονική μητρικής πλακέτας ∆ορυφόρος για ένα περίπλοκο σύστημα

Η σειρά 15-Β ήταν ένα πολύπλοκο σύστημα CNC με πολλαπλά πλαίσια.

• Εναλλακτικές πλακέτες (servo interface, γραφικός επεξεργαστής, πλακέτες επικοινωνίας)
• Μονούλες μνήμης (FROM για το λογισμικό συστήματος, SRAM για τις παραμέτρους και τα προγράμματα)
• Διασύνδεση οθόνης για τον πίνακα χειριστή CRT ή LCD
• Διασύνδεση σειριακής σύνδεσης και σύνδεσης I/O για σύνδεση μηχανών

Όταν η A16B-3200-0060 αποτυγχάνει, ολόκληρο το CNC αποτυγχάνει ̇ καμία άλλη πλακέτα δεν μπορεί να αντισταθμίσει την απουσία της κύριας πλακέτας μητρικής CPU.

Σενάρια εφαρμογής

Ελάττωση κέντρου επεξεργασίας 5-άξονα σειράς 15-MB:Ένα κέντρο επεξεργασίας 15 MB της σειράς FANUC που εκτελεί ταυτόχρονη διαμόρφωση με 5 άξονες παρουσιάζει πλήρη βλάβη CNC.Το A16B-3200-0060 είναι προερχόμενο και εξοπλισμένο με τις υπάρχουσες πλακέτες επιλογών και τις ενότητες μνήμης που έχουν επαναφτιαχτεί, αποκαθιστώντας την πλήρη λειτουργία CNC 5 άξων.

Συντήρηση πριονιστήρα πολλαπλών πύργων σειράς 15 TB:Ένα σύνθετο κέντρο στροφής με δύο πύργους με άξονα Y και υποστροφή ̇ που τρέχει την πλατφόρμα σειράς 15-TB ̇ απαιτεί αντικατάσταση της κύριας πλατφόρμας.Η επιφάνεια A16B-3200-0060 Level-Up Main-C αποκαθιστά την πλήρη δυνατότητα πολλαπλών άξονων.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της σειράς 15-Α και 15-Β, και ισχύει αυτό το συμβούλιο και για τις δύο;

Η σειρά A16B-3200-0060 περιγράφεται ειδικά για την πλατφόρμα 15-B (F15-TB, F15-MB).Οι κύριοι πίνακες για αυτές τις δύο γενιές υλικού δεν είναι εναλλάξιμεςΕπιβεβαιώστε την παραγωγή του εξοπλισμού CNC του μηχανήματος από την πινακίδα πριν παραγγείλετε.

Ε2: Η αντικατάσταση του A16B-3200-0060 διαγράφει τις παραμέτρους CNC;

Οι παράμετροι CNC της σειράς 15-B βρίσκονται σε μονάδες SRAM ̇ χωριστές πλακέτες σύνδεσης από την κύρια πλακέτα CPU.όλες οι παραμέτροι διατηρούνταιΕάν οι ενότητες SRAM είναι επίσης κατεστραμμένες, απαιτείται πλήρης αποκατάσταση παραμέτρων από το αντίγραφο ασφαλείας.

Ε3: Ποιες πίνακες επιλογών συνδέονται με την A16B-3200-0060;

Οι τυπικές πλακέτες επιλογής που εγκαταστάθηκαν ή συνδέθηκαν με την κύρια πλακέτα CPU περιλαμβάνουν: κάρτες διεπαφής servo, κάρτες γραφικών επεξεργαστών,πίνακες επικοινωνίας (RS-232C)Όλες αυτές οι πλακέτες πρέπει να εγκατασταθούν ορθά ξανά στην αντικαταστατική κύρια πλακέτα για να λειτουργήσει το σύστημα με την πλήρη δυνατότητά του.

Ε4: Χρησιμοποιείται επίσης η A16B-3200-0060 στην σειρά 150;

Η σειρά FANUC 150 είναι μια παραλλαγή υψηλού αριθμού άξων της πλατφόρμας σειράς 15 που χρησιμοποιείται σε εφαρμογές γραμμών μεταφοράς και πολυάξων.Το αν η A16B-3200-0060 εφαρμόζεται στις διαμορφώσεις της σειράς 150 εξαρτάται από την ειδική παραλλαγή υλικού του ελεγκτή της σειράς 150.Επιβεβαιώστε από την ισχύουσα τεκμηρίωση υλικού πριν παραγγείλετε μια εφαρμογή σειράς 150.
