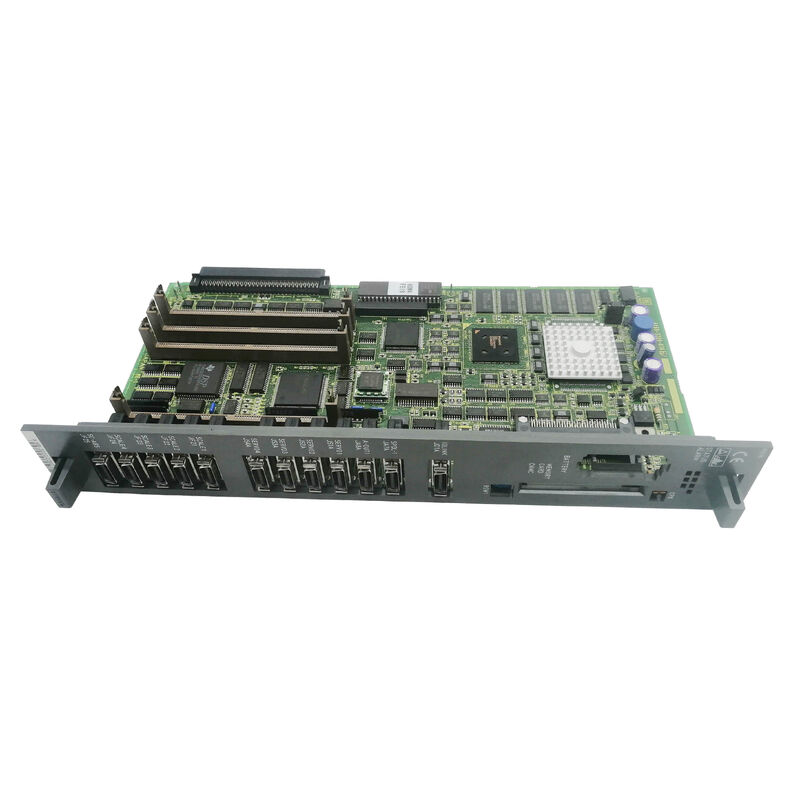

Χρησιμοποιημένη πλακέτα Fanuc A16B-3200-0040

A16B-3200-0040 | FANUC RJ-2 Robot Κύρια PCB CPU — 24VDC / 0,84kg / Επεξεργασία δεδομένων / Στήριγμα υποδοχής / Ελεγκτής σειράς RJ2

RJ-2 — Μια γενιά βιομηχανικών ρομπότ FANUC

Ο ελεγκτής FANUC RJ-2 (Robot J-2) αντιπροσωπεύει μια βασική γενιά στην ιστορία προϊόντων βιομηχανικών ρομπότ της FANUC. Το RJ-2 τροφοδοτούσε ένα ευρύ φάσμα σωμάτων βιομηχανικών ρομπότ FANUC — από συμπαγή ρομπότ συγκόλλησης τόξου έως ρομπότ χειρισμού μεγάλων ωφέλιμων υλικών — παρέχοντας τη ραχοκοκαλιά επεξεργασίας για έλεγχο κίνησης 6 αξόνων, συντονισμό περιφερειακών συσκευών και διδάσκοντας την επικοινωνία με κρεμαστά.

Η A16B-3200-0040 είναι η κύρια πλακέτα CPU στην καρδιά του ελεγκτή RJ-2 — η πλακέτα που ενορχηστρώνει όλες τις λειτουργίες του ελεγκτή. Ως κύριος πίνακας, χειρίζεται:

Επεξεργασία δεδομένων:Η κύρια λειτουργία επιβεβαιώνεται στις προδιαγραφές του προϊόντος. Όλα τα δεδομένα θέσης, οι υπολογισμοί τροχιάς και τα δεδομένα κατάστασης συστήματος ρέουν μέσω αυτής της πλακέτας. Η κίνηση του ρομπότ είναι τόσο αξιόπιστη όσο η πλακέτα της CPU που εκτελεί τις εντολές κίνησης.

Επικοινωνία ελεγκτή:Η κύρια πλακέτα της CPU διαχειρίζεται την επικοινωνία μεταξύ του teach pendant, της περιφερειακής διεπαφής I/O και του εξωτερικού εξοπλισμού που είναι συνδεδεμένος στο ρομπότ.

Συντονισμός συστήματος:Οι εντολές σερβοκινητήρα, η ανάδραση του αισθητήρα, η παρακολούθηση ασφάλειας και η εκτέλεση του προγράμματος συντονίζονται από την κύρια πλακέτα της CPU.

Βασικές Προδιαγραφές

Εγκατάσταση βάσης υποδοχής

Η μέθοδος εγκατάστασης "slot mount" επιβεβαιώνει ότι το A16B-3200-0040 καταλαμβάνει μια καθορισμένη υποδοχή κάρτας στον ελεγκτή RJ-2. Διαδικασία αντικατάστασης:

1. Απενεργοποιήστε τον ελεγκτή και βεβαιωθείτε ότι τηρούνται όλες οι διαδικασίες ασφαλείας
2. Εντοπίστε τον κύριο κλωβό της κάρτας CPU μέσα στον πίνακα ελέγχου
3. Εξάγετε το A16B-3200-0040 από την υποδοχή του
4. Τοποθετήστε την ανταλλακτική πλακέτα στην ίδια υποδοχή
5. Αποκαταστήστε την τροφοδοσία και επαληθεύστε την προετοιμασία του συστήματος ρομπότ

Τα δεδομένα που είναι αποθηκευμένα στην εξωτερική μνήμη (SRAM, FROM) και στις θυγατρικές πλακέτες διατηρούνται μέσω της αντικατάστασης της πλακέτας της CPU.

Σενάρια εφαρμογής

Αποτυχία CPU ελεγκτή RJ-2:Ο ελεγκτής RJ-2 ενός βιομηχανικού ρομπότ FANUC αποτυγχάνει να προετοιμαστεί μετά την ενεργοποίηση. Καμία απάντηση από το μενταγιόν διδασκαλίας, καμία κατάσταση ετοιμότητας σερβομηχανισμού. Η κύρια πλακέτα CPU A16B-3200-0040 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση αποκαθιστά την πλήρη λειτουργία του ρομπότ.

Ανακαίνιση ελεγκτή ρομπότ:Ένας παλαιότερος ελεγκτής ρομπότ FANUC RJ-2 έχει ανακαινιστεί για συνεχή υπηρεσία παραγωγής. Το A16B-3200-0040 αντικαθίσταται ως μέρος μιας συστηματικής ηλεκτρονικής ανανέωσης για επαναφορά της διάρκειας ζωής του ελεγκτή.

FAQ

Ε1: Ποια μοντέλα ρομπότ χρησιμοποιούν τον ελεγκτή RJ-2 με A16B-3200-0040;

Ο ελεγκτής RJ-2 χρησιμοποιήθηκε με πολλές σειρές αμαξωμάτων ρομπότ FANUC από την εποχή RJ-2 — συμπεριλαμβανομένων των Arc Mate, S-series, M-series και άλλων τυπικών και ειδικών διαμορφώσεων ρομπότ. Τα συγκεκριμένα μοντέλα ρομπότ που συνδυάζονται με το ωφέλιμο φορτίο του ελεγκτή RJ-2 κυμαίνεται από συμπαγή ρομπότ συγκόλλησης έως ρομπότ χειρισμού υλικών βαρέως τύπου. Επιβεβαιώστε τον τύπο του ελεγκτή από την πινακίδα ή την τεκμηρίωση του συστήματος ρομπότ.

Ε2: Τι συμβαίνει με τα προγράμματα ρομπότ όταν αντικαθίσταται το A16B-3200-0040;

Τα προγράμματα ρομπότ βρίσκονται σε μονάδες μνήμης SRAM — ξεχωριστά από την κύρια πλακέτα της CPU. Εάν οι μονάδες SRAM είναι άθικτες και μεταφερθούν με την αλλαγή πλακέτας, τα δεδομένα προγράμματος διατηρούνται. Εάν το σύστημα απαιτεί την αντικατάσταση της μονάδας SRAM ταυτόχρονα, απαιτείται πλήρης επαναφορά προγράμματος από το αντίγραφο ασφαλείας. Να δημιουργείτε πάντα αντίγραφα ασφαλείας όλων των προγραμμάτων ρομπότ και των δεδομένων συστήματος πριν από οποιαδήποτε συντήρηση της κύριας πλακέτας.

Ε3: Είναι η αναθεώρηση /04C κρίσιμη ή μπορούν να αντικαταστήσουν προηγούμενες αναθεωρήσεις;

Το /04C είναι μια αναθεώρηση ενημέρωσης υλικού στη βασική σχεδίαση A16B-3200-0040. Οι μεταγενέστερες αναθεωρήσεις είναι συνήθως συμβατές προς τα πίσω στην ίδια υποδοχή. Επιβεβαιώστε από την τεκμηρίωση συντήρησης ελεγκτή RJ-2 εάν καθορίζεται κάποια ελάχιστη αναθεώρηση. Εάν δεν τεκμηριώνεται κανένας περιορισμός, το /04C είναι η τρέχουσα προτεινόμενη έκδοση.

Ε4: Ποια είναι η διαδικασία εκφόρτισης πριν από την πρόσβαση στο A16B-3200-0040;

Ο ελεγκτής RJ-2 περιέχει πυκνωτές στο τροφοδοτικό του που διατηρούν το φορτίο μετά την αφαίρεση της κύριας ισχύος. Ακολουθήστε την προδιαγεγραμμένη διαδικασία απενεργοποίησης και εκφόρτισης της FANUC για τον ελεγκτή RJ-2 πριν ανοίξετε το περίβλημα ή αποκτήσετε πρόσβαση σε οποιεσδήποτε εσωτερικές πλακέτες. Επιβεβαιώστε ότι όλες οι ενδεικτικές λυχνίες LED έχουν σβήσει πριν χειριστείτε τις σανίδες.
