A16B-2300-0201 | Έγχρωμο PCB ελέγχου LCD 8,4 ιντσών FANUC — Πρόγραμμα οδήγησης έγχρωμης οθόνης / διεπαφή χειριστή CNC / Σειρά A16B-2300

Έγχρωμη οθόνη LCD — Μια σταδιακή αλλαγή στο περιβάλλον χειριστή

Η μετάβαση από τις μονόχρωμες οθόνες CRT στην έγχρωμη οθόνη LCD στις διεπαφές χειριστή FANUC CNC έφερε απτές λειτουργικές βελτιώσεις:

Διαφοροποίηση χρώματος:Πληροφορίες κατάστασης, μηνύματα συναγερμού, γραφικά διαδρομής εργαλείου και περιεχόμενο προγράμματος μπορούν όλα να χρησιμοποιούν χρωματική κωδικοποίηση. Οι ενεργοί άξονες επισημαίνονται με διαφορετικό χρώμα από τους ανενεργούς άξονες. Τα μηνύματα συναγερμού εμφανίζονται με κόκκινο χρώμα. Η κανονική κατάσταση εμφανίζεται με πράσινο χρώμα. Οι χειριστές επεξεργάζονται έγχρωμες πληροφορίες πιο γρήγορα από τις μονόχρωμες ισοδύναμες.

Χωρίς γεωμετρική παραμόρφωση:Οι οθόνες CRT αναπτύσσουν παραμόρφωση της κάννης και του μαξιλαριού με την πάροδο του χρόνου καθώς γερνά το πηνίο εκτροπής. Τα πάνελ LCD διατηρούν γεωμετρική ακρίβεια καθ' όλη τη διάρκεια ζωής τους — το πλέγμα που εμφανίζεται είναι τόσο τετράγωνο μετά από δέκα χρόνια όσο και την πρώτη ημέρα.

Συνοχή οπίσθιου φωτισμού:Ενώ η φωτεινότητα του φωσφόρου CRT μειώνεται με τα χρόνια χρήσης, οι οπίσθιοι φωτισμοί LCD διατηρούν τη φωτεινότητά τους μέχρι το τέλος της διάρκειας ζωής τους και στη συνέχεια αποτυγχάνουν πιο απότομα – καθιστώντας τη διάρκεια ζωής του οπίσθιου φωτισμού πιο προβλέψιμη.

Συμπαγές βάθος:Τα πάνελ LCD είναι σωματικά λεπτά σε σύγκριση με το συγκρότημα σωλήνων CRT σε βάθος. Ο συντελεστής μορφής 8,4 ιντσών επιτρέπει έναν πλήρη έγχρωμο πίνακα χειριστή CNC σε ένα συμπαγές περίβλημα.

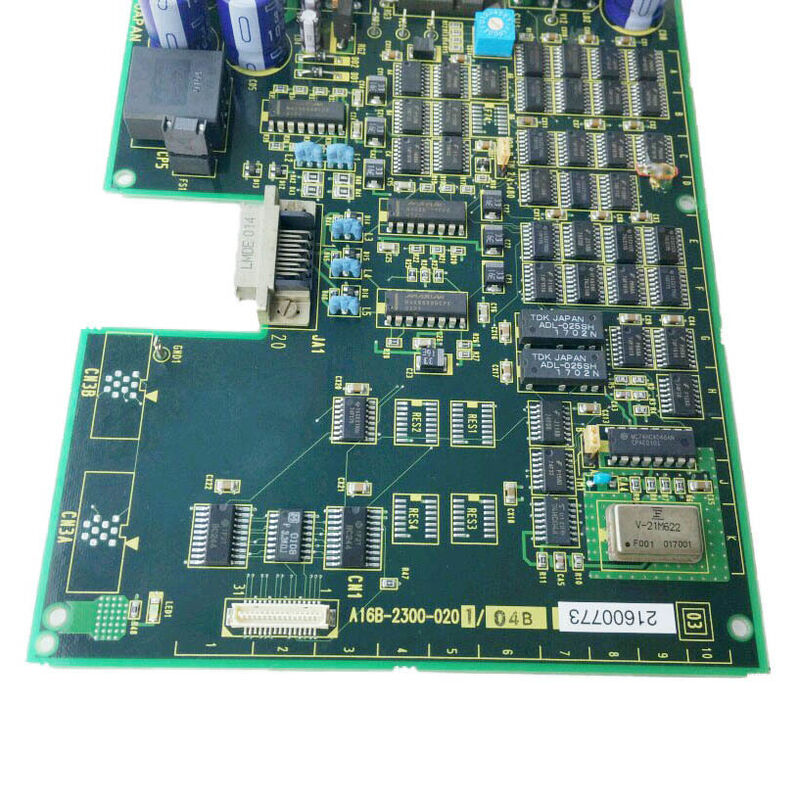

Το A16B-2300-0201 οδηγεί αυτήν την έγχρωμη οθόνη LCD 8,4 ιντσών — παρέχοντας όλες τις λειτουργίες ελέγχου που παράγουν την έγχρωμη, γραφική διεπαφή CNC του χειριστή.

Βασικές Προδιαγραφές

Λειτουργίες PCB ελέγχου LCD

Το A16B-2300-0201 εκτελεί πολλές λειτουργίες ταυτόχρονα για την παραγωγή της εικόνας στην οθόνη:

Λήψη και μετατροπή σήματος βίντεο:Λαμβάνει το σήμα εξόδου βίντεο του CNC και το μετατρέπει στη μορφή που απαιτείται από την έγχρωμη οθόνη LCD 8,4 ιντσών — που ταιριάζει με την εγγενή ανάλυση, το ρυθμό ανανέωσης και τα επίπεδα τάσης σήματος του πίνακα.

Διαχείριση χρώματος:Δημιουργεί την έξοδο RGB τριών καναλιών (Κόκκινο/Πράσινο/Μπλε) στη συστοιχία φίλτρων χρωμάτων της οθόνης LCD — παράγοντας την πλήρη χρωματική γκάμα που απαιτείται για καθαρό, ευανάγνωστο περιεχόμενο έγχρωμης οθόνης.

Χρόνος εμφάνισης:Δημιουργεί σήματα οριζόντιου συγχρονισμού, κατακόρυφου συγχρονισμού και ρολογιού pixel που συγχρονίζουν τη σάρωση της οθόνης LCD με το περιεχόμενο βίντεο.

Έλεγχος οπίσθιου φωτισμού:Διαχειρίζεται το κύκλωμα οπίσθιου φωτισμού CCFL ή LED, ρυθμίζοντας τη φωτεινότητα και ελέγχοντας τη σειρά ενεργοποίησης/απενεργοποίησης για το σύστημα φωτισμού του πίνακα.

Όταν το A16B-2300-0201 αποτύχει, η οθόνη σκουραίνει ή εμφανίζει κατεστραμμένο χρωματικό περιεχόμενο — ενώ οι υποκείμενες λειτουργίες κατεργασίας του CNC συνεχίζονται κανονικά.

Σενάρια εφαρμογής

Αστοχία έγχρωμης οθόνης σε συμπαγές CNC:Ένα σύστημα CNC FANUC με έγχρωμο πάνελ χειριστή 8,4 ιντσών χάνει την οθόνη του. Το CNC συνεχίζει να εκτελεί προγράμματα και να ανταποκρίνεται κανονικά σε I/O, επιβεβαιώνοντας ότι η κύρια πλακέτα CNC είναι άθικτη. Η έγχρωμη πλακέτα ελέγχου LCD A16B-2300-0201 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση επαναφέρει την έγχρωμη οθόνη.

Καταστροφή χρώματος εμφάνισης:Μια έγχρωμη οθόνη LCD 8,4 ιντσών εμφανίζει λανθασμένα χρώματα ή χρωματικές λωρίδες. Αφού επιβεβαιώσετε ότι η ίδια η οθόνη LCD δεν έχει υποστεί ζημιά, η δημιουργία έγχρωμου σήματος PCB του A16B-2300-0201 αναγνωρίζεται ως η βλάβη.

FAQ

Ε1: Απαιτεί το A16B-2300-0201 κάποια διαμόρφωση μετά την τοποθέτηση;

Όχι. Το PCB ελέγχου LCD είναι ένα εξάρτημα υλικού — παράγει σήματα οθόνης με βάση την είσοδο βίντεο που λαμβάνει από το CNC. Δεν απαιτούνται ρυθμίσεις παραμέτρων λογισμικού ή αλλαγές παραμέτρων μετά την τοποθέτηση. Η οθόνη θα πρέπει να αποκατασταθεί αμέσως με την ενεργοποίηση.

Ε2: Μπορεί το A16B-2300-0201 να οδηγήσει μια οθόνη LCD 9,5 ιντσών ή 10,4 ιντσών;

Όχι. Το A16B-2300-0201 είναι βαθμονομημένο ειδικά για έγχρωμες οθόνες LCD 8,4 ιντσών. Οι παράμετροι χρονισμού, η ανάλυση και ο έλεγχος οπίσθιου φωτισμού ταιριάζουν με τις προδιαγραφές του πίνακα 8,4 ιντσών. Η χρήση αυτής της πλακέτας με πάνελ 9,5 ιντσών ή 10,4 ιντσών θα παρήγαγε εσφαλμένη εικόνα. Για αυτά τα μεγαλύτερα μεγέθη, χρησιμοποιήστε το A16B-2300-0081 (9,5 ίντσες) ή A16B-2300-0085 (10,4 ίντσες) αντίστοιχα.

Ε3: Τι είναι το "MMCIV" που αναφέρεται στο A16B-2300-0081 (η παραλλαγή 9,5 ιντσών);

Το MMCIV σημαίνει Multimedia Card IV — μια πρόσθετη ενσωματωμένη λειτουργία στην παραλλαγή 9,5 ιντσών που παρέχει δυνατότητες πολυμέσων πέρα ​​από τον βασικό έλεγχο έγχρωμης LCD. Το εάν το A16B-2300-0201 περιλαμβάνει MMCIV ή μια αντίστοιχη λειτουργία καθορίζεται από τη συγκεκριμένη διαμόρφωση πίνακα χειριστή CNC 8,4 ιντσών που εξυπηρετεί.

Ε4: Πώς μπορώ να διακρίνω μια αποτυχία A16B-2300-0201 από μια αποτυχημένη οθόνη LCD 8,4 ιντσών;

Ένα αποτυχημένο PCB ελέγχου A16B-2300-0201 συνήθως προκαλεί: πλήρη κενή οθόνη παρά τον επιβεβαιωμένο άθικτο οπίσθιο φωτισμό. κατεστραμμένο έγχρωμο σήμα (λάθος χρώματα σε ολόκληρη την οθόνη). ή απώλεια συγχρονισμού βίντεο (κυλιόμενη ή ασταθής εικόνα). Μια αποτυχημένη οθόνη LCD συνήθως δείχνει: φυσική ζημιά στην επιφάνεια του πίνακα. μερική αποτυχία της οθόνης (νεκρές ζώνες ή κολλημένα pixel). ή υποβαθμισμένη ποιότητα εικόνας που περιορίζεται σε συγκεκριμένες περιοχές του πίνακα. Αλλάξτε ένα γνωστό καλό PCB A16B-2300-0201 για να επιβεβαιώσετε εάν το σφάλμα είναι στον πίνακα ελέγχου ή στον πίνακα.
