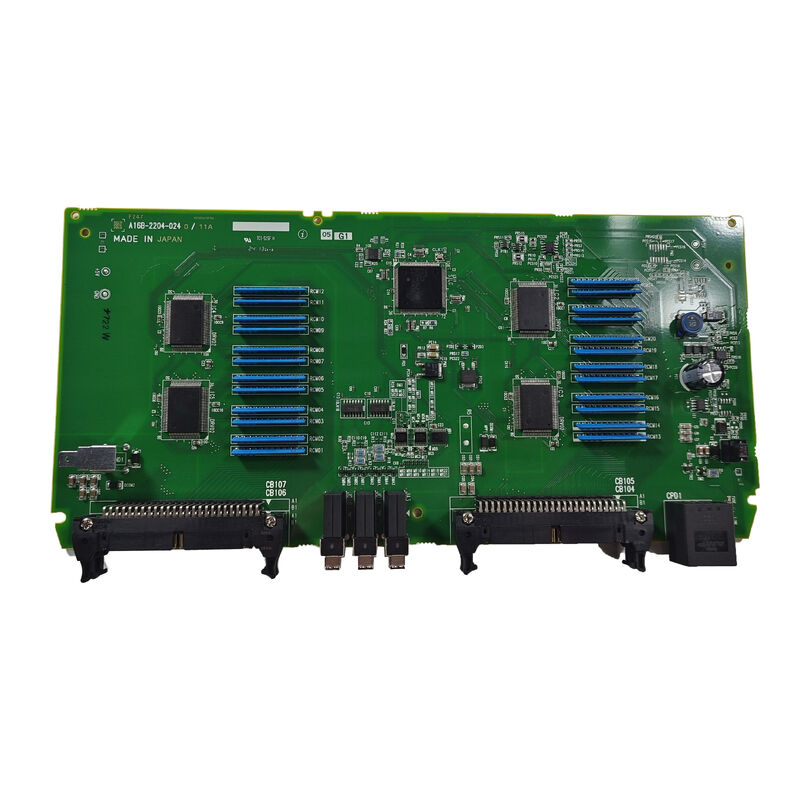

Χρησιμοποιούμενο πίνακα FANUC A16B-2204-0240 A16B22040240 A16B-22O4-O24O

A16B-2204-0240 ∙ FANUC PCB I/O ∙ A02B-0319-C001 / Εισερχόμενη/Εξερχόμενη Διασύνδεση / 0i-D Συστήματα CNC / Σειρά A16B-2204

Η μονάδα I/O και το εσωτερικό PCB της

Η μονάδα A02B-0319-C001 είναι η πλήρης μονάδα Ε/Υ ∙ ένα ενσωματωμένο σύνολο που παρέχει την ψηφιακή διεπαφή εισόδου και εξόδου μεταξύ του FANUC CNC και των συσκευών πεδίου του εργαλείου μηχανής.Το A16B-2204-0240 είναι το ενεργό PCB μέσα σε αυτή τη μονάδα.

Το προσάρτημα A02B-0319 προσδιορίζει αυτή τη μονάδα Ε/Υ ως ανήκουσα στην σειρά 0i-D γενιάς FANUC CNC hardware.

Μέσα στην μονάδα A02B-0319-C001:

• Η καλωδίωση πεδίου από τους αισθητήρες μηχανών, τους διακόπτες και τους ενεργοποιητές καταλήγει στα τερματικά μπλοκ της μονάδας
• Το A16B-2204-0240 PCB λαμβάνει σήματα εισόδου από αυτά τα τερματικά μπλοκ και γράφει εντολές εξόδου σε αυτά
• ροές δεδομένων I/O μεταξύ του A16B-2204-0240 και του PMC του 0i-D CNC μέσω της σειριακής λεωφορείας I/O Link

Βασικές πληροφορίες για το προϊόν

Ο ρόλος του συμβουλίου I/O στα συστήματα CNC 0i-D

Η σειρά FANUC 0i-D (0i μοντέλο D) είναι μια καθιερωμένη πλατφόρμα CNC για μηχανήματα γενικής χρήσης.Η αρχιτεκτονική της I/O χρησιμοποιεί το I/O Link bus για να συνδέσει το PMC του CNC με εξωτερικές μονάδες I/O όπως το A02B-0319-C001Κάθε μονάδα I/O συνδέεται με τον σύνδεσμο I/O ως κόμβος σκλάβου, αναφέρει τις καταστάσεις εισόδου και δέχεται τις εντολές εξόδου από τον κύριο PMC στο CNC.

Ο ρόλος του A16B-2204-0240 σε αυτή την αρχιτεκτονική:

Σκανάρισμα εισόδου:Κάθε κύκλο σάρωσης PMC, το A16B-2204-0240 διαβάζει όλες τις καταστάσεις τερματικού εισόδου και τις προωθεί στο CNC μέσω σύνδεσης I/O.και σήματα κωδικοποιητή που συνδέονται με τα τερματικά εισόδου της μονάδας όλα φτάνουν στο PMC μέσω αυτής της πλακέτας.

Δυναμική απόδοσης:Κάθε κύκλος σάρωσης PMC, το CNC γράφει εντολές εξόδου μέσω συνδέσμου I / O στο A16B-2204-0240, το οποίο οδηγεί τα τερματικά εξόδου αναλόγως ∙ ενεργοποιώντας ρολά αναμεταδόσεων, σολενοειδή, δείκτες,και άλλους κινητήρες που συνδέονται με την μονάδα.

Όταν η A16B-2204-0240 αποτύχει, ολόκληρη η μονάδα Ε/Υ σταματά να ανταποκρίνεται ∙ οι συναγερμοί PMC πυροδοτούνται και όλες οι λειτουργίες της μηχανής που ελέγχονται από αυτή την μονάδα Ε/Υ σταματούν.

Σενάρια εφαρμογής

0i-D σφάλμα PCB μονάδας I/O:Ένα κέντρο επεξεργασίας CNC FANUC 0i-D αναπτύσσει συναγερμούς I/O Link ειδικά για τη διεύθυνση της μονάδας A02B-0319-C001.Το A16B-2204-0240 PCB προσδιορίζεται ως το ελάττωμαΗ αντικατάσταση αποκαθιστά πλήρη λειτουργία I/O.

Επανόρθωση μονάδας I/O:Ένα σύστημα 0i-D CNC υποβάλλεται σε ολοκληρωμένη επισκευή συντήρησης.

Γενικές ερωτήσεις

Ε1: Με τι διαφέρει η μονάδα A02B-0319-C001 (0i-D) από την μονάδα A02B-0309-C001 (0i-C);

Το προφίλ A02B-0319 προσδιορίζει το υλικό γενιάς 0i-D· το A02B-0309 προσδιορίζει την γενιά 0i-C. Το A16B-2204-0240 προσδιορίζεται για το A02B-0319-C001 (0i-D).εξυπηρετεί το A02B-0309-C001 (για συστήματα 0i-C/Σειράς 16-C)Αυτές είναι διαφορετικές γενιές υλικού και οι πλακέτες δεν είναι εναλλάξιμες.

Ε2: Η αντικατάσταση του A16B-2204-0240 απαιτεί αλλαγές στις παραμέτρους PMC ή στο πρόγραμμα;

Όχι. Το πρόγραμμα PMC απευθύνεται σε I/O με τη διεύθυνση συνδέσμου I/O, όχι με την ταυτότητα του συμβουλίου.Αντικατάσταση του A16B-2204-0240 με ένα πανομοιότυπο διαμορφωμένο πίνακα στην ίδια διεύθυνση συνδέσμου I / O αποκαθιστά την πλήρη επικοινωνία I / O χωρίς αλλαγές PMC.

Ε3: Πόσα σημεία DI και DO παρέχει το A16B-2204-0240;

Ο αριθμός DI/DO του A16B-2204-0240 ορίζεται από το σχέδιο μονάδας I/O για τον A02B-0319-C001.Επιβεβαιώστε τον ακριβή αριθμό I/O από το εγχειρίδιο σύνδεσης υλικού FANUC 0i-D ή τις προδιαγραφές A02B-0319-C001Το συμπλήρωμα DI/DO ποικίλλει ανάμεσα σε διαφορετικές παραλλαγές μονάδων I/O εντός της οικογένειας 0i-D.

Ε4: Ποια διεύθυνση συνδέσμου I/O συνδέσμου αποδίδεται στην μονάδα A02B-0319-C001;

Η διεύθυνση I/O Link ρυθμίζεται κατά την εγκατάσταση CNC και τεκμηριώνεται στις ηλεκτρικές προδιαγραφές του μηχανήματος.η κατανομή διεύθυνσης κόμβου συνδέσμου I/O πρέπει να ταιριάζει με τη διεύθυνση της αρχικής πλακέτας για να διασφαλιστεί ότι το PMC συνεχίζει να απευθύνεται στην I/O αυτής της μονάδας στις ίδιες διευθύνσεις που έχει πάντα χρησιμοποιήσει.
