Χρησιμοποιούμενος πίνακας FANUC A16B-2203-0975

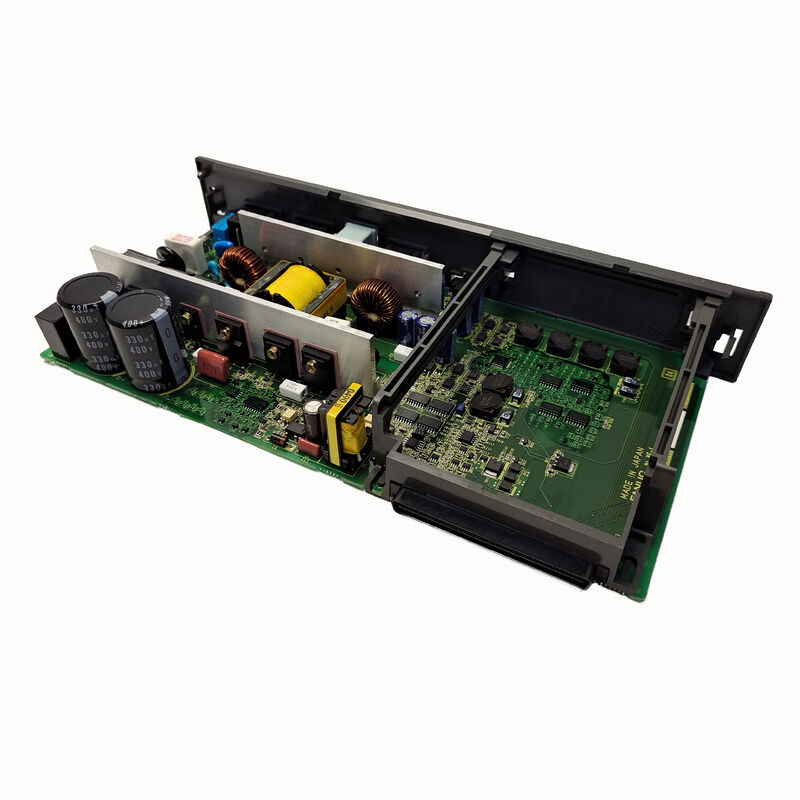

A16B-2203-0975∙ FANUC A16B-2203 Σειρά PCB ∙ Κατασκευασμένο στην Ιαπωνία / Συστήματα CNC και Αυτοματοποίησης / Βιομηχανικά ανταλλακτικά

Α16Β-2203 Where Function Meets Reliability (Όπου η λειτουργία συναντά την αξιοπιστία)

Μέσα στη σειρά A16B-2203, η φιλοσοφία του σχεδιασμού της FANUC είναι προφανής: κάθε πλακέτο διαδραματίζει έναν αυστηρά καθορισμένο ρόλο εντός μιας συγκεκριμένης συναρμολόγησης υλικού.Η πλακέτα 0975 καταλαμβάνει τη θέση της στην αρίθμηση της σειράς μετά τις πλακέτες μονάδων I/O (0881), τα πλαίσια μονάδας τροφοδοσίας (0910) και τα διάφορα πλαίσια καλωδίωσης σπινδέλου και σέρβο που καλύπτουν το κατώτερο μέρος της σειράς.

Οι πλακέτες της σειράς A16B-2203 της σειράς 09xx?? 10xx εξυπηρετούν διάφορες γνωστές κατηγορίες:

Ηλεκτρικές πηγές ρεύματος για τον ελεγκτή ρομπότ:Επιβεβαιώνεται η A16B-2203-0910 ως πίνακα μονάδας τροφοδοσίας για ελεγκτές ρομπότ FANUC (R-30iA, R-30iB, R-30iB Plus).Τα πλαίσια αυτής της κατηγορίας μπορούν να εξυπηρετούν εφαρμογές ελεγκτών ρομπότ, καθώς και συστήματα μηχανημάτων εργαλείων CNC.

Πίνακες τροφοδοσίας και διεπαφών:Η σειρά 09xx περιέχει διάφορα πλαίσια που εξυπηρετούν τη ρύθμιση της ισχύος, τις λειτουργίες διεπαφής και τους σκοπούς ελέγχου στα συστήματα ρομπότ και CNC της FANUC.

Πίνακες συστήματος CNC:Ορισμένα πλαίσια αυτής της σειράς εξακολουθούν να εξυπηρετούν λειτουργίες συστήματος CNC - διεπαφές servo, επεκτάσεις I / O ή διαχείριση ισχύος για διάφορες ρυθμίσεις υλικού CNC.

Η συσκευή A16B-2203-0975 κατέχει συγκεκριμένο λειτουργικό ρόλο στην κατηγορία αυτή, εξυπηρετώντας το σύστημα FANUC στο οποίο είναι εγκατεστημένη.

Βασικές πληροφορίες για το προϊόν

Ιαπωνία Κατασκευή

Όλες οι πλάκες της σειράς A16B-2203 κατασκευάζονται στην Ιαπωνία σύμφωνα με τα πρότυπα παραγωγής της FANUC.Για PCB βιομηχανικής αυτοματοποίησης που λειτουργούν συνεχώς σε περιβάλλοντα μηχανημάτων εργαλείων:

Προδιαγραφές κατασκευαστικού στοιχείου:Τα πλαίσια που κατασκευάζονται στην Ιαπωνία χρησιμοποιούν κατηγορίες συστατικών που ανταποκρίνονται στις απαιτήσεις βιομηχανικής αξιοπιστίας ∙ IC με εκτεταμένο εύρος θερμοκρασιών, πυκνωτές χαμηλού ESR,και συνδετήρες στρατιωτικής/βιομηχανικής ποιότητας, κατά περίπτωση.

Ποιότητα κατασκευής PCB:Οι προδιαγραφές κατασκευής PCB της FANUC ελέγχουν το βάρος του χαλκού, την ποιότητα του στρώματος, την τελική επιφάνεια, και μέσω της πλήρωσης, όλους τους παράγοντες που επηρεάζουν την αξιοπιστία της πλακέτας κατά τη διάρκεια των ετών θερμικού κύκλου και δονήσεων.

Διαδικασίες συναρμολόγησηςΗ κατασκευή που προέρχεται από την Ιαπωνία ακολουθεί τις διαδικασίες συναρμολόγησης, τα προφίλ συγκόλλησης και τα πρότυπα επιθεώρησης της FANUC που αναπτύχθηκαν κατά τη διάρκεια δεκαετιών παραγωγής βιομηχανικών ηλεκτρονικών προϊόντων.

Σενάρια εφαρμογής

Ελάττωμα της πλακέτας συστήματος:Ένα σύστημα FANUC CNC ή αυτοματισμού αναπτύσσει ένα ελάττωμα που ανιχνεύεται στο PCB A16B-2203-0975.

Προγραμματισμένη εφεδρική κάλτσα:Μια μονάδα παραγωγής που χρησιμοποιεί εξοπλισμό FANUC διαθέτει το A16B-2203-0975 ως τοπικό εφεδρικό για το συγκεκριμένο σύστημα που εξυπηρετεί.

Γενικές ερωτήσεις

Ε1: Πώς προσδιορίζω τη λειτουργία του A16B-2203-0975 στο σύστημά μου;

Διαβάστε τον αριθμό του εξαρτήματος από την ετικέτα της πλακέτας στο εσωτερικό του εφαρμοστέου συστήματος FANUC.Το εγχειρίδιο συντήρησης FANUC για το συγκεκριμένο μοντέλο συστήματος αναγράφει την θέση κάθε πλακέτου με τον αριθμό του εξαρτήματος και τον λειτουργικό ρόλο του στον κατάλογο ανταλλακτικών.

Ε2: Χρησιμοποιείται το A16B-2203-0975 σε συστήματα μηχανημάτων εργαλείων CNC, ελεγκτές ρομπότ ή και στα δύο;

Η σειρά A16B-2203 εξυπηρετεί τόσο το υλικό εργαλείων CNC της FANUC όσο και το υλικό ελεγκτή ρομπότ.Η ειδική ανάπτυξη του A16B-2203-0975 εξαρτάται από το σύστημα υποδοχής. Επιβεβαιώστε τον τύπο συστήματος υποδοχής από την εγκατεστημένη τεκμηρίωση.

Ε3: Η αντικατάσταση του A16B-2203-0975 απαιτεί αλλαγές στη διαμόρφωση CNC;

Αυτό εξαρτάται από τον λειτουργικό ρόλο της πλακέτας. Οι πλακέτες διεπαφής και δομής συνήθως δεν απαιτούν αλλαγές διαμόρφωσης κατά την αντικατάσταση.Επιβεβαιώστε από την τεκμηρίωση συντήρησης του συστήματος υποδοχής εάν απαιτούνται κάποια στάδια διαμόρφωσης μετά την αντικατάσταση.

Ε4: Είναι σημαντικά τα επακόλουθα αναθεώρησης κατά την προμήθεια του A16B-2203-0975;

Εάν ένα επακόλουθο αναθεώρησης (π.χ. /01A, /02B) είναι ορατό στην ετικέτα της εγκατεστημένης πλακέτας, σημειώστε το κατά την προμήθεια αντικατάστασης.Εάν δεν καθορίζεται καμία ελάχιστη αναθεώρηση στις σημειώσεις συντήρησης του συστήματος υποδοχής, η τελευταία διαθέσιμη αναθεώρηση είναι κατάλληλη.

Ε5: Ποιες προφυλάξεις ESD ισχύουν για το A16B-2203-0975;

Τα SMD και τα μικτά τεχνολογικά IC στις πλακέτες της σειράς A16B-2203 είναι ευαίσθητα σε ESD.Απενεργοποιήστε το σύστημα host πλήρως πριν αποκτήσετε πρόσβαση σε οποιαδήποτε εσωτερική πλακέτα, και βεβαιωθείτε ότι το ρεύμα είναι κλειστό πριν το χειρίσετε.
