A16B-2203-0870 | FANUC A16B-2203 Series Power PCB — CNC και συστήματα μετάδοσης κίνησης / Βιομηχανικός αυτοματισμός / Ιαπωνικό πρωτότυπο

A16B-2203 — Μια ολοκληρωμένη σειρά PCB

Η σειρά A16B-2203 είναι μια από τις πιο εκτεταμένες οικογένειες PCB της FANUC, που καλύπτει ένα ευρύ φάσμα τύπων πλακών σε συστήματα ελέγχου CNC, μονάδες σερβομηχανισμού, ενισχυτές άξονα, μονάδες I/O και υλικό ελεγκτή ρομπότ. Το εύρος εκτείνεται:

Πλακέτες καλωδίωσης σερβοκινητήρα και ατράκτου:Συμπεριλαμβάνονται οι πλακέτες καλωδίωσης Alpha-i SPM HV (0820–0822, 0627, 0628), οι πλακέτες καλωδίωσης της σειράς αis SVM1 (0660–0662, 0691) και οι πλακέτες καλωδίωσης SVM2 (0590–0592) που σχηματίζουν τη μονάδα φυσικού συνδέσμου ampli στο εσωτερικό της μονάδας στρώματος σύνδεσης.

Επιλογές συστήματος CNC και πλακέτες επέκτασης:Συμπεριλαμβανομένων των PCB επέκτασης άξονα OPTION-2 (0031, 0033) για τη σειρά 16/18, των πλακών γραφικών (0291, 0490) για τη σειρά 15 και των καρτών σερβο επικοινωνίας.

Πίνακες εισόδου/εξόδου και διασύνδεσης:Συμπεριλαμβανομένων των PCB της μονάδας I/O (0881) για μονάδες I/O CNC και πλακέτες επέκτασης PMC για διευρυμένη λογική ακολουθίας μηχανών.

Πίνακες ισχύος:Συμπεριλαμβανομένων των πλακών που παρέχουν ρυθμιζόμενη διανομή ισχύος, παρακολούθηση ισχύος και λειτουργίες τροφοδοσίας σε συγκροτήματα υλικού CNC και μονάδας δίσκου.

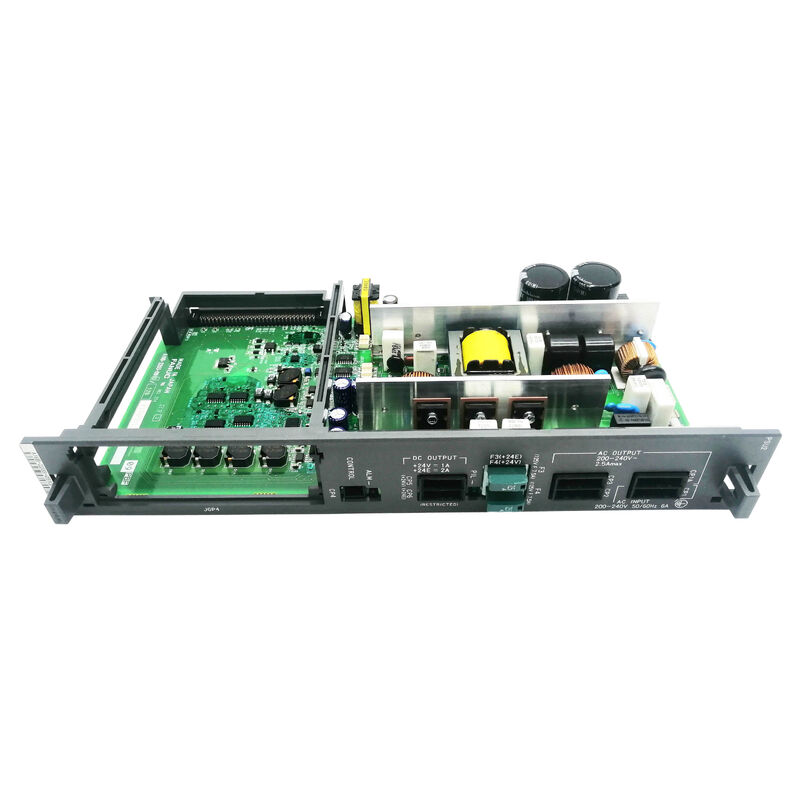

Το A16B-2203-0870 έχει επιβεβαιωθεί ως PCB ισχύος σε αυτήν τη σειρά — εξυπηρετώντας τη λειτουργία τροφοδοσίας εντός του συγκεκριμένου συστήματος υποδοχής.

Βασικές πληροφορίες προϊόντος

Power PCB στην Αρχιτεκτονική Δίσκου FANUC

Τα Power PCB της σειράς A16B-2203 εξυπηρετούν πολλούς ρόλους ανάλογα με τη συγκεκριμένη εφαρμογή τους:

Πλακέτες καλωδίωσης/τροφοδοσίας σε μονάδες μετάδοσης κίνησης:Πλακέτες υψηλού ρεύματος που φέρουν συνδέσεις εξόδου κινητήρα και διεπαφές διαύλου DC μέσα σε μονάδες ενισχυτή σερβομηχανισμού και ατράκτου. Αυτές οι πλακέτες χειρίζονται το ρεύμα κινητήρα σε πλήρη ονομαστικά επίπεδα.

Πλακέτες τροφοδοσίας:Πλακέτες που παρέχουν ρυθμιζόμενες εσωτερικές τάσεις (λογικά τροφοδοτικά 5V, 15V, 24V) στα ηλεκτρονικά ελέγχου εντός της μονάδας ή του υλικού CNC. Το A16B-2203-0910, για παράδειγμα, είναι μια πλακέτα τροφοδοσίας για ελεγκτές ρομπότ FANUC.

Πίνακες διανομής ρεύματος:Πλακέτες που δρομολογούν την ισχύ από μια κεντρική παροχή σε πολλαπλές λειτουργικές πλακέτες μέσα σε ένα συγκρότημα, παρέχοντας απομόνωση, φιλτράρισμα ή περιορισμό ρεύματος.

Το A16B-2203-0870 εξυπηρετεί τη συνάρτηση ισχύος που προσδιορίζεται από αυτήν την ταξινόμηση στο κεντρικό του σύστημα.

Σενάρια εφαρμογής

Σφάλμα μονάδας δίσκου ή πλακέτας ισχύος CNC:Ένα σύστημα CNC FANUC ή σύστημα μετάδοσης κίνησης δημιουργεί ένα σφάλμα που σχετίζεται με την ισχύ. Το A16B-2203-0870 αναγνωρίζεται από την ετικέτα της πλακέτας του ως το αποτυχημένο εξάρτημα. Η αντικατάσταση επαναφέρει τη λειτουργία τροφοδοσίας.

Προγραμματισμένη ανταλλακτική συντήρησης:Μια εγκατάσταση παραγωγής διατηρεί το A16B-2203-0870 ως τοπικό ανταλλακτικό, επιτρέποντας την ταχεία απόκριση σε σφάλμα πλακέτας ισχύος.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A16B-2203-0870 είναι η σωστή πλακέτα για το σύστημά μου;

Διαβάστε τον αριθμό ανταλλακτικού από την ετικέτα της πλακέτας μέσα στην κατάλληλη μονάδα υποδοχής. Εάν η ετικέτα γράφει A16B-2203-0870, αυτή είναι η επιβεβαιωμένη αντικατάσταση. Παραπομπή στη λίστα ανταλλακτικών στο εγχειρίδιο συντήρησης FANUC για το συγκεκριμένο μοντέλο συστήματος.

Ε2: Η αντικατάσταση του A16B-2203-0870 απαιτεί αλλαγές παραμέτρων;

Τα Power PCB δεν αποθηκεύουν παραμέτρους CNC. Η αντικατάσταση του A16B-2203-0870 δεν επηρεάζει τις αποθηκευμένες τιμές παραμέτρων. Μετά την τοποθέτηση της αντικατάστασης, το σύστημα θα πρέπει να ξαναρχίσει την κανονική κατανομή ισχύος. Βεβαιωθείτε ότι όλες οι τάσεις τροφοδοσίας είναι εντός των προδιαγραφών μετά την τοποθέτηση.

Ε3: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται πριν από την πρόσβαση στο A16B-2203-0870;

Εάν το A16B-2203-0870 βρίσκεται μέσα σε μια μονάδα μετάδοσης κίνησης, οι πυκνωτές διαύλου DC πρέπει να αποφορτιστούν πλήρως πριν από την πρόσβαση. Εάν βρίσκεται μέσα σε μονάδα ελέγχου CNC, η μονάδα πρέπει να απενεργοποιηθεί πλήρως. Ακολουθήστε την ισχύουσα διαδικασία του εγχειριδίου συντήρησης FANUC και βεβαιωθείτε ότι όλες οι τάσεις είναι ασφαλείς πριν χειριστείτε τυχόν εσωτερικές πλακέτες.

Ε4: Είναι το A16B-2203-0870 συγκεκριμένο για μια συγκεκριμένη γενιά προϊόντων FANUC;

Η συγκεκριμένη παραγωγή συστήματος CNC ή μονάδας κίνησης που είναι συμβατή με το A16B-2203-0870 επιβεβαιώνεται από τη λίστα ανταλλακτικών του κεντρικού συστήματος. Η σειρά A16B-2203 καλύπτει πολλές γενιές προϊόντων FANUC — επιβεβαιώστε την ισχύουσα τεκμηρίωση του συστήματος κεντρικού υπολογιστή πριν την παραγγελία.
