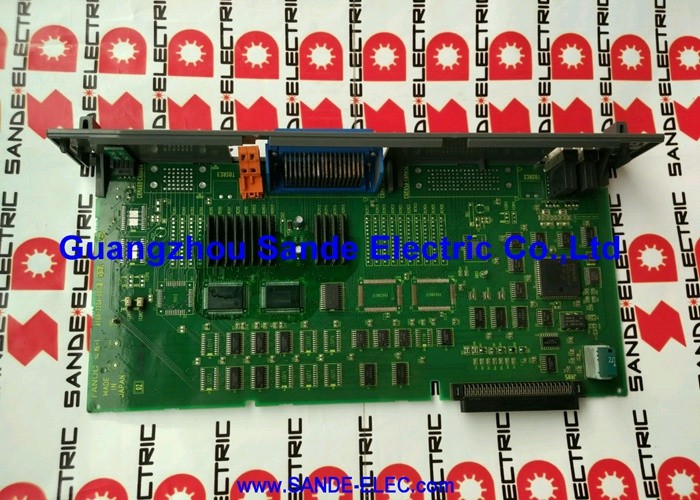

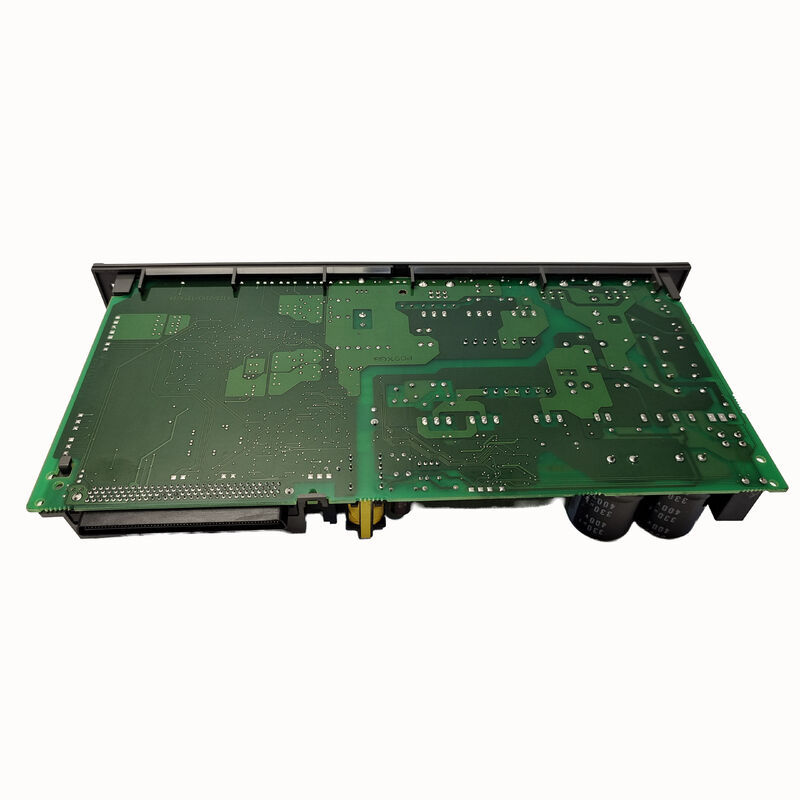

Χρησιμοποιημένη πλακέτα FANUC A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815 | Σειρά FANUC A16B-2203 CNC Drive PCB — 081x Σειρά πλακέτας μετάδοσης κίνησης / Βιομηχανικός αυτοματισμός / Συστήματα Servo και Spindle

A16B-2203-081x — Εύρος πλακέτας μετάδοσης κίνησης

Η ομάδα αριθμών A16B-2203-081x είναι μια καθορισμένη ενότητα της σειράς A16B-2203 που επικεντρώνεται στα PCB του συστήματος μετάδοσης κίνησης. Οι διπλανές σανίδες σε αυτό το εύρος επιβεβαιώνουν τη λειτουργική κατηγορία:

A16B-2203-0810:Επιβεβαιώθηκε ως "PCB — ALPHA-I SERVO SVM2-20/20HVi" — μια πλακέτα καλωδίωσης για τη μονάδα σερβομηχανισμού διπλού άξονα 400VAC High Voltage (HV), που εξυπηρετεί μηχανές σε περιοχές τροφοδοσίας 400V.

A16B-2203-0800–0803:Από το Εγχειρίδιο Συντήρησης FANUC αis (B-65285EN/03), αυτές είναι οι πλακέτες καλωδίωσης για τη σειρά αis SVM1 HV:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

Το A16B-2203-0815 καταλαμβάνει τη θέση 0815 σε αυτό το εύρος — τοποθετώντας το εντός της οικογένειας PCB σερβοκινητήρων υψηλής τάσης 400VAC που περιλαμβάνει τις πλακέτες καλωδίωσης HV 0800–0803 SVM1 και την πλακέτα HV 0810 SVM2.

Βασικές πληροφορίες προϊόντος

Περιβάλλον μονάδας υψηλής τάσης — Εφαρμογές περιοχής 400 V

Τα μηχανήματα που είναι εγκατεστημένα σε περιοχές με τριφασική τροφοδοσία 400–480 VAC απαιτούν παραλλαγές σερβοκινητήρα υψηλής τάσης (HV). Οι ενισχυτές της σειράς HV το χειρίζονται απευθείας από την παροχή ρεύματος χωρίς χωριστό μετασχηματιστή υποβάθμισης.

Ολόκληρη η σειρά A16B-2203-080x έως 081x αντιστοιχεί σε αυτήν την κατηγορία μονάδων HV:

• Οι πλακέτες καλωδίωσης HV SVM1 (0800–0803) εξυπηρετούν μονάδες HV μονού άξονα
• Η πλακέτα SVM2 HV (0810) εξυπηρετεί μονάδες HV διπλού άξονα
• Το A16B-2203-0815 εξυπηρετεί τη συγκεκριμένη διαμόρφωση του σερβοενισχυτή HV

Αυτή η σειρά HV είναι η πιο κοινή διαμόρφωση σερβομηχανής στις εργαλειομηχανές CNC της Ευρώπης, της Ασίας και των περισσότερων εξαγωγικών αγορών — κάθε εργαλειομηχανή που πωλείται σε περιοχή τροφοδοσίας 400 V χρησιμοποιεί σερβοκινητήρες κατηγορίας HV.

Σενάρια εφαρμογής

Σφάλμα PCB μονάδας σερβοκινητήρα HV:Ένα μηχάνημα CNC σε δίκτυο τροφοδοσίας 400 V αναπτύσσει έναν σερβοσυναγερμό στον άξονα που ελέγχεται από τη μονάδα που περιέχει το A16B-2203-0815. Αφού αποκλειστούν εξωτερικές βλάβες καλωδίωσης και κινητήρα, η πλακέτα αναγνωρίζεται και αντικαθίσταται.

Επισκευή μονάδας δίσκου:Ένα εξειδικευμένο συνεργείο σέρβις CNC που επισκευάζει μια μονάδα σερβοενισχυτή HV αντικαθιστά το A16B-2203-0815 ως μέρος μιας ολοκληρωμένης ανανέωσης εσωτερικής πλακέτας.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A16B-2203-0815 είναι η σωστή πλακέτα για τη μονάδα μονάδας HV;

Διαβάστε τον αριθμό ανταλλακτικού από την ετικέτα του πίνακα μέσα στη συγκεκριμένη μονάδα. Εάν γράφει A16B-2203-0815, αυτό επιβεβαιώνει τη σωστή αντικατάσταση. Παραπομπή στον πίνακα ανταλλακτικών στο εγχειρίδιο συντήρησης FANUC για το μοντέλο της μονάδας κεντρικού δίσκου.

Ε2: Είναι το A16B-2203-0815 για μηχανές τροφοδοσίας 400V ή μηχανές τροφοδοσίας 200V;

Με βάση το πλαίσιο εμβέλειας 081x — το οποίο περιλαμβάνει επιβεβαιωμένες πλακέτες καλωδίωσης της σειράς HV (A16B-2203-0800–0803 για SVM1 HVi και A16B-2203-0810 για SVM2-20/20HVi) — η μονάδα A16B-2203-0804 είναι πιθανότατα (aVol08-0815) σανίδα. Επιβεβαιώστε από την ονομαστική τάση της μονάδας κεντρικού υπολογιστή πριν την παραγγελία.

Ε3: Η αντικατάσταση του A16B-2203-0815 επηρεάζει τις παραμέτρους του σερβομηχανισμού;

Όχι. Οι παράμετροι Servo βρίσκονται στην κύρια μνήμη του CNC. Η αντικατάσταση του PCB της μονάδας δεν επηρεάζει τις αποθηκευμένες τιμές παραμέτρων. Μετά την τοποθέτηση της αντικατάστασης, το CNC αποκαθιστά την επικοινωνία σερβομηχανισμού και εφαρμόζει κανονικά τις υπάρχουσες παραμέτρους.

Ε4: Ποια ασφάλεια εκφόρτισης ισχύει πριν από την πρόσβαση στο A16B-2203-0815 μέσα σε μια μονάδα μετάδοσης κίνησης HV;

Οι σερβομονάδες της σειράς HV που λειτουργούν σε είσοδο 400–480 VAC διατηρούν έναν δίαυλο DC περίπου στα 540–650 VDC. Μετά την απομάκρυνση του ηλεκτρικού ρεύματος, πρέπει να τηρείται πλήρως ο χρόνος εκφόρτισης σύμφωνα με το εγχειρίδιο συντήρησης FANUC. Επαληθεύστε την εκφόρτιση του διαύλου με ένα βαθμονομημένο βολτόμετρο πριν ανοίξετε τη μονάδα. Η ενέργεια του διαύλου HV είναι σημαντικά υψηλότερη από τις μονάδες 200 V — περισσότερη χωρητικότητα, υψηλότερη τάση, περισσότερη αποθηκευμένη ενέργεια.
