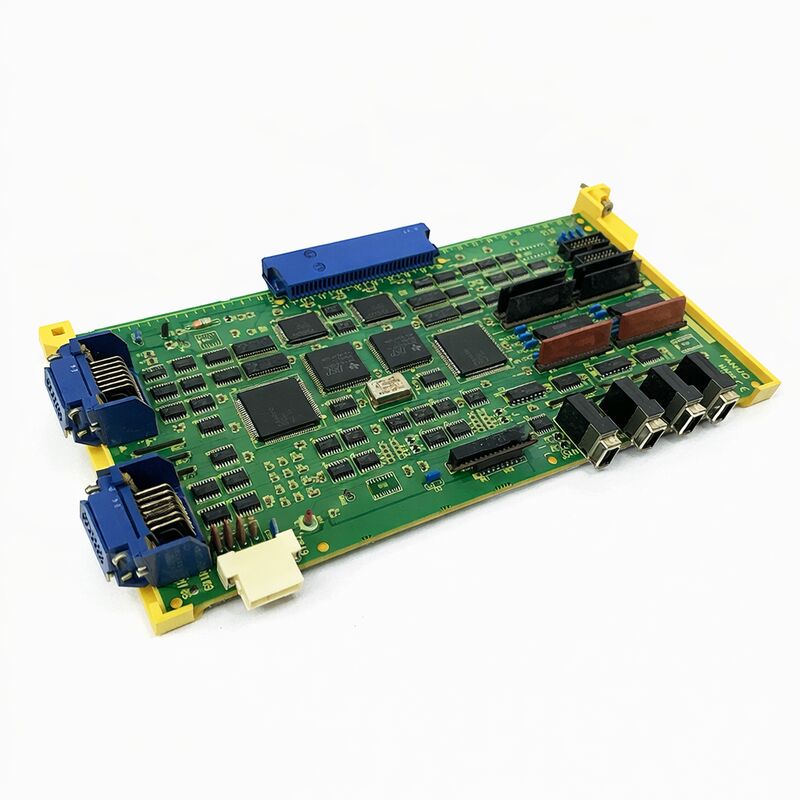

FANUC A16B-2203-0691 αi Servo Module Καλωδίωση PCB για aiSV1-20

Επισκόπηση

ΟA16B-2203-0691είναι έναPCB καλωδίωσης σερβομονάδας αiχρησιμοποιείται μεaiSV1-20υλικό ενισχυτή. Περιγράφεται ως η σανίδα που τοποθετείται συνήθωςΜονάδες μονοαξονικής σειράς A06B-6114 αiSV, και τα κανάλια ανταλλακτικών το προσδιορίζουν επίσης ως PCB γιαALPHA-i SERVO SVM1-20I.

Αυτό το τοποθετεί στην εσωτερική καλωδίωση/τμήμα ελέγχου του ενισχυτή και όχι στο στρώμα της κύριας πλακέτας CNC ή της πλακέτας επικοινωνίας.

Αυτή η πλακέτα δεν είναι ανταλλακτικό γενικής χρήσης. Ανήκει στην εσωτερική δομή της σερβομονάδας αi και συνδέεται με την οικογένεια ενισχυτών στην οποία τοποθετείται. Στις εργασίες συντήρησης, οι πλακέτες σε αυτή τη θέση ταιριάζουν με τον ακριβή ρόλο του ενισχυτή και τον τύπο της εγκατεστημένης μονάδας, επειδή η πλακέτα υποστηρίζει την εσωτερική ηλεκτρική δομή του σερβοενισχυτή αντί για μια ευρεία λειτουργία εξωτερικού ελεγκτή.

Μια λίστα με το εγχειρίδιο συντήρησης συνδέεται επίσηςA16B-2203-0691μεαi SV 20διαμορφώσεις στοA06B-6117-H103 / C103σειρά, ενώ η περιγραφή του προϊόντος που αναφέρεται παραπάνω το συνδέει με μονάδες AiSV A06B-6114 μονού άξονα.

Στην πράξη, αυτό σημαίνει ότι το ακριβές εγκατεστημένο μοντέλο ενισχυτή και η ετικέτα της πλακέτας πρέπει πάντα να ελέγχονται στο υλικό πριν την παραγγελία.

Τεχνικά Στοιχεία

Εφαρμογές

Αυτή η πλακέτα είναι κατάλληλη γιαεγκατεστημένες μονάδες σερβοενισχυτή FANUC αiπου ήδη χρησιμοποιούν τοA16B-2203-0691θέση εσωτερικής πλακέτας καλωδίωσης.

Είναι ιδιαίτερα σημαντικό για την επισκευή σερβομονάδας, την ανακαίνιση σε επίπεδο πλακέτας και την αποκατάσταση ενισχυτή, όπου το αρχικό υλικό της μονάδας παραμένει σε μεγάλο βαθμό άθικτο αλλά το εσωτερικό PCB χρειάζεται αντικατάσταση.

Είναι ιδιαίτερα χρήσιμο όταν το συγκρότημα του τμήματος ισχύος και της ψύκτρας παραμένουν σε λειτουργία, αλλά η εσωτερική πλακέτα της μονάδας απαιτεί αντικατάσταση για την αποκατάσταση της αρχικής δομής του ενισχυτή.

Σε αυτήν τη ρύθμιση, η αντιστοίχιση της ίδιας πλακέτας καλωδίωσης βοηθά στη διατήρηση της υπάρχουσας αρχιτεκτονικής της μονάδας και της τοποθετημένης διάταξης της κάρτας ελέγχου.

Οδηγός επιλογής

Κατά την επιλογήA16B-2203-0691, πρώτα επιβεβαιώστε τον κωδικό πλακέτας απευθείας στην εγκατεστημένη πλακέτα και, στη συνέχεια, επαληθεύστε το μοντέλο του ενισχυτή όπου είναι τοποθετημένος.

Αυτό το βήμα έχει σημασία επειδή η ίδια οικογένεια πλακέτας εμφανίζεται σε πολλές παραλλαγές σερβομονάδας αi και τα κοντινά μοντέλα μπορούν να χρησιμοποιηθούν σε διαφορετικές διαμορφώσεις ρεύματος ή αξόνων.

Δεύτερον, ελέγξτε τον ίδιο τον προσδιορισμό του ενισχυτή.

Η πιο ισχυρή περιγραφή του πίνακα συνδέει αυτό το μοντέλοaiSV1-20καιμονοαξονας A06B-6114modules, ενώ το συνδέουν και χειροκίνητες αναφορέςαi SV 20καταχωρίσεις.

Αυτό σημαίνει ότι η πιο αξιόπιστη μέθοδος επιλογής είναι ο πραγματικός κωδικός της τοποθετημένης πλακέτας συν την ετικέτα του εγκατεστημένου ενισχυτή μαζί.

Τρίτον, αναθεωρήστε το πλαίσιο του πίνακα μέσα στη λειτουργική μονάδα. Ορισμένες καταχωρήσεις σημειώνουν ότι η μονάδα σερβομηχανισμού είναι εξοπλισμένη με αυτήν την πλακέτα καλωδίωσης μαζί με έναΚάρτα ελέγχου FSSB A16B-2101-004x, το οποίο μπορεί να βοηθήσει κατά την οπτική επιβεβαίωση των εγκατεστημένων εσωτερικών στοιχείων του ενισχυτή κατά τη διάρκεια του σέρβις.

Οδηγίες αντικατάστασης

Πριν παραγγείλετε, επιβεβαιώστε την ετικέτα της πλακέτας, το μοντέλο του ενισχυτή και τον ακριβή τύπο της μονάδας όπου είναι εγκατεστημένη. Στις εσωτερικές πλακέτες σερβομονάδας, αυτοί οι τρεις έλεγχοι είναι πιο αξιόπιστοι από την προσπάθεια αναγνώρισης της πλακέτας μόνο από μια ευρεία περιγραφή οικογένειας σερβομηχανισμών.

Εάν ο ενισχυτής έχει ήδη επισκευαστεί στο παρελθόν, είναι επίσης συνετό να συγκρίνετε τα τρέχοντα εγκατεστημένα σημάδια της πλακέτας με τα αρχεία του μηχανήματος.

Οι παλαιότερες σερβομονάδες μπορούν να φέρουν ανταλλακτικές πλακέτες από παλαιότερες εργασίες σέρβις, επομένως η άμεση επαλήθευση υλικού είναι η ασφαλέστερη διαδρομή.

FAQ

Ε1: Τι είδους πλακέτα είναι η A16B-2203-0691;
Είναι έναPCB καλωδίωσης σερβομονάδας αi. Πρακτικά, ανήκει στη μονάδα του ενισχυτή και υποστηρίζει την εσωτερική δομή της πλακέτας της σερβομονάδας αντί να χρησιμεύει ως γενικός ελεγκτής ή πίνακας οθόνης.

Ε2: Γιατί είναι σημαντικό το "aiSV1-20" στην περιγραφή;
Επειδή προσδιορίζει τον ρόλο του ενισχυτή της πλακέτας. Μια σανίδα τοποθετημένη σε έναaiSV1-20Η μονάδα θα πρέπει να επιλεγεί για να διατηρήσει την ίδια εγκατεστημένη διαμόρφωση ενισχυτή, όχι απλώς να ταιριάζει με την ευρύτερη οικογένεια πλακέτας FANUC.

Ε3: Γιατί πρέπει να ελεγχθεί το μοντέλο του ενισχυτή πριν από την αγορά;
Επειδή οι οικογένειες σανίδων σαν αυτή μπορούν να εμφανιστούν σε πολλές παραλλαγές ενισχυτή αi. Η ακριβής ετικέτα εγκατεστημένης μονάδας βοηθά στην επιβεβαίωση εάν η πλακέτα ανήκει στην ίδια δομή ρεύματος, άξονα και μονάδας που είναι ήδη σε λειτουργία.

Ε4: Είναι αυτός ο πλήρης σερβοενισχυτής;
Όχι. Είναι έναPCB που χρησιμοποιείται μέσα στη μονάδα σερβοενισχυτή, όχι το πλήρες συγκρότημα ενισχυτή. Αυτή η διάκριση είναι σημαντική επειδή η αντικατάσταση θα πρέπει να ταιριάζει με τον ρόλο της εσωτερικής πλακέτας μέσα στον υπάρχοντα ενισχυτή, όχι με ολόκληρη τη μονάδα δίσκου ως ολοκληρωμένη μονάδα.

Ε5: Τι πρέπει να ελεγχθεί πριν από την αγορά;
Ελέγξτε την ετικέτα της πλακέτας, επιβεβαιώστε τον τύπο του ενισχυτή και επαληθεύστε το περιβάλλον της εγκατεστημένης μονάδας. Στις εσωτερικές πλακέτες ενισχυτών, αυτός ο συνδυασμός δίνει μια πολύ πιο ασφαλή αντιστοίχιση από το να βασίζεστε μόνο σε μια ευρεία οικογενειακή περιγραφή.
