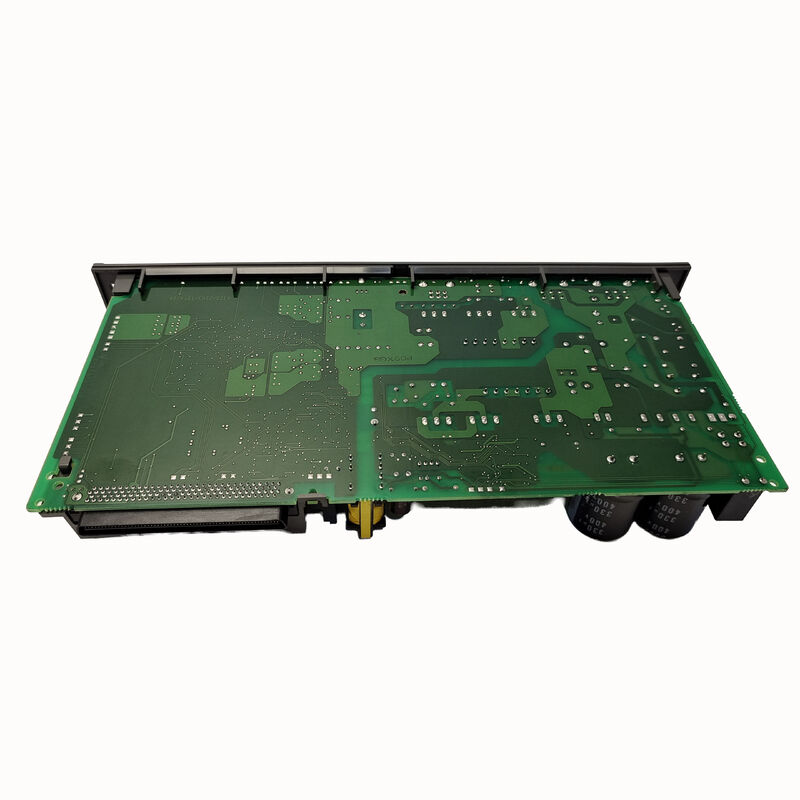

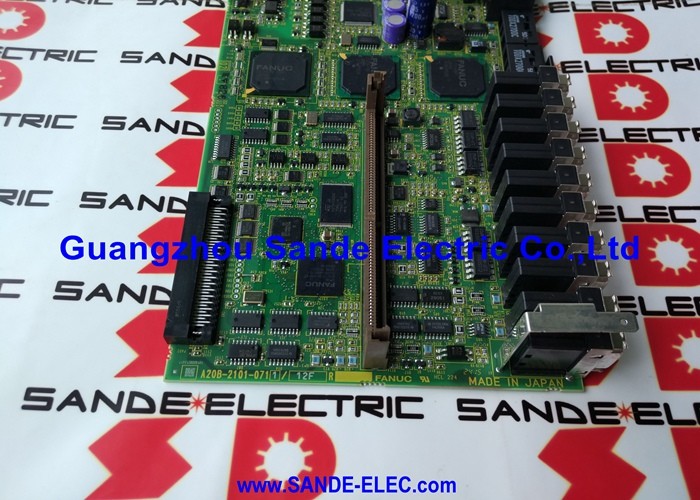

Πίνακας PCB FANUC A16B-2203-0675

A16B-2203-0675∙ FANUC Alpha-I SVM2-160/160i Διοικητική επιφάνεια ∙ A06B-6114-H211 / Δύο 160A / 39A Καθορισμένο / Μεγαλύτερο Δίδυμο Άξονα SVM

SVM2-160/160i Η μεγαλύτερη δίδυμη άξονα σέρβο μονάδα

Η A06B-6114-H211 SVM2-160/160i είναι η παραλλαγή με το υψηλότερο ρεύμα στην οικογένεια αλφαξικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών κυκλικών.Το A16B-2203-0675 είναι η μονάδα ηλεκτρικής ενέργειας/καλωδίωσης, επιβεβαιώνεται από το εγχειρίδιο συντήρησης της FANUC Β-65285EN/03.

Η πλήρης οικογένεια SVM2 επιβεβαιώνει την A16B-2203-0675 στην κορυφή του εύρους:

Βασικές προδιαγραφές

Αρχιτεκτονική δύο-PCB

Το σέρβομοντέλο A06B-6114-H211 περιέχει δύο κύρια PCB:

Πίνακας ηλεκτρικής ενέργειας/καλωδίωσης (A16B-2203-0675 ¢ αυτό το προϊόν):Οδηγεί τα σήματα από την κάρτα ελέγχου και στις δύο μονάδες IGBT 160A, μεταφέρει τρέχουσα ανατροφοδότηση από τις αντίστοιχες διακυμάνσεις του σταδίου ισχύος,και παρέχει όλες τις εξωτερικές συνδέσεις διεπαφής FSSB συνδέσεις οπτικών ινών, καλώδια κωδικοποιητή κινητήρα, και σήμα I/O.

Κάρτα ελέγχου FSSB (A20B-2100-0741):Εκτελεί τους κυκλούς ελέγχου ταχύτητας και ρεύματος για τους δύο άξονες, επικοινωνεί με το CNC μέσω της σειριακής λεωφορείας FSSB και παράγει τις εντολές PWM που ο δίσκος τροφοδοσίας κατευθύνει στα τρανζίστορα IGBT.

Σενάρια εφαρμογής

SVM2-160/160i σφάλμα της μονάδας ισχύος:Ένα FANUC Alpha-I servo σύστημα με μια μονάδα 160/160i αναπτύσσει σφάλματα στο στάδιο τροφοδοσίας.Αντικατάσταση αποκαθιστά την εσωτερική δρομολόγηση σήματος της μονάδας servo.

Υπηρεσιακή συντήρηση μεγάλων κέντρων επεξεργασίας:Μια εγκατάσταση παραγωγής διατηρεί το σύστημα servo του κέντρου επεξεργασίας CNC βαριάς χρήσης.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι η A16B-2203-0675 η ίδια σανίδα που χρησιμοποιείται στην A06B-6117-H211;

Το A06B-6114-H211 και το A06B-6117-H211 είναι και τα δύο SVM2-160/160i ενότητες, αλλά από διαφορετικές αναθεωρήσεις σειράς κίνησης ∙ το 6114 είναι ο πρώτος σχεδιασμός, το 6117 είναι μια μεταγενέστερη αναθεώρηση.Επιβεβαιώνεται η A16B-2203-0675 τόσο για το A06B-6114-H211 όσο και για το A06B-6117-H211- Ελέγξτε από την πινακίδα του εγκατεστημένου μοντέλου το μοντέλο κίνησης που είναι τοποθετημένο.

Ε2: Πώς σχετίζεται η συνεχής ονομαστική έξοδος 39A με την ονομαστική τιμή κορυφής του τρανζίστορα 160A;

Η ονομασία του τρανζίστορα 160A είναι το μέγιστο στιγμιαίο κορυφαίο ρεύμα που μπορεί να αντέξει το IGBT.Η 39A ονομαστική συνεχής έξοδος είναι το συνεχές ρεύμα η κίνηση είναι σχεδιασμένη για να παραδώσει σε κανονική λειτουργία servo χωρίς υπερθέρμανσηΗ μεγάλη αναλογία μεταξύ αιχμής (160A) και συνεχούς (39A) παρέχει το περιθώριο για υπερφόρτωση σερβοκαι βαριές διαπεραστικές διακοπές ̇ χωρίς να υπερβαίνει την ασφαλή ζώνη λειτουργίας του τρανζίστορ.

Ε3: Ποιοι κωδικοί συναγερμού εξυπηρέτησης υποδεικνύουν ειδικά σφάλμα της πλακέτας τροφοδοσίας έναντι σφάλματος της κάρτας ελέγχου;

Τα σφάλματα των πινάκων ηλεκτρικής ενέργειας συνήθως προκαλούν: συναγερμούς IGBT του τρανζίστορ (υπερστρόβιλο, βραχυκύκλωμα), σφάλματα κίνησης πύλης (όπου το τρανζίστορ δεν αλλάζει σωστά λόγω απουσίας σήματος κίνησης),ή τρέχουσες ανωμαλίες ανάδρασηςΟι σφάλματα της κάρτας ελέγχου παράγουν συναγερμούς επικοινωνίας FSSB (αλαμίσματα SV 8 ή 9) ή σφάλματα ελέγχου ταχύτητας/ρεύματος.Όταν και οι δύο άξονες αποτύχουν ταυτόχρονα με ένα συναγερμό που σχετίζεται με την ισχύ και τα τρανζίστορ δοκιμάζουν υγιή, το A16B-2203-0675 πίνακα ισχύος είναι ο κύριος ύποπτος.

Ε4: Η αντικατάσταση του A16B-2203-0675 απαιτεί επαναφορά των παραμέτρων του servo;

Όχι, οι παραμέτροι του servo βρίσκονται στην μνήμη των παραμέτρων του CNC, όχι στα PCB του servo module.το CNC κατεβάζει τις παραμέτρους servo κατά την εκκίνηση της ενεργοποίησης- Ελέγξτε την ορθή ανταπόκριση του εφοδιασμού και στα δύο κανάλια του άξονα πριν επιστρέψετε στην παραγωγή.

Ε5: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται πριν από την πρόσβαση στην A16B-2203-0675 εντός της μονάδας servo;

Περιμένετε τον χρόνο εκφόρτωσης που καθορίζεται στο εγχειρίδιο συντήρησης του ενισχυτή σερβοποιητή FANUC Alpha, συνήθως τουλάχιστον 5 λεπτά.Βεβαιωθείτε ότι η τάση του λεωφορείου συνεχούς ρεύματος είναι κάτω από 30V συνεχούς ρεύματος χρησιμοποιώντας ένα βαθμονωμένο όλτομετρο. Η λεωφορεία SVM2-160/160i συνεχούς ρεύματος λειτουργεί με περίπου 280V συνεχούς ρεύματος από είσοδο 200V εναλλασσόμενου ρεύματος. Χρησιμοποιήστε το A16B-2203-0675 με ένα αντιστατικό λουρί καρπού σε μια επιφάνεια ασφαλή από ESD.
