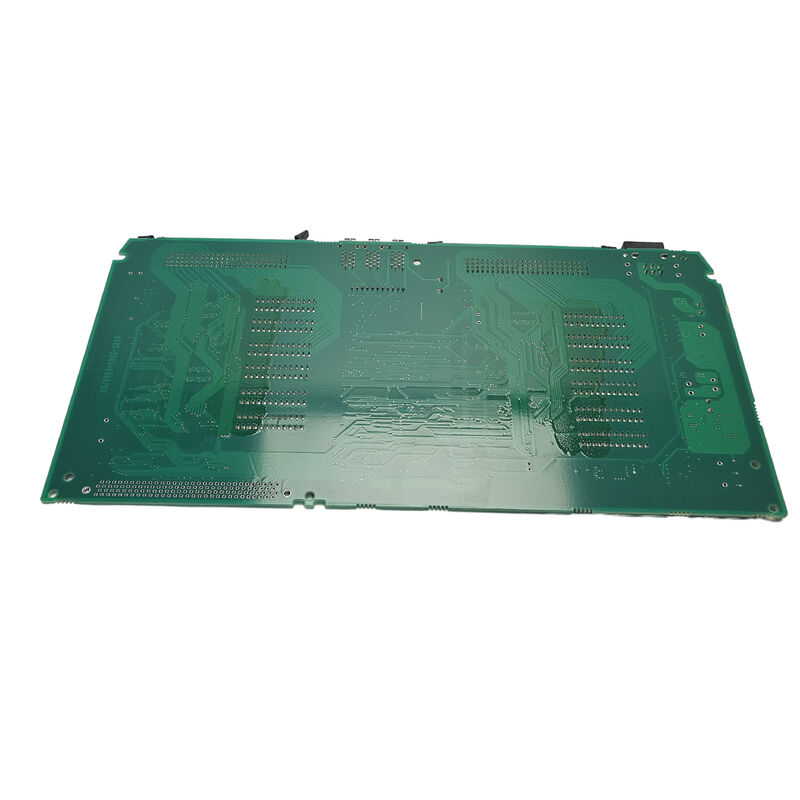

A16B-2203-0671∙ FANUC A16B-2203-067x Alpha-I SVM Servo Wiring Board

Α16Β-2203-067x ∆ημιουργία της οικογένειας πλατφόρμας σέρβο καλωδίωσης Αλφα-I SVM

Το A16B-2203-0671 ανήκει στην σειρά A16B-2203-067x ∙ μια επιβεβαιωμένη οικογένεια πινάκων καλωδίωσης για τις μονάδες servo της σειράς Alpha-I της FANUC (σειρά A06B-6114).Το εγχειρίδιο συντήρησης B-65285EN/03 της FANUC επιβεβαιώνει ότι η σειρά αυτή καλύπτει τις πλακέτες καλωδίωσης για δίδυμους άξονες και πολυάξονες κινητήρες Alpha-I SVM (Servo Module):

Το A16B-2203-0671 στη χαμηλότερη αριθμημένη θέση αυτής της οικογένειας εξυπηρετεί μια καθορισμένη παραλλαγή κίνησης SVM εντός της σειράς των αλφα-I σερβομονδίων A06B-6114.

Βασικές πληροφορίες για το προϊόν

Άλφα-I SVM Ρολά του πίνακα καλωδίωσης

Στην αρχιτεκτονική SVM της σειράς FANUC Alpha-I, η πλακέτα καλωδίωσης (A16B-2203-067x) χρησιμεύει ως εσωτερική διαδρομή σήματος και διεπαφή PCB μέσα στο στερέωμα του κυψελού του σερβομονδίου.

Στάδιο τροφοδοσίας στην κάρτα ελέγχου:Δρόμοι σήματος μεταξύ των μονάδων IGBT τροφοδοτικού τρανζίστορ και της κάρτας ελέγχου FSSB (Fiber-optic Servo Serial Bus) μεταφέροντας σήματα οδήγησης πύλης, ροή ανάδρασης και σήματα προστασίας.

Εξωτερικές συνδέσεις διεπαφής:Οι εξωτερικές θέσεις συνδέσμων της μονάδας ̇ για τη σύνδεση οπτικών ινών CNC FSSB, τα καλώδια ανατροφοδότησης κωδικοποιητή και τα σήματα I/O ̇ είναι τοποθετημένα και κατευθύνονται μέσω της πλακέτας καλωδίωσης.

Συστήματα προστασίας και παρακολούθησης:Τα σήματα θερμικής προστασίας από τις μονάδες των τρανζίστορ ισχύος και τα κυκλώματα παρακολούθησης συνεχούς ρεύματος συνδέονται μέσω της πλακέτας καλωδίωσης με τη λογική προστασίας της κάρτας ελέγχου.

Σενάρια εφαρμογής

Ελάττωμα της πλακέτας καλωδίωσης του σερβομονδίου A06B-6114:Ένα FANUC Alpha-I SVM servo module αναπτύσσει εσωτερικά σφάλματα σήματος ∙ σωστή λειτουργία τροφοδοσίας και κάρτας ελέγχου αλλά σφάλματα σήματος μεταξύ των πινάκων.Αντικατάσταση αποκαθιστά την ορθή διαδρομή σήματος εντός της μονάδας servo.

Επαναθεώρηση της μονάδας εφοδιασμού:Η πλακέτα καλωδίωσης A16B-2203-0671 αντικαθίσταται ως μέρος της ανανέωσης του εσωτερικού συνόλου PCB.

Γενικές ερωτήσεις

Ερώτηση 1: Πώς μπορώ να επιβεβαιώσω ότι η A16B-2203-0671 είναι η πλακέτα καλωδίωσης για το αλφα-I σερβομονδίου μου;

Διαβάστε τον αριθμό του εξαρτήματος από την ετικέτα του εγκατεστημένου πίνακα μέσα στην μονάδα servo. Αν διαβάζει A16B-2203-0671, αυτό είναι η επιβεβαιωμένη αντικατάσταση.Διασταυρούμενη αναφορά με τον αριθμό μοντέλου της μονάδας servo (στην εμπρόσθια πινακίδα ονομασίας της μονάδας κίνησης) και τον σχετικό κατάλογο κατανομής PCB του εγχειριδίου συντήρησης του FANUC Alpha servo amplifier.

Ε2: Είναι η πλακέτα καλωδίωσης (A16B-2203-0671) η ίδια με την κάρτα ελέγχου (A16B-2100-074x);

Το Alpha-I SVM περιέχει πολλαπλά PCB με ξεχωριστές λειτουργίες.Η κάρτα ελέγχου FSSB (A16B-2100-074x ή A16B-2101-004x) χειρίζεται την επικοινωνία CNCΟι δύο πρέπει να λειτουργούν σωστά για να λειτουργήσει η μονάδα servo.

Ε3: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται πριν από την πρόσβαση στην πλακέτα καλωδίωσης μέσα σε ένα αλφα-I σερβομονούλο;

Κλείστε το σύστημα CNC και το σύστημα servo.Οι πυκνωτές συνεχούς ρεύματος της μονάδας εφοδιασμού διατηρούν επικίνδυνη υψηλή τάση μετά την αφαίρεση της ηλεκτρικής πηγής ̇ ελέγξτε ότι η συνεχής ρεύμα έχει εκφορτωθεί κάτω από 30V συνεχούς ρεύματος χρησιμοποιώντας ένα βαθμονωμένο όλτομετρο πριν από το άνοιγμα της μονάδαςΑκολουθήστε τις διαδικασίες ασφαλείας του σχετικού εγχειριδίου συντήρησης του ενισχυτή σερο FANUC.

Ε4: Η αντικατάσταση του A16B-2203-0671 απαιτεί αλλαγές στις παραμέτρους του servo;

Όχι, οι παραμέτροι του servo βρίσκονται στην μνήμη του CNC.το CNC κατεβάζει τις παραμέτρους servo στη μονάδα κατά την εκκίνηση της ενεργοποίησης- Ελέγξτε την ορθή ανταπόκριση του σέρβο σε όλους τους συνδεδεμένους άξονες πριν επιστρέψετε στην παραγωγή.
