A16B-2203-0662 | FANUC αis SVM1-160i Servo Wiring Board — A06B-6114-H106 / 160A Peak / Control PCB A20B-2100-0740

SVM1-160i — Η μονάδα μονού άξονα υψηλού ρεύματος

Ο FANUC αis SVM1-160i (A06B-6114-H106) αντιπροσωπεύει τη δεύτερη υψηλότερη βαθμολογία ρεύματος στη σειρά σερβοενισχυτών μονού άξονα αis — Σερβομηχανή αιχμής 160A για οδήγηση σερβοκινητήρων μεγάλου πλαισίου σε άξονες βαρέων εργαλειομηχανών.

Για το περιβάλλον, το πλήρες εύρος αis SVM1 κλιμακώνεται από SVM1-20i (20A) έως SVM1-360i (360A). Το 160A του SVM1-160i το τοποθετεί στην περιοχή βαρέως τύπου — οι μηχανές που επιλέγουν αυτήν την ενότητα περιλαμβάνουν:

Μεγάλα οριζόντια κέντρα κατεργασίας:Άξονες X και Y με σημαντική επιτραπέζια μάζα, που απαιτούν υψηλή ροπή αιχμής για γρήγορη επιτάχυνση.

Περιστροφικά τραπέζια βαρέως τύπου:Συστήματα τοποθέτησης για μεγάλους εναλλάκτες παλετών ή φωτιστικά πολλαπλών όψεων όπου η μάζα του συγκροτήματος παλετών απαιτεί συνεχές υψηλό ρεύμα σερβομηχανισμού.

Μεγάλοι άξονες μηχανής λείανσης:Όπου η τοποθέτηση ακριβείας υπό σημαντική δύναμη λείανσης απαιτεί τόσο υψηλό ρεύμα όσο και υψηλή ακαμψία σερβομηχανισμού.

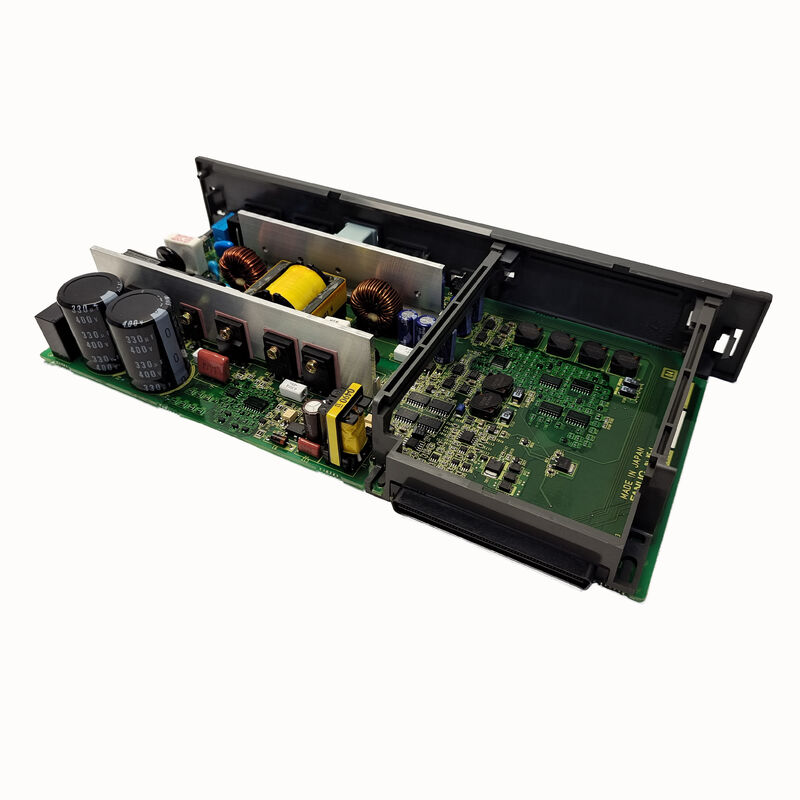

Το A16B-2203-0662 είναι η πλακέτα καλωδίωσης για αυτήν τη μονάδα 160A — παρέχοντας όλο το υλικό σύνδεσης υψηλού ρεύματος μέσα στο περίβλημα SVM1-160i.

Βασικές Προδιαγραφές

αis SVM1 Wiring Board Family — Αντιστοίχιση πινάκων με τρέχουσες αξιολογήσεις

Κάθε ονομαστική τιμή ρεύματος στη σειρά αis SVM1 χρησιμοποιεί μια συγκεκριμένη πλακέτα καλωδίωσης, ενώ το PCB ελέγχου μπορεί να μοιράζεται μεταξύ των χαρακτηρισμών:

Η βαθμολογία 160A του SVM1-160i απαιτεί συσκευές IGBT, αγωγούς διαύλου και αισθητήρες ρεύματος φυσικά μεγαλύτερους από αυτούς των μονάδων 40A ή 80A — γι' αυτό η πλακέτα καλωδίωσης (A16B-2203-0662) είναι ξεχωριστός αριθμός εξαρτήματος από τα αδέρφια της χαμηλότερου ρεύματος.

Σενάρια εφαρμογής

Σφάλμα πλακέτας καλωδίωσης SVM1-160i:Μια μονάδα FANUC αis SVM1-160i (A06B-6114-H106) δημιουργεί ένα σφάλμα που εντοπίζεται στην πλακέτα καλωδίωσης — μια αστοχία σύνδεσης της πύλης IGBT που διακόπτει την έξοδο της μονάδας σε μία φάση. Το A16B-2203-0662 αντικαθίσταται, αποκαθιστώντας τη σωστή τριφασική έξοδο σερβομηχανισμού.

Συντήρηση σερβοκινητήρα βαρέως άξονα:Η βαριά μονάδα σερβομηχανισμού άξονα Χ ενός μεγάλου οριζόντιου κέντρου μηχανουργικής υποβάλλεται σε προγραμματισμένη συντήρηση. Η πλακέτα καλωδίωσης A16B-2203-0662 αντικαθίσταται μαζί με την πλακέτα ελέγχου A20B-2100-0740 ως πλήρης ανανέωση σετ εσωτερικής πλακέτας.

FAQ

Ε1: Είναι το A16B-2203-0662 συγκεκριμένο για το SVM1-160i ή καλύπτει άλλες αξιολογήσεις αis SVM1;

Η A16B-2203-0662 είναι η συγκεκριμένη πλακέτα καλωδίωσης μόνο για το SVM1-160i (A06B-6114-H106). Το εγχειρίδιο συντήρησης FANUC αis (B-65285EN/03) επιβεβαιώνει ότι κάθε τρέχουσα βαθμολογία χρησιμοποιεί τη δική της πλακέτα καλωδίωσης — 0660 για 40i, 0661 για 80i, 0662 για 160i, 0625 για 360i. Αυτοί οι πίνακες δεν είναι εναλλάξιμοι μεταξύ των αξιολογήσεων.

Ε2: Τι είναι το PCB ελέγχου που συνδυάζεται με το A16B-2203-0662;

Το εγχειρίδιο συντήρησης FANUC αis επιβεβαιώνει: Το SVM1-160i (A06B-6114-H106) χρησιμοποιεί πλακέτα καλωδίωσηςA16B-2203-0662και έλεγχος PCBA20B-2100-0740. Το A20B-2100-0740 είναι κοινό τόσο για το SVM1-160i, παρέχοντας έλεγχο ρεύματος HRV και διασύνδεση FSSB για αυτήν τη μονάδα 160A.

Ε3: Ποια ασφάλεια εκφόρτισης ισχύει πριν από την πρόσβαση στο A16B-2203-0662 μέσα στο SVM1-160i;

Το SVM1-160i περιέχει μεγαλύτερη συστοιχία πυκνωτών από τις μικρότερες εκδόσεις SVM1, λόγω της υψηλότερης ονομαστικής ισχύος του. Περισσότερη ενέργεια αποθηκεύεται στον δίαυλο DC στην ίδια τάση διαύλου. Ακολουθήστε τον προβλεπόμενο χρόνο αναμονής εκφόρτισης του εγχειριδίου συντήρησης FANUC και επαληθεύστε με ένα βαθμονομημένο βολτόμετρο DC πριν ανοίξετε το περίβλημα της μονάδας.

Ε4: Η αντικατάσταση του A16B-2203-0662 απαιτεί επανεισαγωγή παραμέτρων άξονα σερβομηχανισμού;

Όχι. Οι παράμετροι Servo (ID κινητήρα, τύπος κωδικοποιητή, κέρδη, όρια ρεύματος) βρίσκονται στη μνήμη κύριας παραμέτρου του CNC. Η αντικατάσταση της πλακέτας καλωδίωσης δεν επηρεάζει καμία αποθηκευμένη παράμετρο. Μετά την τοποθέτηση της αντικατάστασης και την αποκατάσταση της μονάδας, το CNC αποκαθιστά την επικοινωνία σερβομηχανισμού FSSB και εφαρμόζει τις υπάρχουσες παραμέτρους για τον άξονα 160Α.

Ε5: Το A16B-2203-0662 χρησιμοποιείται μόνο στη σειρά αis ή επίσης στην τυπική σειρά αi (non-S);

Το A16B-2203-0662 έχει επιβεβαιωθεί για τη σειρά αis SVM1-160i (A06B-6114-H106). Η τυπική σειρά αi SVM1 (A06B-6096-H105 για SVM1-80 στα 80A ως το μεγαλύτερο πρότυπο SVM1) ξεπερνά τα 80A — δεν υπάρχει τυπικό αi SVM1-160i. Η ονομασία 160i είναι αποκλειστική για τη βελτιωμένη σειρά αis. Το A16B-2203-0662 είναι επομένως ειδικό για αis.
