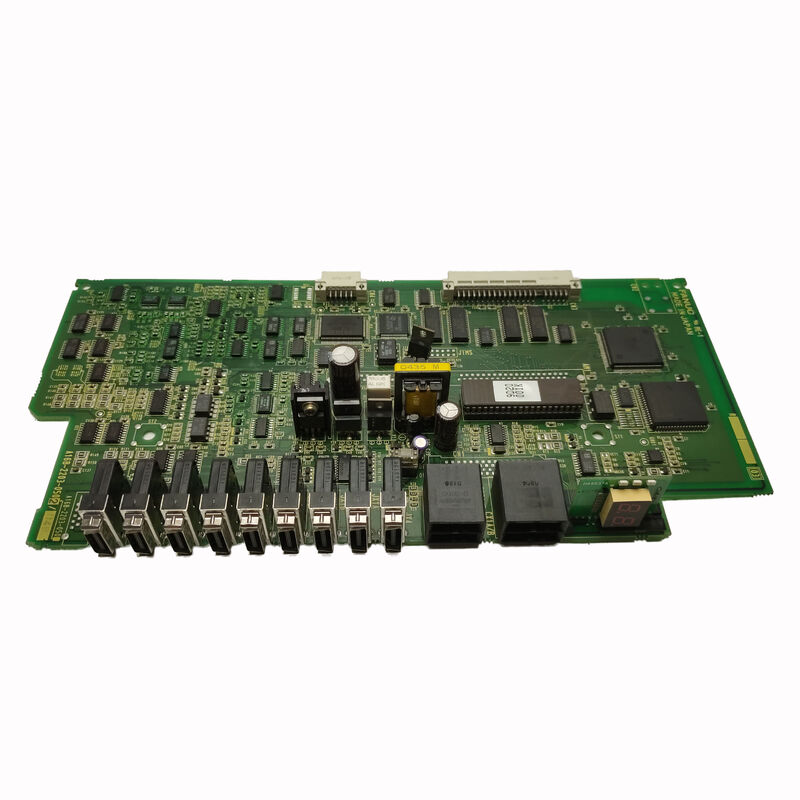

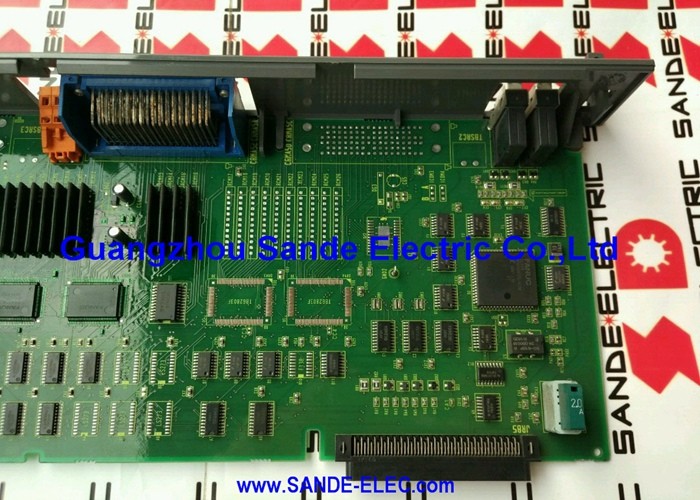

FANUC A16B-2203-0661∙ Ηλεκτρονική τροφοδοσία PCB ∙ Σειρά A16B-2203, CNC και Ρομποτικό Ελεγκτή Δύναμης, Αντικείμενο Βιομηχανικής Αυτοματοποίησης, Ιαπωνία

Σύνοψη

ΗFANUC A16B-2203-0661είναι ένα PCB τροφοδοσίας από την οικογένεια πινάκων A16B-2203 της FANUC, μια σειρά που καλύπτει και τις δύο λειτουργικές πλακέτες ελέγχου (PCB οθόνης, πλακέτες επέκτασης άξονα,Ειδικότερα, η FANUC αναπτύσσει μια σειρά από συστήματα ηλεκτρονικής επικοινωνίας (π.χ. επικοινωνιακές διεπαφές) και πίνακες τροφοδοσίας για τη σειρά προϊόντων CNC και χειριστών ρομπότ της FANUC..

Η πλακέτα τροφοδοσίας κατέχει θεμελιώδη ρόλο στην ηλεκτρική αρχιτεκτονική του ελεγκτή: κάθε άλλη πλακέτα στο σύστημα ̇ η CPU, η διεπαφή servo, οι πλακέτες I/O,οι συνδέσεις πίνακα χειριστή ̇ εξαρτάται από την παροχή ενέργειας για να παρέχει σταθερή, σωστά ρυθμιζόμενες τάσεις συνεχούς ρεύματος εντός των καθορισμένων ανοχής.

FANUC's controller power supply designs convert the incoming AC supply (typically 200–240VAC in the machines where FANUC controllers are most commonly found) through a regulated switching converter topology to produce the multiple DC voltage rails required by the system's electronics.

Η προσέγγιση του μετατροπέα διακόπτη, αντί της παλαιότερης προσέγγισης του γραμμικού ρυθμιστή, παρέχει υψηλή απόδοση (η μονάδα παροχής ηλεκτρικής ενέργειας παράγει λιγότερη καύσιμη θερμότητα για μια δεδομένη ισχύ εξόδου),ευρεία ανοχή τάσης εισόδου (το σύστημα παραμένει σταθερό σε ολόκληρο το διεθνές εύρος τροφοδοσίας εναλλασσόμενης τάσης χωρίς χειροκίνητη ρύθμιση τάσης), και ταχεία ανταπόκριση σε μεταβατικές φορτίες (ο κυκλός ελέγχου του μετατροπέα ρυθμίζει τον κύκλο λειτουργίας μετάδοσης σε μικροδευτερόλεπτα όταν ένα νέο μοντέλο αντλεί ρεύμα,αποφυγή πτώσεων τάσης που θα μπορούσαν να προκαλέσουν λογικά σφάλματα στα κυκλώματα ελέγχου).

The A16B-2203-0661's placement within the controller — whether it is a standalone PSU board or integrated into a backplane assembly — follows the standard FANUC physical mounting practice for its generation.

Όπως και οι άλλες πλακέτες ισχύος A16B-2203 (ιδίως το -0370 για τους ελεγκτές R-J3iB και το -0910 για τους ελεγκτές R-30iA/R-30iB),το -0661 έχει σχεδιαστεί για να παρέχει τη πλήρη ονομαστική ισχύ εξόδου συνεχώς στο θερμικό περιβάλλον του ελεγκτή, με κυκλώματα προστασίας που ανταποκρίνονται σε συνθήκες υπερφόρτωσης, υπερτάσης και υπερθερμοκρασίας πριν από την εμφάνιση οποιασδήποτε βλάβης.

Βασικές προδιαγραφές

Γιατί αποτυγχάνουν οι πίνακες ηλεκτρικής ενέργειας και γιατί έχουν σημασία

Στην ιεραρχία της συντήρησης των CNC και των ελεγκτών ρομπότ, το πίνακα τροφοδοσίας βρίσκεται στην κορυφή της κατάταξης κριτικότητας.Μια αποτυχημένη πίνακα τροφοδοσίας ενέργειας φέρνει ολόκληρο τον ελεγκτή σε πλήρη αναστολήΔεν υπάρχει χειριστήριο, δεν υπάρχει ανταπόκριση του χειριστή.

Κάθε πίνακα, ενότητα και κύκλος επηρεάζονται εξίσου επειδή μοιράζονται την ίδια πηγή ενέργειας.

Αυτό καθιστά το πίνακα τροφοδοσίας τόσο το πιο σημαντικό πίνακα στο σύστημα (επειδή όλα τα άλλα εξαρτώνται από αυτό) και, στην πράξη,ένα από τα πιο συχνά αντικατασταθέντα πλαίσια επειδή αντέχει σε συνθήκες που επιταχύνουν την φθορά των εξαρτημάτων.

Ο κύριος μηχανισμός φθοράς είναι ο θερμικός κύκλος των ηλεκτρολυτικών πυκνωτών.

Οι ηλεκτρολυτικοί πυκνωτές είναι τα εργατικά άλογα των κυκλωμάτων τροφοδοσίας ∙ αποθηκεύουν ενέργεια κατά τη διάρκεια του κύκλου εναλλαγής του μετατροπέα, φιλτράρουν το κύμα τάσης εξόδου,και διατηρούν σταθερές τάσεις τροφοδοσίας κατά τη διάρκεια μεταβατικών αλλαγών φορτίου.

Περιέχουν ένα υγρό ηλεκτρολύτη που είναι απαραίτητο για την χωρητικότητά τους και την ESR (ισοδύναμη σειρά αντίστασης), και αυτό το ηλεκτρολύτη εξατμίζεται αργά με την πάροδο του χρόνου,ιδιαίτερα σε υψηλές θερμοκρασίες.

Καθώς ο ηλεκτρολύτης εξαντλείται, η χωρητικότητα μειώνεται και το ESR αυξάνεται, οδηγώντας σε αυξημένο κύμα τάσης εξόδου, υποβαθμισμένη παροδική απόκριση,και τελικά αστάθεια ή πλήρης αποτυχία της ρυθμιζόμενης παραγωγής.

Ο ρυθμός εξάτμισης των ηλεκτρολυτών εξαρτάται σε μεγάλο βαθμό από τη θερμοκρασία: για κάθε αύξηση της θερμοκρασίας λειτουργίας κατά 10°C πάνω από τη ονομαστική θερμοκρασία του πυκνωτή, η διάρκεια ζωής μειώνεται κατά το ήμισυ περίπου.

Οι ελεγκτές CNC και ρομπότ που εγκαθίστανται σε περιβάλλοντα παραγωγής χωρίς κλιματισμό ή σε διαμορφώσεις ντουλάπιων με ανεπαρκή ροή αέρα ψύξης μπορεί να παρουσιάσουν επιταχυνόμενη γήρανση του πυκνωτή.

Μια πηγή ενέργειας που παρέχει 15 ̇20 χρόνια αξιόπιστης λειτουργίας σε καλά ψυγμένο περιβάλλον, με ελεγχόμενη θερμοκρασία, μπορεί να παρουσιάσει συμπτώματα βλάβης του πυκνωτή σε 8 ̇10 χρόνια σε θερμό εργοστασιακό περιβάλλον.

Συμπτώματα αποτυχίας τροφοδοσίας ρεύματος και αιτίες τους

Διακοπές τροφοδοσίας με χαρακτηριστικά συμπτώματα που αντικατοπτρίζουν τη φύση της διακοπής:

Πλήρης απώλεια ισχύος ελέγχου:Ο ελεγκτής δεν ενεργοποιείται καθόλου όταν η κύρια τροφοδοσία είναι ενεργοποιημένη.Αυτό υποδεικνύει πλήρη βλάβη της μονάδας παροχής ηλεκτρικής ενέργειας (PSU), συνήθως ενός αποτυχημένου πρωτογενούς τρανζίστορα μετάδοσης., μια ανατιναγμένη πρωτογενής ασφάλεια ή μια καταστροφική βλάβη στον ευθυγραμμιστή εισόδου.

Η πλήρης αποτυχία συχνά συμβαίνει ξαφνικά, μερικές φορές μετά από μια αύξηση της ισχύος ή ένα επειγόντως συμβάν.

Ασταθές σύστημα με διαλείπουσα συναγερμό:Ο ελεγκτής λειτουργεί αλλά παράγει τυχαία συναγερμούς που δεν συσχετίζονται με κάποια συγκεκριμένη λειτουργία μηχανής, ξεκαθαρίζει τον κύκλο ισχύος και επαναλαμβάνεται απρόβλεπτα.

This is the classic presentation of age-related capacitor degradation — the PSU's output voltage is within specification at light load and room temperature but droops out of specification under full module loading or at elevated cabinet temperature.

Τα ψηφιακά λογικά κυκλώματα στις μονάδες CNC είναι ευαίσθητα στην τάση τροφοδοσίας ∙ ακόμη και μια πτώση 5% στο σιδηρόδρομο +5V μπορεί να προκαλέσει λάθη λογικής που εκδηλώνονται ως συναγερμοί συστήματος ή ακανόνιστη εκτέλεση προγράμματος.

Προειδοποιητικό υπερθερμοκρατισμού:Το κύκλωμα θερμικής προστασίας της μονάδας ηλεκτρικής ενέργειας ανιχνεύει ότι το τρανζίστορ ή ο μετασχηματιστής διακόπτη υπερβαίνει την ασφαλή θερμοκρασία του και κλείνει την παροχή.

Αυτό μπορεί να υποδηλώνει ένα αποτυχημένο ανεμιστήρα ψύξης μέσα στο ντουλάπι, μπλοκαρισμένες διαδρομές εξαερισμού,ή ?? στην ίδια την επιφάνεια ?? αυξημένη διάχυση ισχύος λόγω υποβαθμισμένων εξαρτημάτων που παράγουν περισσότερη θερμότητα από το κανονικό για τη διατήρηση της ίδιας ισχύος εξόδου.

Ένα σιδηρόδρομο εξόδου απέτυχε:Ο ελεγκτής ενεργοποιείται εν μέρει ̇ ορισμένες λειτουργίες λειτουργούν, άλλες όχι.

Το σιδηρόδρομο +5V μπορεί να είναι υγιές (CPU και λογική λειτουργούν) ενώ το σιδηρόδρομο +24V απουσιάζει (οι πίνακες I/O και τα κυκλώματα ρελέ δεν ανταποκρίνονται).

Αυτή η επιλεκτική βλάβη δείχνει έναν συγκεκριμένο κλάδο του κυκλώματος τροφοδοσίας και είναι συνήθως επιδιορθώσιμη σε επίπεδο συστατικού.

Προληπτική συντήρηση για τροφοδοσίες ηλεκτρικής ενέργειας μακράς διάρκειας

Η διάρκεια ζωής του A16B-2203-0661 μπορεί να παραταθεί μέσω προληπτικών πρακτικών συντήρησης:

Η προγραμματισμένη αντικατάσταση του πυκνωτή ∙ η πλήρης ανακεφαλαιοποίηση των ηλεκτρολυτικών πυκνωτών της μονάδας παροχής ηλεκτρικής ενέργειας με τη χρήση νέων εξαρτημάτων που έχουν προσδιοριστεί για τη θερμοκρασία λειτουργίας ∙ είναι το πιο αποτελεσματικό προληπτικό μέτρο.Τα περισσότερα εξειδικευμένα κέντρα επισκευής FANUC περιλαμβάνουν την αντικατάσταση του πυκνωτή ως τυποποιημένο μέρος της ανακαίνισης της μονάδας παροχής ηλεκτρικής ενέργειας, ανεξάρτητα από τα συμπτώματα που παρουσιάζονται.

Η εκτέλεση αυτού με προληπτικό τρόπο σε διαστήματα 10 ετών (ή νωρίτερα σε θερμό περιβάλλον) εξαλείφει την πιο κοινή κατάσταση βλάβης πριν προκαλέσει μη προγραμματισμένη διακοπή παραγωγής.

συντήρηση της ψύξης του ντουλαπιού ∙ διασφάλιση λειτουργίας των ανεμιστήρων ψύξης του ντουλαπιού, καθαρότητας των φίλτρων αέρα και μη περιορισμού της ροής αέρα,και ότι η θερμοκρασία του περιβάλλοντος στην περιοχή του κιβωτίου ελέγχου δεν υπερβαίνει σταθερά τη ονομαστική θερμοκρασία λειτουργίας του CNC είναι εξίσου σημαντική.

Η διάρκεια ζωής του πυκνωτή εξαρτάται σε μεγάλο βαθμό από τη θερμοκρασία· κάθε βαθμός μείωσης της θερμοκρασίας λειτουργίας της μονάδας λειτουργίας διευρύνει μετρήσιμα τη διάρκεια ζωής του πυκνωτή.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής ενεργοποιείται για λίγο και στη συνέχεια κλείνει, με τους ανεμιστήρες ψύξης να είναι ορατοί για ένα ή δύο δευτερόλεπτα.

Αυτό το σύμπτωμα ∙ σύντομη ενεργοποίηση ακολουθούμενη από άμεση διακοπή ∙ συνάδει με ένα ταξίδι προστασίας από υπερφόρτωση.ανιχνεύει ότι η συνολική πρόσληψη ρεύματος υπερβαίνει το κατώτατο όριο προστασίας από υπερεύματα, και κλείνει για να αποφευχθεί η ζημιά.

Συχνές αιτίες: βραχυκύκλωμα ενότητας (εγκαταστήστε τις ενότητες μία τη φορά για να εντοπίσετε την ελαττωματική), αποτυχημένος πυκνωτής στο φίλτρο εξόδου της μονάδας τροφοδοσίας που παρουσιάζεται ως στιγμιαίο βραχυκύκλωμα κατά την εκκίνηση,ή πραγματική υποβάθμιση του κατώτατου ορίου ισχύος του PSU λόγω παλαιών αντίστοιχων αισθητήρων.

Η απομάκρυνση όλων των μονάδων κατωτέρω και η ενεργοποίηση μόνο της μονάδας παροχής ενέργειας (εάν το επιτρέπει ο σχεδιασμός) βοηθά στην απομόνωση του κατά πόσον το σφάλμα οφείλεται στην μονάδα παροχής ενέργειας ή σε μια μονάδα.

Ε2: Μπορεί να χρησιμοποιηθεί πολυμετρικός πάγκος για τη δοκιμή του A16B-2203-0661 πριν από την εγκατάσταση;

A multimeter can verify output voltages if the board can be powered up on a bench with a dummy load that approximates the controller's real load — testing unloaded or with minimal load may show correct voltages even if the PSU cannot maintain regulation under real load conditions due to marginal capacitors.

Η δοκιμή σε πάγκο είναι πιο ενημερωτική από την απουσία δοκιμής, αλλά η οριστική δοκιμή είναι η λειτουργία στον πραγματικό ελεγκτή με το πλήρες συμπλήρωμα της μονάδας εγκατεστημένο.

Εάν ένα δοκιμαστικό μηχάνημα FANUC είναι διαθέσιμο σε κέντρο επισκευής, αυτό παρέχει την υψηλότερη εμπιστοσύνη στις επιδόσεις της πλακέτας πριν από την αποστολή.

Ε3: Μετά την αντικατάσταση του A16B-2203-0661, πρέπει να επανασχηματιστούν παραμέτροι ή ρυθμίσεις στο CNC;

Η ίδια η πλακέτα τροφοδοσίας δεν περιέχει προγραμματιζόμενα δεδομένα ή ρυθμίσεις ̇ δεν έχει μνήμη και δεν έχει μητρώα που να μπορεί να ρυθμιστεί από τον χρήστη.εάν η βλάβη της μονάδας τροφοδοσίας ήταν αρκετά σοβαρή ώστε να προκαλέσει ανεξέλεγκτο γεγονός τάσης στις σιδηροτροχιές ισχύος του CNC πριν ανταποκριθούν τα κυκλώματα προστασίας, είναι δυνατή η διαφθορά των δεδομένων στις μονάδες SRAM (αποθήκευση παραμέτρων και προγραμμάτων).

Μετά από οποιαδήποτε αντικατάσταση της μονάδας ηλεκτρικής ενέργειας μετά από σοβαρή βλάβη, ελέγξτε ότι όλες οι παραμέτροι CNC είναι άθικτες, ελέγχοντας τις κρίσιμες τιμές σε σχέση με το τελευταίο γνωστό καλό αντίγραφο ασφαλείας πριν επιστρέψετε το μηχάνημα στην παραγωγή..

ΕΡ4: Πώς επιβεβαιώνεται η σωστή τάση αντικατάστασης της μονάδας παροχής ηλεκτρικής ενέργειας για το A16B-2203-0661;

Η μονάδα παροχής ηλεκτρικής ενέργειας έχει σχεδιαστεί για το τυπικό εύρος τάσης εισόδου του ελεγκτή FANUC ¥ συνήθως 200 ¥ 240 VAC, το οποίο καλύπτει το διεθνές εύρος τάσης τροφοδοσίας βιομηχανικής χρήσης.

Η A16B-2203-0661 είναι μια πλακέτα σταθερής διαμόρφωσης και δεν απαιτεί επιλογή εύρους τάσης ή ρυθμίσεις jumper για διαφορετικές τάσεις τροφοδοσίας εντός του υποστηριζόμενου εύρους.

Η προδιαγραφή της τάσης εισόδου του πίνακα επιβεβαιώνεται από την τεκμηρίωση του προϊόντος της FANUC ή από την αρχική ετικέτα του πίνακα.

Το διάγραμμα σύνδεσης τροφοδοσίας του CNC στην ηλεκτρική τεκμηρίωση του μηχανήματος προσδιορίζει επίσης τις προδιαγραφές τάσης εισόδου.

Ε5: Μπορεί να επισκευαστεί το A16B-2203-0661 αν έχει αποτύχει λόγω προβλήματος πυκνότητας και όχι λόγω καταστροφικής βλάβης συστατικού;

Ναι. Η βλάβη του πυκνωτή είναι ένα από τα πιο εύχρηστα σενάρια επισκευής για μια πλακέτα PSU. Οι αποτυχημένοι πυκνωτές μπορούν να αναγνωριστούν μέσω οπτικής επιθεώρησης (φουσκωμένες ή διαρροές),Μέτρηση ESR με κατάλληλο δοκιμαστή, ή απλά με προγραμματισμένη αντικατάσταση με βάση την ηλικία.

Τα εξειδικευμένα κέντρα επισκευής της FANUC εκτελούν συνήθως αυτή την επισκευή χρησιμοποιώντας πυκνωτές που ταιριάζουν με την ονομαστική τάση, την χωρητικότητα, την ονομαστική θερμοκρασία και τις φυσικές διαστάσεις του αρχικού.

Μια πλήρως ανασυσκευασμένη και δοκιμασμένη πλακέτα A16B-2203-0661 από αρμόδιο κέντρο επισκευής αποτελεί αποτελεσματική και οικονομικά αποδοτική εναλλακτική λύση στην προμήθεια νέας ή πλεονάζουσας πλακέτας σε πλήρη τιμή αγοράς.
