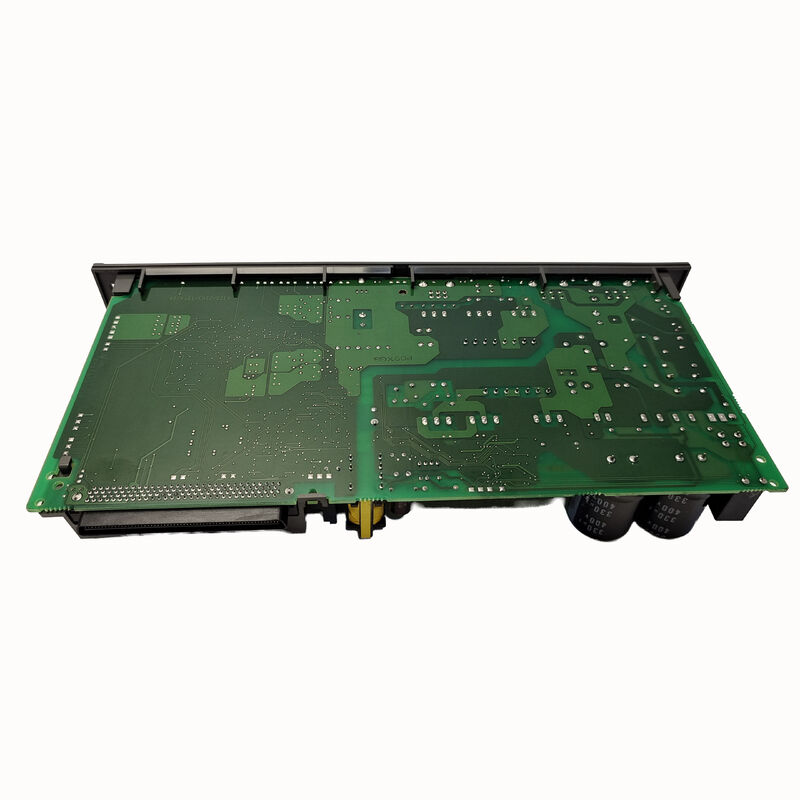

A16B-2203-0651∙ FANUC αi SPM-5.5i Δελτίο καλωδίωσης σπινδέλου μονάδας ∙ A06B-6111-H006 / 5.5kW / Control PCB A20B-2100-0800

SPM-5.5i ∆ημοσιοδότηση σπινθήρων για μικρές μηχανές

Μέσα στη σειρά αi SPM A06B-6111, το SPM-5.5i (A06B-6111-H006) με 5,5 kW καταλαμβάνει μια θέση που χρησιμοποιείται σε ένα ευρύ φάσμα συμπαγών και μεσαίων μεγέθους μηχανημάτων CNC.

Μικρά κέντρα μηχανικής CNC:Βεντάλια κέντρα επεξεργασίας με σπιντέλα 40 κομβών που λειτουργούν με αλουμίνιο, ελαφρύ κράμα και πλαστικό επεξεργασία σε μέτριο βάθος κοπής.

Κέντρα στροφής CNC:Γυρισμός υψηλής ταχύτητας σε χάλυβα και αλουμίνιο ∙ η ισχύς 5,5 kW υποστηρίζει την επιθετική στροφή σε αυτά τα υλικά χωρίς την πολυπλοκότητα διαχείρισης θερμικής και ενέργειας των κινητήρων σπινδέλων υψηλότερης ισχύος.

Συμπληρωματικές συσκευές:Μικρές μηχανές 5 άξονων για σύνθετα σχήματα μερών όπου το σπινδύλιο σπάνια ωθεί το θερμικό του όριο και 5,5 kW παρέχει επαρκή χώρο για το κεφάλι.

Το A16B-2203-0651 εξυπηρετεί αυτή την κοινή παραλλαγή SPM ̇ καθιστώντας το ένα από τα πιο συχνά απαιτούμενα ανταλλακτικά πλακέτων καλωδίωσης στην οικογένεια αi SPM.

Βασικές προδιαγραφές

Μία μονάδα ελέγχου PCB σε πολλαπλές βαθμολογίες SPM

Ολόκληρη η οικογένεια πινάκων καλωδίωσης A16B-2203-065x μοιράζεται το ίδιο PCB ελέγχου (A20B-2100-0800).

Για μια μονάδα παραγωγής που χρησιμοποιεί μηχανήματα με διαφορετικά μεγέθη σπινδύλων (περίπου 2,2 kW, περίπου 5,5 kW, περίπου 11 kW), μόνοένα μοντέλο PCB ελέγχουΟι πίνακες καλωδίωσης διαφέρουν από άποψη ισχύος (0650 για 2,2kW, 0651 για 5,5kW), αλλά ο πίνακας ελέγχου είναι πανομοιότυπος.

Όταν διαγιγνώσκεται σφάλμα ενισχυτή σπινέλου:

• Εάν το σφάλμα είναι στην πλακέτα καλωδίωσης:Παραγγείλετε το ειδικό για την ικανότητα σύστημα καλωδίωσης (A16B-2203-0651 για το SPM-5.5i)
• Εάν το σφάλμα είναι στην σανίδα ελέγχου:Παραγγείλετε ένα A20B-2100-0800 υπηρετεί όλες τις βαθμολογίες SPM στην περιοχή 065x/062x

Ο εν λόγω αρθρωτός σχεδιασμός ελαχιστοποιεί το αποθεματικό των ανταλλακτικών πλακών που απαιτείται για την κάλυψη πολλαπλών ονομαστικών ισχύων SPM.

Σενάρια εφαρμογής

Ελαττώματα σφαιριδίων SPM-5.5i στο κέντρο επεξεργασίας CNC:Ένας ενισχυτής σπινδύλης FANUC αi SPM-5.5i αναπτύσσει σφάλμα που σχετίζεται με τη σύνδεση η σύνδεση καλωδίου κινητήρα σπινδύλης στο τερματικό της μονάδας καλωδίωσης δείχνει διαλείπουσα αντίσταση.Το A16B-2203-0651 αντικαθίσταται από το ακόλουθο κείμενο:, επιλύοντας το σφάλμα σύνδεσης.

Ενεργοποίηση τροφοδοσίας σπινθήρων σε νέα κατασκευή μηχανής:Ένας κατασκευαστής μηχανών που εγκαθιστά ένα νέο κέντρο επεξεργασίας CNC απαιτεί αντικατάσταση A16B-2203-0651 για μια μονάδα SPM-5.5i που έχει υποστεί ζημιά κατά τη διάρκεια της επεξεργασίας της εγκατάστασης.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του A16B-2203-0651 (συνήθης 200V) και του A16B-2203-0820 (εκδοχή HV) για το σπιντέλ 5,5kW;

Το A16B-2203-0820 είναι η πλακέτα καλωδίωσης για το SPM-5.5HVi (A06B-6121-H006) ¢ την έκδοση υψηλής τάσης 400-480VAC του 5.5kW αγωγού σπινδέλου.Το A16B-2203-0651 είναι για την τυποποιημένη έκδοση 200VAC (A06B-6111-H006)Τα δύο αυτά εξυπηρετούν το ίδιο επίπεδο ισχύος σπινδύλης αλλά διαφορετικές τάσεις εισόδου. Δεν είναι εναλλάξιμα.

Ε2: Η αντικατάσταση του A16B-2203-0651 απαιτεί αλλαγές στις παραμέτρους του σπινέλου;

Μετά την τοποθέτηση του ανταλλακτικού A16B-2203-0651 και την επαναφορά της μονάδας σε λειτουργία,το CNC επαναφορτώνει τη συστηματική επικοινωνία σφινδάλου και εφαρμόζει τις υπάρχουσες παραμέτρους σφινδάλου αυτόματα.

Ε3: Ποιους κινητήρες σπινέλ οδηγεί το SPM-5.5i;

Το SPM-5.5i τροφοδοτεί τους κινητήρες σφινδάλων της σειράς αi της FANUC με ονομαστική ισχύ τάξης 5,5 kW, όπως αiS 6/4000, αiS 8/4000 ή ισοδύναμοι κινητήρες σφινδάλων αi.Αυτοί οι κινητήρες τροφοδοτούν τα ελατήρια σε συμπαγή κέντρα επεξεργασίας CNC και κέντρα στροφής.

Ε4: Πώς συνδέεται η πλακέτα καλωδίωσης με το PCB ελέγχου στο εσωτερικό του SPM-5.5i;

Η πλακέτα καλωδίωσης A16B-2203-0651 και η πλακέτα ελέγχου PCB A20B-2100-0800 συνδέονται εσωτερικά μέσω συνδέσμων πλακέτας με πλακέτο μέσα στο περίβλημα της μονάδας.Το PCB ελέγχου τοποθετείται πάνω ή δίπλα στην πλακέτα καλωδίωσης, με τις εσωτερικές συνδέσεις που μεταφέρουν τα σήματα κίνησης πύλης από την πλακέτα ελέγχου στις συσκευές ισχύος στην πλακέτα καλωδίωσης,και τρέχουσα ανατροφοδότηση του αισθητήρα από το πίνακα καλωδίωσης πίσω στο πίνακα ελέγχου.
