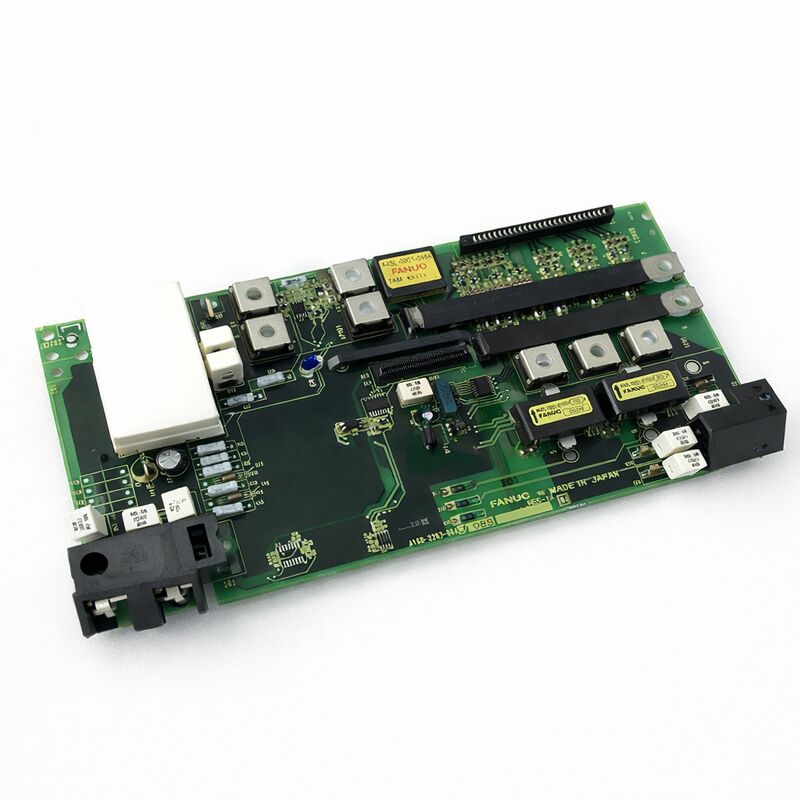

Fanuc A16B-2203-0640 Πίνακας εξυπηρέτησης A16B22030640

ΦΑΝΟΥΚ Α16Β-2203-0640

Αριθμός μέρους:Α16Β-2203-0640

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακας κυκλωμάτων (PCB) τροφοδοσίας ηλεκτρικής ενέργειας

Σειρά:Άλφα i (αi)

Σύνοψη

Το A16B-2203-0640 είναι το PCB καλωδίωσης ισχύος τοποθετημένο στο εσωτερικό των αλφαϊκών μονάδων τροφοδοσίας της FANUC με ονομαστική ισχύ 5,5 kW με 200 VAC τριστάσης εισόδου.

Η πλακέτα αυτή χειρίζεται τις εσωτερικές λειτουργίες δρομολόγησης ισχύος, προετοιμασίας σήματος και διεπαφής ελέγχου εντός του στεγασμού PSMi (Power Supply Module i).

Πρόκειται για ανταλλακτικό για την μονάδα PSMi σε επίπεδο συστατικού ̇ όχι για αυτόνομη συσκευή, αλλά για εσωτερικό PCB το οποίο μπορεί να αντικατασταθεί κατά τη διάρκεια της συντήρησης χωρίς να αντικατασταθεί ολόκληρη η μονάδα τροφοδοσίας.

Οι μονάδες τροφοδοσίας ενέργειας Alpha i της FANUC είναι οι ενεργές μονάδες τροφοδοσίας συνεχούς ρεύματος στο σύστημα κίνησης Alpha i.

Διόρθουν την εισερχόμενη τροφοδοσία με τριστάγοντα εναλλασσόμενο ρεύμα, διατηρούν την κοινή τάση του λεωφορείου συνεχούς ρεύματος και επιστρέφουν ενεργά την αναγεννημένη ενέργεια πέδησης από τους επιβραδυνόμενους άξονες του servo πίσω στην τροφοδοσία με εναλλασσόμενο ρεύμα.Η καλωδίωση PCB είναι το στρώμα διεπαφής μεταξύ του τμήματος υψηλής τάσης ισχύος της μονάδας και της ηλεκτρονικής ελέγχου του.

Μεταφέρει τις διαδρομές σήματος, τα κυκλώματα προστασίας και τη διανομή βοηθητικής ισχύος από τις οποίες εξαρτάται η λειτουργία της ενότητας.

Η εν λόγω πλακέτα βρίσκεται σε διάφορες παραλλαγές μονάδας FANUC PSMi στην τάξη εισόδου 200 VAC, συμπεριλαμβανομένων των A06B-6110-H006, A06B-6115-H006 και A06B-6140-H006.

Κάθε ένα από αυτά είναι μια μονάδα παροχής ενέργειας αναγέννησης ισχύος 5,5 kW, 200 VAC, της οικογένειας κινητήρων FANUC Alpha i.

Βασικές προδιαγραφές

Ο ρόλος του συστήματος Alpha i PSMi

Σε ένα σύστημα κίνησης FANUC Alpha i, το PSMi είναι το μοναδικό σημείο σύνδεσης με την κύρια παροχή ρεύματος εναλλασσόμενου ρεύματος.

Το PSMi διορθώνει την τριφασική είσοδο σε ρυθμιζόμενη γραμμή συνεχούς ρεύματος ̇ συνήθως γύρω από 283 έως 339 VDC για μονάδες κατηγορίας εισόδου 200 VAC ̇ και διατηρεί αυτή τη γραμμή για τους συνδεδεμένους ενισχυτές.

Η ισχύς 5,5 kW της οικογένειας A06B-6110-H006 τοποθετεί αυτές τις μονάδες στο μικρότερο άκρο της σειράς Alpha i PSMi.

Είναι κατάλληλα για συστήματα κίνησης με περιορισμένο συνολικό φορτίο κινητήρα ∙ μονοάξια ή ελαφριά διάξια διαμόρφωση, ή μηχανές με κινητήρες που δεν απαιτούν ταυτόχρονη μεγάλη επιτάχυνση.Μεγαλύτερες μηχανές χρησιμοποιούν μονάδες PSMi υψηλότερης διαβάθμισης με διαφορετικά PCB καλωδίωσης.

Το A16B-2203-0640 είναι το εσωτερικό PCB που επιτρέπει στο PSMi να εκτελεί αυτές τις λειτουργίες.

Αν αφαιρέσετε αυτό το πίνακα, το PSMi δεν μπορεί να λειτουργήσει. Αντικαταστήστε ένα ελαττωματικό και το PSMi επιστρέφει στη λειτουργία ¢ σε ένα κλάσμα του κόστους και του χρόνου προετοιμασίας για την προμήθεια μιας πλήρους μονάδας αντικατάστασης.

Η αναγέννηση ενέργειας ∆ Ενεργητική επιστροφή ενέργειας

Η αναγέννηση ισχύος είναι ένα χαρακτηριστικό χαρακτηριστικό του Alpha i PSMi.

Η κινητική ενέργεια των κινούμενων μερών του μηχανήματος και του περιστροφικού κινητήρα μετατρέπεται σε ηλεκτρική ενέργεια.

Στο PSMi, ένα ενεργό κύκλωμα εμπρός στο τμήμα ισχύος συλλαμβάνει αυτή την ενέργεια και την τροφοδοτεί πίσω στο δίκτυο τροφοδοσίας εναλλασσόμενου ρεύματος.

Αυτή η λειτουργία αναγέννησης μειώνει την κατανάλωση ενέργειας σε μηχανές με συχνούς κύκλους επιτάχυνσης και επιβράδυνσης.

Επίσης, εξαλείφει το θερμικό φορτίο της αντίστασης πέδησης, γεγονός που μειώνει τη θερμοκρασία του ντουλαπιού και την θερμική πίεση σε άλλα εξαρτήματα.

Το PCB καλωδίωσης A16B-2203-0640 υποστηρίζει αυτή τη λειτουργία αναγέννησης ως μέρος της συνολικής αρχιτεκτονικής κυκλώματος του PSMi.

Παρέχει τις διαδρομές διεπαφής μεταξύ του ενεργού front-end stage και των κυκλωμάτων ελέγχου του module.

Επικοινωνία με οπτική ίνα και δυνατότητα εξυπηρέτησης

Το σύστημα κίνησης Alpha i της FANUC χρησιμοποιεί καλώδια οπτικών ινών για την επικοινωνία μεταξύ του PSMi και των μονάδων ενισχυτή.

Οι σύνδεσμοι οπτικών ινών εξαλείφουν τα προβλήματα του κυκλώματος εδάφους, παρέχουν ανοσία θορύβου στο ηλεκτρικά σκληρό περιβάλλον ενός κιβωτίου κίνησης και επιτρέπουν μεγάλες διαδρομές καλωδίων χωρίς υποβάθμιση του σήματος.

Το A16B-2203-0640 συνδέεται με αυτή την αρχιτεκτονική επικοινωνίας ως μέρος του εσωτερικού σχεδιασμού του PSMi.

Ένα αξιοσημείωτο χαρακτηριστικό λειτουργικότητας της οικογένειας Alpha i PSMi: οι ανεμιστήρες ψύξης μπορούν να αντικατασταθούν χωρίς να αποσυναρμολογείται η μονάδα.

Η βλάβη του ανεμιστήρα είναι μια κοινή κατάσταση βλάβης πεδίου στα εξαρτήματα του κιβωτίου κίνησης.

A replaceable fan that can be swapped during scheduled maintenance — without disturbing the power connections or removing the module from the cabinet — significantly simplifies thermal maintenance on these units.

Οδός εξυπηρέτησης επιπέδου συστατικού

Η αντικατάσταση του PCB καλωδίωσης A16B-2203-0640 είναι μια επισκευή σε επίπεδο συστατικού.κατάλληλα εργαλεία, και εξοικείωση με το υλικό κίνησης FANUC.

Η κύρια μονάδα ισχύος πρέπει να είναι πλήρως ξεφορτωμένη πριν από το άνοιγμα της μονάδας.

Η τάση του λεωφορείου συνεχούς ρεύματος παραμένει παρούσα για αρκετά λεπτά μετά την απενεργοποίηση καθώς οι πυκνωτές του λεωφορείου εκφορτώνονται.

Αυτή η διαδρομή επισκευής δικαιολογείται όταν το τμήμα ισχύος και ο εξωτερικός υλικός εξοπλισμός του PSMi είναι σε καλή κατάσταση και το σφάλμα απομονώνεται ειδικά στο PCB καλωδίωσης.Τα σφάλματα που συνηθίζουν να σχετίζονται με την καλωδίωση PCB περιλαμβάνουν σφάλματα σήματος ελέγχου, σφάλματα προστατευτικού κυκλώματος και σφάλματα βοηθητικής διανομής ισχύος.

Επιβεβαιώστε ότι το ελάττωμα βρίσκεται σε αυτό το πίνακα πριν προχωρήσετε ∙ μια πλήρης ανταλλαγή μονάδας PSMi μπορεί να είναι το κατάλληλο μονοπάτι όταν το ελάττωμα βρίσκεται στο τμήμα ισχύος υψηλής τάσης και όχι στο πίνακα καλωδίωσης.

Γενικές ερωτήσεις

Ερώτηση 1: Το PSMi δείχνει έναν συναγερμό LED, αλλά δεν υπάρχουν σφάλματα στο σύστημα κίνησης.

Οι συναγερμοί LED PSMi χωρίς σφάλματα του ενισχυτή κατωτέρω συχνά δείχνουν τα εσωτερικά κυκλώματα της μονάδας τροφοδοσίας ενέργειας και όχι το σύστημα κίνησης.

Η καλωδίωση PCB χειρίζεται σήματα ελέγχου και κυκλώματα προστασίας ∙ σφάλματα σε αυτές τις διαδρομές παράγουν συναγερμούς επιπέδου PSMi χωρίς απαραίτητα να ενεργοποιούνται οι μονάδες ενισχυτή.

Ελέγξτε το μοτίβο LED συναγερμού με βάση το εγχειρίδιο συντήρησης Alpha i για να προσδιορίσετε την κατηγορία βλάβης πριν προσδιορίσετε εάν η πλακέτα καλωδίωσης είναι το θιγόμενο εξαρτήμα.

Ε2: Είναι ασφαλές να ανοίξετε το περίβλημα PSMi για να αντικαταστήσετε το A16B-2203-0640 αμέσως μετά την απενεργοποίηση;

Όχι, οι πυκνότεροι συσσωρευτές μέσα στο PSMi διατηρούν την φόρτιση για αρκετά λεπτά μετά την απενεργοποίηση.

Wait until the DC bus voltage has discharged to a safe level — confirmed by measuring across the DC bus terminals with an appropriately rated voltmeter — before opening the module or handling internal components.

Μην βασίζεστε μόνο στον χρόνο που έχει περάσει· πάντα μετρήστε.

Ε3: Σε ποιες συγκεκριμένες παραλλαγές μονάδας PSMi είναι εγκατεστημένος ο A16B-2203-0640;

Το εν λόγω PCB καλωδίωσης είναι τοποθετημένο στις μονάδες παροχής ενέργειας FANUC Alpha i PSMi 5,5 kW, 200 VAC: A06B-6110-H006, A06B-6115-H006 και A06B-6140-H006.

Πάντοτε να επιβεβαιώνετε τις ειδικές προδιαγραφές μονάδας στην ετικέτα της ενότητας πριν προμηθευτείτε αντικαταστατικά PCB.

Ε4: Μπορεί να επισκευαστεί η A16B-2203-0640 αντί να αντικατασταθεί;

Η επισκευή σε επίπεδο συστατικού είναι μερικές φορές βιώσιμη για την καλωδίωση PCB, ανάλογα με το σφάλμα.

Τα ελαττώματα που αφορούν ιδιόκτητα FANUC IC ή βλάμματα PCB ενδέχεται να μην είναι.

Ένα πλάνο με ζημιά από πυρκαγιά ή τόξο λόγω σφάλματος ρεύματος θα πρέπει να αντικαθίσταται αντί να επισκευάζεται· η ακεραιότητα του υποστρώματος δεν μπορεί να θεωρηθεί μετά από τέτοια γεγονότα.

Ε5: Μετά την αντικατάσταση του PCB καλωδίωσης, η PSMi απαιτεί οποιαδήποτε ρύθμιση παραμέτρων ή εκκίνηση;

Το PCB καλωδίωσης PSMi δεν μεταφέρει τις παραμέτρους του ελεγκτή με τον ίδιο τρόπο με μια μονάδα μνήμης CNC.

Μετά την εγκατάσταση, πρέπει να επιβεβαιώνεται ότι η μονάδα ενεργοποιείται καθαρά χωρίς συναγερμούς LED και ότι η τάση της συνεχούς ροής φτάνει στο κανονικό ρυθμιζόμενο επίπεδο όταν ενεργοποιείται το σύστημα κίνησης.

Επαλήθευση της ορθής επικοινωνίας CNC με την μονάδα μέσω της σύνδεσης οπτικών ινών.
