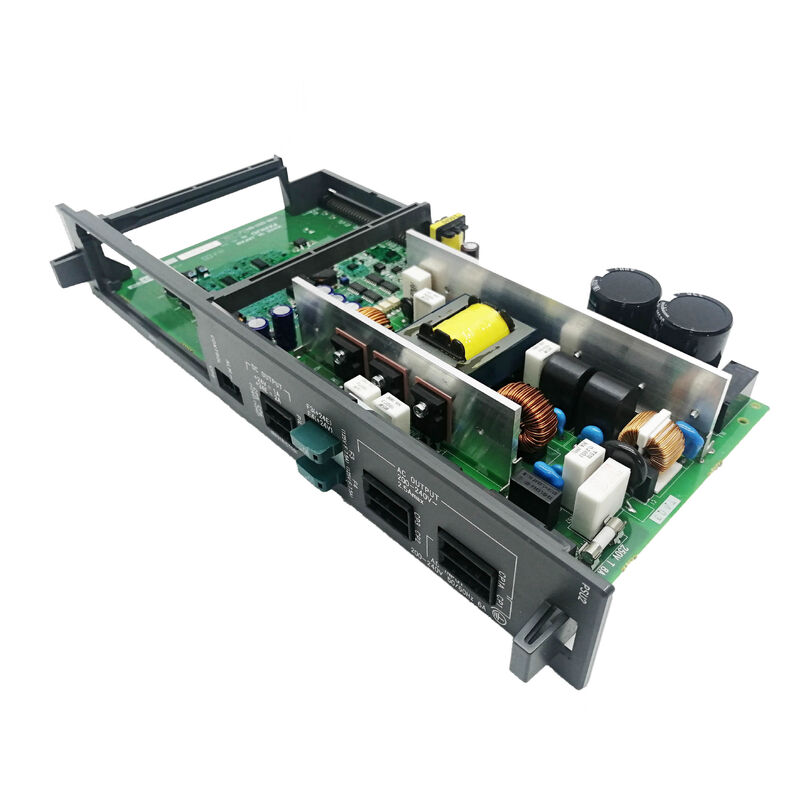

A16B-2203-0454 | FANUC Alpha SVM1-130 Power/Wiring Board — A06B-6096-H106 / 130A Single-Axis / FSSB / 16i–21i

A06B-6096-H106 — Η μονάδα SVM1-130 Alpha Servo

Το εγχειρίδιο του σερβοενισχυτή GE Fanuc Alpha (B-65165E/02) επιβεβαιώνει: Η A16B-2203-0454 είναι η πλακέτα καλωδίωσης για το A06B-6096-H106 SVM1-130 — Μονάδα σερβομηχανικής σειράς Alpha μονού άξονα της FANUC με χωρητικότητα ρεύματος 13. Πρόκειται για μια μονάδα μετάδοσης κίνησης μονού άξονα υψηλού ρεύματος που εξυπηρετεί τους πιο απαιτητικούς σερβο-άξονες σε μεγάλες εργαλειομηχανές CNC.

Το SVM1-130 είναι μια μονάδα σερβομηχανισμού πλάτους 90 mm — η ίδια φυσική μορφή με τις μονάδες διπλού άξονα SVM2 αυτής της σειράς, αλλά έχει διαμορφωθεί ως μονάδα δίσκου ενός άξονα για να συγκεντρώνει την πλήρη χωρητικότητά της σε έναν σερβο άξονα υψηλής ζήτησης.

Βασικές Προδιαγραφές

SVM1-130 — Εφαρμογές Servo μεγάλων μηχανημάτων

Το SVM1-130 έχει σχεδιαστεί για εφαρμογές μεγάλων μηχανημάτων — εργαλειομηχανές με βαρείς άξονες που απαιτούν συνεχές υψηλό ρεύμα σερβομηχανισμού πέρα ​​από τη χωρητικότητα των τυπικών σερβομονάδων 40Α ή 80Α:

Κεντρικοί άξονες βαριάς κατεργασίας:Μεγάλα οριζόντια κέντρα κατεργασίας με βαριές παλέτες και μεγάλες μάζες κολώνων ή ολισθήσεων απαιτούν υψηλό σερβο ρεύμα για να διατηρηθεί η ακρίβεια τοποθέτησης κάτω από συνδυασμένα φορτία βαρύτητας και κοπτικής δύναμης.

Εφαρμογές κινητήρα:Ο SVM1-130 έχει επιβεβαιωθεί ότι τροφοδοτεί σερβοκινητήρες FANUC Alpha της κατηγορίας a22/3000 και a30/3000 — σερβοκινητήρες υψηλής ισχύος που χρησιμοποιούνται στις πιο απαιτητικές εφαρμογές άξονα εργαλειομηχανών CNC.

Μεγάλο κέντρο στροφής άξονας Z:Ο κύριος άξονας Z ενός τόρνου CNC βαρέως τύπου με μεγάλη σέλα ή μάζα κολώνα εργαλείου μπορεί να απαιτεί την χωρητικότητα 130A του SVM1-130 για επαρκή απόδοση σερβομηχανισμού.

Σενάρια εφαρμογής

Σφάλμα πλακέτας ισχύος SVM1-130:Μια σερβομονάδα FANUC Alpha SVM1-130 σε ένα μεγάλο κέντρο μηχανικής κατεργασίας αναπτύσσει εσωτερικές βλάβες σε επίπεδο PCB — τα τρανζίστορ IGBT δοκιμάζονται υγιή, αλλά η μονάδα δεν αποκρίνεται σωστά. Αναγνωρίζεται η πλακέτα καλωδίωσης/τροφοδοσίας A16B-2203-0454. Η αντικατάσταση αποκαθιστά τη σωστή δρομολόγηση εσωτερικού σήματος της μονάδας σερβομηχανισμού.

Αναβάθμιση HRV3:Μια εγκατάσταση που αναβαθμίζει μια εργαλειομηχανή σειράς 16i/18i/21i σε σερβοχειριστήριο HRV3 αντικαθιστά το σετ πλακέτας A06B-6096-H106 — A16B-2203-0454 (πλακέτα καλωδίωσης A16B-2203-045X) σε συνδυασμό με κάρτα A2030V-2 διαμόρφωσης.

FAQ

Ε1: Πώς μπορώ να επαληθεύσω ότι η A16B-2203-0454 είναι η σωστή πλακέτα καλωδίωσης για το SVM1-130 μου;

Προσδιορίστε τη μονάδα σερβομηχανισμού από την μπροστινή της πινακίδα — εάν γράφει A06B-6096-H106, η A16B-2203-0454 είναι η επιβεβαιωμένη πλακέτα καλωδίωσης. Το εγχειρίδιο σερβοενισχυτή GE Fanuc Alpha B-65165E/02 επιβεβαιώνει απευθείας αυτήν την εκχώρηση. Διαβάστε επίσης την ετικέτα στην ίδια την τοποθετημένη πλακέτα καλωδίωσης.

Ε2: Ποια είναι η διαφορά μεταξύ της τυπικής κάρτας ελέγχου (A16B-2202-0790) και της έκδοσης HRV3 (A20B-2100-0542);

Η A16B-2202-0790 είναι η τυπική κάρτα σέρβο ελέγχου Alpha για το SVM1-130. Η A20B-2100-0542 (ή η A20B-2100-0252, η παλαιότερη παραλλαγή) είναι η κάρτα ελέγχου με δυνατότητα HRV3 που παρέχει τον σερβορίθμο High Response Vector Control 3 της FANUC — παρέχοντας ταχύτερη απόκριση βρόχου ρεύματος και βελτιωμένη ακρίβεια θέσης. Όταν χρησιμοποιείτε το HRV3, τόσο η πλακέτα καλωδίωσης (A16B-2203-045X) όσο και η κάρτα ελέγχου (A20B-2100-054X) πρέπει να είναι οι παραλλαγές HRV3 ταυτόχρονα — μην συνδυάζετε τις τυπικές και τις πλακέτες HRV3.

Ε3: Ποιοι σερβοσυναγερμοί υποδεικνύουν σφάλμα πλακέτας καλωδίωσης A16B-2203-0454 έναντι σφάλματος τρανζίστορ IGBT;

Τα σφάλματα τρανζίστορ IGBT παράγουν συναγερμούς ανίχνευσης υπερέντασης ή υπερέντασης (συναγερμός SV 9 ή παρόμοιος) συνήθως αμέσως μετά την ενεργοποίηση της μονάδας. Τα σφάλματα της πλακέτας καλωδίωσης μπορεί να εμφανιστούν ως αστοχίες της μονάδας πύλης (τα τρανζίστορ δεν αλλάζουν παρά την υγιή τροφοδοσία), ανωμαλίες ανάδρασης ρεύματος ή ακανόνιστη συμπεριφορά συναγερμού παρά τα υγιή τρανζίστορ IGBT που επαληθεύονται με στατική δοκιμή. Εάν τα τρανζίστορ IGBT περάσουν τη δοκιμή στατικής αντίστασης αλλά η μονάδα δίσκου εξακολουθεί να παρουσιάζει βλάβη στην ενεργοποίηση, το A16B-2203-0454 είναι το επόμενο διαγνωστικό σημείο εστίασης.

Ε4: Ποιες προφυλάξεις ασφαλείας ισχύουν πριν αποκτήσετε πρόσβαση στο A16B-2203-0454 μέσα στο A06B-6096-H106;

Κλείστε και κλειδώστε την παροχή ρεύματος. Ο δίαυλος SVM1-130 DC λειτουργεί σε περίπου 280–325 V DC από την είσοδο 283–325 V AC — αυτή η τάση παραμένει μετά την απομάκρυνση από το δίκτυο. Βεβαιωθείτε ότι ο δίαυλος DC είναι κάτω από 30 V χρησιμοποιώντας ένα βαθμονομημένο βολτόμετρο πριν αποκτήσετε πρόσβαση στις εσωτερικές πλακέτες. Λαβή A16B-2203-0454 με αντιστατικό λουρί καρπού σε επιφάνεια ασφαλή για ESD.

Ε5: Η αντικατάσταση του A16B-2203-0454 απαιτεί επανεισαγωγή παραμέτρων σερβομηχανισμού;

Οι παράμετροι Servo βρίσκονται στη μνήμη παραμέτρων του CNC — όχι στην πλακέτα καλωδίωσης της μονάδας σερβομηχανισμού. Μετά την τοποθέτηση της ανταλλακτικής πλακέτας και την επανασυναρμολόγηση της μονάδας, το CNC κατεβάζει τις παραμέτρους του σερβομηχανισμού κατά την εκκίνηση κατά την ενεργοποίηση. Επαληθεύστε τη σωστή απόκριση του σερβομηχανισμού στον άξονα σε χαμηλή ταχύτητα πριν επιστρέψετε το μηχάνημα στην παραγωγή.
