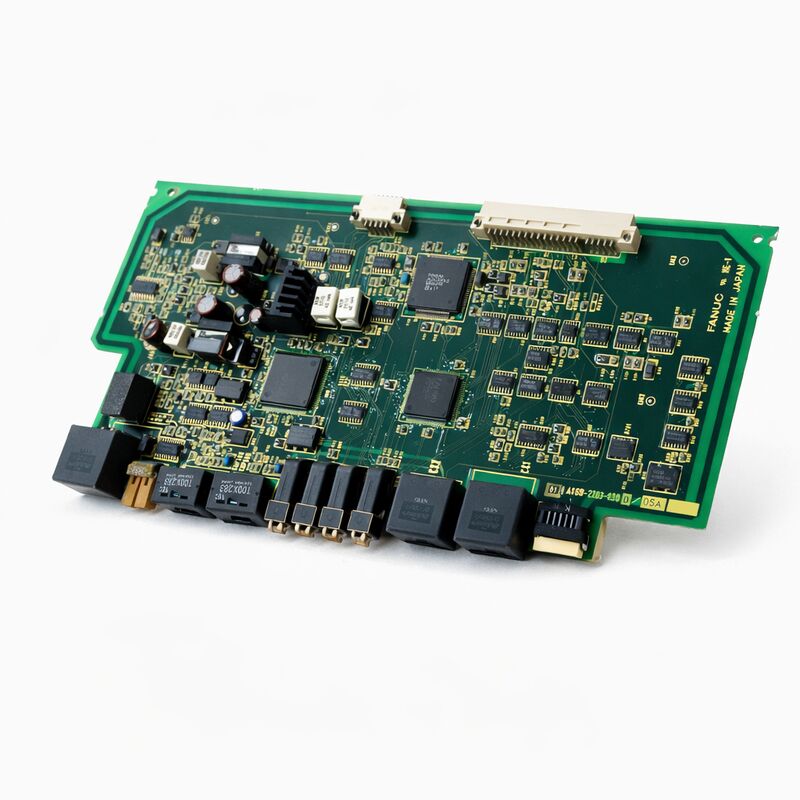

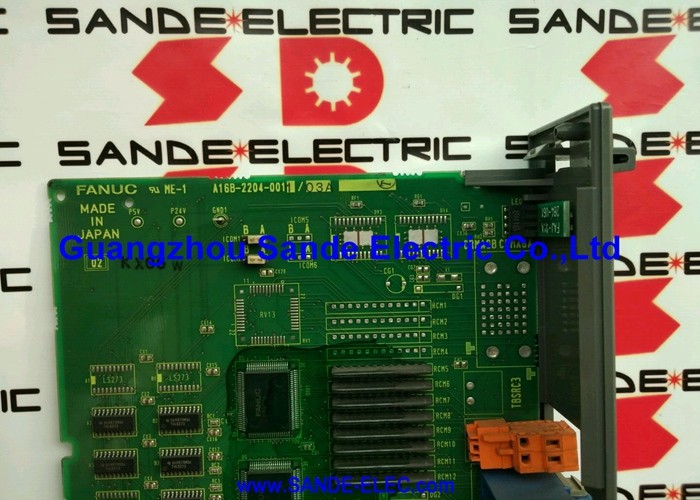

FANUC A16B-2203-0300 Πίνακας διεπαφής A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300 | Πίνακας Καλωδίωσης Ενισχυτή Σερβοκινητήρα Σειράς Alpha SVM1-240 — Για A06B-6096-H107, Πίνακας Ισχύος Μονοαξονικού Σερβοκινητήρα Υψηλού Ρεύματος A16B-2203, Προέλευση Ιαπωνία

Επισκόπηση

Ο FANUC A16B-2203-0300 είναι ο πίνακας καλωδίωσης ισχύος για τον ενισχυτή σερβοκινητήρα SVM1-240 της σειράς Alpha — τον μονοαξονικό ενισχυτή σερβοκινητήρα με μέγιστο ρεύμα 240A της σειράς A06B-6096 Alpha της FANUC.

Με μέγιστο ρεύμα 240 αμπέρ, ο SVM1-240 είναι από τους μονοαξονικούς οδηγούς σερβοκινητήρων με το υψηλότερο ρεύμα της γενιάς Alpha, σχεδιασμένος για σερβοκινητήρες που πρέπει να παράγουν πολύ υψηλή ροπή — άξονες μεγάλου μεγέθους σε βαριά κέντρα κατεργασίας, κεφαλές γερανού, μεγάλους περιστροφικούς πίνακες και άλλες εφαρμογές υψηλής δύναμης όπου μικρότεροι σερβοκινητήρες απλά δεν μπορούν να προσφέρουν την απαιτούμενη ροπή.

Η οικογένεια πινάκων A16B-2203 συνολικά καλύπτει τους πίνακες καλωδίωσης για ένα ευρύ φάσμα μονάδων ενισχυτών σερβοκινητήρων της σειράς Alpha.

Η οικογένεια εκτείνεται από πίνακες μικρού ρεύματος για συμπαγείς άξονες σερβοκινητήρων έως τους πίνακες υψηλού ρεύματος όπως ο A16B-2203-0300 για τη διαμόρφωση 240A.

Κάθε πίνακας της οικογένειας έχει μέγεθος και ονομαστική τιμή για το συγκεκριμένο εύρος ρεύματος της αντίστοιχης μονάδας ενισχυτή του — οι αντιστάσεις ανίχνευσης ρεύματος, τα κυκλώματα οδήγησης πύλης, οι διαδρομές ρεύματος διαύλου και ο θερμικός σχεδιασμός κλιμακώνονται ανάλογα με το ονομαστικό ρεύμα.

Η γενιά ενισχυτών A06B-6096 Alpha κατέχει μια συγκεκριμένη θέση στην ιστορία των οδηγών σερβοκινητήρων της FANUC — είναι η γενιά Alpha (μη-i), η οποία προηγείται της γενιάς Alpha i (σειρές A06B-6114, -6124, -6127).

Το A06B-6096 λειτούργησε ως ο ενισχυτής σερβοκινητήρων υψηλής απόδοσης για τις γενιές CNC της FANUC που περιλάμβαναν τις Σειρές 16B/C, 18B/C, 21B, 15B και τις πρώιμες σειρές i, κατά τη διάρκεια μιας περιόδου κατά την οποία η FANUC μεταβαλλόταν από αναλογικές διεπαφές Τύπου Α/Β στην ψηφιακή διεπαφή FSSB (Fibre-optic Serial Servo Bus).

Ο SVM1-240, με τη διεπαφή FSSB, αντιπροσωπεύει το υψηλότερο άκρο ρεύματος της σειράς Alpha.

Βασικές Προδιαγραφές

Λειτουργία Πίνακα Καλωδίωσης στην Αρχιτεκτονική του SVM1-240

Στην εσωτερική δομή της μονάδας A06B-6096-H107 SVM1-240, ο πίνακας καλωδίωσης A16B-2203-0300 χειρίζεται όλες τις λειτουργίες που αφορούν μεγάλα ρεύματα, υψηλές τάσεις και τη φυσική σύνδεση μεταξύ των ηλεκτρονικών του οδηγού και του κινητήρα και του τροφοδοτικού:

Σύνδεση διαύλου DC: Ο κοινός δίαυλος DC από την Μονάδα Τροφοδοσίας (PSM) παρέχει ανορθωμένο ρεύμα 300V DC στις μονάδες SVM1.

Ο πίνακας καλωδίωσης τερματίζει αυτή τη σύνδεση διαύλου, διανέμοντας την τάση του διαύλου DC στη γέφυρα τρανζίστορ IGBT που μεταγωγίζει το ρεύμα του κινητήρα.

Με ονομαστική τιμή μέγιστου ρεύματος 240A, οι διαδρομές ρεύματος διαύλου σε αυτόν τον πίνακα πρέπει να μεταφέρουν σημαντικά στιγμιαία ρεύματα — οι χάλκινες γραμμές και οι συνδέσεις μπάρας είναι διαστασιολογημένες ανάλογα.

Οδήγηση πύλης IGBT: Τα τρανζίστορ IGBT στο τμήμα ισχύος του SVM1-240 είναι οι πραγματικοί διακόπτες που ελέγχουν το ρεύμα του κινητήρα.

Ο πίνακας καλωδίωσης φέρει το κύκλωμα οδήγησης πύλης — απομονωμένα ολοκληρωμένα κυκλώματα οδηγών πύλης που λαμβάνουν σήματα εντολής πύλης χαμηλού επιπέδου από την πλακέτα ελέγχου και τα μεταφράζουν σε παλμούς πύλης υψηλής τάσης, υψηλού ρεύματος που απαιτούνται για την αξιόπιστη μεταγωγή μεγάλων IGBT.

Η απομόνωση μεταξύ των σημάτων χαμηλής τάσης της πλακέτας ελέγχου και των κυκλωμάτων οδήγησης πύλης υψηλής τάσης είναι απαραίτητη για την ασφαλή λειτουργία.

Ανίχνευση ρεύματος: Ο πίνακας καλωδίωσης περιέχει τα στοιχεία ανίχνευσης ρεύματος (συνήθως αντιστάσεις shunt ή αισθητήρες Hall-effect) που μετρούν τα πραγματικά ρεύματα φάσης του κινητήρα.

Αυτές οι μετρήσεις τροφοδοτούνται πίσω στον αλγόριθμο σερβοκινητήρα της πλακέτας ελέγχου, ο οποίος τις χρησιμοποιεί για να κλείσει τον βρόχο ελέγχου ρεύματος.

Στα 240A μέγιστου ρεύματος, η ακρίβεια ανίχνευσης ρεύματος είναι κρίσιμη — τα σφάλματα στην ανάδραση ρεύματος μεταφράζονται άμεσα σε σφάλματα ελέγχου ροπής και μπορούν να διακυβεύσουν τη σταθερότητα του βρόχου σερβοκινητήρα.

Τερματικά εξόδου κινητήρα: Οι συνδέσεις φάσης κινητήρα (U, V, W) τερματίζονται στον πίνακα καλωδίωσης.

Αυτοί οι τερματικοί σταθμοί είναι διαστασιολογημένοι για το πλήρες ονομαστικό ρεύμα και περιλαμβάνουν την απαραίτητη απομόνωση από τα κυκλώματα λογικής και το πλαίσιο.

Οδηγοί Σειράς Alpha Υψηλού Ρεύματος — Προτεραιότητες Συντήρησης

Ο SVM1-240 οδηγεί σερβοκινητήρες μεγάλων αξόνων — κινητήρες που είναι φυσικά βαριοί, θερμικά απαιτητικοί και μηχανικά συνδεδεμένοι με μεγάλες δομές μηχανών. Η συντήρηση αυτών των οδηγών απαιτεί προσοχή σε παράγοντες που έχουν μεγαλύτερη σημασία σε υψηλό ρεύμα παρά σε χαμηλό ρεύμα.

Θερμική διαχείριση: Η λειτουργία υψηλού ρεύματος παράγει σημαντική θερμότητα στις μονάδες IGBT.

Ο SVM1-240 βασίζεται σε ψύκτρα και σε πολλές εγκαταστάσεις σε ανεμιστήρα ψύξης με εξαναγκασμένο αέρα. Η συνεχής λειτουργία του ανεμιστήρα ψύξης είναι κρίσιμη — ένας ελαττωματικός ανεμιστήρας επιτρέπει τη συσσώρευση θερμότητας, επιταχύνοντας τη γήρανση των IGBT και των πυκνωτών και προκαλώντας τελικά θερμική διακοπή.

Η περιοδική επιθεώρηση και αντικατάσταση ανεμιστήρα (συνήθως συνιστάται κάθε 3–5 χρόνια ανάλογα με τις ώρες λειτουργίας) είναι τυπική συντήρηση για τον SVM1-240 και τους σχετικούς οδηγούς υψηλού ρεύματος.

Γήρανση πυκνωτών: Οι πυκνωτές διαύλου DC στο τμήμα τροφοδοσίας του SVM1-240 — και οι πυκνωτές φίλτρου στον ίδιο τον πίνακα καλωδίωσης — γηράσκουν με την πάροδο του χρόνου. Οι γηρασμένοι πυκνωτές εμφανίζουν αυξημένη ESR (ισοδύναμη αντίσταση σειράς), η οποία μειώνει την ικανότητά τους να εξομαλύνουν την τάση του διαύλου DC υπό γρήγορες αλλαγές ρεύματος.

Το σύμπτωμα στη λειτουργία είναι αυξημένος κυματισμός διαύλου DC, ο οποίος μπορεί να προκαλέσει συναγερμούς υπέρτασης κατά τη διάρκεια μεταβατικών υψηλής ροπής.

Η αντικατάσταση πυκνωτών ως μέρος μιας προγραμματισμένης αναθεώρησης είναι η τυπική προσέγγιση για οδηγούς που βρίσκονται σε λειτουργία για 10+ χρόνια.

Επιθεώρηση συνδέσεων: Στα 240A μέγιστου ρεύματος, οι κακές συνδέσεις παράγουν τοπική θέρμανση που μπορεί να προκαλέσει απανθράκωση, οξείδωση και τελικά θερμική αστοχία των σημείων σύνδεσης. Η περιοδική επιθεώρηση και επανασύσφιξη των συνδέσεων μπάρας και των τερματικών φάσης κινητήρα είναι σημαντική πρακτική συντήρησης.

Συχνές Ερωτήσεις

Ε1: Ο SVM1-240 ενεργοποιεί συναγερμό IPM κατά τη διάρκεια βαριάς επιτάχυνσης. Υποδεικνύει αυτό ότι ο πίνακας καλωδίωσης A16B-2203-0300 έχει υποστεί βλάβη;

Ένας συναγερμός IPM (Intelligent Power Module) κατά τη διάρκεια βαριάς επιτάχυνσης μπορεί να προέρχεται από διάφορες αιτίες.

Πρώτον, ελέγξτε αν ο συναγερμός είναι υπέρταση ρεύματος ή υπέρταση θερμοκρασίας — ο κωδικός συναγερμού διακρίνει μεταξύ αυτών.

Η υπέρταση ρεύματος κατά την επιτάχυνση υποδηλώνει ότι η εντολή επιτάχυνσης υπερβαίνει τα ονομαστικά όρια του κινητήρα και του οδηγού, ή ο κινητήρας έχει πρόβλημα περιέλιξης που προκαλεί υπερβολική κατανάλωση ρεύματος. Η υπέρταση θερμοκρασίας κατά την επιτάχυνση υποδηλώνει ανεπαρκή ψύξη.

Η πραγματική βλάβη IPM (καμένη μονάδα τρανζίστορ) εμφανίζεται ως άμεσος συναγερμός ακόμη και σε ελαφρύ φορτίο.

Ο πίνακας καλωδίωσης είναι ύποπτος κυρίως όταν ο συναγερμός IPM συμβαίνει σε φορτία πολύ κάτω από την ονομαστική ικανότητα και άλλες αιτίες έχουν αποκλειστεί.

Ε2: Μπορεί ο A16B-2203-0300 να χρησιμοποιηθεί με τον SVM1-360 (A06B-6096-H108);

Όχι. Ο A16B-2203-0300 είναι ο πίνακας καλωδίωσης για τον SVM1-240 (A06B-6096-H107). Ο SVM1-360 χρησιμοποιεί διαφορετικό πίνακα καλωδίωσης, τον A16B-2203-0301.

Αυτοί οι πίνακες διαφέρουν στη διαμόρφωση των IGBT, στη βαθμονόμηση ανίχνευσης ρεύματος και στον θερμικό σχεδιασμό.

Η χρήση του πίνακα -0300 σε εφαρμογή -0301 (ή αντίστροφα) θα οδηγήσει σε λανθασμένη ανίχνευση ρεύματος, λανθασμένα όρια ρεύματος και δυνητικά μη ασφαλή λειτουργία.

Πάντα να αντιστοιχίζετε τον πίνακα καλωδίωσης με τη συγκεκριμένη ονομασία της μονάδας ενισχυτή.

Ε3: Η πλακέτα ελέγχου (A20B-1006-0485) στον SVM1-240 είναι εντάξει, αλλά ο πίνακας καλωδίωσης έχει υποστεί βλάβη. Μπορεί να αντικατασταθεί μόνο ο πίνακας καλωδίωσης;

Ναι, υπό την προϋπόθεση ότι η μονάδα ενισχυτή μπορεί να αποσυναρμολογηθεί για να αποκτήσετε πρόσβαση στον πίνακα καλωδίωσης ξεχωριστά.

Οι μονάδες SVM της σειράς FANUC Alpha έχουν σχεδιαστεί για να επιτρέπουν την ανεξάρτητη συντήρηση της πλακέτας ελέγχου και του πίνακα καλωδίωσης — οι δύο πλακέτες συνδέονται μέσω γνωστών συνδετήρων και είναι φυσικά διαχωρίσιμες.

Η αντικατάσταση του πίνακα καλωδίωσης απαιτεί εργασία στο τμήμα ισχύος (το οποίο διατηρεί αποθηκευμένη ενέργεια στους πυκνωτές διαύλου DC ακόμη και μετά την απενεργοποίηση — επαληθεύετε πάντα ότι ο δίαυλος DC έχει πλήρως εκφορτιστεί πριν αγγίξετε οποιοδήποτε εξάρτημα στον πίνακα καλωδίωσης).

Αναθέστε σε εκπαιδευμένο προσωπικό σέρβις της FANUC αυτή τη διαδικασία εάν δεν υπάρχει εσωτερική δυνατότητα.

Ε4: Μετά την αντικατάσταση του πίνακα καλωδίωσης A16B-2203-0300, ο άξονας λειτουργεί αλλά η ροπή φαίνεται μειωμένη. Τι πρέπει να ελεγχθεί;

Η μειωμένη ροπή μετά την αντικατάσταση του πίνακα καλωδίωσης είναι συνήθως θέμα ανίχνευσης ρεύματος — τα στοιχεία ανίχνευσης ρεύματος στον πίνακα αντικατάστασης μπορεί να έχουν ελαφρώς διαφορετική βαθμονόμηση από το αρχικό.

Ο αλγόριθμος ελέγχου σερβοκινητήρα χρησιμοποιεί την ανάδραση ρεύματος για να κλείσει τον βρόχο ελέγχου ροπής του, και εάν η ανάδραση διαβάζει υψηλότερο από το πραγματικό ρεύμα (μια κοινή κατεύθυνση για σφάλμα βαθμονόμησης), ο αλγόριθμος περιορίζει το ρεύμα πρόωρα για να αποφύγει φαινομενική υπέρταση ρεύματος.

Ελέγξτε την παράμετρο βαθμονόμησης ανίχνευσης ρεύματος στο CNC για αυτόν τον άξονα, και εάν είναι απαραίτητο, εκτελέστε τη διαδικασία βαθμονόμησης βρόχου ρεύματος που περιγράφεται στο εγχειρίδιο συντήρησης της σειράς Alpha.

Ε5: Ο SVM1-240 βρίσκεται σε λειτουργία εδώ και 15 χρόνια. Θα πρέπει ο πίνακας καλωδίωσης να αντικατασταθεί προληπτικά ακόμη και αν δεν έχει εμφανιστεί συναγερμός;

Η προληπτική αντικατάσταση πινάκων οδηγών ηλικίας 15 ετών δικαιολογείται για κρίσιμους άξονες παραγωγής όπου η απρογραμμάτιστη διακοπή λειτουργίας είναι δαπανηρή.

Σε αυτή την ηλικία, οι ηλεκτρολυτικοί πυκνωτές στον πίνακα καλωδίωσης είναι πιθανώς υποβαθμισμένοι — η χωρητικότητά τους έχει μειωθεί και η ESR τους έχει αυξηθεί από θερμικούς κύκλους.

Αντί να περιμένετε μια βλάβη, μια προγραμματισμένη αναθεώρηση κατά τη διάρκεια ενός προγραμματισμένου παραθύρου συντήρησης — αντικαθιστώντας τόσο τον πίνακα καλωδίωσης όσο και τους πυκνωτές, καθαρίζοντας την ψύκτρα, αντικαθιστώντας τον ανεμιστήρα ψύξης και επιθεωρώντας όλες τις συνδέσεις — επαναφέρει τον οδηγό σε αξιοπιστία κοντά σε καινούργιο.

Εξειδικευμένα κέντρα επισκευής FANUC προσφέρουν υπηρεσίες αναθεώρησης πινάκων καλωδίωσης που περιλαμβάνουν αντικατάσταση πυκνωτών, μια οικονομικά αποδοτική εναλλακτική λύση στην πλήρη αντικατάσταση του πίνακα.
