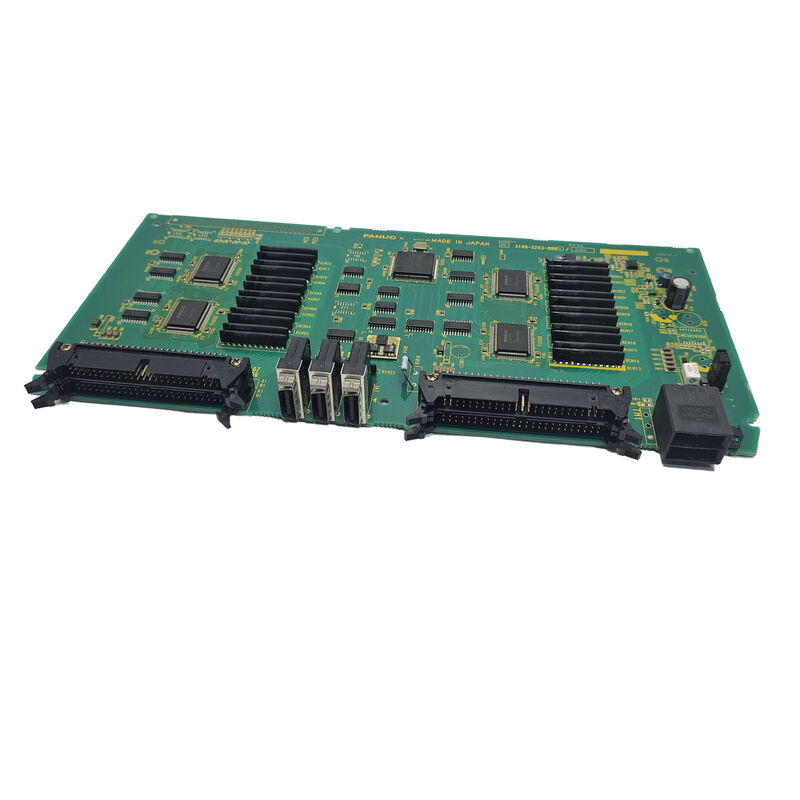

Fanuc A16B-2203-0200 Πλακέτα διασύνδεσης A16B22030200 A16B-22O3-O2OO

A16B-2203-0200 | PCB σειράς FANUC A16B-2203 — Διεπαφή CNC / Βιομηχανικός αυτοματισμός / Ιαπωνική κατασκευή

A16B-2203-020x — Μέσα σε μια ευέλικτη σειρά

Η αρίθμηση A16B-2203 καλύπτει ένα ευρύ φάσμα τύπων πλακέτας στις γενιές προϊόντων της FANUC. Η ομάδα 02xx αυτής της σειράς βρίσκεται σε μια ξεχωριστή λειτουργική ζώνη — ξεχωριστή από τις πλακέτες εισόδου/εξόδου 01xx (C-τύπου I/O για τη σειρά 0-C), τις πλακέτες σερβομηχανισμού και ατράκτου 05xx–07xx (εσωτερικά στοιχεία ενισχυτή αis/αi) και τον πίνακα ελέγχου 08xx power.x–0 του robot.

Οι πλακέτες της σειράς A16B-2203-02xx εξυπηρετούν συγκεκριμένες λειτουργίες διεπαφής ή ελέγχου εντός της αρχιτεκτονικής CNC και αυτοματισμού FANUC. Το Εγχειρίδιο Συντήρησης FANUC για τη σειρά 0-C/0-D (GFZ-61395E/06) αναφέρεται στη σειρά A16B-2203-020x σε σχέση με τις κάρτες διασύνδεσης σερβο άξονα:

A16B-2203-0020:Κάρτα σερβοδιασύνδεσης 4 αξόνων (διεπαφή τύπου Β, 1ος και 2ος άξονας, 3ος και 4ος άξονας) για τη σειρά 0-C CNC — παρέχει τη σύνδεση άξονα σερβομηχανισμού μεταξύ της κύριας πλακέτας CNC και των μονάδων σερβοενισχυτή για έως και τέσσερις ελεγχόμενους άξονες.

A16B-2203-0021:Παραλλαγή 2 αξόνων στην ίδια οικογένεια καρτών διασύνδεσης σερβομηχανισμού για τη σειρά 0-C.

Το A16B-2203-0200 βρίσκεται στην ίδια αριθμητική ζώνη, εξυπηρετώντας μια καθορισμένη λειτουργία διεπαφής στο σύστημα FANUC στο οποίο είναι εγκατεστημένο.

Βασικές πληροφορίες προϊόντος

Series 0-C Era Interface Boards — Αρχές σχεδίασης

Η οικογένεια A16B-2203-02xx λειτουργεί εντός της σειράς 0-C και της αρχιτεκτονικής υλικού της σχετικής γενιάς CNC. Αυτά τα συστήματα CNC χρησιμοποιούν μια αρθρωτή αρχιτεκτονική κάρτας όπου:

Κάρτες διεπαφής άξονασυνδέστε τον κύριο επεξεργαστή του CNC στις μονάδες σερβο ενισχυτή — μεταφράζοντας εντολές ψηφιακού άξονα στη μορφή επικοινωνίας που κατανοεί το υλικό της μονάδας.

Πίνακες δρομολόγησης σημάτωνσυγκεντρώστε και διανείμετε τα σήματα ελέγχου μεταξύ του εσωτερικού διαύλου του CNC και του συνδεδεμένου υλικού — διασφαλίζοντας ότι οι εντολές από την κύρια CPU φτάνουν στις σωστές πλακέτες προορισμού χωρίς διαμάχη.

Εξειδικευμένα PCB διεπαφήςπαρέχουν συνδέσεις ειδικά για το υλικό για συγκεκριμένες λειτουργίες εργαλειομηχανών ή πρωτόκολλα επικοινωνίας ειδικά για τη γενιά Series 0-C.

Το A16B-2203-0200 εξυπηρετεί τον καθορισμένο ρόλο του σε αυτήν την αρχιτεκτονική, όπως επιβεβαιώνεται από την ετικέτα του που είναι εγκατεστημένη στο συγκεκριμένο σύστημα CNC.

Σενάρια εφαρμογής

Αντικατάσταση πλακέτας διασύνδεσης CNC:Ένα σύστημα CNC FANUC αναπτύσσει ένα σφάλμα που μπορεί να εντοπιστεί στην πλακέτα A16B-2203-0200. Η πλακέτα αναγνωρίζεται από την ετικέτα με τον αριθμό ανταλλακτικού της, προέρχεται η αντικατάσταση και η λειτουργία του συστήματος αποκαθίσταται.

Ανταλλακτικό απόθεμα συντήρησης:Μια εγκατάσταση που λειτουργεί με εξοπλισμό FANUC CNC με πλακέτες A16B-2203-0200 διατηρεί ένα εφεδρικό για να επιτρέψει την ταχεία απόκριση σε σφάλμα πλακέτας.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A16B-2203-0200 είναι η σωστή πλακέτα για το σύστημα FANUC μου;

Διαβάστε τον αριθμό ανταλλακτικού από την τοποθετημένη ετικέτα της πλακέτας. Εάν γράφει A16B-2203-0200, αυτή είναι η επιβεβαιωμένη αντικατάσταση. Παραπομπή στη λίστα ανταλλακτικών στο εγχειρίδιο συντήρησης FANUC για το ισχύον μοντέλο CNC — το εγχειρίδιο αντιστοιχίζει κάθε υποδοχή πλακέτας με τον αριθμό εξαρτήματος και τη λειτουργική περιγραφή της.

Ε2: Το A16B-2203-0200 σχετίζεται με τις πλακέτες I/O τύπου C (A16B-2203-0110/0111);

Όχι. Οι πλακέτες εισόδου/εξόδου τύπου C βρίσκονται στην περιοχή A16B-2203-01xx (0110, 0111, 0112). Το A16B-2203-0200 βρίσκεται στην περιοχή 02xx — μια διαφορετική λειτουργική ομάδα στην ίδια σειρά A16B-2203. Ο αριθμός σειράς από μόνος του δεν υποδηλώνει την ίδια λειτουργία. ο συγκεκριμένος αριθμός ανταλλακτικού στη σειρά καθορίζει τη λειτουργία.

Ε3: Η αντικατάσταση του A16B-2203-0200 απαιτεί αλλαγές στη διαμόρφωση του CNC;

Αυτό εξαρτάται από τον λειτουργικό ρόλο του διοικητικού συμβουλίου. Οι πλακέτες διασύνδεσης που περνούν σήματα χωρίς αποθήκευση δεδομένων διαμόρφωσης συνήθως δεν απαιτούν αλλαγές μετά την αντικατάσταση. Οι πίνακες που περιέχουν ρυθμίσεις παραμέτρων διεύθυνσης ή ρυθμίσεις υλικού ενδέχεται να απαιτούν διαμόρφωση μετά την αντικατάσταση. Επιβεβαιώστε από την ισχύουσα τεκμηρίωση συντήρησης FANUC.

Ε4: Ποιες προφυλάξεις για την ESD ισχύουν για το A16B-2203-0200;

Χειριστείτε με γειωμένο αντιστατικό ιμάντα καρπού σε επιφάνεια εργασίας ασφαλή για ESD. Αποθήκευση και μεταφορά σε αντιστατική συσκευασία. Απενεργοποιήστε εντελώς το CNC πριν αποκτήσετε πρόσβαση σε οποιεσδήποτε εσωτερικές πλακέτες. Τα IC κατασκευής SMD στις πλακέτες της σειράς A16B-2203 είναι ευαίσθητα σε ESD.
