Πίνακας μνήμης Fanuc A16B-2203-0110

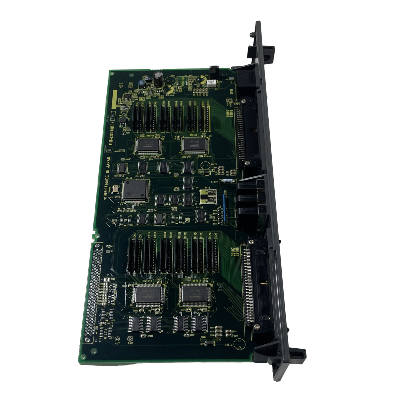

A16B-2203-0110∙ FANUC Zero-C C7 I/O PCB 104DI / 72DO / επιφανειακή τοποθέτηση / 0-C / 0-D / 0-F / Supersedes A16B-1212-0220

C7 ∆ιακόμμα Ε/Ε πλήρως καθορισμένο

Η πλακέτα A16B-2203-0110 είναι η πλακέτα C7 με τη μεγαλύτερη χωρητικότητα I/O στην οικογένεια A16B-2203-01xx.Οι 104 ψηφιακές εισόδους και 72 ψηφιακές εξόδους του αντιπροσωπεύουν το πλήρες συμπλήρωμα I / O για ένα πλήρως εξοπλισμένο μηχάνημα εργαλείου CNC σειράς 0-C.

104 ψηφιακές εισροέςκάλυψη: κλειδαριές πόρτας μηχανής, διακόπτες ορίου άξονα (θέση υπερβαίνοντας και θέση αναφοράς), ολοκληρωμένος προσανατολισμός του σπινδέλου, κωδικοποίηση θέσης του περιοδικού εργαλείων, επιβεβαίωση υδραυλικής πίεσης,αισθητήρας επιπέδου ψυκτικού, συμπίεση/αποσυμπίεση του τσακιού, επιβεβαίωση της ουράς, αισθητήρες θέσης της παλέτας, επαφές του διαλέκτη λειτουργίας του πάνελ χειριστή, στάδια παράκαμψης του ρυθμού τροφοδοσίας, στάδια παράκαμψης της ταχύτητας του σπινέλ,παρακολούθηση της αλυσίδας διακοπής έκτακτης ανάγκης, και όλα τα σήματα ολοκλήρωσης των βοηθητικών λειτουργιών.

72 ψηφιακές εξόδουςκίνηση: ρελέα αντλίας ψύξης, εκκίνηση υδραυλικής αντλίας, επαγγέλτες εκκίνησης/κατεύθυνσης σπινδέλου, σόλενοειδή απελευθέρωσης πέδης άξονα, σόλενοειδή κλειδαριού πόρτας, ρελέα προώθησης/ανασυγκέντρωσης στο εργαλειοφυλάκιο, σόλενοειδή συμπίεσης σφραγίδας,αναμεταδόχου συσσωρευτή παλέτας, οι φανές δεικτών (ενεργός κύκλος, ενεργό ψυκτικό, συναγερμός, λειτουργία σπινδέλου) και όλες οι εξόδους ρελέ με κώδικα M.

Για πολύπλοκα μηχανήματα ∙ ειδικά εκείνα με αυτόματα εργαλεία, συστήματα παλέτας ή πολλαπλές βοηθητικές λειτουργίες ∙ η πλήρης χωρητικότητα 104/72 C7 είναι η σωστή προδιαγραφή.

Βασικές προδιαγραφές

Η επιφάνεια Η επιφάνεια της επόμενης γενιάς

Το A16B-2203-0110 είναι "η έκδοση επιφανειακής τοποθέτησης της πλήρους εξόδου εισόδου προδιαγραφών C7" ̇ η κατασκευή του είναι SMD (Surface Mount Device) σε όλη τη διάρκεια.Το οποίο η DNC Electronics επιβεβαιώνει ότι είναι η παλαιότερη "μη επιφανειακή" έκδοση.

Η μετάβαση από την κατασκευή χωρίς SMD στην κατασκευή με SMD έφερε:

• Μεγαλύτερη πυκνότητα συστατικών στην ίδια επιφάνεια πλάκας
• Βελτιωμένη αντοχή σε δονήσεις για την απομάκρυνση των αρθρώσεων συγκόλλησης μέσω τρύπας
• Καλύτερη καταλληλότητα για αυτοματοποιημένη παραγωγή

Το A16B-2203-0110 είναι η σημερινή γενιά C7 πλακέτας, τοποθετημένη σε "αργότερη γενιά 0-C χειριστικά" μηχανήματα που κατασκευάστηκαν καθώς το 0-C υλικό ωρίμασε.

Σενάρια εφαρμογής

0-MC κέντρο επεξεργασίας C7 αντικατάσταση πλακέτας:Ένα κέντρο επεξεργασίας FANUC 0-MC με αυτόματο μετατροπέα εργαλείων χρησιμοποιεί την πλακέτα A16B-2203-0110 C7 για την πλήρη διεπαφή της μηχανής 104/72.Ανταλλαγή με δοκιμασμένο A16B-2203-0110 αποκαθιστά πλήρη λειτουργία Ε/Υ.

Τρίχωμα δύο πύργων 0-TD:Ένα πριονιστήρι 0-TD CNC με δύο πύργους και υδραυλικό ελαστικό χρησιμοποιεί την πλακέτα C7 ∙ οι 104 εισόδοι φιλοξενούν το πλήρες σύνολο σήματος από τους δύο κωδικοποιητές θέσης πύργου, υδραυλικούς αισθητήρες,και πίνακα χειριστή.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί το A16B-2203-0110 να αντικαταστήσει άμεσα το A16B-1212-0220 σε ένα παλιότερο μηχάνημα 0-C;

Και τα δύο είναι πλαίσια C7 I/O (104/72 DI/DO) και έχουν την ίδια λειτουργική θέση.Το A16B-2203-0110 τις "νέες εκδόσεις της κάρτας εισόδου/εξόδου C/D εφοδιασμένης με χειριστήρια 0C τελευταίας γενιάς" και το A16B-1212-0220 την παλαιότερη έκδοση μη SMDΣτις περισσότερες εφαρμογές 0-C, ο A16B-2203-0110 μπορεί να αντικαταστήσει τον A16B-1212-0220, αλλά η σημείωση ανταλλαγής του FanucWorld δηλώνει:"ΤΗΣ ΕΞΑΛΗΣΗΣ ΠΡΕΠΕΙ να είναι Α16Β-2203-0110" meaning exchange credit programmes require matching board numbers (Τα προγράμματα ανταλλαγής πιστώσεων απαιτούν ταυτόσημους αριθμούς πίνακα)Για την τυπική αντικατάσταση, επιβεβαιώστε την συμβατότητα του υλικού από την ειδική τεκμηρίωση μηχανής.

Ε2: Ποιες είναι οι ονομασίες των συνδέσμων στο A16B-2203-0110;

Η A16B-2203-0110 χρησιμοποιεί συνδέσμους Honda M18, M1, M20 (DI/DO) και M2, M19 (εξόδους).Το πλήρες σύνολο συνδέσμων για τη διαμόρφωση 104/72 C7 επιβεβαιώνεται στο εγχειρίδιο σύνδεσης υλικού FANUC σειράς 0-C/0-D.

Ε3: Η A16B-2203-0110 λειτουργεί τόσο σε συστήματα CNC 0-C όσο και σε συστήματα CNC 0-D;

Ναι. "Εκτελώντας το O-C control ή O-D, O-F config στο οποίο αυτό το I/O συνδέεται μεταξύ του NC και του MC". Η DNC Electronics επιβεβαιώνει παρόμοια τη συμβατότητα με 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,και 0-TTF διαμορφώσεις το πλήρες φάσμα των μεταγενέστερων παραλλαγών CNC της σειράς 0 που χρησιμοποιούν την πλακέτα C7 I/O.
