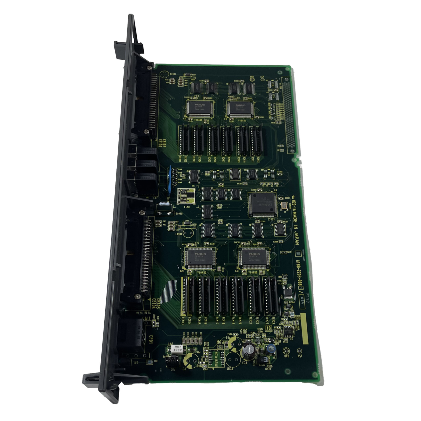

A16B-2203-0111 | FANUC Zero-C C6 I/O PCB — 80DI / 56DO / Series 0-C and 0-D / Machine Interface Board

C6 — Η ρύθμιση παραμέτρων εισόδου/εξόδου μεσαίου εύρους

Εντός της οικογένειας πλακέτας I/O A16B-2203-01xx για τη σειρά FANUC 0-C CNC, τρία επίπεδα χωρητικότητας καλύπτουν διαφορετικές απαιτήσεις πολυπλοκότητας εργαλειομηχανών:

Το C6 (A16B-2203-0111) τοποθετείται μεταξύ του πλήρως καθορισμένου C7 και του ελάχιστου C5. Ο αριθμός 80/56 DI/DO καλύπτει τις απαιτήσεις εισόδου/εξόδου των εργαλειομηχανών CNC μεσαίας πολυπλοκότητας — μηχανές που χρειάζονται περισσότερα από όσα παρέχει το βασικό C5, αλλά δεν φτάνουν στο πλήρες σήμα ενός σύνθετου κέντρου μηχανουργικής με αυτόματους εναλλάκτες παλετών και γεμιστήρες εργαλείων.

Αυτό καθιστά το C6 τη σωστή προδιαγραφή για:

• Τυπικά κέντρα στροφής CNC 2 αξόνων με μέτριο αυτοματισμό
• Συμπαγή κέντρα κατεργασίας CNC χωρίς εναλλάκτες παλετών
• Μηχανές λείανσης με μέτρια πολυπλοκότητα διεπαφής μηχανής
• Μηχανήματα όπου οι πρόσθετες 24 είσοδοι και 16 έξοδοι του C7 θα έμεναν απλά αχρησιμοποίητες

Βασικές Προδιαγραφές

Σύνδεση σκάλας PMC — Πώς λειτουργεί η πλακέτα

Το A16B-2203-0111 συνδέεται με τη λογική σκάλας PMC (Programmable Machine Controller) της σειράς 0-C CNC μέσω της σειριακής διεπαφής I/O Link. Το PMC εκτελεί τη λογική ακολουθίας του μηχανήματος:

1. Σάρωση εισόδου:Κάθε κύκλος PMC, η πλακέτα διαβάζει και τις 80 καταστάσεις τερματικού εισόδου — οριακούς διακόπτες, αισθητήρες, κουμπιά πίνακα χειριστή, σήματα επιβεβαίωσης — και τις προωθεί στο PMC.
2. Ενημέρωση εξόδου:Κάθε κύκλος PMC, το PMC γράφει εντολές εξόδου στα 56 κανάλια εξόδου της πλακέτας — ενεργοποιώντας αντλίες ψυκτικού υγρού, πηνία ρελέ, ηλεκτρομαγνητικές βαλβίδες, ενδεικτικές λυχνίες.
3. Αλληλουχία μηχανήματος:Το PMC αξιολογεί τα σκαλοπάτια της κλίμακας σε σχέση με τις τρέχουσες καταστάσεις εισόδου και καθορίζει τις καταστάσεις εξόδου — εφαρμόζοντας αποτελεσματικά τη λογική ακολουθίας της εργαλειομηχανής.

Όταν το A16B-2203-0111 αποτύχει, τόσο η ανάγνωση εισόδου όσο και η οδήγηση εξόδου σταματούν — το PMC χάνει την επαφή με τις συσκευές πεδίου του μηχανήματος.

Σενάρια εφαρμογής

Αστοχία πλακέτας I/O κέντρου στροφής 0-TC:Ένας τόρνος CNC FANUC 0-TC αναπτύσσει συναγερμούς PMC που επηρεάζουν τις λειτουργίες υδραυλικού τσοκ και ψυκτικού υγρού. Η πλακέτα A16B-2203-0111 C6 αναγνωρίζεται ως η βλάβη. Η αντικατάσταση επαναφέρει όλες τις εισόδους/εξόδους του μηχανήματος 80/56.

0-MC συμπαγές κέντρο κατεργασίας:Ένα μικρό κέντρο μηχανικής κατεργασίας CNC χωρίς εναλλάκτη παλετών χρησιμοποιεί την προδιαγραφή C6 I/O — 80 είσοδοι και 56 έξοδοι καλύπτουν τα σήματα ασφάλισης ατράκτου, πόρτας, ψυκτικού υγρού και φρένου άξονα άνετα εντός της χωρητικότητας C6.

FAQ

Ε1: Μπορεί το A16B-2203-0111 (C6) να αντικαταστήσει το A16B-2203-0110 (C7) εάν το C7 δεν είναι διαθέσιμο;

Μόνο εάν το πρόγραμμα PMC χρησιμοποιεί 80 ή λιγότερες εισόδους και 56 ή λιγότερες εξόδους. Εάν το πρόγραμμα PMC του μηχανήματος απευθύνει σήματα στην περιοχή 81–104 DI ή 57–72 DO, αυτά τα σήματα δεν υπάρχουν στην πλακέτα C6 — θα προκύψουν συναγερμοί PMC. Επιβεβαιώστε τη χρήση του σημείου I/O του μηχανήματος από την τεκμηρίωση της σκάλας PMC πριν αντικαταστήσετε μια πλακέτα μικρότερης χωρητικότητας.

Ε2: Λειτουργεί το A16B-2203-0111 με χειριστήρια Series 0-D καθώς και με 0-C;

Ναί. Οι πλακέτες εισόδου/εξόδου της σειράς C A16B-2203-01xx έχουν επιβεβαιωθεί και για τα χειριστήρια εποχής 0-C και 0-D (και 0-F). Η DNC Electronics επιβεβαιώνει ότι η C7 (A16B-2203-0110) λειτουργεί με διαμορφώσεις 0-MD, 0-TD, 0-MF, 0-TF — η ίδια συμβατότητα επεκτείνεται και στην C6 A16B-2203-0111 στην ίδια οικογένεια πλακέτας.

Ε3: Ποιοι σύνδεσμοι χρησιμοποιούνται στο A16B-2203-0111;

Η πλακέτα C6 έχει λιγότερες θέσεις σύνδεσης από την C7 (που φέρει M18, M1, M20, M2, M19). Το συμπλήρωμα σήματος 80/56 του C6 χρησιμοποιεί ένα υποσύνολο της συστοιχίας συνδέσεων. Επιβεβαιώστε την ακριβή διάταξη σύνδεσης από το εγχειρίδιο σύνδεσης υλικού Series 0-C για τη συγκεκριμένη διαμόρφωση του μηχανήματος.

Ε5: Η αντικατάσταση του A16B-2203-0111 απαιτεί αλλαγές στο πρόγραμμα PMC;

Όχι. Το πρόγραμμα PMC χρησιμοποιεί αριθμούς διευθύνσεων εισόδου/εξόδου, όχι αναγνωριστικά για συγκεκριμένο πίνακα. Μια παρόμοια αντικατάσταση του A16B-2203-0111 με την ίδια πλακέτα C6 αποκαθιστά την επικοινωνία I/O χωρίς καμία τροποποίηση προγράμματος PMC.
