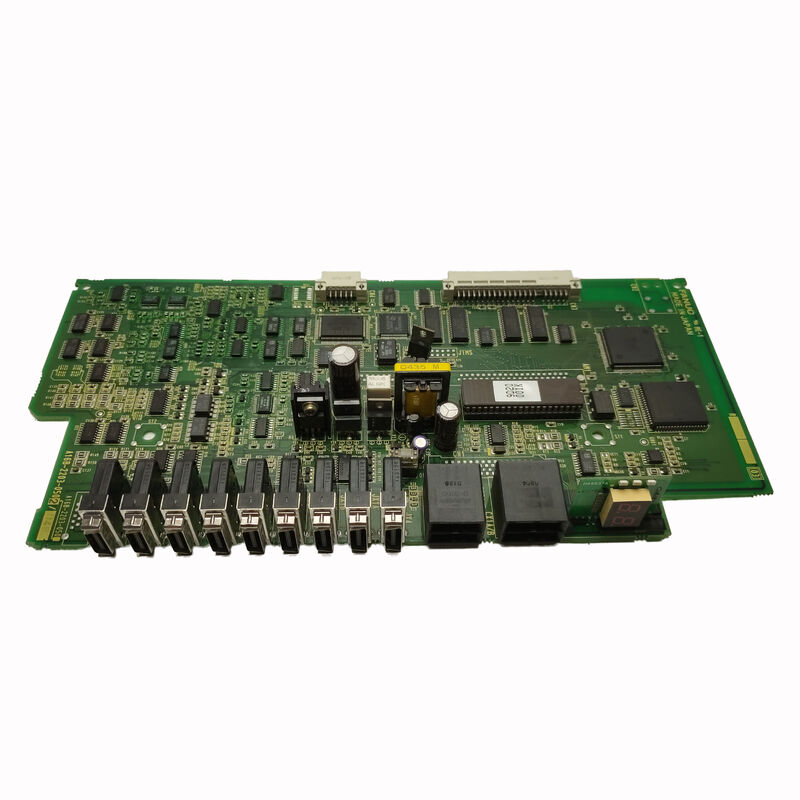

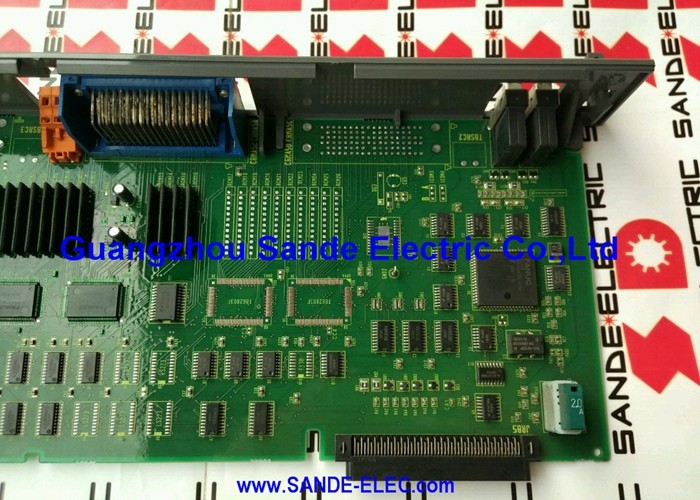

FANUC A16B-2203-0090 | Πλακέτα Ελέγχου Ρομπότ — Σειρά A16B-2203, Πλακέτα Παρακολούθησης και Ελέγχου Συστήματος για Ελεγκτές CNC και Ρομποτικών FANUC, Σειρά 16/18/21, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A16B-2203-0090 φέρει την ονομασία "ROBO" — ένα χαρακτηριστικό στην ονοματολογία πλακετών της FANUC που αναγνωρίζει πλακέτες που σχετίζονται με τη γραμμή προϊόντων ελέγχου ρομπότ και ενσωμάτωσης ρομπότ-CNC της FANUC.

Η σειρά A16B-2203 καλύπτει μια σειρά εξειδικευμένων πλακετών ελέγχου και διεπαφών: πλακέτες τροφοδοσίας για ελεγκτές ρομπότ (A16B-2203-0370 για R-J3iB, A16B-2203-0910 για R-30iA/R-30iB), πλακέτες ελέγχου άξονα και επέκτασης I/O, πλακέτες διεπαφής DeviceNet (A16B-2203-0190) και πλακέτες παρακολούθησης/ελέγχου όπως η A16B-2203-0090. Κάθε πλακέτα στη σειρά εξυπηρετεί μια συγκεκριμένη λειτουργία εντός της ευρύτερης αρχιτεκτονικής του συστήματος ελέγχου.

Ο ρόλος της πλακέτας ελέγχου ROBO είναι διακριτός από τον ρόλο της κύριας πλακέτας CPU.

Ενώ η κύρια CPU εκτελεί το πρόγραμμα CNC ή ρομπότ, διαχειρίζεται τον έλεγχο σερβο και εκτελεί τη λογική PMC, η πλακέτα ελέγχου χειρίζεται λειτουργίες παρακολούθησης και ελέγχου σε επίπεδο συστήματος — το επίπεδο ηλεκτρονικών που είναι υπεύθυνο για τη γνώση ότι το σύστημα λειτουργεί εντός των αναμενόμενων παραμέτρων του, επικοινωνώντας την κατάσταση σε συνδεδεμένες μονάδες και εξωτερικά συστήματα παρακολούθησης, και επισημαίνοντας συνθήκες που απαιτούν παρέμβαση συντήρησης πριν γίνουν βλάβες που σταματούν τη μηχανή.

Σε εφαρμογές ρομποτικής και ρομπότ-συνδεδεμένων CNC, η παρακολούθηση της κατάστασης του συστήματος αποκτά ιδιαίτερη σημασία, επειδή οι συνέπειες μιας μη ανιχνευθείσας βλάβης μπορούν να εξαπλωθούν γρήγορα σε ένα συντονισμένο κύτταρο ρομπότ-μηχανής.

Ένα ρομπότ που συνεχίζει να λειτουργεί με υποβαθμισμένο κύκλωμα ασφαλείας ή ένα CNC που συνεχίζει να λειτουργεί με δυσλειτουργία παρακολούθησης θέσης μπορεί να προκαλέσει ζημιά στα εργαλεία, απόρριψη εξαρτημάτων ή — σε σοβαρές περιπτώσεις — περιστατικά ασφαλείας.

Η πλακέτα ελέγχου είναι μέρος του επιπέδου ανίχνευσης που σχετίζεται με την ασφάλεια του συστήματος, γι' αυτό και η βλάβη της συνήθως δημιουργεί συναγερμούς που σταματούν τη λειτουργία αντί να επιτρέπουν στο σύστημα να συνεχίσει σε υποβαθμισμένη κατάσταση.

Βασικές Προδιαγραφές

Η Σειρά A16B-2203 — Κατανόηση της Οικογένειας

Η σειρά πλακετών A16B-2203 είναι μία από τις πιο λειτουργικά ποικίλες οικογένειες πλακετών στον κατάλογο ανταλλακτικών της FANUC. Η πρόθεση -2203 αναγνωρίζει πλακέτες από μια κοινή εποχή και φυσικό πρότυπο στην αρχιτεκτονική πλακετών της FANUC — συνήθως από τη Σειρά 16/18 έως την πρώιμη γενιά i-series — αλλά οι τελευταίες τέσσερις ψηφία διακρίνουν ευρέως διαφορετικές λειτουργίες:

-0090 (αυτή η πλακέτα): Πλακέτα ελέγχου ROBO — παρακολούθηση και έλεγχος συστήματος, εφαρμογές CNC συνδεδεμένες με ρομπότ.

-0110: Μονάδα επέκτασης ή διεπαφής σερβο — επέκταση ελέγχου σερβο.

-0190: Πλακέτα διεπαφής DeviceNet — διεπαφή επικοινωνίας πεδίου για ελεγκτές ρομπότ.

-0200: Πλακέτα διεπαφής PLC — ενσωμάτωση I/O μηχανής και PLC.

-0291: Πλακέτα ελέγχου γραφικών — επεξεργασία οθόνης για CNC Σειράς 15/150.

-0370: Μονάδα τροφοδοσίας — για ελεγκτές ρομπότ R-J3iB.

-0910: Μονάδα τροφοδοσίας — για ελεγκτές ρομπότ R-30iA/R-30iB.

Αυτή η ποικιλομορφία σημαίνει ότι ένας αριθμός εξαρτήματος στη σειρά A16B-2203 σας λέει ότι η πλακέτα προέρχεται από μια συγκεκριμένη γενιά υλικού της FANUC, αλλά λέει λίγα για τη λειτουργία της χωρίς να εξετάσετε τις τελευταίες τέσσερις ψηφία.

Κατά την προμήθεια μιας αντικατάστασης A16B-2203-0090, είναι απαραίτητο να χρησιμοποιήσετε τον ακριβή αριθμό εξαρτήματος — άλλες παραλλαγές A16B-2203 με επιφανειακά παρόμοιους αριθμούς είναι εντελώς διαφορετικές πλακέτες με διαφορετικές λειτουργίες, διαφορετικούς συνδέσμους και διαφορετικές απαιτήσεις εγκατάστασης.

Ενδείξεις LED — Διαγνωστική Αξία στην Όψη της Πλακέτας

Ένα από τα πιο πρακτικά χρήσιμα χαρακτηριστικά της A16B-2203-0090 είναι η σειρά ενδείξεων κατάστασης LED.

Στην αρχιτεκτονική συστήματος ελέγχου της FANUC, τα διαγνωστικά LED σε μεμονωμένες πλακέτες χρησιμεύουν ως η πρώτη γραμμή πληροφοριών συντήρησης — πριν από τη σύνδεση οποιουδήποτε εξοπλισμού δοκιμών ή την πρόσβαση στις οθόνες διαγνωστικών λογισμικού του CNC, ένας μηχανικός συντήρησης μπορεί να παρατηρήσει τις καταστάσεις των LED σε μεμονωμένες πλακέτες για να προσδιορίσει ποιο μέρος του συστήματος είναι υγιές και ποιο έχει βλάβη.

Τα LED της πλακέτας ελέγχου ROBO συνήθως υποδεικνύουν:

Κατάσταση τροφοδοσίας: Επιβεβαίωση ότι οι εσωτερικές γραμμές τροφοδοσίας της πλακέτας (+5V, ±15V) είναι εντός προδιαγραφών. Ένα σκοτεινό LED τροφοδοσίας όταν το σύστημα είναι ενεργοποιημένο υποδεικνύει βλάβη τροφοδοσίας σε επίπεδο πλακέτας — αποτυχημένος ρυθμιστής τάσης, καμένη ασφάλεια προστασίας ή κατεστραμμένο ίχνος τροφοδοσίας.

Κατάσταση επικοινωνίας: Ένδειξη της υγείας του συνδέσμου δεδομένων της πλακέτας με άλλες μονάδες. Ένα αναβοσβήνον ή σβηστό LED επικοινωνίας όταν το σύστημα είναι σε λειτουργία υποδεικνύει βλάβη επικοινωνίας διαύλου — η οποία μπορεί να βρίσκεται σε αυτήν την πλακέτα, στη μονάδα λήψης ή στο backplane που τις συνδέει.

Κατάσταση συναγερμού: Ένα ή περισσότερα LED που ανάβουν όταν η πλακέτα έχει ανιχνεύσει συνθήκη σφάλματος στα κυκλώματα που παρακολουθεί. Το συγκεκριμένο μοτίβο συναγερμού — ποιο LED, σταθερό ή αναβοσβήνον — συσχετίζεται με συγκεκριμένους κωδικούς σφάλματος που περιγράφονται στο εγχειρίδιο συντήρησης του CNC ή του ελεγκτή ρομπότ.

Αυτές οι καταστάσεις LED, σε συνδυασμό με τους κωδικούς συναγερμού που εμφανίζονται στην οθόνη χειριστή του CNC, επιτρέπουν σε έναν έμπειρο μηχανικό συντήρησης να εντοπίσει μια βλάβη σε μια συγκεκριμένη πλακέτα ή κύκλωμα πριν αφαιρεθεί ή αντικατασταθεί οποιαδήποτε μονάδα.

Διάγνωση Βλαβών που Αποδίδονται στην A16B-2203-0090

Όταν η πλακέτα ελέγχου ROBO αποτυγχάνει, το σύστημα συνήθως δημιουργεί κωδικούς συναγερμού σε κατηγορίες που σχετίζονται με την παρακολούθηση της κατάστασης του συστήματος, την επικοινωνία μεταξύ μονάδων ή συγκεκριμένα κυκλώματα παρακολούθησης ασφαλείας.

Η πρόκληση στη διάγνωση είναι ότι αυτές οι κατηγορίες συναγερμού μπορούν επίσης να δημιουργηθούν από βλάβες αλλού στο σύστημα — μια αποτυχημένη σύνδεση, μια κακή επαφή στο backplane ή ένα πρόβλημα τροφοδοσίας μπορούν να μιμηθούν μια βλάβη της πλακέτας ελέγχου.

Η συστηματική διαγνωστική προσέγγιση είναι: πρώτα επιβεβαιώστε ότι οι τάσεις τροφοδοσίας είναι σωστές στους συνδέσμους της πλακέτας. στη συνέχεια, επιβεβαιώστε ότι όλες οι συνδέσεις είναι ασφαλείς και όλα τα καλώδια είναι σωστά τοποθετημένα.

Εάν η τροφοδοσία και οι συνδέσεις επιβεβαιωθούν ως σωστές και ο συναγερμός επιμένει, αντικαταστήστε την A16B-2203-0090 με μια γνωστή καλή πλακέτα (εάν είναι διαθέσιμη) για να επιβεβαιώσετε ότι η βλάβη μετακινείται με την πλακέτα. Εάν η βλάβη μετακινηθεί, η πλακέτα έχει επιβεβαιωθεί ως ελαττωματική.

Εάν η βλάβη παραμένει, το πρόβλημα βρίσκεται αλλού στο σύστημα.

Συχνές Ερωτήσεις

Ε1: Ποιοι κωδικοί συναγερμού στο CNC ή στον ελεγκτή ρομπότ υποδεικνύουν συγκεκριμένα ότι η A16B-2203-0090 έχει αποτύχει;

Οι συγκεκριμένοι κωδικοί συναγερμού εξαρτώνται από τη γενιά του CNC ή του ελεγκτή ρομπότ στην οποία είναι εγκατεστημένη η πλακέτα.

Στα συστήματα CNC FANUC Σειράς 16/18, συναγερμοί σε επίπεδο συστήματος της σειράς 900 (ισοτιμία DRAM, ισοτιμία SRAM, σφάλμα συστήματος) ή συγκεκριμένοι συναγερμοί που σχετίζονται με τον έλεγχο της σειράς 300-400 μπορεί να σχετίζονται με βλάβες της πλακέτας ελέγχου.

Ο ελεγκτής ρομπότ (γενιά R-J2 ή R-J3) δημιουργεί συναγερμούς κατηγορίας SRVO (σερβο) ή SYST (σύστημα) για βλάβες κυκλωμάτων ελέγχου.

Συμβουλευτείτε το εγχειρίδιο συντήρησης για τη συγκεκριμένη γενιά ελεγκτή για να αναγνωρίσετε τους κωδικούς συναγερμού που σχετίζονται με βλάβες της πλακέτας ελέγχου και να διασταυρώσετε με τις καταστάσεις των LED στην ίδια την πλακέτα.

Ε2: Μπορεί η A16B-2203-0090 να επισκευαστεί, ή η αντικατάσταση είναι η μόνη επιλογή;

Η επισκευή σε επίπεδο εξαρτήματος είναι δυνατή κατ' αρχήν — η πλακέτα δεν είναι μη επισκευάσιμα περίπλοκη — αλλά η πρακτική εφικτότητα εξαρτάται από τον τρόπο βλάβης. Εάν η βλάβη είναι ένα αποτυχημένο διακριτό εξάρτημα (ρυθμιστής τάσης, λογικό IC, παθητικό εξάρτημα) που μπορεί να αναγνωριστεί και να αντικατασταθεί με κατάλληλο εξοπλισμό επανεπεξεργασίας SMD, η επισκευή είναι εφικτή.

Εάν η βλάβη περιλαμβάνει ζημιά στα πολυστρωματικά εσωτερικά ίχνη της πλακέτας (από συμβάν υπέρτασης ή φυσική ζημιά), η επισκευή καθίσταται μη πρακτική. Τα περισσότερα εξειδικευμένα κέντρα επισκευών FANUC προσφέρουν δοκιμές και, όπου είναι εφικτό, επισκευή πλακετών της σειράς A16B-2203.

Οι υπηρεσίες ανταλλαγής (λήψη ανακατασκευασμένης δοκιμασμένης μονάδας με αντάλλαγμα την ελαττωματική πλακέτα) είναι η πιο συνηθισμένη διαδρομή υπηρεσίας για αυτό το εξάρτημα.

Ε3: Χρησιμοποιείται η A16B-2203-0090 σε μηχανές μόνο CNC, ή μόνο σε εφαρμογές συνδεδεμένες με ρομπότ;

Η ονομασία "ROBO" υποδεικνύει το κύριο πλαίσιο εφαρμογής της πλακέτας — τη γραμμή προϊόντων ελεγκτή ρομπότ και ενσωμάτωσης ρομπότ-CNC της FANUC.

Ωστόσο, ορισμένα συστήματα CNC της FANUC που περιλαμβάνουν λειτουργίες συντονισμού ρομπότ (όπως συστήματα CNC πολλαπλών αξόνων με ενσωματωμένο έλεγχο άξονα ρομπότ) χρησιμοποιούν επίσης πλακέτες από την οικογένεια ROBO.

Η οριστική απάντηση για οποιαδήποτε συγκεκριμένη μηχανή βρίσκεται στη λίστα εξαρτημάτων ή στο εγχειρίδιο σύνδεσης υλικού της μηχανής — εάν η A16B-2203-0090 αναφέρεται ως μέρος της διαμόρφωσης της μηχανής, είναι η σωστή πλακέτα ανεξάρτητα από το αν η μηχανή είναι καθαρό CNC, ρομπότ ή υβριδικό σύστημα.

Ε4: Πόσες ενδείξεις LED υπάρχουν στην A16B-2203-0090 και ποια είναι η διαγνωστική τους σημασία;

Ο ακριβής αριθμός και η επισήμανση των ενδείξεων LED ποικίλλουν ανάλογα με την αναθεώρηση της πλακέτας, αλλά οι πλακέτες ελέγχου της σειράς A16B-2203 φέρουν συνήθως μεταξύ 4 και 12 LED που καλύπτουν την κατάσταση τροφοδοσίας, την κατάσταση συνδέσμου επικοινωνίας και την ένδειξη σφάλματος.

Οι θέσεις των LED και οι σημασίες τους τεκμηριώνονται στο παράρτημα του εγχειριδίου συντήρησης του ελεγκτή που περιγράφει τη φυσική διάταξη της πλακέτας.

Τα πιο άμεσα χρήσιμα LED είναι οι ενδείξεις καλής τροφοδοσίας — εάν οποιοδήποτε LED τροφοδοσίας είναι σβηστό όταν το σύστημα είναι ενεργοποιημένο, δεν απαιτείται διάγνωση λογισμικού. η βλάβη βρίσκεται στο κύκλωμα τροφοδοσίας της πλακέτας.

Ε5: Το σύστημα λειτουργεί κανονικά όταν είναι κρύο αλλά δημιουργεί συναγερμούς πλακέτας ελέγχου μετά τη θέρμανση. Τι υποδηλώνει αυτό;

Οι βλάβες που εξαρτώνται από τη θερμοκρασία, οι οποίες εμφανίζονται μετά τη θέρμανση και εξαφανίζονται όταν το σύστημα κρυώσει, υποδεικνύουν ένα θερμικά οριακό εξάρτημα στην πλακέτα — συνήθως έναν ηλεκτρολυτικό πυκνωτή με αυξημένο ESR σε θερμοκρασία λειτουργίας, μια διασταύρωση ημιαγωγού που γίνεται διαρροή όταν είναι ζεστή, ή μια συγκόλληση με μικρο-ρωγμή που ανοίγει υπό θερμική διαστολή και κλείνει όταν κρυώσει.

Αυτός ο τρόπος βλάβης είναι χαρακτηριστικός μιας παλαιωμένης πλακέτας ή μιας πλακέτας που έχει υποστεί στρες ESD και πλησιάζει στο τέλος της αξιόπιστης ζωής της.

Η προσωρινή λύση (επιτρέποντας στο σύστημα να κρυώσει πριν την επανεκκίνηση) δεν αποτελεί λύση συντήρησης — η πλακέτα πρέπει να αντικατασταθεί πριν η βλάβη που προκαλείται από τη θερμότητα γίνει μόνιμη και προκαλέσει απρόβλεπτη διακοπή παραγωγής.
