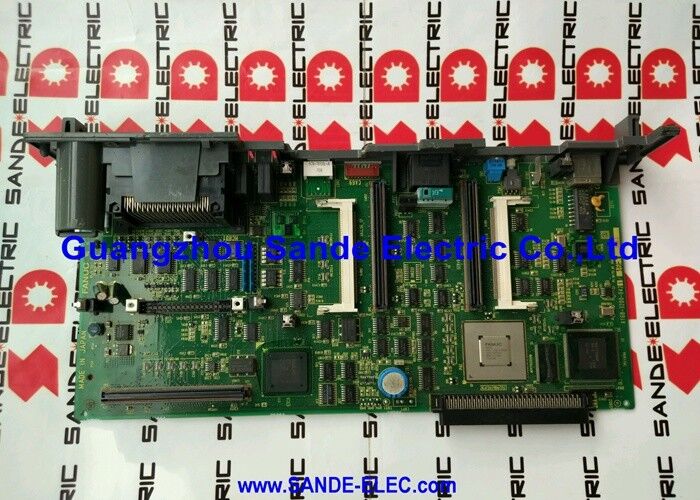

Μονάδα συναγερμού Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33

A16B-2203-0033 | FANUC Series 18 Option 2 Sub CPU PCB — 4 Πρόσθετοι άξονες / Αποκλειστική Υπο-CPU / Ανεξάρτητη επεξεργασία άξονα

Υπό CPU PCB — Ανεξάρτητη επεξεργασία για πρόσθετους άξονες

Η κρίσιμη διαφορά μεταξύ του A16B-2203-0033 και του A16B-2203-0031 είναι η ενσωματωμένηυπο-CPU— ένας αποκλειστικός επεξεργαστής που χειρίζεται τον σερβοϋπολογισμό για τους 4 πρόσθετους άξονες ανεξάρτητα από την κύρια CPU του CNC.

Στο A16B-2203-0033, η δευτερεύουσα CPU αναλαμβάνει την πλήρη ευθύνη για την επεξεργασία σερβοβρόχου σε πραγματικό χρόνο των πρόσθετων αξόνων: ανάγνωση ανατροφοδότησης θέσης, υπολογισμός του ακόλουθου σφάλματος, δημιουργία εντολών ταχύτητας και παρακολούθηση ορίων προστασίας. Η κύρια CPU αναθέτει αυτήν την επεξεργασία στην υπο-CPU αντί να τη χειρίζεται εσωτερικά.

Αυτή η αρχιτεκτονική έχει ένα άμεσο πλεονέκτημα παραγωγής: οι πρόσθετοι άξονες συμπεριφέρονται με τα ίδια χαρακτηριστικά απόκρισης σερβοβρόχου με τους κύριους άξονες. Η υπο-CPU διατηρεί αποκλειστικό εύρος ζώνης επεξεργασίας για τα 4 επιπλέον κανάλια, ανεξάρτητα από το τι υπολογίζει ταυτόχρονα η κύρια CPU για τους πρωτεύοντες άξονες.

Βασικές πληροφορίες προϊόντος

Όταν απαιτείται επεξεργασία υπο-CPU

Οι πρόσθετοι άξονες σε μια σύνθετη μηχανή CNC της σειράς 18 δεν είναι πάντα απλές βοηθητικές λειτουργίες. Για εφαρμογές όπου οι πρόσθετοι άξονες είναι:

Υψηλής ακρίβειας περίγραμμα:Μια μηχανή με 4 πρωτεύοντες άξονες και 4 πρόσθετους άξονες που εκτελούν όλα ταυτόχρονη παρεμβολή για ένα περίπλοκο προφίλ εξαρτήματος. Και οι 8 άξονες χρειάζονται συνεπή απόκριση σερβομηχανισμού υψηλού εύρους ζώνης.

Συγχρονισμένοι άξονες:Εφαρμογές όπου οι πρόσθετοι άξονες πρέπει να διατηρούν στενό συγχρονισμό με τους πρωτεύοντες άξονες — η στροφή με δύο πυργίσκους με συγχρονισμένη κίνηση X1/X2 και Z1/Z2 απαιτεί από κάθε άξονα να ανταποκρίνεται πανομοιότυπα στην ίδια διαδρομή με εντολή.

Βοηθητικές λειτουργίες υψηλής ταχύτητας:Οι άξονες γεμιστήρα εργαλείων ή εναλλάκτη παλετών λειτουργούν με τις μέγιστες ονομαστικές ταχύτητες, όπου οποιαδήποτε καθυστέρηση στον σερβοϋπολογισμό επηρεάζει τον χρόνο κύκλου.

Σε όλες αυτές τις περιπτώσεις, η δευτερεύουσα CPU στο A16B-2203-0033 διασφαλίζει ότι οι πρόσθετοι άξονες διαθέτουν αποκλειστικούς πόρους επεξεργασίας — δεν ανταγωνίζονται τους κύριους άξονες για την προσοχή της κύριας CPU.

Σενάρια εφαρμογής

Σειρά 18 MB με απαίτηση 8 αξόνων:Ένα πολύπλοκο οριζόντιο κέντρο κατεργασίας με εναλλάκτη παλετών, περιστροφικό τραπέζι και κλίση άξονα Β απαιτεί 8 ελεγχόμενους άξονες ταυτόχρονα. Το A16B-2203-0033 παρέχει στους 4 πρόσθετους άξονες με επεξεργασία υπο-CPU, διασφαλίζοντας ότι και οι 8 άξονες διατηρούν τη συνοχή απόκρισης σερβομηχανισμού κατά τη διάρκεια πλήρους περιγράμματος 8 αξόνων.

Επιλογή 2 Αντικατάσταση πλακέτας υπο-CPU:Ένα CNC σειράς 18 MB αναπτύσσει συναγερμούς στα πρόσθετα κανάλια αξόνων (άξονες 5–8). Η επεξεργασία της δευτερεύουσας CPU απομονώνεται ως πηγή σφάλματος. Η αντικατάσταση με το A16B-2203-0033 αποκαθιστά την ανεξάρτητη επεξεργασία και για τους 4 επιπλέον άξονες.

FAQ

Ε1: Ποια είναι η αρχιτεκτονική διαφορά μεταξύ A16B-2203-0031 και A16B-2203-0033;

Το A16B-2203-0031 είναι για τη Σειρά 16 και δεν έχει υπο-CPU — η κύρια CPU χειρίζεται όλη την επεξεργασία αξόνων, συμπεριλαμβανομένων των επιπλέον 4 καναλιών. Το A16B-2203-0033 είναι για τη Σειρά 18 και περιλαμβάνει μια αποκλειστική υπο-CPU για τους επιπλέον 4 άξονες. Η υπο-CPU παρέχει αποκλειστικό, ανεξάρτητο εύρος ζώνης επεξεργασίας για αυτούς τους άξονες, διασφαλίζοντας σταθερή απόδοση σερβομηχανισμού ανεξάρτητα από τη φόρτωση της κύριας CPU.

Ε2: Μπορεί το A16B-2203-0033 να χρησιμοποιηθεί σε CNC της σειράς 16;

Όχι. Η Σειρά 16 χρησιμοποιεί το A16B-2203-0031 (χωρίς υπο-CPU). Το πρωτόκολλο εσωτερικού διαύλου της πλακέτας και η αντιστοίχιση σύνδεσης ταιριάζουν με την αρχιτεκτονική ελέγχου της σειράς 18. Η τοποθέτηση πλακέτας Series 18 Option 2 σε CNC Series 16 οδηγεί σε ασυμβατότητα υλικού.

Ε3: Η δευτερεύουσα CPU στο A16B-2203-0033 απαιτεί ξεχωριστή φόρτωση λογισμικού;

Η δευτερεύουσα CPU στην πλακέτα Option 2 λαμβάνει το λογισμικό της από την κύρια μνήμη του συστήματος CNC. Η έκδοση λογισμικού σερβομηχανισμού που βρίσκεται στις μονάδες FROM του CNC διέπει τη συμπεριφορά της υπο-CPU μέσω του εσωτερικού διαύλου του CNC. Δεν απαιτείται ξεχωριστή φόρτωση υλικολογισμικού στην πλακέτα δευτερεύουσας CPU από τον χρήστη — το CNC προετοιμάζει την δευτερεύουσα CPU κατά την εκκίνηση. Ωστόσο, όλες οι παράμετροι CNC (συμπεριλαμβανομένων των πρόσθετων παραμέτρων άξονα) πρέπει να ρυθμιστούν σωστά μετά την εγκατάσταση.

Ε4: Ποια διαφορά απόδοσης είναι αξιοσημείωτη μεταξύ των παραλλαγών της Επιλογής 2 δευτερεύουσας CPU και της μη δευτερεύουσας CPU;

Για εφαρμογές όπου οι πρόσθετοι άξονες εκτελούν απλές λειτουργίες χαμηλής ζήτησης (αργή βοηθητική τοποθέτηση), η διαφορά είναι μη ανιχνεύσιμη στην παραγωγή. Για εφαρμογές όπου και οι 8 άξονες διαμορφώνουν ταυτόχρονα περίγραμμα σε υψηλούς ρυθμούς τροφοδοσίας, η παραλλαγή υπο-CPU διατηρεί τη συχνότητα ενημέρωσης βρόχου σερβομηχανισμού για τους πρόσθετους άξονες — η παραλλαγή εκτός CPU θα απαιτούσε από την κύρια CPU να χειρίζεται περισσότερους άξονες, μειώνοντας ενδεχομένως τον διαθέσιμο χρόνο επεξεργασίας ανά άξονα.

Ε5: Πρέπει να επαναφορτωθούν όλες οι παράμετροι μετά την τοποθέτηση ενός αντικαταστάτη A16B-2203-0033;

Ναί. Όπως και με το A16B-2203-0031, η αντικατάσταση της πλακέτας Option 2 απαιτεί πλήρη επαναφόρτωση παραμέτρων για να διασφαλιστεί ότι το CNC διαμορφώνει σωστά τις παραμέτρους του υλικού. Δημιουργήστε αντίγραφα ασφαλείας όλων των παραμέτρων CNC, των προγραμμάτων ανταλλακτικών, των δεδομένων εργαλείου και των δεδομένων PMC πριν αντικαταστήσετε την πλακέτα. Αφού τοποθετήσετε το A16B-2203-0033, εκτελέστε πλήρη επαναφορά παραμέτρων και επαληθεύστε ότι και οι 8 άξονες αρχικοποιούνται και λειτουργούν σωστά πριν επιστρέψετε στην παραγωγή.
