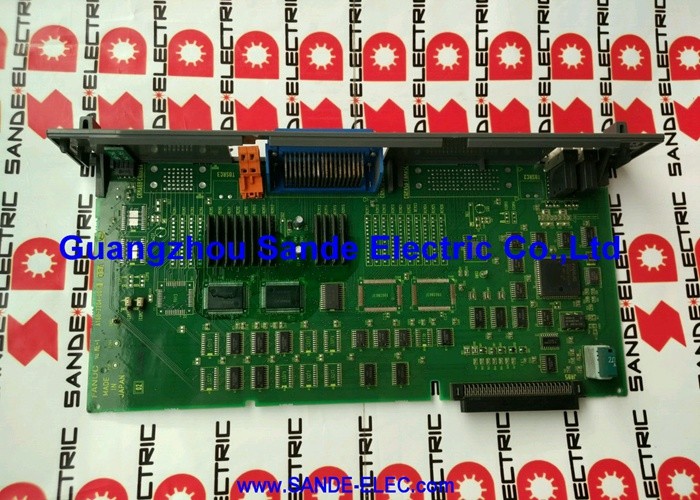

Μονάδα συναγερμού Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

A16B-2203-0031 | FANUC Series 16 Option 2 PCB — 4 Πρόσθετοι άξονες / Χωρίς υπο-CPU / Οθόνη κατάστασης LED / A20B-2902-0070

Επιλογή 2 — Επέκταση άξονα στη σειρά 16

Το FANUC Series 16 CNC χρησιμοποιεί αρχιτεκτονική επέκτασης που βασίζεται σε υποδοχή. Η μονάδα ελέγχου CNC έχει καθορισμένες υποδοχές προαιρετικών καρτών πέρα ​​από την κύρια πλακέτα της CPU που φιλοξενούν συγκεκριμένες επεκτάσεις υλικού. Η υποδοχή "Option 2" λαμβάνει την πλακέτα επέκτασης άξονα — την κάρτα που προσθέτει κανάλια σερβο άξονα πέρα ​​από αυτά που παρέχει η κύρια πλακέτα.

Το A16B-2203-0031 γεμίζει αυτήν την υποδοχή Option 2 με 4 επιπλέον κανάλια αξόνων. Η κύρια πλακέτα της σειράς 16 βάσης χειρίζεται τους κύριους άξονες (συνήθως 3 έως 4 άξονες για ένα τυπικό κέντρο κατεργασίας ή κέντρο στροφής). Όταν η εφαρμογή απαιτεί περισσότερα — ένα μηχάνημα με περιστροφικό τραπέζι, έναν πρόσθετο άξονα, έναν άξονα αλλαγής παλετών ή έναν ειδικό άξονα γεμιστήρα εργαλείων — το A16B-2203-0031 παρέχει τα σερβοκανάλια για τον έλεγχό τους.

Βασικές πληροφορίες προϊόντος

Χωρίς υπο-CPU — Έλεγχος άξονα μέσω του κύριου επεξεργαστή

Το A16B-2203-0031 είναι τοπαραλλαγή εκτός CPUτου πίνακα Επιλογής 2. Αυτό σημαίνει ότι όλοι οι υπολογισμοί ελέγχου αξόνων για τους 4 πρόσθετους άξονες εκτελούνται από την κύρια CPU της Σειράς 16 — καμία ξεχωριστή μονάδα επεξεργασίας δεν είναι αφιερωμένη σε αυτούς τους διευρυμένους άξονες.

Για μηχανήματα όπου οι 4 πρόσθετοι άξονες λειτουργούν με μέτριες ταχύτητες και δεν απαιτούν τα πιο απαιτητικά χαρακτηριστικά επεξεργασίας σε πραγματικό χρόνο, η κύρια CPU χειρίζεται το προστιθέμενο φορτίο υπολογισμού χωρίς υποβάθμιση της απόδοσης. Οι απλούστεροι πρόσθετοι άξονες — περιστροφικά τραπέζια, ευρετήρια παλετών, κινητήρες γεμιστήρα εργαλείων — συνήθως εμπίπτουν σε αυτήν την κατηγορία.

Αυτό έρχεται σε αντίθεση με το A16B-2203-0033, το οποίο περιλαμβάνει μια ειδική υπο-CPU ειδικά για εφαρμογές της Σειρά 18 που απαιτούν ανεξάρτητη επεξεργασία για τους πρόσθετους άξονες.

Ένδειξη κατάστασης LED — Διαγνωστική ορατότητα

Ο μπροστινός πίνακας του A16B-2203-0031 φέρει συναγερμό LED και ένδειξη κατάστασης. Στην αρχιτεκτονική ελέγχου FANUC Series 16/18, αυτές οι ενδείξεις LED παρέχουν:

Εμφάνιση σειράς ενεργοποίησης:Το μοτίβο LED αλλάζει μέσω καθορισμένων καταστάσεων κατά την ακολουθία εκκίνησης του CNC. Ένα διακοπή ή εσφαλμένο μοτίβο βοηθά στον εντοπισμό των σφαλμάτων εκκίνησης στην πλακέτα Option 2.

Ένδειξη συναγερμού:Όταν εμφανίζεται ένας συναγερμός σερβο σε έναν από τους πρόσθετους άξονες, το LED της πλακέτας Option 2 παρέχει την πρώτη ορατή ένδειξη συναγερμού σε επίπεδο πλακέτας — χρήσιμο κατά τη διάγνωση συναγερμών αξόνων χωρίς πρόσβαση στην οθόνη χειριστή CNC.

Σενάρια εφαρμογής

Επέκταση κέντρου μηχανικής κατεργασίας 4 αξόνων:Ένα κέντρο μηχανικής κατεργασίας σειράς FANUC 16 MB χρειάζεται έναν 5ο άξονα για έναν περιστροφικό πίνακα ευρετηρίου. Η πλακέτα A16B-2203-0031 Option 2 είναι εγκατεστημένη στην υποδοχή Option 2, η μονάδα σερβομηχανισμού A20B-2902-0070 έχει τοποθετηθεί και οι παράμετροι επαναφορτώνονται. Ο 5ος άξονας γίνεται διαθέσιμος στο CNC.

Αντικατάσταση μετά από αστοχία πλακέτας Option 2:Ένα κέντρο κατεργασίας με εγκατεστημένο το A16B-2203-0031 αναπτύσσει συναγερμούς ειδικά στα πρόσθετα κανάλια αξόνων. Τα κανάλια του κύριου άξονα παραμένουν λειτουργικά — σύμφωνα με ένα σφάλμα πλακέτας Option 2. Η αντικατάσταση αποκαθιστά τη λειτουργία πρόσθετου άξονα.

FAQ

Ε1: Μπορεί το A16B-2203-0031 να εγκατασταθεί χωρίς τη μονάδα σερβομηχανισμού A20B-2902-0070;

Το A20B-2902-0070 είναι η μονάδα ελέγχου σερβομηχανισμού που συνδέεται στην πλακέτα A16B-2203-0031 Option 2. Η σερβομονάδα παρέχει την επεξεργασία σερβοβρόχου για τους πρόσθετους άξονες. Χωρίς αυτό, τα πρόσθετα κανάλια αξόνων δεν μπορούν να λειτουργήσουν. Όταν παραγγείλετε το A16B-2203-0031, επιβεβαιώστε εάν χρειάζεται επίσης η μονάδα σερβομηχανισμού ή εάν ένα υπάρχον A20B-2902-0070 μπορεί να μεταφερθεί από την αρχική πλακέτα.

Ε2: Μετά την εγκατάσταση του A16B-2203-0031, γιατί πρέπει να φορτωθούν ξανά όλες οι παράμετροι και τα προγράμματα;

Το CNC-Shopping επιβεβαιώνει ότι η εγκατάσταση απαιτεί επαναφόρτωση παραμέτρων και προγράμματος. Όταν τοποθετείται μια νέα πλακέτα Option 2, η μνήμη SRAM του CNC βλέπει μια αλλαγμένη διαμόρφωση υλικού. Το σύστημα εκτελεί ανίχνευση υλικού κατά την εκκίνηση. μια αναντιστοιχία μεταξύ των αποθηκευμένων δεδομένων διαμόρφωσης και του εντοπισμένου υλικού μπορεί να προκαλέσει λανθασμένη προετοιμασία του CNC. Η επαναφόρτωση των παραμέτρων διασφαλίζει ότι το CNC αναγνωρίζει και διαμορφώνει σωστά τους νέους πρόσθετους άξονες.

Ε3: Ποιος είναι ο μέγιστος συνολικός αριθμός αξόνων σε ένα CNC της σειράς 16 με εγκατεστημένο το A16B-2203-0031;

Το σύστημα βάσης Series 16 υποστηρίζει 4 άξονες στην κύρια πλακέτα. Η προσθήκη της πλακέτας A16B-2203-0031 Option 2 με 4 επιπλέον άξονες ανεβάζει το σύνολο σε 8 ελεγχόμενους άξονες. Αυτό καλύπτει τις πιο σύνθετες διαμορφώσεις εργαλειομηχανών στο εύρος εφαρμογών-στόχων της Σειρά 16. Επιβεβαιώστε τη μέγιστη διαμορφωμένη μέτρηση αξόνων από την τεκμηρίωση της συγκεκριμένης σειράς και μοντέλου του CNC.

Ε4: Είναι το A16B-2203-0031 συμβατό με συστήματα CNC της σειράς 18;

Η Σειρά 16 χωρίς παραλλαγή υπο-CPU. Για εφαρμογές της Σειρά 18 που απαιτούν 4 επιπλέον άξονες, η A16B-2203-0033 (με Υπο-CPU) είναι η σωστή πλακέτα. Οι Σειρά 16 και 18 χρησιμοποιούν διαφορετικές παραλλαγές πλακέτας Option 2 — επιβεβαιώστε την κατάλληλη πλακέτα για το συγκεκριμένο CNC πριν την παραγγελία.

Ε5: Ποιοι συναγερμοί υποδεικνύουν ότι η πλακέτα A16B-2203-0031 Option 2 έχει αποτύχει;

Οι συναγερμοί που επηρεάζουν συγκεκριμένα τα κανάλια πρόσθετων αξόνων (από τον 5ο έως τον 8ο άξονες, ανάλογα με τη διαμόρφωση) ενώ τα κανάλια του κύριου άξονα συνεχίζουν να λειτουργούν κανονικά είναι χαρακτηριστικό σφάλμα πλακέτας Option 2. Οι συναγερμοί άξονα, τα σφάλματα σερβοεπικοινωνίας μόνο στους πρόσθετους άξονες ή οι συναγερμοί εκκίνησης που δείχνουν προς την υποδοχή Option 2 είναι ενδείξεις διάγνωσης. Διασταυρώστε τους κωδικούς συναγερμού με την αναφορά συναγερμού υλικού Series 16 στο εγχειρίδιο συντήρησης.
