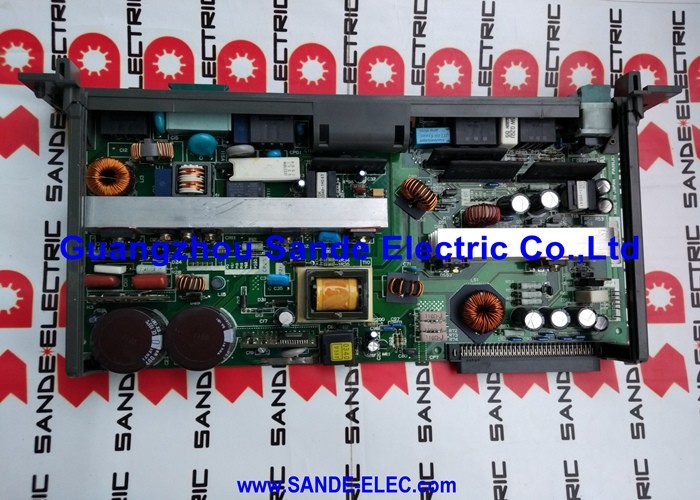

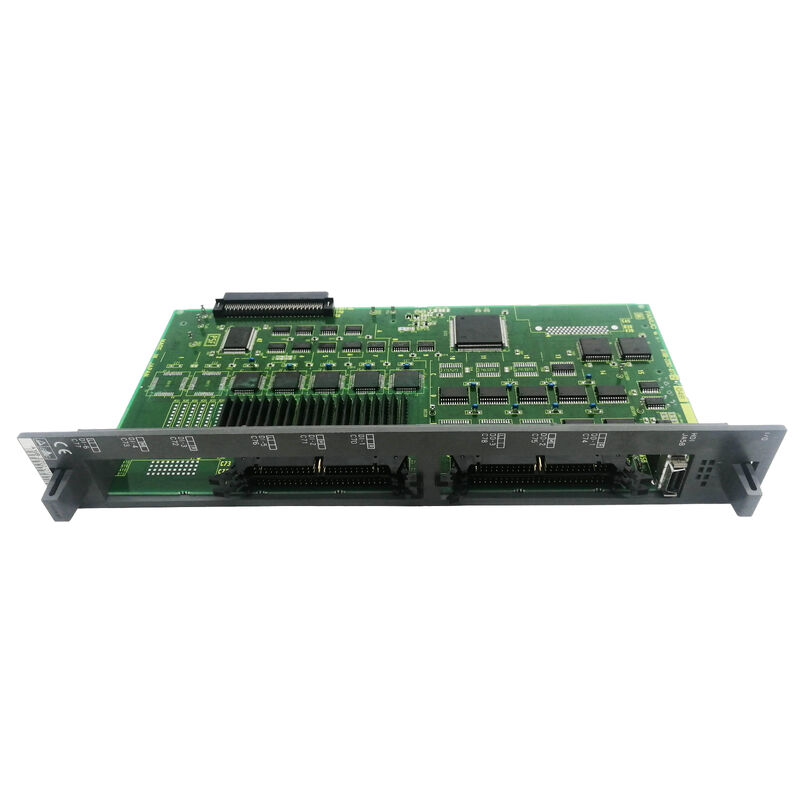

Α16Β-2202-0786 FAUNC POWER χρησιμοποιημένα PCB Α16Β22020786 Α16Β-22Ο2-Ο786

A16B-2202-0786 | FANUC Alpha SVM3-20/20/40 Wiring Board — A06B-6096-H307 / Three-Axis 20A+20A+40A / A16B-2202 Series

A06B-6096-H307 — Η μονάδα Servo τριών αξόνων SVM3-20/20/40

Το εγχειρίδιο του σερβοενισχυτή της GE Fanuc Alpha (B-65165E/02) επιβεβαιώνει: Η A16B-2202-0786 είναι η πλακέτα καλωδίωσης για το A06B-6096-H307 — το SVM3-20/20/40, η παραλλαγή με το υψηλότερο ρεύμα στην οικογένεια τριών Servo0 SV306B-M.

Το SVM3 (Servo Module 3-axis) ενσωματώνει τρία ανεξάρτητα κανάλια άξονα σερβο σε μια ενιαία μονάδα. Τρεις άξονες μοιράζονται κοινό τροφοδοτικό και δίαυλο DC μέσα στο περίβλημα της μονάδας — μεγιστοποιώντας τη χρήση του χώρου του ντουλαπιού σε σύγκριση με τρεις ξεχωριστές μονάδες μονού άξονα.

Το SVM3-20/20/40 έχει ασύμμετρες βαθμολογίες ρεύματος στα τρία του κανάλια:

• Άξονας 1:20Α κορυφή
• Άξονας 2:20Α κορυφή
• Άξονας 3:Κορυφή 40A — το κανάλι υψηλότερου ρεύματος για τον πιο απαιτητικό άξονα του κινητήρα

Βασικές Προδιαγραφές

SVM3 Family — A16B-2202 Οι πλακέτες καλωδίωσης επιβεβαιώθηκαν

Το εγχειρίδιο GE Fanuc B-65165E/02 επιβεβαιώνει την πλήρη οικογένεια A06B-6096 SVM3 και τις πλακέτες καλωδίωσης:

Το A16B-2202-0786 στο τέλος της σειράς είναι η παραλλαγή με το υψηλότερο άθροισμα ρεύματος — τρεις άξονες συνολικού ύψους 80Α κορυφής συνδυαστικά.

Σενάρια εφαρμογής

Σφάλμα πλακέτας καλωδίωσης SVM3-20/20/40:Ένα FANUC Alpha CNC με μονάδα τριών αξόνων SVM3 δημιουργεί εσωτερικά σφάλματα μετάδοσης κίνησης. Μετά την επαλήθευση της κάρτας ελέγχου και των τρανζίστορ IGBT, η πλακέτα καλωδίωσης A16B-2202-0786 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά τη σωστή λειτουργία σερβομηχανισμού τριών αξόνων.

Γενική επισκευή σερβομονάδας τριών αξόνων:Η μονάδα SVM3-20/20/40 μιας μηχανής παραγωγής υφίσταται ολοκληρωμένη προγραμματισμένη συντήρηση. Η πλακέτα καλωδίωσης A16B-2202-0786 αντικαθίσταται ως μέρος της εσωτερικής ανανέωσης PCB της μονάδας δίσκου.

FAQ

Ε1: Πώς μπορώ να επαληθεύσω ότι το A16B-2202-0786 είναι η πλακέτα καλωδίωσης για τη μονάδα SVM3 μου;

Προσδιορίστε τη μονάδα μονάδας δίσκου από την μπροστινή πινακίδα της — εάν γράφει A06B-6096-H307, η A16B-2202-0786 είναι η επιβεβαιωμένη πλακέτα καλωδίωσης. Το εγχειρίδιο GE Fanuc Alpha servo B-65165E/02 το επιβεβαιώνει άμεσα. Διαβάστε την ετικέτα στην εγκατεστημένη πλακέτα για να επιβεβαιώσετε τον αριθμό ανταλλακτικού.

Ε2: Γιατί το SVM3-20/20/40 χρησιμοποιεί ασύμμετρες αξιολογήσεις 20/20/40 αντί για ομοιόμορφη 20/20/20 ή 40/40/40;

Οι τιμές ασύμμετρου ρεύματος ταιριάζουν με την κίνηση με τις πραγματικές μηχανικές απαιτήσεις των τριών αξόνων που εξυπηρετεί — αποφεύγοντας τόσο τον υποκαθορισμό του άξονα υψηλής ισχύος όσο και τον υπερβολικό προσδιορισμό των ελαφρύτερων αξόνων. Το κανάλι 40Α χειρίζεται τον άξονα υψηλότερου φορτίου ενώ τα κανάλια 20Α εξυπηρετούν αποτελεσματικά τους ελαφρύτερους άξονες. Αυτή η ισορροπημένη προσέγγιση βελτιστοποιεί το κόστος και τη θερμική απόδοση της μονάδας μετάδοσης κίνησης για τις συγκεκριμένες απαιτήσεις άξονα της εργαλειομηχανής.

Ε3: Είναι το A16B-2202-0786 εναλλάξιμα με το παρακείμενο A16B-2202-0785 (SVM3-12/20/40);

Το No. A16B-2202-0785 είναι η πλακέτα καλωδίωσης για το SVM3-12/20/40 και το A16B-2202-0786 είναι για το SVM3-20/20/40. Η διάταξη PCB της πλακέτας καλωδίωσης αντικατοπτρίζει τα συγκεκριμένα μεγέθη της μονάδας τρανζίστορ για κάθε κανάλι άξονα — το κανάλι 20A Axis 1 στο H307 έχει διαφορετική βαθμολογία τρανζίστορ από το κανάλι 12A Axis 1 στο H306. Οι σανίδες δεν είναι εναλλάξιμες.

Ε4: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται πριν αποκτήσετε πρόσβαση στο A16B-2202-0786 μέσα στη μονάδα σερβομηχανισμού;

Απενεργοποιήστε και κλείστε την παροχή ρεύματος. Ο δίαυλος συνεχούς ρεύματος SVM3-20/20/40 διατηρεί το φορτίο μετά την απομάκρυνση του ηλεκτρικού ρεύματος — βεβαιωθείτε ότι η τάση του διαύλου DC είναι κάτω από 30 V χρησιμοποιώντας ένα βαθμονομημένο βολτόμετρο πριν αποκτήσετε πρόσβαση στο εσωτερικό της μονάδας. Λαβή A16B-2202-0786 με αντιστατικό λουρί καρπού σε επιφάνεια ασφαλή για ESD.

Ε5: Η αντικατάσταση του A16B-2202-0786 απαιτεί αλλαγές στις παραμέτρους του σερβομηχανισμού CNC;

Όχι. Οι παράμετροι Servo και για τα τρία κανάλια αξόνων βρίσκονται στη μνήμη κύριας παραμέτρου του CNC. Μετά την τοποθέτηση της ανταλλακτικής πλακέτας καλωδίωσης και την επανασυναρμολόγηση της μονάδας SVM3, το CNC κατεβάζει τις παραμέτρους του σερβομηχανισμού κατά την εκκίνηση κατά την ενεργοποίηση. Επαληθεύστε τη σωστή απόκριση του σερβομηχανισμού και στα τρία κανάλια αξόνων σε χαμηλή ταχύτητα πριν επιστρέψετε στην παραγωγή.
