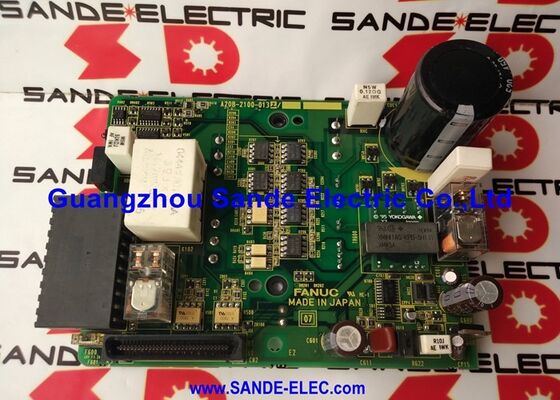

1 PC Χρησιμοποιούμενο Fanuc A16B-2202-0780 Servo Drive Board Δοκιμασμένο A16B22020780 A16B-22O2-O78O

A16B-2202-0780∙ FANUC Alpha SVM3 3-Axis Servo Amplifier Wiring Board ∙ Τύπος Α / Τύπος Β / FSSB Interface / SVM3-12/12/12 Αντικατάσταση PCB

Τι κάνει η πλακέτα καλωδίωσης σε μια μονάδα ενισχυτή σερβο

Μια FANUC μονάδα ενισχυτή σερο περιέχει δύο ξεχωριστές συστάσεις PCB: την κύρια πλακέτα ελέγχου (κεντρική πλακέτα κυκλώματος), η οποία μεταφέρει τη λογική επεξεργασίας, τους οδηγούς πύλης και το λογισμικό στερεοποίησης,και το καλώδιο (A16B-2202-0780), το οποίο παρέχει το επίπεδο φυσικής σύνδεσης μεταξύ των τερματικών ισχύος του ενισχυτή, των συνδέσμων σήματος και του κύριου πίνακα ελέγχου.

Οι σύνδεσμοι του λαμβάνουν τα σήματα εντολών FSSB ή τύπου A / B από το CNC, τα καλώδια ανατροφοδότησης κωδικοποιητή από τους κινητήρες servo,και τις συνδέσεις ισχύος από το λεωφορείο DCΗ κύρια πλακέτα ελέγχου συνδέεται με την πλακέτα καλωδίωσης, επεξεργάζεται τις εντολές ελέγχου και εκπέμπει σήματα πύλης για το στάδιο τροφοδοσίας IGBT.Αλλά όλα τα εξωτερικά σήματα διαδρομής περνά μέσα από την πλακέτα καλωδίωσης πρώτα.

Όταν μια πλακέτα καλωδίωσης αποτυγχάνει λόγω βλάβης συνδέσμου, εντοπίστε την αποτυχία από υπερχείλιση,ή ρύπανση συνδέσμου αντικατάσταση με το A16B-2202-0780 αποκαθιστά την ορθή διαδρομή σήματος χωρίς να αγγίζει το κύριο πίνακα ελέγχου.

Βασικές πληροφορίες για το προϊόν

Τρεις τύποι διεπαφής ∙ Τύπος Α, Τύπος Β και FSSB

Η πλακέτα καλωδίωσης A16B-2202-0780 είναι συμβατή με τρεις τύπους διεπαφών χειριστικής χειριστικής, αντανακλώντας διαφορετικές γενιές και διαμορφώσεις επικοινωνίας FANUC CNC με τους χειριστικούς ενισχυτές:

Τύπος Α:Μια παλαιότερη FANUC διεπαφή σερβο με χρήση ειδικής καλωδίωσης εντολών σερβο μεταξύ του CNC και κάθε άξονα ενισχυτή.Η διεπαφή τύπου Α παρέχει σήματα εντολής θέσης και ταχύτητας μέσω παράλληλης ή αναλογικής σύνδεσης.

Τύπος Β:Μια εξέλιξη του τύπου Α, με τροποποιημένη σηματοδότηση που βελτιώνει την ανοσία στον θόρυβο και την ανάλυση εντολών.

FSSB (Fiber Optic Servo Signal Bus):Η υψηλής ταχύτητας διασύνδεση σειριακής επικοινωνίας που εισήχθη με μεταγενέστερες γενιές FANUC CNC.Το FSSB χρησιμοποιεί καλώδια οπτικών ινών για να μεταφέρει όλα τα σήματα εντολής και ανατροφοδότησης άξονα σε μια τοπολογία αλυσίδας μαριονέτας μεταξύ CNC και αλυσίδας ενισχυτήΤο FSSB εξαλείφει τον ηλεκτρικό θόρυβο στα σήματα εντολών σερβο και απλοποιεί τη διαδρομή των καλωδίων. Ένα δαχτυλίδι ινών συνδέει όλες τις μονάδες ενισχυτή σερβο.

Η πλακέτα καλωδίωσης A16B-2202-0780 παρέχει θέσεις συνδέσμων για όλους τους τρεις τύπους διεπαφών, καθιστώντας την μια αντικατάσταση ευρείας συμβατότητας σε όλη τη σειρά SVM3.

Σενάρια εφαρμογής

Τραυματισμός του συνδέσμου του ενισχυτή:Μια μονάδα ενισχυτή SVM3 του κέντρου επεξεργασίας αναπτύσσει ένα διαλείπουμενο συναγερμό άξονα.Η πλακέτα καλωδίωσης A16B-2202-0780 αντικαθίσταταιΗ κύρια πλακέτα ελέγχου εγκαταστάθηκε ξανά και ο ενισχυτής επανήλθε σε λειτουργία.

Επισκευή ζημιών από υπερστροφή:Ένα γεγονός υπερφόρτωσης άξονα προκαλεί βλάβη ίχνη στο πίνακα καλωδίωσης SVM3.Αντικατάσταση A16B-2202-0780 αποκαθιστά τη μονάδα ενισχυτή χωρίς το κόστος πλήρους αντικατάστασης της μονάδας SVM3.

Εναλλακτικό εξοπλισμό για την έναρξη λειτουργίας του συστήματος εφοδιασμούΈνας κατασκευαστής μηχανών CNC διατηρεί ένα A16B-2202-0780 ως ανταλλακτικό εργαστηρίου για τις μονάδες ενισχυτή σερβο SVM3 στα μηχανήματα παραγωγής τους,που επιτρέπει την ταχεία επισκευή σε επίπεδο πλακέτου σε περίπτωση βλάβης της πλακέτας καλωδίωσης.

Γενικές ερωτήσεις

Ε: Μπορεί η A16B-2202-0780 να χρησιμοποιηθεί με όλες τις παραλλαγές SVM3, ή μόνο με την SVM3-12/12/12;

Η A16B-2202-0780 είναι η πλακέτα καλωδίωσης για τη διαμόρφωση SVM3-12/12/12 ειδικά.και SVM3-20/20/20 ¢ χρησιμοποιούν παρακείμενους αριθμούς εξαρτημάτων στη σειρά A16B-2202-078x (0781Ελέγξτε το ακριβές μοντέλο SVM3 και τις τιμές ρεύματος από την πινακίδα της μονάδας ενισχυτή πριν παραγγείλετε την πλακέτα καλωδίωσης.

Ε2: Η διεπαφή FSSB απαιτεί συγκεκριμένο τύπο οπτικής ινών όταν συνδέεται με την A16B-2202-0780;

Το FSSB χρησιμοποιεί καλώδια οπτικών ινών που καθορίζονται από την FANUC με καθορισμένους συνδέσμους.Στη συνέχεια, οι αλυσίδες της μαργαριταρίνας στους επόμενους ενισχυτές. Χρησιμοποιήστε μόνο οπτικά οπτικά οχήματα FSSB που καθορίζονται από την FANUC ∙ τα γενικά καλώδια ινών μπορεί να έχουν ασυμβίβαστη εξασθένηση ή γεωμετρία συνδέσμων.Επιβεβαιώστε τους αριθμούς μερών του καλωδίου FSSB από το εγχειρίδιο του ενισχυτή σερβο της σειράς FANUC Alpha.

Ε3: Είναι το A16B-2202-0780 αντικαταστάσιμο στο πεδίο ή απαιτείται εξυπηρέτηση FANUC για την αντικατάσταση;

Η πίνακα καλωδίωσης είναι ένα συναρμολογημένο μέρος που μπορεί να αντικατασταθεί για εκπαιδευμένους τεχνικούς συντήρησης που είναι εξοικειωμένοι με τον χειρισμό του ενισχυτή.στη συνέχεια, αφαιρώντας την κύρια πλακέτα ελέγχου πριν από την εξαγωγή και την αντικατάσταση της πλακέτας καλωδίωσης.Οι πυκνωτές συνεχούς ρεύματος διατηρούν επικίνδυνη τάση μετά την απομάκρυνση της ισχύος ∙ πριν από το άνοιγμα του ενισχυτή, τηρήστε την περίοδο αναμονής εκφόρτωσης που καθορίζεται στο εγχειρίδιο συντήρησης του ενισχυτή της σειράς FANUC Alpha..

Ε4: Ποιες παραμέτρους ή λογισμικό στερεοποίησης αποθηκεύονται στην πλακέτα καλωδίωσης;

Η πλακέτα καλωδίωσης είναι μια παθητική πλακέτα διασύνδεσης, δεν έχει firmware, παραμέτρους ή δεδομένα από τον κινητήρα.και τα δεδομένα ρυθμίσεως με ελεγκτή βρίσκονται στην κύρια πλακέτα ελέγχου (κεντρική πλακέτα κυκλώματος)Η αντικατάσταση της πλακέτας καλωδίωσης δεν απαιτεί επαναφόρτωση παραμέτρων ή επαναφορτισμό.

Ε5: Μπορεί μια μονάδα ενισχυτή FANUC SVM3 με πίνακα καλωδίωσης διασύνδεσης τύπου A/B να μετατραπεί σε FSSB με αντικατάσταση του πίνακα καλωδίωσης;

Ο A16B-2202-0780 υποστηρίζει και τους δύο συνδετήρες τύπου A / B και FSSB στην ίδια πλακέτα.Η μετατροπή από ένα σύστημα διαμορφωμένο τύπου A / B σε FSSB απαιτεί τόσο το σωστό πίνακα καλωδίωσης όσο και το PCBΓια τις πλήρεις απαιτήσεις μετατροπής, συμβουλευτείτε το εγχειρίδιο εκκίνησης του ενισχυτή σερβο FANUC Alpha.
