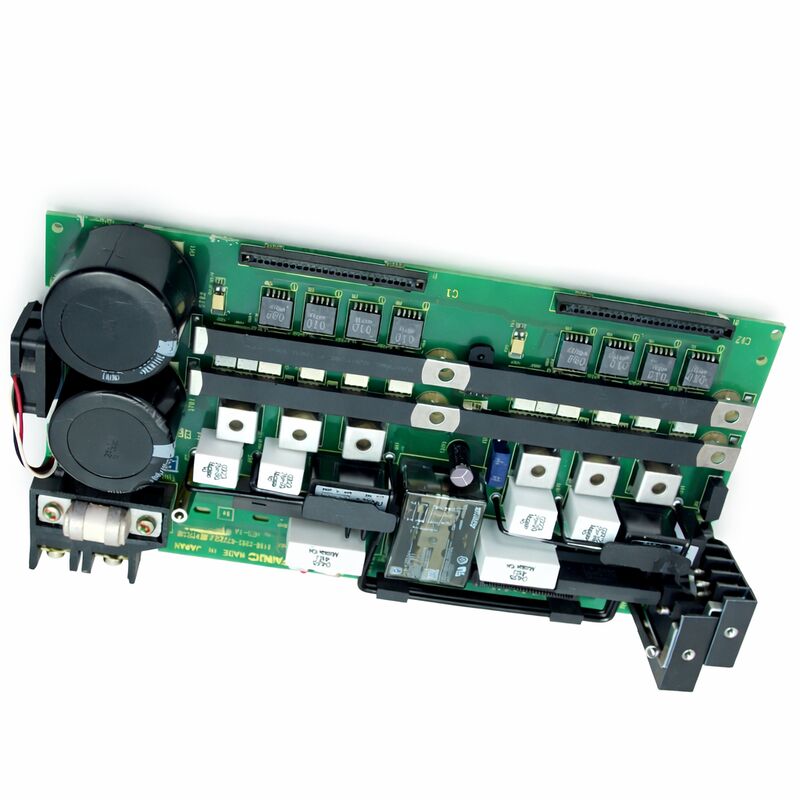

FANUC A16B-2202-0773 | Πλακέτα I/O Πίνακα Χειριστή — Σειρά A16B-2202, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A16B-2202-0773

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Πλακέτα I/O Πίνακα Χειριστή

Σειρά Πλακέτας: A16B-2202

Συμβατά Συστήματα: Συστήματα ελέγχου CNC της FANUC

Επισκόπηση

Το A16B-2202-0773 είναι μια πλακέτα τυπωμένου κυκλώματος I/O πίνακα χειριστή από τη σειρά A16B-2202 της FANUC. Χειρίζεται τη διεπαφή σήματος μεταξύ του ελεγκτή CNC και του πίνακα χειριστή του μηχανήματος — του μπροστινού πίνακα που χρησιμοποιεί ο μηχανουργός για τον έλεγχο του μηχανήματος.

Κάθε κουμπί, διακόπτης, περιστροφικός επιλογέας και ενδεικτική λυχνία στον πίνακα χειριστή συνδέεται με τον ελεγκτή μέσω των διαδρομών σήματος I/O που διαχειρίζεται αυτή η πλακέτα.

Η σειρά A16B-2202 καλύπτει πλακέτες I/O πίνακα χειριστή σε πολλαπλές γενιές ελεγκτών CNC της FANUC.

Αυτές οι πλακέτες μεταφράζουν τις φυσικές εισόδους από τον πίνακα χειριστή — πατήματα πλήκτρων, διακόπτες επιλογής λειτουργίας, έναρξη κύκλου, παύση τροφοδοσίας, διακοπή έκτακτης ανάγκης — σε ψηφιακά σήματα με τα οποία μπορεί να λειτουργήσει ο ελεγκτής CNC.

Επίσης, οδηγούν τις ενδεικτικές λυχνίες του πίνακα: τα φώτα που ενημερώνουν τον χειριστή ποια λειτουργία είναι ενεργή, ποιες λειτουργίες είναι ενεργοποιημένες και ποια είναι η τρέχουσα κατάσταση του μηχανήματος.

Χωρίς μια λειτουργική πλακέτα I/O πίνακα χειριστή, το CNC δεν έχει αξιόπιστη διαδρομή για τις εντολές του χειριστή.

Η κίνηση των αξόνων μπορεί να είναι ακόμα δυνατή μέσω άμεσων μεθόδων παραμέτρων, αλλά η κανονική λειτουργία του μηχανήματος μέσω του πίνακα χειριστή όχι.

Αυτή η πλακέτα είναι μια λειτουργική απαίτηση για τις συνήθεις εργασίες κατεργασίας.

Βασικές Προδιαγραφές

I/O Πίνακα Χειριστή — Η Διαδρομή Σήματος

Όταν ένας μηχανουργός πατάει "Έναρξη Κύκλου", η φυσική κλειδαριά αυτού του κουμπιού παράγει ένα σήμα τάσης ή γείωσης που ταξιδεύει μέσω ενός καλωδίου στην πλακέτα I/O του πίνακα χειριστή.

Το κύκλωμα εισόδου της πλακέτας διαβάζει αυτό το σήμα και αναφέρει την κατάσταση στη λογική σκάλας PMC του ελεγκτή CNC.

Το PMC διαβάζει την είσοδο "Έναρξη Κύκλου" και, εάν πληρούνται όλες οι προϋποθέσεις, ξεκινά τον κύκλο κοπής.

Αυτή η διαδρομή υπάρχει για κάθε κουμπί και διακόπτη στον πίνακα. Διακόπτες επιλογής λειτουργίας, ποτενσιόμετρα υπερ-ρύθμισης τροφοδοσίας, πλήκτρα κατεύθυνσης jog, υπερ-ρύθμιση ταχύτητας ατράκτου, αιτήματα αλλαγής εργαλείου — καθένα παράγει ένα σήμα που η πλακέτα I/O διασυνδέει με το CNC.

Από την πλευρά εξόδου, η πλακέτα λαμβάνει εντολές από το CNC — "ανάψτε τη λυχνία Ενεργού Κύκλου", "ενεργοποιήστε την ενδεικτική λυχνία Παύσης Τροφοδοσίας" — και οδηγεί τα αντίστοιχα φώτα του πίνακα.

Ο χαρακτηρισμός "τύπος πηγής" περιγράφει τη σύμβαση λογικής σήματος.

Στην I/O τύπου πηγής, τα κυκλώματα εισόδου της πλακέτας ανιχνεύουν ρεύμα που ρέει από τη συσκευή πεδίου.

Αυτή είναι μία από τις δύο κοινές συμβάσεις βιομηχανικής I/O και καθορίζει πώς διαμορφώνεται η καλωδίωση του πίνακα.

Οι συσκευές πεδίου πρέπει να ταιριάζουν με τον τύπο I/O της πλακέτας για να λειτουργούν σωστά.

Σειρά A16B-2202 — Πλακέτες Πίνακα Χειριστή για Συστήματα CNC

Η σειρά A16B-2202 καλύπτει μια γκάμα παραλλαγών πλακετών I/O πίνακα χειριστή, καθεμία με συγκεκριμένους αριθμούς σημείων I/O, τύπους λογικής σήματος και λειτουργικά χαρακτηριστικά προσαρμοσμένα σε διαφορετικές διαμορφώσεις πλατφόρμας ελεγκτή.

Η σειρά καλύπτει τυπική I/O πίνακα σε διάφορους αριθμούς καναλιών — 48, 64, 72, 96, 104 συνδυασμοί εισόδου και εξόδου — και περιλαμβάνει παραλλαγές με χαρακτηριστικά όπως εισόδους υψηλής ταχύτητας παράκαμψης για κύκλους ανίχνευσης.

Η παραλλαγή -0773 καταλαμβάνει μια συγκεκριμένη θέση σε αυτήν την οικογένεια, ορίζοντας τον συγκεκριμένο αριθμό I/O και τα χαρακτηριστικά που είναι κατάλληλα για τη διαμόρφωση του στοχευόμενου συστήματός της.

Όπως και με άλλες πλακέτες I/O πίνακα χειριστή σε αυτήν τη σειρά, η -0773 εγκαθίσταται στη σχάρα του πίνακα χειριστή και επικοινωνεί με τον ελεγκτή CNC μέσω της διεπαφής I/O του πίνακα.

Ο εντοπισμός της σωστής παραλλαγής είναι απαραίτητος.

Διαφορετικοί αριθμοί κατάληξης A16B-2202 δεν είναι εναλλάξιμοι. Μια λανθασμένη πλακέτα μπορεί να έχει το ίδιο φυσικό μέγεθος και διάταξη συνδετήρων, αλλά διαφορετική χωρητικότητα σήματος. Επιβεβαιώνετε πάντα την κατάληξη της εγκατεστημένης πλακέτας από την ετικέτα της πριν προμηθευτείτε αντικατάσταση.

Αναγνώριση Βλαβών — Βλάβες I/O Πίνακα Χειριστή

Όταν μια πλακέτα I/O πίνακα χειριστή αποτυγχάνει, η βλάβη συνήθως παρουσιάζεται ως ένα από τα τρία μοτίβα. Η πλήρης βλάβη της πλακέτας καθιστά όλες τις λειτουργίες του πίνακα μη ανταποκρινόμενες — τα κουμπιά δεν κάνουν τίποτα, οι ενδεικτικές λυχνίες σβήνουν όλες ή ανάβουν όλες.

Η μερική βλάβη καθιστά συγκεκριμένες λειτουργίες του πίνακα μη ανταποκρινόμενες, ενώ άλλες λειτουργούν κανονικά — αυτό συχνά υποδεικνύει ένα συγκεκριμένο τμήμα του πίνακα I/O της πλακέτας ή μια συγκεκριμένη γραμμή τροφοδοσίας στην πλακέτα.

Οι διακοπτόμενες βλάβες — λειτουργίες του πίνακα που λειτουργούν άλλοτε και άλλοτε όχι — συχνά προέρχονται από προβλήματα επαφής συνδετήρων παρά από την ίδια την πλακέτα.

Πριν καταλήξετε ότι η πλακέτα έχει βλάβη, ελέγξτε τις συνδέσεις του καλωδίου του πίνακα τόσο στο άκρο της πλακέτας όσο και στο άκρο του πίνακα.

Τα καλώδια του πίνακα χειριστή συσσωρεύουν φθορά στα σημεία σύνδεσης από την επαναλαμβανόμενη συναρμολόγηση και αφαίρεση του πίνακα.

Ένας μερικώς τοποθετημένος συνδετήρας ή μια κατεστραμμένη επαφή παράγει το ίδιο σύμπτωμα με μια βλάβη πλακέτας.

Εάν οι συνδέσεις επιβεβαιωθούν ως καλές και η βλάβη επιμένει, η πλακέτα είναι ο υποψήφιος για αντικατάσταση.

Συχνές Ερωτήσεις

Ε1: Πολλά συγκεκριμένα πλήκτρα του πίνακα σταμάτησαν να ανταποκρίνονται. Άλλα λειτουργούν κανονικά. Είναι η A16B-2202-0773 η αιτία της βλάβης;

Η επιλεκτική βλάβη πλήκτρων — συγκεκριμένα πλήκτρα μη ανταποκρινόμενα ενώ άλλα λειτουργούν — μπορεί να υποδεικνύει βλάβη πλακέτας, αλλά είναι εξίσου συμβατή με βλάβη του φύλλου πλήκτρων του πίνακα ή βλάβη καλωδίου του πίνακα.

Δοκιμάστε αντικαθιστώντας πρώτα το καλώδιο του πίνακα, εάν είναι δυνατόν.

Εάν το καλώδιο του πίνακα επιβεβαιωθεί ως καλό, η βλάβη βρίσκεται είτε στο συγκεκριμένο τμήμα I/O της πλακέτας είτε στις επαφές του φύλλου πλήκτρων για αυτά τα συγκεκριμένα πλήκτρα. Επιθεωρήστε το φύλλο πλήκτρων κάτω από τα επηρεαζόμενα πλήκτρα για μόλυνση ή φθορά.

Ε2: Το μηχάνημα εμφανίζει συναγερμό πίνακα χειριστή μετά από υπέρταση. Η πλακέτα έχει ορατή αποχρωματισμό κοντά σε έναν συνδετήρα. Τι πρέπει να γίνει;

Ο ορατός αποχρωματισμός υποδεικνύει βλάβη εξαρτήματος από το συμβάν υπέρτασης. Μην προσπαθήσετε να επαναφέρετε τη λειτουργία με μια κατεστραμμένη πλακέτα — η βλάβη μπορεί να επεκταθεί στην κύρια πλακέτα CNC μέσω της διεπαφής εάν το κατεστραμμένο κύκλωμα εφαρμόζει λανθασμένα σήματα.

Αντικαταστήστε την πλακέτα. Ελέγξτε επίσης την τάση τροφοδοσίας του πίνακα πριν εγκαταστήσετε την αντικατάσταση για να επιβεβαιώσετε ότι η συνθήκη υπέρτασης έχει εκκαθαριστεί.

Ε3: Ποια είναι η διαφορά μεταξύ πλακετών I/O πίνακα χειριστή τύπου πηγής και τύπου απορρόφησης;

Οι πλακέτες τύπου πηγής παρέχουν ρεύμα από την πλακέτα στη συσκευή πεδίου. Η συσκευή πεδίου (κουμπί, διακόπτης) συνδέει τη διαδρομή ρεύματος με τη γείωση για να ενεργοποιήσει την είσοδο. Οι πλακέτες τύπου απορρόφησης απορροφούν ρεύμα από τη συσκευή πεδίου.

Η συσκευή πεδίου παρέχει τάση στην είσοδο της πλακέτας. Η καλωδίωση του πίνακα είναι διαφορετική για κάθε τύπο — μια πλακέτα τύπου πηγής δεν μπορεί να λειτουργήσει σωστά με καλωδίωση πεδίου διαμορφωμένη για τύπο απορρόφησης.

Επιβεβαιώνετε πάντα τη σύμβαση καλωδίωσης πριν προμηθευτείτε μια πλακέτα αντικατάστασης.

Ε4: Το μηχάνημα έχει ανακατασκευαστεί με νέο πίνακα χειριστή. Ο πίνακας δεν επικοινωνεί σωστά με το CNC. Μπορεί να χρειαστεί αντικατάσταση η A16B-2202-0773;

Σε σενάριο ανακατασκευής, η καλωδίωση του πίνακα και η σύμβαση I/O της πλακέτας πρέπει να ταιριάζουν. Εάν ο πίνακας ανακατασκευής χρησιμοποιεί διαφορετική σύμβαση I/O (πηγή έναντι απορρόφησης) ή διαφορετικό επίπεδο σήματος, η πλακέτα μπορεί να χρειαστεί να αντικατασταθεί με μια συμβατή παραλλαγή.

Επιβεβαιώστε επίσης ότι η διάταξη ακροδεκτών του καλωδίου του πίνακα ταιριάζει με την ανάθεση συνδετήρων της πλακέτας.

Ένας λανθασμένα καλωδιωμένος πίνακας θα εμφανιστεί ως βλάβη πλακέτας, αλλά η πλακέτα δεν φταίει.

Ε5: Μπορεί να πραγματοποιηθεί επισκευή σε επίπεδο εξαρτήματος σε αυτήν την πλακέτα;

Η επισκευή σε επίπεδο εξαρτήματος είναι δυνατή για συγκεκριμένες βλάβες — κατεστραμμένες διόδους προστασίας εισόδου, αποτυχημένα ολοκληρωμένα κυκλώματα οδηγών ενδεικτικών λυχνιών, οξειδωμένες επαφές συνδετήρων.

Τα ιδιόκτητα ολοκληρωμένα κυκλώματα διεπαφής της FANUC, εάν υποστούν βλάβη, γενικά δεν είναι ανεξάρτητα διαθέσιμα και καθιστούν την επισκευή σε επίπεδο εξαρτήματος μη πρακτική για αυτές τις βλάβες.

Μια εξειδικευμένη υπηρεσία επισκευής FANUC μπορεί να αξιολογήσει τη συγκεκριμένη μορφή βλάβης και να συμβουλεύσει σχετικά με την επισκευασιμότητα.
