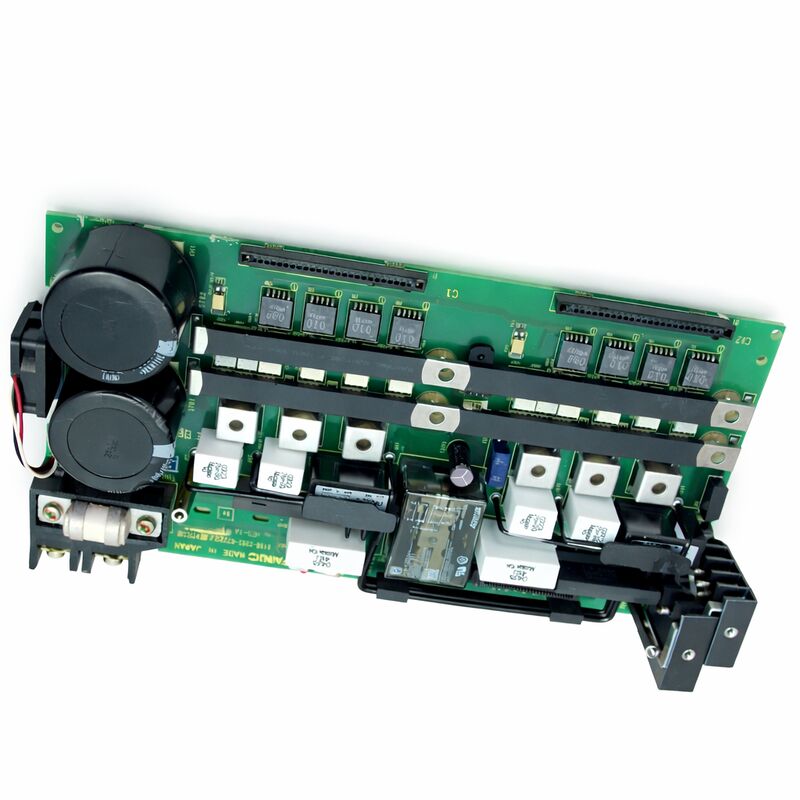

FANUC A16B-2202-0772 | Πλακέτα I/O Πίνακα Χειριστή — Σειρά A16B-2202, Σειρά 16 / 18, Προέλευση Ιαπωνία

Αριθμός Εξαρτήματος: A16B-2202-0772

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Πλακέτα I/O Πίνακα Χειριστή

Σειρά Πλακέτας: A16B-2202

Συμβατά Συστήματα: FANUC Series 16 / 18 CNC και συμβατά

Επισκόπηση

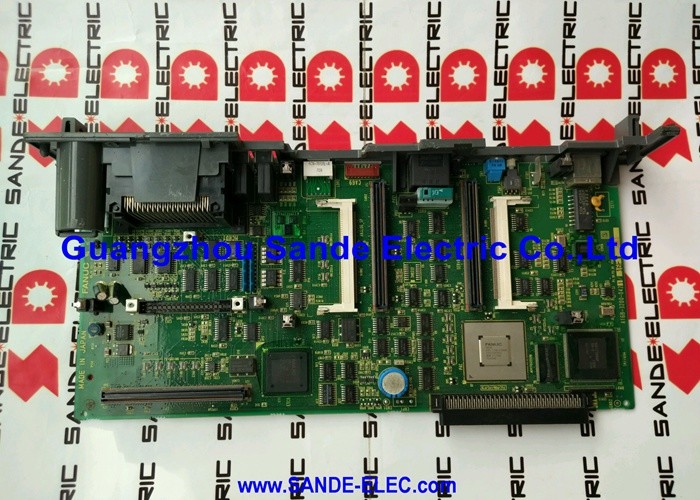

Το A16B-2202-0772 είναι μια πλακέτα τυπωμένου κυκλώματος I/O πίνακα χειριστή από τη σειρά A16B-2202 της FANUC. Ανήκει στην ομάδα των πλακετών I/O στο οικοσύστημα ελεγκτών FANUC Series 16 και 18 που διαχειρίζονται την επικοινωνία μεταξύ του PMC του ελεγκτή CNC και του υλικού διεπαφής χειριστή του εργαλειομηχανής.

Οι πλακέτες I/O πίνακα χειριστή μεταφέρουν τα σήματα που κάνουν τη διεπαφή ανθρώπου-μηχανής να λειτουργεί: κάθε πάτημα κουμπιού στον πίνακα του μηχανήματος λαμβάνεται μέσω αυτής της πλακέτας, και κάθε κατάσταση λαμπτήρα ένδειξης που οδηγείται από το πρόγραμμα PLC εξάγεται μέσω αυτής της πλακέτας.

Η σειρά A16B-2202 καλύπτει μια σειρά από πλακέτες I/O της FANUC για εφαρμογές Series 16 και 18, καλύπτοντας διαφορετικούς αριθμούς καναλιών και τύπους I/O.

Εντός αυτής της σειράς, οι μεμονωμένες παραλλαγές ορίζονται από τον αριθμό εισόδου τους, τον αριθμό εξόδου και τον ηλεκτρικό τύπο — καθορίζοντας ποια μηχανήματα και διαμορφώσεις πίνακα εξυπηρετούν.

Το -0772 είναι μια τέτοια καθορισμένη παραλλαγή, διαμορφωμένη για τη συγκεκριμένη εφαρμογή I/O πίνακα χειριστή εντός της ιεραρχίας συστήματος FANUC Series 16/18.

Αυτές οι πλακέτες τοποθετούνται εντός του ντουλαπιού του ελεγκτή και συνδέονται με την καλωδίωση του πίνακα χειριστή.

Λαμβάνουν σήματα εισόδου από κουμπιά, διακόπτες κλειδιών, διακόπτες επιλογής και κυκλώματα έκτακτης ανάγκης, και οδηγούν σήματα εξόδου σε λαμπτήρες ένδειξης, ηχητικές ειδοποιήσεις και άλλες συσκευές ανάδρασης του πίνακα.

Η αξιοπιστία τους είναι άμεσα ορατή στον χειριστή του μηχανήματος — μια ελαττωματική πλακέτα I/O πίνακα χειριστή παράγει ελλιπείς ή λανθασμένες αποκρίσεις του πίνακα που είναι άμεσα εμφανείς κατά τη λειτουργία του μηχανήματος.

Βασικές Προδιαγραφές

Η Διεπαφή Πίνακα Χειριστή — Τι Κάνει Αυτή η Πλακέτα

Ο πίνακας χειριστή ενός εργαλειομηχανής CNC είναι το σημείο όπου ο ανθρώπινος χειριστής αλληλεπιδρά με το μηχάνημα.

Από τον πίνακα, ο χειριστής ξεκινά και σταματά προγράμματα, επιλέγει τρόπους λειτουργίας, ενεργοποιεί την κίνηση των αξόνων, ελέγχει τις λειτουργίες του άξονα και της ψύξης, και επιβεβαιώνει ειδοποιήσεις.

Κάθε μία από αυτές τις αλληλεπιδράσεις απαιτεί μια φυσική ηλεκτρική διαδρομή σήματος από το υλικό του πίνακα στον ελεγκτή CNC.

Το A16B-2202-0772 παρέχει αυτή τη διαδρομή σήματος στην πλευρά εισόδου: όταν ο χειριστής πατάει ένα κουμπί, ο διακόπτης του πίνακα κλείνει ένα κύκλωμα. Η πλακέτα I/O ανιχνεύει αυτό το κλείσιμο και το παρουσιάζει στο PMC ως λογική κατάσταση εισόδου.

Το πρόγραμμα PLC του PMC διαβάζει αυτή την κατάσταση και ανταποκρίνεται — ίσως ενεργοποιώντας μια λειτουργία, ξεκινώντας μια λειτουργία, ή περνώντας ένα σήμα στον πυρήνα NC.

Στην πλευρά εξόδου, το PMC οδηγεί τις καταστάσεις ένδειξης: η λειτουργία είναι τώρα ενεργή, ο άξονας λειτουργεί, ο εναλλάκτης εργαλείων είναι έτοιμος.

Η πλακέτα I/O λαμβάνει αυτές τις λογικές καταστάσεις εξόδου από το PMC και οδηγεί ρεύμα μέσω των κυκλωμάτων των λαμπτήρων ένδειξης ή των πηνίων ρελέ που συνδέονται στους ακροδέκτες εξόδου της.

Κάθε κουμπί του πίνακα και κάθε λαμπτήρας ένδειξης στον πίνακα του μηχανήματος περνάει μέσα από αυτή τη λογική διαδρομή.

Η πλακέτα I/O είναι το υλικό που το καθιστά δυνατό.

Συμβάσεις Πηγής και Καταβόθρας

Οι πλακέτες I/O πίνακα χειριστή στη σειρά A16B-2202 παράγονται σε ηλεκτρικές διαμορφώσεις τύπου πηγής και τύπου καταβόθρας. Οι δύο τύποι ορίζουν την κατεύθυνση ροής του ρεύματος στα κυκλώματα οδηγού εξόδου.

Οι έξοδοι τύπου πηγής παρέχουν ρεύμα από την πλακέτα στο φορτίο. Η πλακέτα λειτουργεί ως πηγή ρεύματος.

Το φορτίο — ένας λαμπτήρας ή ένα πηνίο ρελέ — συνδέεται μεταξύ του ακροδέκτη εξόδου της πλακέτας και της γείωσης. Όταν το PMC ενεργοποιεί την έξοδο, η πλακέτα οδηγεί ρεύμα μέσω του φορτίου.

Οι έξοδοι τύπου καταβόθρας παρέχουν μια διαδρομή ρεύματος προς τη γείωση. Η πλακέτα λειτουργεί ως καταβόθρα ρεύματος.

Το φορτίο συνδέεται μεταξύ της τάσης τροφοδοσίας και του ακροδέκτη εξόδου της πλακέτας. Όταν το PMC ενεργοποιεί την έξοδο, η πλακέτα τραβάει τον ακροδέκτη εξόδου προς τη γείωση, ολοκληρώνοντας το κύκλωμα.

Ο τύπος της εγκατεστημένης πλακέτας πρέπει να ταιριάζει με την καλωδίωση του πίνακα. Η εγκατάσταση μιας πλακέτας τύπου πηγής όπου αναμένεται μια πλακέτα τύπου καταβόθρας — ή αντίστροφα — παράγει λανθασμένη ή ανύπαρκτη λειτουργία εξόδου του πίνακα. Πάντα να επιβεβαιώνετε τον ηλεκτρικό τύπο της εγκατεστημένης πλακέτας από την ετικέτα της πριν προμηθευτείτε μια αντικατάσταση.

Συμπτώματα Βλάβης και Διάγνωση

Όταν μια πλακέτα A16B-2202-0772 παρουσιάζει βλάβη, τα συμπτώματα είναι ορατά στον πίνακα χειριστή. Είσοδοι που δεν καταγράφονται πλέον — πατήματα κουμπιών που δεν παράγουν καμία απόκριση CNC — ή έξοδοι που είναι μόνιμα ενεργές ή μόνιμα απενεργές υποδεικνύουν βλάβη της πλακέτας ή πρόβλημα στην καλωδίωση πεδίου.

Η οθόνη διάγνωσης PMC του CNC παρέχει το άμεσο εργαλείο διάγνωσης. Η παρακολούθηση του μητρώου εισόδου κατά τη φυσική λειτουργία κάθε διακόπτη επιβεβαιώνει εάν η πλακέτα λαμβάνει και μεταδίδει το σήμα.

Εάν το PMC δείχνει τη σωστή κατάσταση εισόδου όταν λειτουργεί ο διακόπτης, η πλακέτα λειτουργεί για αυτό το κανάλι.

Εάν το PMC δεν δείχνει καμία αλλαγή κατά τη λειτουργία του διακόπτη και ο διακόπτης και η καλωδίωση επιβεβαιώνονται ως καλά, το κύκλωμα εισόδου της πλακέτας για αυτό το κανάλι έχει αποτύχει.

Οι βλάβες εξόδου διαγιγνώσκονται ομοίως χρησιμοποιώντας τη λειτουργία εξαναγκασμένης εξόδου του PMC για να εντοπιστεί μια συγκεκριμένη κατάσταση εξόδου και επιβεβαιώνοντας στον πίνακα εάν ο αντίστοιχος λαμπτήρας ή συσκευή ανταποκρίνεται.

Συχνές Ερωτήσεις

Ε1: Αρκετά κουμπιά του πίνακα χειριστή σταμάτησαν να λειτουργούν μετά από μια διαδικασία συντήρησης στο ντουλάπι του ελεγκτή. Η καλωδίωση φαίνεται άθικτη. Θα μπορούσε το A16B-2202-0772 να είναι υπαίτιο;

Η εργασία συντήρησης στο ντουλάπι του ελεγκτή μπορεί να προκαλέσει ακούσια διαταραχή των συνδέσεων. Πριν καταλήξετε ότι η πλακέτα είναι ελαττωματική, επιβεβαιώστε ότι όλες οι συνδέσεις μεταξύ της καλωδίωσης του πίνακα και της πλακέτας I/O είναι πλήρως τοποθετημένες.

Μια μερικώς αποσυνδεδεμένη σύνδεση παράγει ακριβώς το μοτίβο που περιγράφετε — πολλαπλές εισόδους που αποτυγχάνουν ταυτόχρονα.

Επανατοποθετήστε όλες τις συνδέσεις, δοκιμάστε τη λειτουργία του πίνακα και, εάν η βλάβη επιμένει με επιβεβαιωμένη τοποθέτηση των συνδέσεων, εξετάστε την πλακέτα για ζημιές.

Ε2: Οι λαμπτήρες ένδειξης του πίνακα είναι όλοι μόνιμα αναμμένοι ανεξάρτητα από την κατάσταση του PMC. Είναι αυτό βλάβη της πλακέτας I/O ή βλάβη καλωδίωσης;

Μόνιμα αναμμένες έξοδοι παρά τη σωστή κατάσταση του PMC υποδεικνύουν συνθήκη βραχυκυκλώματος στο κύκλωμα οδηγού εξόδου ή στην καλωδίωση.

Ελέγξτε εάν η κοινή τάση τροφοδοσίας του κυκλώματος του λαμπτήρα βρίσκεται στο σωστό επίπεδο — μια υπέρταση στην τροφοδοσία μπορεί να προκαλέσει την ανάφλεξη των λαμπτήρων μέσω υποβαθμισμένων κυκλωμάτων προστασίας οδηγού εξόδου.

Εάν η τάση τροφοδοσίας είναι σωστή, παρακολουθήστε το μητρώο εξόδου του PMC για να επιβεβαιώσετε ότι το PMC εντέλλεται να απενεργοποιήσει τις εξόδους.

Εάν η εντολή του PMC είναι απενεργοποιημένη αλλά οι λαμπτήρες παραμένουν αναμμένοι, το τμήμα οδηγού εξόδου της πλακέτας έχει πιθανότατα αποτύχει.

Ε3: Το μηχάνημα πλημμύρισε με ψυκτικό υγρό και ο πίνακας χειριστή σταμάτησε να λειτουργεί. Μπορεί το A16B-2202-0772 να ανακτηθεί μετά από μόλυνση από ψυκτικό υγρό;

Η ανάκτηση εξαρτάται από την έκταση της μόλυνσης και πόσο γρήγορα αντιμετωπίζεται. Μια πλακέτα που εκτέθηκε σε ομίχλη ψυκτικού υγρού που δεν έχει προκαλέσει ακόμη διάβρωση μπορεί συχνά να καθαριστεί με καθαριστικό επαφών ασφαλές για ηλεκτρονικά και να επανέλθει σε λειτουργία μετά από σχολαστικό στέγνωμα.

Μια πλακέτα που έχει βυθιστεί ή παραμείνει υγρή για μεγάλο χρονικό διάστημα συνήθως παρουσιάζει ίχνη διάβρωσης που δεν μπορούν να ανακτηθούν πλήρως.

Επιθεωρήστε υπό μεγέθυνση μετά τον καθαρισμό — ενεργή διάβρωση σε ίχνη χαλκού ή ακροδέκτες εξαρτημάτων είναι σημάδι ότι η πλακέτα δεν είναι αξιόπιστα ανακτήσιμη.

Ε4: Πώς μπορώ να επιβεβαιώσω τον τύπο I/O (πηγή ή καταβόθρα) του εγκατεστημένου A16B-2202-0772 πριν προμηθευτώ μια αντικατάσταση;

Διαβάστε απευθείας την ετικέτα της πλακέτας. Η ετικέτα στην εγκατεστημένη πλακέτα θα αναγνωρίζει τον τύπο I/O στην γραμμή περιγραφής ή προδιαγραφών της.

Εάν η ετικέτα είναι κατεστραμμένη, συμβουλευτείτε την ηλεκτρική τεκμηρίωση του μηχανήματος — ο τύπος της πλακέτας I/O καθορίζεται στην ενότητα διαμόρφωσης του ελεγκτή του εγχειριδίου συντήρησης του μηχανήματος.

Εάν κανένα από τα δύο δεν είναι διαθέσιμο, ένας εξειδικευμένος τεχνικός της FANUC μπορεί να προσδιορίσει τον τύπο μετρώντας τα χαρακτηριστικά του κυκλώματος στους ακροδέκτες εξόδου της πλακέτας με κατάλληλο εξοπλισμό δοκιμών.

Ε5: Μετά την αντικατάσταση αυτής της πλακέτας, το CNC εμφανίζει ένα σφάλμα επικοινωνίας του πίνακα χειριστή που δεν υπήρχε πριν. Τι θα μπορούσε να είναι λάθος;

Ένα σφάλμα επικοινωνίας του πίνακα χειριστή μετά από αντικατάσταση πλακέτας συνήθως υποδεικνύει ένα από τα τρία ζητήματα: η πλακέτα αντικατάστασης έχει διαφορετική διαμόρφωση διεύθυνσης I/O Link από την αρχική, μια σύνδεση δεν είναι πλήρως εμπλεκόμενη στην πλακέτα αντικατάστασης, ή η πλακέτα αντικατάστασης έχει μια βλάβη που δημιουργεί συνθήκη σφάλματος στη διαύλο I/O Link.

Ελέγξτε πρώτα τις ρυθμίσεις διεύθυνσης I/O Link και την τοποθέτηση των συνδέσεων.

Εάν και τα δύο επιβεβαιωθούν ως σωστά, η πλακέτα αντικατάστασης μπορεί να χρειαστεί να ανταλλαχθεί.
