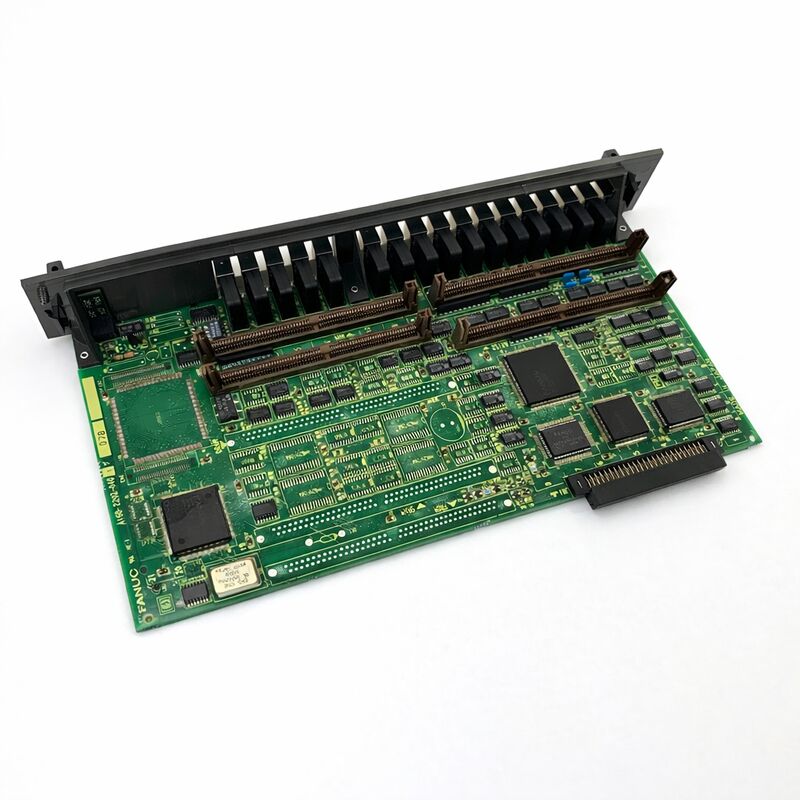

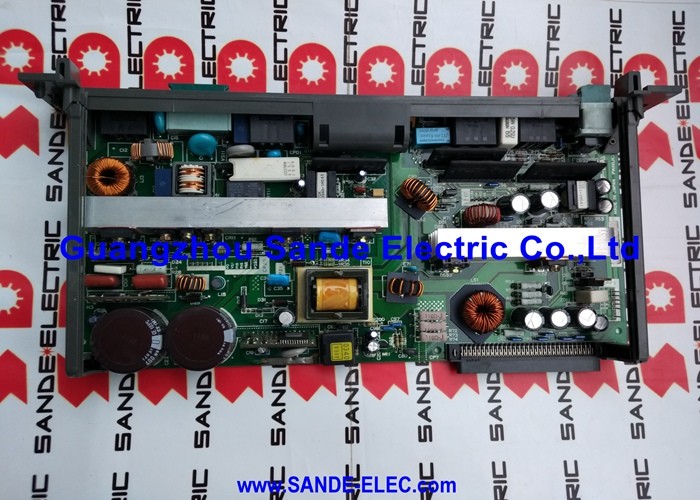

Πλακέτα Fanuc A16B-2202-0790 Μονάδα Οδήγησης Alpha A16B22020790 A16B-22O2-O79O

FANUC A16B-2202-0790 | Πλακέτα I/O Πίνακα Λειτουργίας — Σειρά A16B-2202, Σειρά 16 / 18, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A16B-2202-0790

Κατασκευαστής:FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος:Πλακέτα I/O Πίνακα Λειτουργίας

Σειρά Πλακέτας: A16B-2202

Συμβατά Συστήματα:FANUC Series 16 / 18 CNC και συμβατά

Επισκόπηση

Το A16B-2202-0790 είναι μια πλακέτα τυπωμένου κυκλώματος I/O πίνακα λειτουργίας από τη σειρά A16B-2202 της FANUC. Αυτή η πλακέτα ανήκει στην ομάδα των πλακετών διεπαφής I/O στο οικοσύστημα ελεγκτών FANUC Series 16 και 18 που συνδέουν το πρόγραμμα σκάλας PMC του ελεγκτή CNC με το υλικό του πίνακα λειτουργίας του εργαλειομηχανής.

Η σειρά A16B-2202 καλύπτει ένα καλά καθορισμένο εύρος αυτών των πλακετών I/O — διαφορετικές παραλλαγές εξυπηρετούν διαφορετικούς αριθμούς καναλιών εισόδου/εξόδου και ηλεκτρικές διαμορφώσεις — και το -0790 είναι μια παραλλαγή σε αυτήν την καθιερωμένη οικογένεια.

Ο σκοπός μιας πλακέτας I/O πίνακα λειτουργίας είναι άμεσος: είναι η ηλεκτρική διεπαφή μεταξύ του ανθρώπινου χειριστή και του ελεγκτή CNC.

Όταν ο χειριστής πατάει ένα κουμπί ελέγχου ταχύτητας τροφοδοσίας, επιλέγει μια λειτουργία στον διακόπτη επιλογής λειτουργίας ή πατάει το κουμπί έναρξης κύκλου, αυτές οι φυσικές ενέργειες παράγουν ηλεκτρικά σήματα.

Η πλακέτα I/O λαμβάνει αυτά τα σήματα, τα μετατρέπει σε ψηφιακές καταστάσεις και τα παρουσιάζει στους καταχωρητές εισόδου του PMC. Το πρόγραμμα σκάλας PMC διαβάζει αυτές τις εισόδους και ανταποκρίνεται ενεργοποιώντας τις κατάλληλες λειτουργίες CNC ή οδηγώντας τις κατάλληλες εξόδους του μηχανήματος.

Η διαδρομή επιστροφής είναι εξίσου σημαντική. Κάθε λαμπτήρας ένδειξης στον πίνακα — το φως λειτουργίας κύκλου, ο δείκτης ενεργής ατράκτου, το φως συναγερμού — οδηγείται από τη λογική εξόδου του PMC. Τα κυκλώματα εξόδου στην πλακέτα I/O λαμβάνουν αυτές τις εντολές λογικής εξόδου και τις μετατρέπουν στο ρεύμα που φωτίζει τους φυσικούς λαμπτήρες.

Βασικές Προδιαγραφές

I/O Πίνακα στην Αρχιτεκτονική Συστήματος CNC

Η σχέση μεταξύ του πίνακα λειτουργίας και του ελεγκτή CNC διαμεσολαβείται εξ ολοκλήρου μέσω της πλακέτας I/O. Αυτό είναι σκόπιμο.

Η φυσική καλωδίωση από τον πίνακα — δεκάδες ή εκατοντάδες μεμονωμένοι αγωγοί για διακόπτες, λαμπτήρες και επιλογείς — δεν συνδέεται απευθείας στην κύρια λογική του ελεγκτή CNC. Συνδέεται στην πλακέτα I/O. Η πλακέτα I/O παρέχει διαμόρφωση σήματος, προστασία και την ηλεκτρική διεπαφή που μετατρέπει τα σήματα πεδίου σε επίπεδα λογικής συμβατά με τον ελεγκτή.

Αυτός ο διαχωρισμός εξυπηρετεί πολλούς σκοπούς.

Η καλωδίωση πεδίου από τον πίνακα μπορεί να μεταφέρει θόρυβο, μεταβατικά σήματα μεταγωγής και διασταυρούμενη σύζευξη από κοντινούς αγωγούς ισχύος.

Τα κυκλώματα εισόδου της πλακέτας I/O φιλτράρουν και εξομαλύνουν αυτά τα σήματα, ώστε το PMC να λαμβάνει καθαρά, αξιόπιστα δεδομένα.

Τα κυκλώματα εξόδου στην πλακέτα I/O οδηγούν τα σχετικά υψηλά ρεύματα που απαιτούνται για τους λαμπτήρες ένδειξης — ρεύματα που θα έβλαπταν τα κυκλώματα λογικής του ελεγκτή εάν συνδέονταν απευθείας.

Το PMC επικοινωνεί με την πλακέτα I/O μέσω της σειριακής διαύλου I/O Link της FANUC.

Αυτή η σειριακή σύνδεση σημαίνει ότι η φυσική απόσταση μεταξύ του ντουλαπιού του ελεγκτή και του πίνακα λειτουργίας δεν περιορίζεται από το μήκος των μεμονωμένων καλωδίων σήματος.

Το καλώδιο I/O Link μεταφέρει όλα τα δεδομένα καναλιών μεταξύ του ελεγκτή και της πλακέτας I/O ως μια ροή δεδομένων υψηλής ταχύτητας.

Η πλακέτα I/O αποσειριοποιεί αυτά τα δεδομένα και οδηγεί τις φυσικές εξόδους αναλόγως.

Μοτίβα Σφαλμάτων και Διάγνωση

Τα σφάλματα της πλακέτας I/O του πίνακα λειτουργίας είναι από τις πιο ορατές βλάβες σε ένα σύστημα CNC.

Ο πίνακας είναι η κύρια διεπαφή μεταξύ του χειριστή και του μηχανήματος. Όταν η πλακέτα I/O αποτυγχάνει, η βλάβη είναι άμεσα εμφανής: τα κουμπιά σταματούν να ανταποκρίνονται, οι ενδείξεις εμφανίζουν λανθασμένες καταστάσεις ή το μηχάνημα αρνείται να εισέλθει σε αυτόματη λειτουργία επειδή οι ενδείξεις ασφαλείας του δεν διαβάζονται σωστά.

Οι οθόνες διάγνωσης του PMC του CNC είναι το κύριο εργαλείο διάγνωσης. Αυτές οι οθόνες δείχνουν την τρέχουσα κατάσταση κάθε διεύθυνσης I/O στο σύστημα.

Ένας έμπειρος τεχνικός παρακολουθεί τη διεύθυνση εισόδου για ένα συγκεκριμένο κουμπί του πίνακα, ενώ πατάει και απελευθερώνει φυσικά το κουμπί.

Εάν η διεύθυνση αλλάξει κατάσταση, το κύκλωμα εισόδου για αυτό το κανάλι είναι λειτουργικό. Εάν όχι, το σφάλμα βρίσκεται στην πλακέτα, την καλωδίωση ή την ίδια τη συσκευή του πίνακα.

Πολλαπλές αστοχίες εισόδου ή εξόδου που συμβαίνουν ταυτόχρονα — ειδικά σε μια ομάδα συνδετήρων — υποδηλώνουν έντονα σφάλμα πλακέτας και όχι πρόβλημα καλωδίωσης.

Τα μεμονωμένα σφάλματα καλωδίωσης συνήθως επηρεάζουν ένα σήμα τη φορά. τα σφάλματα πλακέτας τείνουν να επηρεάζουν πολλαπλά κανάλια που μοιράζονται έναν κοινό οδηγό εισόδου ή εξόδου.

Επιλογή Πλακέτας I/O — Η Οικογένεια A16B-2202

Η σειρά A16B-2202 περιέχει πολλές παραλλαγές που εξυπηρετούν διαφορετικούς αριθμούς καναλιών I/O και ηλεκτρικούς τύπους.

Οι παραλλαγές διακρίνονται από τον αριθμό εισόδου τους, τον αριθμό εξόδου, εάν περιλαμβάνουν τη λειτουργία υψηλής ταχύτητας παράκαμψης (HDI) και τον ηλεκτρικό τους τύπο (πηγή ή απορροή).

Η επιλογή της σωστής αντικατάστασης απαιτεί τη γνώση του ακριβούς αριθμού εξαρτήματος της εγκατεστημένης πλακέτας.

Η παραλλαγή -0790 εξυπηρετεί τη συγκεκριμένη διαμόρφωση I/O της εντός της οικογένειας A16B-2202. Η αντικατάστασή της με μια παραλλαγή με διαφορετικό επίθημα — ακόμη και μία με παρόμοιο αριθμό καναλιών — ενέχει κίνδυνο λανθασμένου ηλεκτρικού τύπου ή ασύμβατου ορισμού διεύθυνσης I/O.

Πάντα να προμηθεύεστε μια ακριβή αντιστοιχία αριθμού εξαρτήματος.

Συχνές Ερωτήσεις

Ε1: Ο επιλογέας λειτουργίας και ορισμένα κουμπιά του πίνακα του μηχανήματος σταμάτησαν να ανταποκρίνονται μετά από ένα γεγονός κεραυνού κοντά. Το CNC δεν εμφανίζει συναγερμούς. Θα μπορούσε το A16B-2202-0790 να έχει υποστεί ζημιά;

Τα γεγονότα κεραυνού μπορούν να εισάγουν μεταβατικά σήματα τάσης στα ντουλάπια ελέγχου μέσω της ηλεκτρικής παροχής του κτιρίου ή μέσω μεγάλων καλωδιακών διαδρομών από τον πίνακα. Οι πλακέτες I/O συνδέονται απευθείας στην καλωδίωση πεδίου και μπορούν να απορροφήσουν ενέργεια μεταβατικών σημάτων από αυτήν τη διαδρομή.

Τα κυκλώματα προστασίας εισόδου μπορεί να έχουν αποτύχει, αφήνοντας τα κανάλια εισόδου μη λειτουργικά, παρόλο που η πλακέτα τροφοδοτείται.

Το CNC δεν εμφανίζει συναγερμούς επειδή το PMC εξακολουθεί να λειτουργεί — απλώς δεν λαμβάνει τα σήματα εισόδου του πίνακα.

Η αντικατάσταση της πλακέτας είναι η κατάλληλη ενέργεια.

Ε2: Αρκετοί λαμπτήρες ένδειξης στον πίνακα είναι πάντα αναμμένοι, ανεξάρτητα από την πραγματική κατάσταση του μηχανήματος. Τι θα μπορούσε να προκαλέσει αυτό στο A16B-2202-0790;

Οι μόνιμα αναμμένοι έξοδοι με σωστή κατάσταση λογικής PMC (το PMC δίνει εντολή απενεργοποίησης των εξόδων) υποδηλώνουν μια αποτυχημένη ενότητα οδηγού εξόδου στην πλακέτα. Οι οδηγοί εξόδου μπορεί να έχουν υποστεί ζημιά από σφάλμα καλωδίωσης, υπέρταση στην παροχή του λαμπτήρα ή απλώς γήρανση εξαρτημάτων.

Επαληθεύστε ότι η τάση παροχής του λαμπτήρα είναι εντός προδιαγραφών.

Εάν είναι σωστή και το PMC δίνει εντολή απενεργοποίησης των εξόδων, τα ολοκληρωμένα κυκλώματα οδηγών εξόδου στην πλακέτα έχουν αποτύχει. Αντικαταστήστε την πλακέτα.

Ε3: Η σύνδεση I/O Link μεταξύ του ελεγκτή και του A16B-2202-0790 εμφανίζει συναγερμό σφάλματος επικοινωνίας. Το καλώδιο φαίνεται άθικτο. Τι πρέπει να διερευνηθεί;

Ένα σφάλμα επικοινωνίας I/O Link με ένα επιβεβαιωμένο καλό καλώδιο μπορεί να προκληθεί από σύγκρουση διεύθυνσης I/O Link (εάν η πλακέτα αντικαταστάθηκε ή επαναδιαμορφώθηκε πρόσφατα), ένα ελαττωματικό κύκλωμα διεπαφής I/O Link στην πλακέτα ή ένα πρόβλημα με τη διεπαφή I/O Link από την πλευρά του ελεγκτή.

Ελέγξτε τη ρύθμιση διεύθυνσης I/O Link στην πλακέτα σε σχέση με τις παραμέτρους ανάθεσης I/O του CNC.

Εάν η διεύθυνση είναι σωστή και ο συναγερμός επιμένει, το κύκλωμα διεπαφής I/O Link της πλακέτας μπορεί να έχει αποτύχει.

Ε4: Ένας τεχνικός συντήρησης εργάστηκε πρόσφατα στο εσωτερικό του ντουλαπιού του μηχανήματος. Μετά, ορισμένες λειτουργίες του πίνακα ήταν ασταθείς. Δεν φαίνεται ορατή ζημιά. Τι συνέβη;

Ασταθείς λειτουργίες του πίνακα μετά από εργασίες στο ντουλάπι συνήθως υποδηλώνουν έναν μερικώς αποσυνδεδεμένο σύνδεσμο.

Ο τεχνικός μπορεί να έχει διαταράξει κατά λάθος έναν σύνδεσμο στην πλακέτα I/O κατά τη διάρκεια εργασιών στο ντουλάπι. Απενεργοποιήστε την τροφοδοσία, εντοπίστε τους συνδέσμους στο A16B-2202-0790 και επανατοποθετήστε σταθερά καθένα από αυτά.

Ελέγξτε επίσης για οποιοδήποτε καλώδιο που μπορεί να έχει αποσυνδεθεί ή τσιμπηθεί κατά λάθος.

Στις περισσότερες περιπτώσεις, αυτό επιλύει το πρόβλημα χωρίς αντικατάσταση της πλακέτας.

Ε5: Το μηχάνημα έχει έλεγχο 0i-TB, αλλά η τεκμηρίωση αναφέρει το A16B-2202-0790 ως πλακέτα Series 16/18. Μπορεί να χρησιμοποιηθεί;

Η συμβατότητα με το 0i-TB εξαρτάται από τη διαμόρφωση I/O του ελεγκτή. Ορισμένες πλακέτες I/O από την οικογένεια A16B-2202 χρησιμοποιούνται σε πολλαπλές γενιές ελεγκτών FANUC όταν η αρχιτεκτονική I/O Link και το εύρος διευθύνσεων είναι συμβατά.

Επιβεβαιώστε τη συμβατότητα της συγκεκριμένης πλακέτας με τη διαμόρφωση 0i-TB ελέγχοντας την ηλεκτρική τεκμηρίωση του μηχανήματος ή συμβουλευόμενοι μια αναφορά σέρβις της FANUC.

Ποτέ μην εγκαθιστάτε μια πλακέτα σε διαμόρφωση όπου η συμβατότητα δεν έχει επιβεβαιωθεί ρητά.
