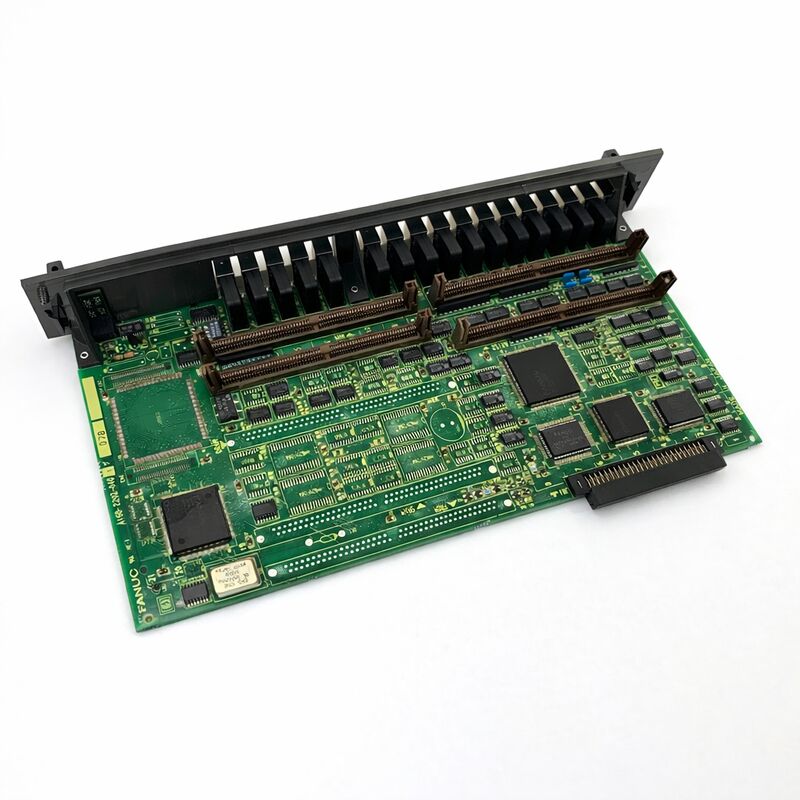

Χρησιμοποιούμενο πίνακα ενισχυτή FANUC SERVO A16B-2202-0720 A16B22020720 A16B-22O2-O72O

FANUC A16B-2202-0720∙ Source-Type 104/80 I/O PCB με Hi-Speed Skip ∙ Σειρά 16 / 18, Ιαπωνική καταγωγή

Αριθμός μέρους:Α16Β-2202-0720

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακας χειριστή/PCB Ε/Υ μηχανής

Σειρά πίνακα:Α16Β-2202

Ψηφιακές εισροές (DI):104

Ψηφιακές εξόδους (DO):80

Πηγαίνετε με υψηλή ταχύτητα:Ναι (HDI)

Συστήματα συμβατά:FANUC σειράς 15 / 16 / 18 μοντέλα Β και C

Σύνοψη

Το A16B-2202-0720 είναι το πίνακα I/O τύπου πηγής 104 εισόδων / 80 εξόδων με δυνατότητα υψηλής ταχύτητας για συστήματα CNC FANUC σειράς 16 και 18.

Είναι η μεγαλύτερη παραλλαγή μετρήσεων I/O της σειράς A16B-2202 παρέχοντας 104 ψηφιακά κανάλια εισόδου και 80 ψηφιακά κανάλια εξόδου σε μία ενιαία πλακέτα,μαζί με το ενσωματωμένο κυκλώμα ψηφιακής εισόδου υψηλής ταχύτητας (HDI) που επιτρέπει λειτουργίες παράλειψης υψηλής ταχύτητας για εφαρμογές ανίχνευσης και μετρήσεων σε διαδικασία.

Στην αρχιτεκτονική FANUC CNC, το I/O PCB είναι το σημείο όπου οι συσκευές φυσικού πεδίου της μηχανής συνδέονται με τον ελεγκτή CNC.και ο δείκτης πίνακα στο μηχάνημα πρέπει να συνδεθούν με υλικό Ε/Υ πριν η σκάλα PMC μπορεί να το διαβάσει ή να το οδηγήσει.

Το A16B-2202-0720 παρέχει τα 104 + 80 κανάλια που απαιτούν οι μεγαλύτερες συσκευέςκαι σύνθετες ακολουθίες στερεώσεων συσσωρεύουν γρήγορα απαιτήσεις Ε/Υ που οι μικρότερες πλακέτες δεν μπορούν να ικανοποιήσουν.

Αυτή η πλακέτα τοποθετείται ως ανεξάρτητη μονάδα Ε/Υ και συνδέεται με συμβατές κύριες πλακέτες όπως η A16B-2202-0860 και η A16B-3200-0190.

Βασικές προδιαγραφές

104 εισροές και 80 εξόδους Γιατί μετράει

Κάθε λειτουργία μηχανής που ελέγχεται από το PMC απαιτεί τουλάχιστον ένα σημείο I/O. Μια τετραδιάστατη υδραυλική βαλβίδα απαιτεί τουλάχιστον δύο εξόδους. Μια πόρτα με ανοιχτούς και κλειστούς διακόπτες ορίου απαιτεί δύο εισόδους.Ένας αισθητήρας επιβεβαίωσης αλλαγής εργαλείου απαιτεί μία είσοδο ανά σταθμό σε ορισμένες διαμορφώσεις.

Ένας αυτόματος μετατροπέας παλέτας προσθέτει ένα άλλο στρώμα απαιτήσεων Ε/Ε από πάνω.

Ένα τυπικό οριζόντιο κέντρο επεξεργασίας με ATC και μετατροπέα παλέτας μπορεί να χρησιμοποιεί 60-80 εξόδους και 70-90 εισόδους σε μια μέτρια διαμόρφωση.

Οι 104 εισροές και οι 80 εξόδοι του A16B-2202-0720 καλύπτουν αυτό το εύρος άνετα ως λύση με ένα μόνο πίνακα.

Η διαφορά μεταξύ του -0720 (104 DI / 80 DO με skip) και του παρακείμενου -0721 (104 DI / 72 DO με skip) είναι οκτώ κανάλια εξόδου.,πολλαπλές ζώνες ψύξης, υδραυλικά πολυζωνικά συστήματα ̇ οι οκτώ επιπλέον εξόδους μπορούν να αποτελέσουν τη διαφορά μεταξύ της τοποθέτησης του I/O σε μία πλακέτα και της ανάγκης για μια πρόσθετη πλακέτα.

Υψηλής ταχύτητας άλμα Η λειτουργία HDI

Η εισροή υψηλής ταχύτητας είναι ένα ξεχωριστό ηλεκτρικό κύκλωμα από τις τυπικές ψηφιακές εισροές.Αυτή η απευθείας διαδρομή είναι αυτό που κάνει υπο-μιλισέκοντα απάντηση για να παραλείψει σήματα εισόδου δυνατή.

Σε εφαρμογές ανίχνευσης, ένας ανίχνευσης που μετρά το εργασιακό κομμάτι παράγει ένα ηλεκτρικό σήμα όταν έρχεται σε επαφή με την επιφάνεια του μέρους.

Οποιαδήποτε καθυστέρηση μεταξύ του σήματος του ανιχνευτή και της κλειδαρίστριας θέσης, έστω και λίγα χιλιοστά του δευτερολέπτου, μεταφράζεται σε σφάλμα θέσης στο αποτέλεσμα της μέτρησης.

Το κύκλωμα HDI σε αυτή την πλακέτα εξαλείφει την καθυστέρηση κύκλου σάρωσης PMC από αυτή τη διαδρομή, παρέχοντας την ανταπόκριση κάτω του χιλιοστρόλεπτου που απαιτείται για ακριβή ανίχνευση.

Η ίδια είσοδος HDI χρησιμεύει για τη μέτρηση κατά τη διαδικασία, όπου μια κεφαλή μέτρησης αγγίζει μια επιφάνεια επεξεργασίας για την επαλήθευση της διαμετρικής συμμόρφωσης στη μέση του κύκλου.Χρησιμοποιείται επίσης για τη μέτρηση μήκους εργαλείου όταν χρησιμοποιείται σταθερός ανιχνευτής ή επιφάνεια αναφοράς ως σημείο αναφοράς..

Χωρίς το HDI βρέθηκε στις παραλλαγές -0725 και -0726 της ίδιας σειράς οι λειτουργίες παράλειψης μπορούν να εκτελούνται μόνο χρησιμοποιώντας τυποποιημένες ψηφιακές εισόδους, οι οποίες υπόκεινται στην καθυστέρηση σάρωσης PMC.Για εφαρμογές ανίχνευσηςΑυτό είναι απαράδεκτο.

Η παρουσία HDI διακρίνει αυτή την πλάκα ως τη σωστή επιλογή για κέντρα επεξεργασίας που είναι εξοπλισμένα με ανιχνευτές.

Σύμβαση για τον τύπο πηγής I/O

Ο τύπος πηγής I/O περιγράφει την κατεύθυνση της ροής ρεύματος στα κυκλώματα εισόδου.ή κουμπί συνδέει το μονοπάτι του κυκλώματος με το έδαφος (0V) όταν ενεργοποιείται.

Αυτό τραβάει την είσοδο στο έδαφος και η πλακέτα ανιχνεύει την ενεργοποίηση.

Η σύμβαση αυτή είναι αντίθετη με την είσοδο / έξοδο τύπου απορροφητήρα, όπου η πλακέτα απορροφά ρεύμα από τη συσκευή πεδίου.

Η πρακτική διαφορά έγκειται στον τρόπο διαμόρφωσης της καλωδίωσης πεδίου ̇ η καλωδίωση τύπου πηγής συνδέει το φορτίο μεταξύ της εξόδου του πίνακα και του εδάφους,ενώ ο τύπος νεροχύτης συνδέει το φορτίο μεταξύ της τάσης τροφοδοσίας και της εισόδου της πλακέτας.

Επιβεβαιώστε τον τύπο Ε/Υ της υπάρχουσας πλακέτας από την ετικέτα της πριν προμηθευτείτε αντικατάσταση.

Γενικές ερωτήσεις

Ερώτηση 1: Ο κύκλος ανίχνευσης του κέντρου επεξεργασίας παράγει ασυνεπή μετρήσεις. Οι διαστάσεις που μετρούνται από τον ανίχνευση ποικίλλουν περισσότερο από ό, τι αναμενόταν.

Η ασυνέπεια της μέτρησης του ανιχνευτή μπορεί να προέρχεται από το κύκλωμα εισόδου HDI, το στιλό ή το σώμα του ανιχνευτή ή τις παραμέτρους επιβράδυνσης άξονα.

Πρώτα βεβαιωθείτε ότι η HDI skip είσοδος είναι συνδεδεμένη με το σωστό τερματικό σε αυτή την πλακέτα και όχι σε μια τυπική είσοδο DI.Ελέγξτε την ποιότητα του σήματος ενεργοποίησης του ανιχνευτή με οσιλοσκόπιο: απαιτείται καθαρή σκανδάλη χωρίς αναπηρίες για συνεπή μετρήσεις.

Εάν η σκανδάλη είναι καθαρή και η σύνδεση HDI είναι ορθή, το κύκλωμα HDI της πλακέτας πρέπει να δοκιμάζεται από ειδικευμένο τεχνικό FANUC.

Ε2: Αρκετές εξόδους μηχανής σταμάτησαν να λειτουργούν μετά από ένα κύμα ισχύος. Οι υπόλοιπες I/O φαίνεται φυσιολογικές. Μπορεί το πλακέτο να είναι μερικώς κατεστραμμένο;

Ναι. Τα IC των οδηγών εξόδου DO στις πλακέτες I/O είναι ευάλωτα σε μεταβατικές τάσεις.

Αυτό παράγει το μοτίβο των επιλεκτικών αποτυχιών παραγωγής, ενώ άλλα κανάλια συνεχίζουν να λειτουργούν.

Επιβεβαιώστε ποια συγκεκριμένα κανάλια εξόδου έχουν αποτύχει και ελέγξτε για ορατές ζημιές συστατικών στον πίνακα κοντά σε αυτά τα τμήματα εξόδου.

Ε3: Το μηχάνημα διαθέτει διαμόρφωση I/O 96 εισόδων / 64 εξόδων. Μπορεί το A16B-2202-0720 να αντικαταστήσει το υπάρχον πίνακα;

Το A16B-2202-0720 παρέχει 104 DI και 80 DO και το λογισμικό είναι συμβατό με την -0720 πλακέτα, μπορεί να λειτουργήσει ως υποκατάστατο των χρησιμοποιούμενων καναλιών που έχουν ανατεθεί στα υπάρχοντα σήματα.

Επιβεβαιώστε την συμβατότητα τύπου πλακέτας (πηγή έναντι νεροχύτη και συμβατότητα κύριας πλακέτας) πριν προχωρήσετε.

Ε4: Η πλακέτα Ε/Υ αντικαταστάθηκε. Ορισμένες εισροές δεν ανταποκρίνονται σωστά, παρόλο που η καλωδίωση πεδίου φαίνεται σωστή. Τι πρέπει να ελεγχθεί;

Μετά την αντικατάσταση της πλακέτας I/O, επιβεβαιώστε ότι η διαγνωστική οθόνη στο CNC δείχνει την ίδια κατανομή διεύθυνσης I/O που αναμένει το πρόγραμμα σκάλας.Εάν η πλακέτα αντικατάστασης έχει διαφορετική διαμόρφωση διευθύνσεων Ε/Υ ̇ που ορίζεται από διακόπτες υλικού ή παραμέτρους ̇ η σκάλα διαβάζει σήματα από λάθος διευθύνσεις.

Ελέγξτε τις ρυθμίσεις του διακόπτη DIP με τις ρυθμίσεις της αρχικής πλακέτας πριν την ενεργοποίηση.

Η διαμόρφωση διευθύνσεων είναι ένα κοινό λάθος κατά την αντικατάσταση της πλακέτας Ε/Υ.

Ε5: Ποια είναι η διαφορά μεταξύ του A16B-2202-0720 και του A16B-2202-0725;

Και τα δύο πλαίσια παρέχουν 104 DI και 80 DO. Το -0720 περιλαμβάνει το κύκλωμα υψηλής ταχύτητας (HDI), το -0725 όχι.

Εάν το μηχάνημα χρησιμοποιεί κύκλους ανίχνευσης που απαιτούν απόκριση HDI, μόνο το -0720 θα παρέχει την απαιτούμενη ακρίβεια μέτρησης.

Εάν το μηχάνημα δεν χρησιμοποιεί ανίχνευση ή υψηλής ταχύτητας άλμα, οποιοδήποτε από τα δύο πλαίσια είναι λειτουργικά επαρκές, αν και το -0720 παρέχει τη δυνατότητα αν η ανίχνευση προστεθεί αργότερα.
