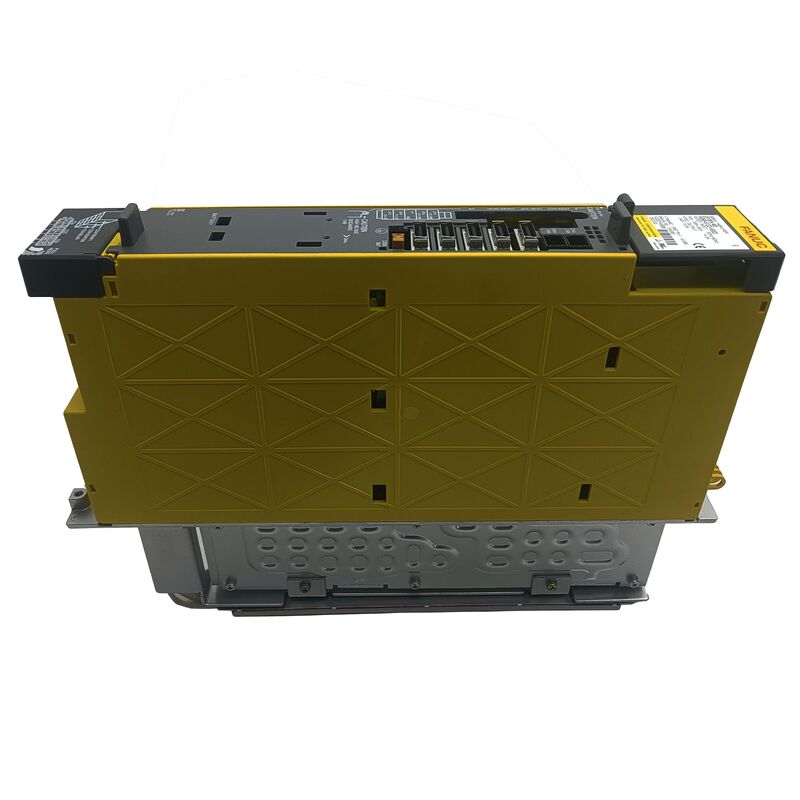

Μονάδα Ενισχυτή Σερβοκινητήρα AC FANUC A06B-6132-H003 A06B6132H003 A06B-6132-H003

FANUC A06B-6132-H003 | Ενισχυτής Σερβοκινητήρα Μονού Άξονα Beta i biSV-40 — Διεπαφή I/O Link / Ενσωματωμένο Τροφοδοτικό / 13.6A

Γιατί I/O Link αντί για FSSB

Οι περισσότεροι ενισχυτές σερβοκινητήρων FANUC — τόσο της σειράς Alpha όσο και της Beta — επικοινωνούν με το CNC μέσω FSSB (FANUC Serial Servo Bus). Το A06B-6132-H003 είναι διαφορετικό. Συνδέεται με το CNC μέσω της διεπαφής I/O Link, δρομολογημένο μέσω του PMM (Power Motion Manager) ή ενός συμβατού master I/O Link.

Αυτή η διάκριση έχει πρακτική σημασία. Το FSSB απαιτεί καλωδίωση οπτικών ινών υψηλής ταχύτητας που δρομολογείται από τον ενισχυτή πίσω στην μονάδα σερβοκινητήρα του CNC. Το I/O Link χρησιμοποιεί την ίδια υποδομή καλωδίωσης με το δίκτυο I/O του μηχανήματος — πολύ λιγότερο απαιτητικό όσον αφορά τη δρομολόγηση καλωδίων και την απόσταση. Αυτός είναι ο λόγος για τον οποίο το biSV-40 σχεδιάστηκε ειδικά για βοηθητικούς και απομακρυσμένους άξονες σερβοκινητήρων: αλλαγείς παλετών, κινητήρες γεμιστήρων εργαλείων, ενεργοποιητές θυρών και περιστρεφόμενες τράπεζες που βρίσκονται φυσικά απομακρυσμένα από το κύριο ντουλάπι κίνησης. Η τοποθέτηση αυτού του ενισχυτή κοντά στον μηχανισμό που οδηγεί εξαλείφει την ανάγκη δρομολόγησης καλωδίωσης διαύλου σερβοκινητήρων υψηλής ταχύτητας σε όλο το μηχάνημα.

Η αρχιτεκτονική I/O Link σημαίνει επίσης ότι το A06B-6132-H003 μπορεί να διασυνδεθεί με συμβατές PLC και ελεγκτές ρομπότ που υποστηρίζουν λειτουργικότητα master I/O Link — όχι μόνο συστήματα FANUC CNC.

Κρίσιμα Σημεία Εγκατάστασης

Οι παράμετροι πρέπει να φορτωθούν. Σε αντίθεση με ορισμένους οδηγούς, το biSV-40 απαιτεί την φόρτωση παραμέτρων σερβοκινητήρων από τον ελεγκτή CNC πριν λειτουργήσει. Μια μονάδα αντικατάστασης που παρέχεται κενή δεν θα λειτουργήσει απευθείας από το κουτί. Έχετε έτοιμο το αντίγραφο ασφαλείας των παραμέτρων του μηχανήματος πριν ξεκινήσετε την αντικατάσταση.

Η διευθυνσιοδότηση κόμβου είναι υποχρεωτική. Κάθε biSV-40 στο δίκτυο I/O Link απαιτεί μια μοναδική διεύθυνση κόμβου. Ρυθμίστε τη διεύθυνση της μονάδας αντικατάστασης ώστε να ταιριάζει με αυτό που αναμένει η διαμόρφωση του CNC — λανθασμένη διευθυνσιοδότηση προκαλεί σφάλματα επικοινωνίας μεταξύ του οδηγού και του CNC.

Η αντιστοίχιση κινητήρα είναι κρίσιμη. Το H003 έχει ονομαστική ισχύ 13.6A. Αυτή είναι μια παραλλαγή χαμηλής εξόδου — η αντιστοίχισή του με έναν κινητήρα του οποίου το ονομαστικό ρεύμα υπερβαίνει αυτό το όριο προκαλεί σφάλματα υπερβολικού ρεύματος ή πρόωρη βλάβη του οδηγού. Επαληθεύστε το ονομαστικό ρεύμα του κινητήρα πριν παραγγείλετε.

H003 Εντός της Οικογένειας 6132

Αυτά δεν είναι εναλλάξιμα. Αντιστοιχίστε πάντα ακριβώς τον αρχικό αριθμό εξαρτήματος.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Γιατί αυτός ο οδηγός χρησιμοποιεί I/O Link αντί για FSSB όπως οι άλλοι άξονες σερβοκινητήρων;

Εξ ορισμού. Το biSV-40 κατασκευάστηκε για βοηθητικούς και απομακρυσμένους άξονες όπου η τοποθέτηση του οδηγού κοντά στον μηχανισμό είναι μηχανικά βολική. Το I/O Link χρησιμοποιεί την υπάρχουσα υποδομή καλωδίωσης I/O του μηχανήματος, η οποία έχει πολύ λιγότερο απαιτητικές απαιτήσεις δρομολόγησης καλωδίων από το FSSB. Αυτό το καθιστά πρακτικό για αλλαγείς παλετών, γεμιστήρες εργαλείων και περιστρεφόμενες τράπεζες που βρίσκονται μακριά από το κύριο ντουλάπι κίνησης.

Ε2: Χρειάζεται να δημιουργήσω αντίγραφο ασφαλείας των παραμέτρων πριν αντικαταστήσω ένα ελαττωματικό A06B-6132-H003;

Ναι. Οι παράμετροι σερβοκινητήρων — τιμές ρύθμισης άξονα, ρυθμίσεις τύπου κινητήρα, διεύθυνση κόμβου I/O Link — αποθηκεύονται στον ελεγκτή CNC, όχι στον ενισχυτή. Ένα επιβεβαιωμένο αντίγραφο ασφαλείας πριν από την αντικατάσταση αποτρέπει οποιονδήποτε κίνδυνο απώλειας δεδομένων και επιταχύνει την επαναλειτουργία. Εκτελέστε τη λειτουργία δημιουργίας αντιγράφων ασφαλείας παραμέτρων του ελεγκτή πριν ξεκινήσετε την αντικατάσταση.

Ε3: Τι πρέπει να ελεγχθεί πριν από την αντικατάσταση του ενισχυτή όταν εμφανίζει συναγερμό I/O Link;

Ελέγξτε τις συνδέσεις καλωδίων I/O Link τόσο στον ενισχυτή όσο και στον master, και επαληθεύστε ότι ο κινητήρας δεν είναι βραχυκυκλωμένος ή μηχανικά μπλοκαρισμένος — και τα δύο μπορούν να προκαλέσουν τους ίδιους συναγερμούς οδηγού όπως μια βλάβη ενισχυτή. Διαβάστε τον κωδικό συναγερμού από την οθόνη του ενισχυτή και αναζητήστε τον στον οδηγό αναφοράς συναγερμών της FANUC πριν παραγγείλετε αντικατάσταση. Το σφάλμα μπορεί να βρίσκεται στον κινητήρα ή στο καλώδιο, όχι στον οδηγό.

Ε4: Μπορεί το A06B-6132-H003 να συνδεθεί με συστήματα αυτοματισμού μη-FANUC;

Κατ' αρχήν ναι — το I/O Link υποστηρίζεται από ορισμένες PLC και ελεγκτές ρομπότ μη-FANUC. Στην πράξη, η συντριπτική πλειοψηφία των μονάδων biSV-40 χρησιμοποιείται σε περιβάλλοντα FANUC CNC. Επαληθεύστε τη συμβατότητα του πρωτοκόλλου I/O Link με την τεκμηρίωση του συγκεκριμένου συστήματος μη-FANUC πριν δεσμευτείτε.

Ε5: Το H003 ήταν η παραλλαγή στο μηχάνημά μας, αλλά αναφέρεται ως καταργημένο. Είναι ακόμα διαθέσιμο;

Η σειρά Beta i 6132 παραμένει ενεργή στην αγορά μεταχειρισμένων, επειδή μεγάλος αριθμός μηχανημάτων με βοηθητικούς άξονες biSV-40 εξακολουθούν να λειτουργούν. Τόσο νέα πλεονάζοντα όσο και ελεγμένα μεταχειρισμένα μονάδες κυκλοφορούν μέσω εξειδικευμένων καναλιών ανταλλακτικών FANUC. Επιβεβαιώστε συγκεκριμένα το H003 — τα H002 και H004 δεν είναι άμεσες υποκαταστάσεις.
