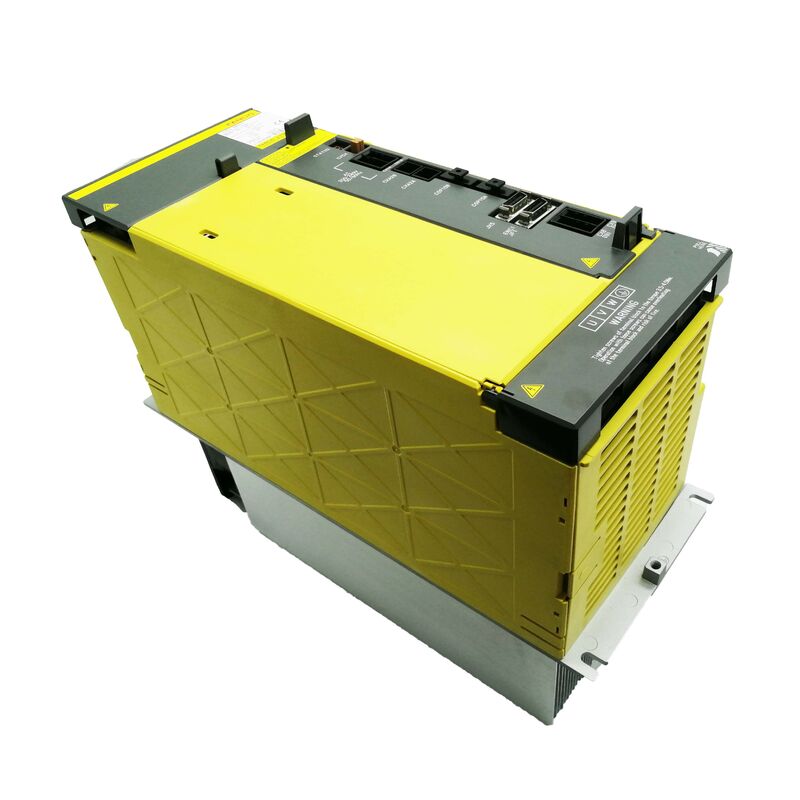

FANUC A06B-6127-H106 Ενισχυτής Σερβοκινητήρα Alpha i — AiSV-180HV Μονοαξονικός, Ονομαστικής 58A, για CNC Άξονες 400V Υψηλής Ροπής

Δεν είναι όλοι οι άξονες σε ένα μεγάλο κέντρο κατεργασίας ίδιοι. Ο άτρακτος φέρει το μεγαλύτερο μέρος του φορτίου κοπής, αλλά οι γραμμικοί άξονες — X, Y, Z σε ένα βαρύ γερανογέφυρα ή φρεζομηχανή βαρέως τύπου, ή η κύρια διαδρομή σε ένα μεγάλο τόρνο — απαιτούν σερβοενισχυτές που μπορούν να διατηρήσουν υψηλό συνεχή ρεύμα, ενώ χειρίζονται απότομες αιχμές επιτάχυνσης χωρίς σφάλμα. Αυτό ακριβώς είναι το λειτουργικό πλαίσιο για το οποίο σχεδιάστηκε ο A06B-6127-H106.

Ονομαζόμενος AiSV-180HV στην πλατφόρμα σερβοενισχυτών υψηλής τάσης Alpha i της FANUC, αυτός είναι ο μονοαξονικός ενισχυτής με το υψηλότερο ρεύμα στην οικογένεια 6127 HV. Η ονομαστική έξοδος 58A και η μέγιστη χωρητικότητα 180A τον τοποθετούν σε διαφορετική κατηγορία από τους μικρότερους διπλούς ενισχυτές H202 και H203 — οδηγεί έναν άξονα, αλλά τον οδηγεί δυναμικά, σε μηχανές που το χρειάζονται.

Διαθέτουμε τον A06B-6127-H106 σε καινούργια και μεταχειρισμένη (επιθεωρημένη) κατάσταση, έτοιμο για παγκόσμια αποστολή εντός 0–3 εργάσιμων ημερών.

Πού Εντάσσεται Αυτός ο Ενισχυτής: Εφαρμογές Μεγάλων Αξόνων, Υψηλής Ροπής

Η σειρά 6127 καταλαμβάνει μια συγκεκριμένη θέση στην αρχιτεκτονική των σερβοενισχυτών της FANUC: τριφασική είσοδος 400V, διεπαφή ελέγχου οπτικής ίνας FSSB, σχεδιασμένη για χρήση με συστήματα CNC 30i, 31i, 32i και 35i Model A. Εντός αυτής της οικογένειας, ο H106 είναι ο μονοαξονικός ενισχυτής στο ανώτερο άκρο της κλίμακας ρεύματος.

Οι μονοαξονικοί ενισχυτές (H1xx) συγκεντρώνουν την πλήρη χωρητικότητα οδήγησης σε ένα κανάλι κινητήρα. Δεν υπάρχει κοινή χρήση σταδίων ισχύος ή πόρων ελέγχου με έναν δεύτερο άξονα. Για μια μηχανή όπου ένας άξονας φέρει σημαντικό μηχανικό φορτίο — ο άξονας Z ενός μεγάλου κέντρου κατεργασίας, η κίνηση του τραπεζιού σε ένα βαρύ φρεζομηχανή βαρέως τύπου, ή ο κύριος άξονας τροφοδοσίας ενός συστήματος υψηλής αδράνειας — η μονοαξονική διαμόρφωση διασφαλίζει ότι η πλήρης ονομαστική χωρητικότητα είναι διαθέσιμη αποκλειστικά σε αυτόν τον άξονα.

Η ονομαστική τιμή μέγιστου ρεύματος 180A είναι ιδιαίτερα σχετική εδώ. Το μέγιστο ρεύμα καθορίζει πόσο γρήγορα μπορεί ο ενισχυτής να επιταχύνει ένα φορτίο υψηλής αδράνειας και πόσο δυναμικά μπορεί να αντισταθεί σε διαταραχές κατά την κοπή. Ένα μέγιστο ρεύμα 180A από έναν ενισχυτή ονομαστικής 58A σημαίνει ότι ο ενισχυτής μπορεί να παρέχει περίπου τρεις φορές τη συνεχή ονομαστική του τιμή σε σύντομες εκρήξεις — το είδος της εφεδρείας που διατηρεί έναν βαρύ άξονα ανταποκρινόμενο αντί για νωθρό υπό δυναμικές αλλαγές φορτίου.

Τεχνικές Προδιαγραφές

Η Σημασία του "Διακοπείσα" — και Γιατί Έχει Σημασία για την Προμήθεια

Η FANUC έχει επίσημα διακόψει την παραγωγή του A06B-6127-H106. Η σειρά 6127 HV έχει αντικατασταθεί από τη σειρά δεύτερης γενιάς 6290 HV, η οποία καλύπτει τον ίδιο χώρο εφαρμογών 400V με ενημερωμένα ηλεκτρονικά και ευρύτερη συμβατότητα ελέγχου.

Στην πράξη, αυτό σημαίνει ότι η προμήθεια νέων-παλαιών αποθεμάτων (NOS) έχει γίνει η κύρια οδός για μονάδες αντικατάστασης αντί για απευθείας εργοστασιακή προμήθεια. Δεν σημαίνει ότι ο ενισχυτής έχει εξαφανιστεί από την αγορά — σημαντικά αποθέματα παραμένουν διαθέσιμα μέσω εξειδικευμένων βιομηχανικών διανομέων και προμηθευτών MRO παγκοσμίως — αλλά εισάγει μια μεταβλητή: η διαθεσιμότητα κυμαίνεται και η δεξαμενή γνήσιων αχρησιμοποίητων πρωτότυπων μονάδων θα συρρικνώνεται μόνο με την πάροδο του χρόνου.

Για τους μηχανικούς συντήρησης που διαχειρίζονται μεγάλα CNC περιουσιακά στοιχεία που χρησιμοποιούν αυτόν τον ενισχυτή, ο υπολογισμός προμήθειας αλλάζει. Μια μεταχειρισμένη, δοκιμασμένη μονάδα μπορεί να είναι η πρακτική επιλογή σήμερα. Αλλά αν η εν λόγω μηχανή είναι ένα μακροπρόθεσμο παραγωγικό περιουσιακό στοιχείο χωρίς προγραμματισμένη διαδρομή αναβάθμισης, η εξασφάλιση ενός εφεδρικού νέου μονάδας τώρα, ενώ υπάρχει απόθεμα, είναι μια απόφαση που αξίζει να ληφθεί πριν η διαθεσιμότητα γίνει περιοριστικός παράγοντας.

H106 έναντι Άλλων Ενισχυτών 6127 HV: Επιλογή της Σωστής Ονομαστικής Τιμής Ρεύματος

Η σειρά 6127 καλύπτει ένα ευρύ φάσμα μονοαξονικών και διπλού άξονα διαμορφώσεων. Εντός της μονοαξονικής σειράς (H1xx), η βασική διάκριση είναι η χωρητικότητα ρεύματος, η οποία αντιστοιχεί στο μέγεθος του σερβοκινητήρα που οδηγείται:

Ο H102 καλύπτει το χαμηλότερο άκρο στα 10A ονομαστικής (AiSV-10HV), κατάλληλος για μικρότερους κινητήρες υψηλής τάσης σε λιγότερο απαιτητικούς άξονες. Προχωρώντας προς τα πάνω μέσω των H103 (20A), H104 (40A), H105 (80A), ο H106 στα 58A βρίσκεται στην άνω-μεσαία κατηγορία — αλλά αυτό είναι 58A συνεχές, με διαθέσιμο μέγιστο 180A. Το 180 στην ονομασία του μοντέλου του ενισχυτή (AiSV-180HV) αναφέρεται σε αυτήν την τιμή αιχμής, όχι στη συνεχή ονομαστική τιμή.

Αυτή η διάκριση έχει σημασία κατά τη διασταύρωση συμβατότητας με τον κινητήρα της μηχανής σας. Το κλειδί είναι πάντα το συνεχές ονομαστικό ρεύμα του κινητήρα και η απαίτηση για μέγιστο ρεύμα. Εάν η εφαρμογή σας αρχικά προέβλεπε έναν H106, χρειάζεστε έναν H106. Ούτε μια χαμηλότερη ούτε μια υψηλότερη ονομαστική παραλλαγή εντός της οικογένειας δεν μπορεί να υποκατασταθεί χωρίς αλλαγές παραμέτρων και, κυρίως, χωρίς επαλήθευση ότι το συνεχές ρεύμα του νέου ενισχυτή ταιριάζει με αυτό που απαιτούν ο κινητήρας και η εφαρμογή.

Επιλογές Κατάστασης

Καινούργιες (αχρησιμοποίητες) μονάδες προέρχονται από πρωτότυπο απόθεμα παραγωγής FANUC. Δεδομένης της διακοπείσας κατάστασης αυτού του προϊόντος, οι γνήσιες νέες μονάδες είναι όλο και πιο σπάνιες. Όλες οι νέες μονάδες φέρουν εγγύηση 12 μηνών από τις εγκαταστάσεις μας.

Μεταχειρισμένες (επιθεωρημένες) μονάδες έχουν εξεταστεί λειτουργικά και φέρουν εγγύηση 3 μηνών. Για εγκαταστάσεις όπου το κόστος διακοπής λειτουργίας δικαιολογεί ένα εφεδρικό λειτουργικό έναντι ενός πριμ για την κατάσταση, μια δοκιμασμένη μεταχειρισμένη μονάδα είναι μια πρακτική και άμεση λύση. Και οι δύο καταστάσεις αποστέλλονται σε αρχική συσκευασία.

Παραγγελία, Πληρωμή & Αποστολή

Παγκόσμια αποστολή μέσω DHL και FedEx. Οι περισσότερες παραγγελίες φεύγουν από τις εγκαταστάσεις μας εντός 0 έως 3 εργάσιμων ημερών μετά την επιβεβαίωση πληρωμής. Διατίθεται συνδυασμένη αποστολή για παραγγελίες πολλαπλών ειδών.

Επιλογές πληρωμής:

• Τραπεζική Μεταφορά (T/T) — αποδεκτή για όλες τις αξίες παραγγελίας
• PayPal — για παραγγελίες έως 500 $
• Western Union — αποδεκτή για όλες τις αξίες παραγγελίας

Οι εισαγωγικοί δασμοί και οι τοπικοί φόροι στον προορισμό είναι ευθύνη του αγοραστή. Επικοινωνήστε μαζί μας πριν από την παραγγελία εάν χρειάζεστε εκτίμηση κόστους μεταφοράς για τη συγκεκριμένη χώρα σας.

Εγγύηση & Επιστροφές

Επιστροφές γίνονται δεκτές όταν μια μονάδα φτάνει κατεστραμμένη, ελλιπής, ή όχι όπως περιγράφεται — ή αποδεικνύεται μη λειτουργική εντός 4 ημερών από την παραλαβή. Τα αντικείμενα πρέπει να επιστραφούν στην αρχική τους κατάσταση με την ετικέτα εγγύησης άθικτη. Το κόστος επιστροφής βαραίνει τον αγοραστή.

Οι βλάβες που προκύπτουν από λανθασμένη εγκατάσταση, ακατάλληλη διαμόρφωση παραμέτρων, ασυμβατότητα κινητήρα, ή φυσική ζημιά μετά την παράδοση δεν καλύπτονται από την εγγύηση.

Συχνές Ερωτήσεις

Ε1: Τι είδους μηχανή χρησιμοποιεί συνήθως τον A06B-6127-H106;

Αυτός ο ενισχυτής βρίσκεται συχνότερα σε κέντρα κατεργασίας CNC μεγάλου μεγέθους, βαριά φρεζομηχανή βαρέως τύπου, μεγάλες γραμμές τόρνου και συστήματα παραγωγής με υψηλό φορτίο άξονα, κατασκευασμένα γύρω από ελεγκτές CNC FANUC 30i ή 31i. Η ονομαστική τιμή συνεχούς ρεύματος 58A / μέγιστου ρεύματος 180A είναι κατάλληλη για σερβοκινητήρες που οδηγούν άξονες με σημαντική μηχανική αδράνεια ή υψηλή αντίσταση κοπής — καταστάσεις όπου ένας ενισχυτής με χαμηλότερη ονομαστική τιμή ρεύματος θα παρουσίαζε σφάλμα υπό απαιτήσεις μέγιστου φορτίου ή θα λειτουργούσε πολύ κοντά στο συνεχές όριό του για να παρέχει επαρκή θερμική εφεδρεία. Η είσοδος 400V τον τοποθετεί επίσης σταθερά σε ευρωπαϊκού προτύπου και βιομηχανικές εγκαταστάσεις υψηλών προδιαγραφών, αντί για τυπικά εργαστήρια 200V.

Ε2: Ο ενισχυτής αναφέρεται ως διακοπείσα — κατασκευάζεται ακόμα κάπου;

 Όχι. Η FANUC έχει τερματίσει την παραγωγή του A06B-6127-H106 και της ευρύτερης σειράς 6127. Αυτό που παραμένει στην αγορά είναι ένας συνδυασμός γνήσιων μονάδων νέων-παλαιών αποθεμάτων (NOS) που διατηρούνται από διανομείς, μεταχειρισμένων πλεονασμάτων που ανακτώνται από ανακαινίσεις μηχανών και επισκευασμένων/ανταλλακτικών μονάδων. Καμία από αυτές δεν προέρχεται από τρέχουσα παραγωγή. Η πλατφόρμα διαδοχής για νέες εγκαταστάσεις είναι η σειρά A06B-6290, αλλά αυτό ισχύει μόνο για μηχανές που επαναεξοπλίζονται ή αναβαθμίζονται — για μια μηχανή που λειτουργεί επί του παρόντος με 6127-H106 σε περιβάλλον 30i/31i, η άμεση αντικατάσταση είναι ακόμα ένας H106.

Ε3: Μπορεί ο A06B-6127-H106 να χρησιμοποιηθεί με τροφοδοτικό 480V, ή είναι αυστηρά μονάδα 400V;

 Η προδιαγραφή για την κύρια είσοδο ισχύος καλύπτει 400V AC έως 480V AC τριφασική με επιτρεπόμενη απόκλιση –15% έως +10%. Αυτό σημαίνει ότι ο ενισχυτής είναι τεχνικά συμβατός με τροφοδοτικά σε αυτό το εύρος — συστήματα 400V τυπικά στην Ευρώπη και μέρη της Ασίας, καθώς και τροφοδοτικά 480V που βρίσκονται συχνά σε βιομηχανικές εγκαταστάσεις της Βόρειας Αμερικής. Η τάση του κυκλώματος ελέγχου παρέχεται ξεχωριστά στα 200–240V μονοφασική, η οποία επίσης καλύπτει και τα δύο πρότυπα μονοφασικής τάσης 200V και 240V. Πριν συνδέσετε σε οποιοδήποτε τροφοδοτικό, επιβεβαιώστε ότι τόσο η κύρια τάση όσο και η τάση ελέγχου ταιριάζουν με τις προδιαγραφές και εμπίπτουν στην καθορισμένη ζώνη ανοχής.

Ε4: Η μηχανή μου εμφανίζει συναγερμό σερβοκινητήρα στον άξονα που λειτουργεί με αυτόν τον ενισχυτή. Πώς μπορώ να προσδιορίσω εάν ο ίδιος ο H106 είναι ελαττωματικός πριν παραγγείλω αντικατάσταση;

Η συστηματική διάγνωση έχει σημασία εδώ, ιδιαίτερα δεδομένου του κόστους αυτού του ενισχυτή. Ξεκινήστε ελέγχοντας εάν το CNC αναφέρει τον συναγερμό ως σφάλμα υλικού στον συγκεκριμένο άξονα (υπερβολικό ρεύμα ενισχυτή, σφάλμα IPM, ή απώλεια επικοινωνίας σε αυτόν τον άξονα FSSB) έναντι σφάλματος κινητήρα ή κωδικοποιητή. Εάν ο συναγερμός είναι σφάλμα IPM ή τρανζίστορ εξόδου, ο ενισχυτής είναι η πιο πιθανή αιτία. Ωστόσο, επιθεωρήστε επίσης τα καλώδια τροφοδοσίας του κινητήρα για ζημιά μόνωσης ή βραχυκυκλώματα — ένα σφάλμα περιέλιξης κινητήρα μπορεί να καταστρέψει έναν νέο ενισχυτή εάν εγκατασταθεί χωρίς πρώτα να ελεγχθεί το φορτίο. Μετρήστε την αντίσταση περιέλιξης του κινητήρα και την αντίσταση μόνωσης προς τη γείωση (ιδανικά >1MΩ στα 500V DC) πριν τοποθετήσετε έναν ενισχυτή αντικατάστασης. Εάν το CNC αναφέρει σφάλμα επικοινωνίας FSSB ειδικά για αυτόν τον άξονα, ελέγξτε τη σύνδεση καλωδίου οπτικής ίνας μεταξύ του CNC και του ενισχυτή πριν καταλήξετε ότι ο ενισχυτής είναι ελαττωματικός.

Ε5: Είναι απαραίτητο να επαναφορτωθούν οι παράμετροι σερβοκινητήρα κατά την εγκατάσταση ενός αντικαταστάτη H106;

 Στις περισσότερες περιπτώσεις, ναι. Κατά την αντικατάσταση μιας μονάδας ενισχυτή σε ένα σύστημα 30i/31i, το CNC πρέπει να αναγνωρίσει τον νέο ενισχυτή στο δίαυλο FSSB και να επιβεβαιώσει την ανάθεση του άξονα. Εάν η μηχανή χρησιμοποιεί απόλυτο κωδικοποιητή θέσης, η απόλυτη θέση αναφοράς θα χαθεί συνήθως και θα πρέπει να αποκατασταθεί μετά την τοποθέτηση και την τροφοδοσία του ενισχυτή. Οι παράμετροι ρύθμισης σερβοκινητήρα που είναι αποθηκευμένες στο CNC (όχι στον ίδιο τον ενισχυτή) διατηρούνται γενικά — βρίσκονται στη μη πτητική μνήμη του CNC — αλλά συνιστάται έντονα η δημιουργία αντιγράφων ασφαλείας του αρχείου παραμέτρων του CNC πριν από οποιαδήποτε αντικατάσταση υλικού. Σε ορισμένες διαμορφώσεις, μπορεί να χρειαστεί να επιβεβαιωθούν ή να εισαχθούν εκ νέου παράμετροι αρχικοποίησης ειδικές για τον ενισχυτή. Ανατρέξτε στην τεκμηρίωση συντήρησης του κατασκευαστή της μηχανής ή στο εγχειρίδιο FANUC B-65282 για τη συγκεκριμένη διαδικασία που ισχύει για τη γενιά ελέγχου σας.
