FANUC A06B-6127-H102 | Μονάδα σέρβο μονού άξονα Alpha i HV AiSV-10HV — 10A / 400–480V / FSSB / HRV2+HRV3

Ενιαίος Άξονας, Ακριβώς η χωρητικότητα που απαιτείται

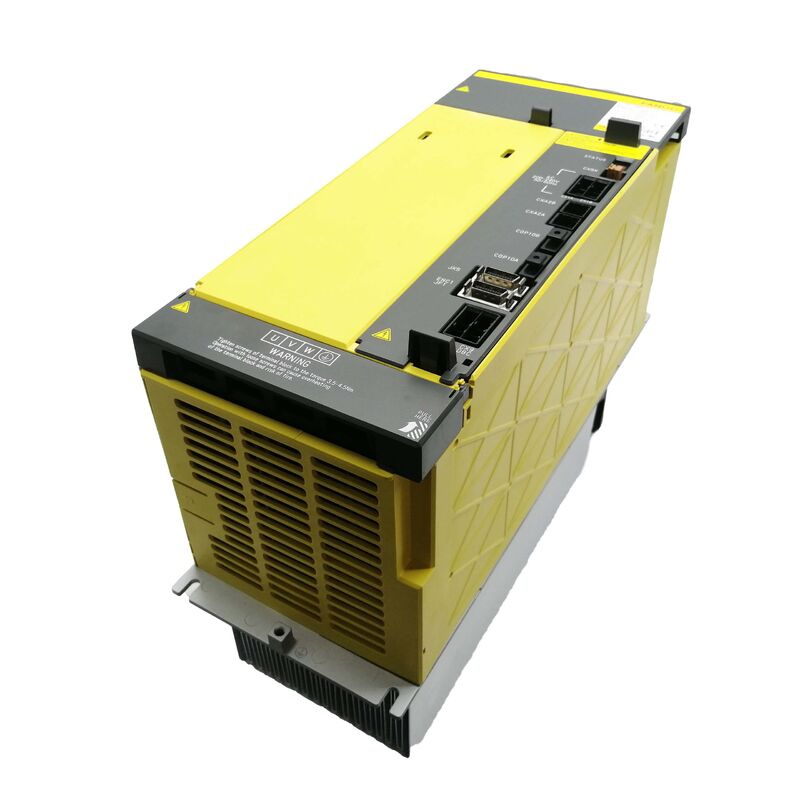

Το A06B-6127-H102 είναι η βασική μονάδα στη σειρά σερβομηχανισμών μονού άξονα Alpha i HV της FANUC — το AiSV-10HV σε πλατφόρμα 400V. Ο λόγος που υπάρχει μαζί με το H202 διπλού άξονα (το οποίο επίσης εκτελεί 10A ανά κανάλι) είναι απλός: δεν ξεκινά τη ζωή κάθε ζεύγος αξόνων που καταλήγει σε ντουλάπι CNC ταυτόχρονα στο ίδιο τμήμα του ντουλαπιού.

Όταν ένα μηχάνημα τοποθετεί έναν άξονα 400 V σε ένα απομακρυσμένο τμήμα ντουλαπιού - μια περιστροφική κεφαλή άξονα Β, μια ουρά μετάδοσης κίνησης, έναν τέταρτο άξονα σε μια απομονωμένη υποπλάκα - μια μονάδα διπλού άξονα σπαταλά το μισό υλικό και το κόστος της. Το H102 ανταποκρίνεται στην πραγματική ανάγκη: ένα σερβοκάναλο με διεύθυνση FSSB, ονομαστική 10Α, στην πλατφόρμα 400V. Όταν αργότερα το μηχάνημα προσθέσει έναν άλλο άξονα σε αυτή τη θέση, το H102 παραμένει αμετάβλητο. ο νέος άξονας αποκτά τη δική του ενότητα.

Όπως κάθε μονάδα της σειράς 6127, το H102 συνδέεται με τον κοινόχρηστο δίαυλο DC που παρέχεται από τη μονάδα τροφοδοσίας aiPS-HV και επικοινωνεί με το CNC μέσω καλωδίου οπτικών ινών FSSB. Η διεύθυνση FSSB της μονάδας εκχωρείται στις παραμέτρους άξονα του CNC. Υποστηρίζεται ο διανυσματικός έλεγχος υψηλής απόκρισης HRV2 και HRV3 — οι ίδιοι αλγόριθμοι ελέγχου που διατίθενται σε μονάδες μεγαλύτερου ρεύματος στην ίδια οικογένεια.

H102 στο 6127 Single-Axis Range

Όλες οι παραλλαγές H1xx μονού άξονα βρίσκονται στην ίδια πλατφόρμα 400V και μοιράζονται τον ίδιο δίαυλο ντουλαπιών. Η αντικατάσταση πρέπει να ταιριάζει με το αρχικό H102 — τοποθέτηση υψηλότερου κόστους απορριμμάτων μονάδας. δεν υπάρχει επιλογή χαμηλότερης βαθμολογίας σε αυτήν την οικογένεια

Βασικές Προδιαγραφές

H102 vs H202 — Όχι μια απλή ανταλλαγή

Το H202 είναι η μονάδα διπλού άξονα 10A/10A. Η βαθμολογία ανά κανάλι είναι πανομοιότυπη, αλλά το υλικό διαφέρει: το H202 έχει δύο εκχωρήσεις αξόνων FSSB, δύο σετ συνδέσεων ισχύος κινητήρα και μια ευρύτερη φυσική μορφή. Η αντικατάσταση ενός H102 με ένα H202 απαιτεί την εκ νέου καλωδίωση των συνδέσεων του κινητήρα και την εκ νέου αντιστοίχιση της αντιστοίχισης αξόνων FSSB στις παραμέτρους CNC. Αυτή δεν είναι ποτέ μια απλή ανταλλαγή. Αντικαταστήστε τον ακριβή αριθμό ανταλλακτικού.

Σημειώσεις Συντήρησης

Δύο πρακτικά σημεία συντήρησης για αυτήν την ενότητα:

Ανεμιστήρας ψύξης: Η φθορά του ρουλεμάν ανεμιστήρα είναι ένας γνωστός μηχανισμός φθοράς στη σειρά 6127. Οι ηχητικές αλλαγές στον θόρυβο του ανεμιστήρα — τρίξιμο, διακοπτόμενο στύψιμο, μειωμένη ταχύτητα — αποτελούν έγκαιρη προειδοποίηση. Ένας αποτυχημένος ανεμιστήρας οδηγεί σε θερμική διακοπή λειτουργίας. Οι βοηθητικές μονάδες άξονα, όπως το H102, μερικές φορές συγκεντρώνουν ώρες λειτουργίας χωρίς να δίνεται η ίδια προσοχή στη συντήρηση στους κινητήρες πρωτεύοντος άξονα.

Καλώδιο ινών FSSB: Τα καλώδια FSSB βοηθητικού άξονα συχνά δρομολογούνται σε μεγαλύτερες διαδρομές με περισσότερα σημεία κάμψης. Η μόλυνση των ακραίων όψεων του οπτικού βύσματος ή η φυσική ζημιά του καλωδίου είναι πιο συχνές αιτίες συναγερμών επικοινωνίας FSSB σε βοηθητικούς άξονες παρά σε κύριους άξονες με μικρότερες διαδρομές καλωδίων.

FAQ

Ε1: Το H102 και το H202 λειτουργούν και τα δύο 10A στα 400V — ποια είναι η πραγματική διαφορά;

Το H102 είναι μονοαξονικό (ένα κανάλι μετάδοσης κίνησης, ένας κινητήρας). Το H202 είναι διπλού άξονα (δύο κανάλια στα 10Α το καθένα, δύο κινητήρες). Το υλικό είναι διαφορετικό, οι εκχωρήσεις αξόνων FSSB διαφέρουν και η καλωδίωση του κινητήρα είναι διαφορετική. Η αντικατάσταση ενός H102 με ένα H202 απαιτεί επανακαλωδίωση και αλλαγές παραμέτρων FSSB — ποτέ ένα απλό drop-in. Αντικαταστήστε όπως-για-όμοιο.

Ε2: Μπορούν οι μονάδες H102 και H202 να μοιράζονται την ίδια μονάδα τροφοδοσίας aiPS-HV;

Ναί. Το aiPS-HV τροφοδοτεί ολόκληρο τον δίαυλο DC του σερβομηχανισμού, ανεξάρτητα από το εάν οι μεμονωμένες μονάδες είναι H1xx ενός άξονα ή H2xx διπλού άξονα. Το μέγεθος της τροφοδοσίας ήταν κατά το χρόνο κατασκευής της μηχανής για τη συνολική ζήτηση ισχύος άξονα. Οι μονάδες H102 και H202 συνυπάρχουν στον ίδιο δίαυλο χωρίς πρόβλημα.

Ε3: Μπορεί το H102 να αντικατασταθεί από το A06B-6290-H102 δεύτερης γενιάς;

Κατ 'αρχήν, το 6290-H102 είναι ο καθορισμένος διάδοχος για την ίδια εφαρμογή μονού άξονα 400V, 10A. Ωστόσο, η συμβατότητα εξαρτάται από το επίπεδο λογισμικού του CNC — η σειρά 6290 σχεδιάστηκε για μεταγενέστερες γενιές CNC (0i-MD, 31i-B και νεότερες). Οι μηχανές που εκτελούν 30i ή 31i Μοντέλο Α ​​μπορεί να δέχονται μονάδες δίσκου 6290 με προσαρμογές παραμέτρων ή όχι. Η ασφαλέστερη αντικατάσταση για ένα μηχάνημα 6127-H102 είναι ένα πανομοιότυπο A06B-6127-H102 μέχρι να επιβεβαιωθεί μια επίσημη διαδρομή αναβάθμισης.

Ε4: Ποιους σερβοκινητήρες προορίζεται να κινήσει το H102;

Μικροί σερβοκινητήρες Alpha i HV με ονομαστικό ρεύμα ή κάτω από 10A — άξονες τοποθέτησης ακριβείας, περιστροφικοί άξονες και άξονες βοηθητικών λειτουργιών σε μεγάλα συστήματα CNC 400V. Ο συγκεκριμένος τύπος κινητήρα ορίζεται στην παράμετρο άξονα του CNC (παράμετρος τύπου σερβοκινητήρα Αρ. 2020). Επιβεβαιώστε ότι οι εγκατεστημένες παράμετροι προσδιορίζουν τον τύπο κινητήρα για τον οποίο είχε διαμορφωθεί αρχικά το H102.

Ε5: Ποια σημάδια δείχνουν ότι αυτή η ενότητα μπορεί να πλησιάζει σε αποτυχία;

Ανεμιστήρας ψύξης: οι ηχητικές αλλαγές στο θόρυβο (τρόχισμα, διαλείπουσα, μειωμένη ταχύτητα) υποδεικνύουν φθορά του ρουλεμάν. LED μπροστινού πίνακα: η επίμονη ένδειξη συναγερμού απαιτεί διερεύνηση ακόμα κι αν ο άξονας εξακολουθεί να λειτουργεί. Ορατός αποχρωματισμός ή σημάδια εγκαύματος γύρω από τους συνδετήρες ή την ψύκτρα υποδηλώνουν προηγούμενη θερμική καταπόνηση. Υποδοχές ινών FSSB: επιθεωρήστε για σκόνη ή μόλυνση, η οποία υποβαθμίζει την ποιότητα του οπτικού σήματος προτού προκληθούν άμεσες βλάβες επικοινωνίας.
