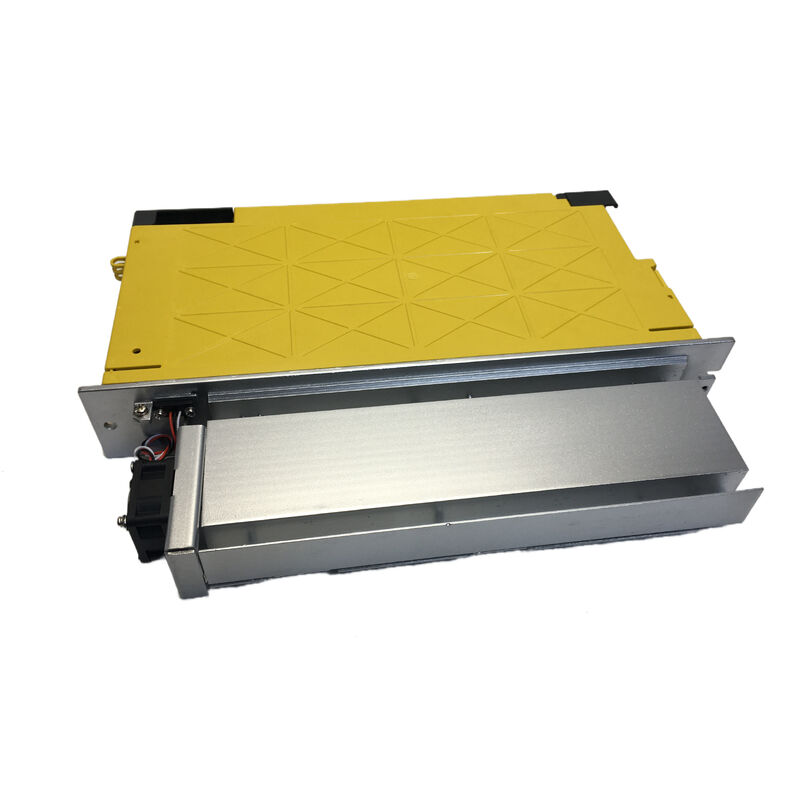

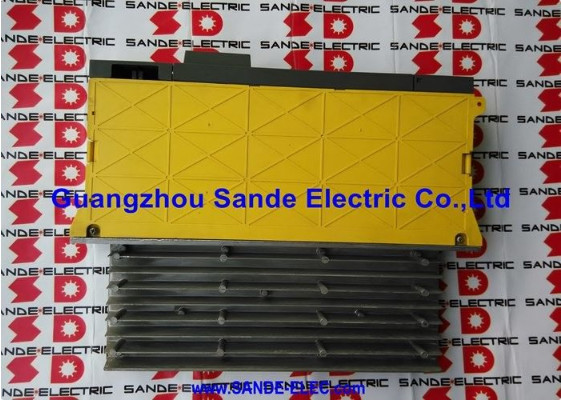

Μονάδα Ενισχυτή Σερβοκινητήρα AC FANUC A06B-6114-H304

Σειρά Alpha i | SVM3-20/20/40i | Τριών Αξόνων | Διεπαφή FSSB | 9,5 kW

Τρεις Άξονες, Μία Μονάδα, Μηδενικοί Συμβιβασμοί

Η λειτουργία τριών σερβοκινητήρων από μία μόνο μονάδα οδηγού είναι μια κομψή λύση — λιγότερες θέσεις στο ντουλάπι, λιγότερες συνδέσεις τροφοδοσίας, λιγότερα πιθανά σημεία αστοχίας στην καλωδίωση μεταξύ των μονάδων. Το FANUC A06B-6114-H304 είναι η μεγαλύτερη μονάδα ενισχυτή σερβοκινητήρα τριών αξόνων της σειράς Alpha i, το SVM3-20/20/40i, και είναι η επιλογή όταν δύο μικρότεροι άξονες και ένας άξονας υψηλότερου ρεύματος πρέπει να μοιράζονται ένα ενιαίο συμπαγές περίβλημα εντός μιας στοίβας οδηγών FANUC.

Αυτή η μονάδα ανήκει στη γενιά ενισχυτών Alpha i A06B-6114 — τη σειρά i μετά το 2004 που αντικατέστησε τις μονάδες FSSB Alpha πρώτης γενιάς — και συνδέεται με τους ελεγκτές CNC FANUC μέσω επικοινωνίας οπτικών ινών FSSB (Fanuc Servo Serial Bus). Έχει βρεθεί σε λειτουργία σε κέντρα κατεργασίας, κέντρα περιστροφής, μηχανές EDM και ρομποτικά συστήματα που βασίζονται στις οικογένειες ελέγχου FANUC 0i, 16i, 18i, 21i, 30i, 31i και 32i.

Τεχνικές Προδιαγραφές

Η Αρχιτεκτονική Ρεύματος 20/20/40 — Πρακτική Σημασία

Η ονομασία "20/20/40" στο όνομα της μονάδας λέει ολόκληρη την ιστορία του φορτίου. Δύο άξονες μοιράζονται πανομοιότυπες μονάδες τρανζίστορ 20A — καθεμία παρέχει συνεχή ονομαστική έξοδο 6,5A — ενώ ο τρίτος άξονας φέρει μονάδα τρανζίστορ 50A και ονομαστική έξοδο 13A. Αυτή η ασύμμετρη διάταξη είναι σκόπιμη. Σε ένα τυπικό κέντρο κατεργασίας τριών αξόνων, τα δύο μικρότερα κανάλια χειρίζονται ελαφρύτερους άξονες τροφοδοσίας (συνήθως X και Y) ενώ ο μεγαλύτερος άξονας N οδηγεί έναν βαρύτερο άξονα όπως ο Z, ο οποίος πρέπει να υπερνικήσει τη βαρύτητα και το βάρος του εργαλείου υπό πλήρες φορτίο κοπής.

Οι κατασκευαστές μηχανών και οι αναβαθμιστές CNC καθορίζουν συστηματικά το H304 έναντι του μικρότερου SVM3-20/20/20i (A06B-6114-H303) ακριβώς όταν ένας άξονας σε μια ομάδα τριών αξόνων λειτουργεί σταθερά υπό υψηλότερη απαίτηση ροπής. Η σωστή ανάθεση του καναλιού ρεύματος — σύνδεση του άξονα υψηλότερου φορτίου στο κανάλι N — είναι ένα από τα πρώτα βήματα εγκατάστασης που καθορίζει εάν η μονάδα λειτουργεί εντός του θερμικού της ορίου κατά τη διάρκεια μιας βάρδιας.

FSSB: Γιατί η Επικοινωνία Οπτικών Ινών Αλλάζει το Ντουλάπι Οδηγού

Το Fiber Optic Servo Serial Bus της FANUC δεν είναι απλώς ένας διαφορετικός σύνδεσμος — είναι μια θεμελιωδώς διαφορετική προσέγγιση στη διαδρομή σήματος μεταξύ του ελεγκτή CNC και της μονάδας οδηγού.

Η παραδοσιακή καλωδίωση διεπαφής σερβοκινητήρα μεταφέρει ψηφιακές εντολές θέσης και ταχύτητας υψηλής ταχύτητας μέσω καλωδίων σήματος χαλκού που διατρέχουν παράλληλα με καλώδια τροφοδοσίας κινητήρα υψηλού ρεύματος. Αυτή η φυσική εγγύτητα δημιουργεί ευκαιρίες για σύζευξη θορύβου, η οποία εμφανίζεται ως σφάλματα παρακολούθησης, συναγερμοί κωδικοποιητή και διαλείποντα σφάλματα άξονα που είναι διαβόητα δύσκολο να εντοπιστούν και να διορθωθούν.

Το FSSB αντικαθιστά τη διαδρομή σήματος χαλκού με οπτική ίνα. Το φως είναι άνοσο στην ηλεκτρομαγνητική παρεμβολή — το ντουλάπι οδηγού μπορεί να μεταφέρει κιλοβάτ μεταγωγικού ρεύματος κινητήρα μέσω παρακείμενων καλωδίων χωρίς κανένα κίνδυνο αυτός ο θόρυβος να φτάσει στα σήματα ελέγχου. Το αποτέλεσμα είναι ένα σύστημα σερβοκινητήρα που λειτουργεί καθαρά σε ηλεκτρικά εχθρικά περιβάλλοντα: δίπλα σε οδηγούς ατράκτου, κοντά σε εξοπλισμό συγκόλλησης, στο ίδιο ντουλάπι με μετατροπείς συχνότητας.

Η σύνδεση οπτικών ινών υποστηρίζει επίσης τον έλεγχο ταχύτητας υψηλής ανάλυσης (HRV) της FANUC — τη λειτουργία σε επίπεδο υλικολογισμικού που αυξάνει τον ρυθμό δειγματοληψίας του βρόχου ταχύτητας και σφίγγει το εύρος ζώνης ελέγχου ταχύτητας. Το HRV γίνεται διαθέσιμο μόλις δημιουργηθεί ο σύνδεσμος FSSB στον σωστό κύκλο επικοινωνίας.

Συμβατοί Ελεγκτές CNC

Το A06B-6114-H304 τεκμηριώνεται στους πίνακες διαμόρφωσης ενισχυτών σερβοκινητήρα FSSB της FANUC για χρήση με τις ακόλουθες σειρές CNC:

• Σειρά FANUC 0i (όλες οι παραλλαγές, συμπεριλαμβανομένων των 0i-MB, 0i-MD, 0i-MF)
• Σειρά FANUC 15i
• Σειρά FANUC 16i / 160i
• Σειρά FANUC 18i / 180i
• Σειρά FANUC 21i / 210i
• Σειρά FANUC 30i / 300i / 300is
• Σειρά FANUC 31i / 310i / 310is
• Σειρά FANUC 32i / 320i / 320is
• Ελεγκτές Ρομπότ FANUC (R-30iA και συμβατές γενιές)

Η μονάδα υποστηρίζει επίσης σερβοκινητήρες FANUC σειράς Beta στα κανάλια L και M, σύμφωνα με το εγχειρίδιο περιγραφής σερβοκινητήρων σειράς Beta (B-65232EN). Για κινητήρες σειράς Alpha i και στα τρία κανάλια — συμπεριλαμβανομένων των αi4/4000 έως αi8/3000i — το H304 είναι η τυπική αντιστοίχιση.

Μέσα στη Μονάδα: Τι είναι Επισκευάσιμο

Το A06B-6114-H304 είναι ένα ενιαίο περίβλημα που περιέχει δύο διακριτές συναρμολογήσεις πλακετών συν την ενότητα τροφοδοσίας. Η πλακέτα καλωδίωσης (A16B-2203-0680) χειρίζεται τη διεπαφή τροφοδοσίας. η πλακέτα ελέγχου FSSB (A16B-2101-004x) διαχειρίζεται την επικοινωνία οπτικών ινών και τη λογική ελέγχου του άξονα. Καμία από τις πλακέτες PCB δεν είναι διαθέσιμη ως ξεχωριστό ανταλλακτικό — είναι αναπόσπαστο μέρος της μονάδας.

Τι είναι διαθέσιμο ξεχωριστά και επισκευάσιμο χωρίς πλήρη αντικατάσταση μονάδας:

• Μεμονωμένες μονάδες τρανζίστορ IGBT (οι μονάδες 20A και 50A)
• Εσωτερικός ανεμιστήρας ψύξης
• Μπαταρία (για διατήρηση θέσης απόλυτου κωδικοποιητή)
• Ασφάλειες άξονα

Για τις περισσότερες αστοχίες πεδίου — μια μεμονωμένη μονάδα τρανζίστορ που έχει καεί από σφάλμα κινητήρα, ένας υποβαθμισμένος ανεμιστήρας ψύξης — η επισκευή σε επίπεδο εξαρτήματος είναι τόσο δυνατή όσο και οικονομικά αποδοτική. Οι πλήρεις αστοχίες πλακέτας συνήθως ωθούν την οικονομία προς την ανταλλαγή ή την πλήρη ανακατασκευή της μονάδας.

Σημείωση για την Παραλλαγή με Κατάληξη #N

Το A06B-6114-H304#N είναι η ίδια μονάδα με μια ελαφρώς διαφορετική κατάληξη που υποδεικνύει μια λεπτομέρεια διαμόρφωσης (συνήθως σχετίζεται με τον τύπο του συνδέσμου ανάδρασης ή τη διαμόρφωση εφεδρικής μπαταρίας για τον κωδικοποιητή). Για σκοπούς παραγγελίας και συμβατότητας, το βασικό H304 και το H304#N είναι λειτουργικά ισοδύναμα σε όλες τις υποστηριζόμενες οικογένειες ελέγχου CNC.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-6114-H304 και του A06B-6117-H304;

Και οι δύο είναι μονάδες SVM3-20/20/40i Alpha i τριών αξόνων με πανομοιότυπες ονομαστικές τιμές ρεύματος και την ίδια διεπαφή FSSB. Η διάκριση είναι η γενιά της πλακέτας ελέγχου: η σειρά A06B-6114 χρησιμοποιεί μια τυπική πλακέτα ελέγχου Alpha i, ενώ η σειρά A06B-6117 είναι εξοπλισμένη με μια πλακέτα ελέγχου ικανή για HRV (έλεγχος ταχύτητας υψηλής ανάλυσης) (A20B-2101-004x). Η πλακέτα HRV υποστηρίζει στενότερο εύρος ζώνης βρόχου ταχύτητας για εφαρμογές που απαιτούν πολύ ομαλή κίνηση χαμηλής ταχύτητας. Για τις περισσότερες τυπικές εφαρμογές κατεργασίας CNC, τα H304 και H317 αποδίδουν πανομοιότυπα — το HRV γίνεται ουσιαστικό κυρίως σε εφαρμογές κατεργασίας περιγράμματος και λείανσης υψηλής ακρίβειας.

Ε2: Μπορεί το A06B-6114-H304 να χρησιμοποιηθεί με παλαιότερες σειρές CNC FANUC Alpha (μη-i);

Όχι. Η σειρά A06B-6114 χρησιμοποιεί επικοινωνία οπτικών ινών FSSB, η οποία απαιτεί ελεγκτή CNC με δυνατότητα FSSB. Οι παλαιότερες σειρές CNC Alpha που χρησιμοποιούν διεπαφή χαλκού Τύπου Α ή Τύπου Β δεν μπορούν να επικοινωνήσουν με μονάδες FSSB. Εάν το μηχάνημα διαθέτει παλαιότερο έλεγχο FANUC, η σωστή γενιά ενισχυτή είναι η σειρά A06B-6079 (διεπαφή Τύπου Α) ή A06B-6080 (διεπαφή Τύπου Β), όχι η 6114.

Ε3: Πρέπει να συνδεθούν και οι τρεις άξονες — μπορούν τα αχρησιμοποίητα κανάλια αξόνων να παραμείνουν αποσυνδεδεμένα;

Εξαρτάται από τη διαμόρφωση του μηχανήματος. Εάν απαιτούνται μόνο δύο άξονες από μια μονάδα τριών αξόνων, οι ρυθμίσεις παραμέτρων της FANUC πρέπει να αντικατοπτρίζουν σωστά ποιοι άξονες είναι ενεργοί. Η αφήνοντας ένα κανάλι εντελώς αποσυνδεδεμένο χωρίς κατάλληλη διαμόρφωση παραμέτρων μπορεί να προκαλέσει συναγερμούς άξονα κατά την εκκίνηση. Στην πράξη, η μονάδα χρησιμοποιείται συνήθως σε μηχανήματα που απαιτούν πραγματικά τρεις άξονες από μία μόνο μονάδα. η χρήση μιας μονάδας δύο αξόνων για μια απαίτηση δύο αξόνων είναι η καθαρότερη λύση εάν το τρίτο κανάλι δεν χρειάζεται ποτέ.

Ε4: Τι προκαλεί συνήθως την αστοχία αυτής της μονάδας και αξίζει η επισκευή;

Οι πιο συνηθισμένοι τρόποι αστοχίας είναι η ζημιά στις μονάδες τρανζίστορ (που προκαλείται από βραχυκυκλώματα κινητήρα, γεγονότα υπερβολικού ρεύματος ή σφάλματα περιέλιξης κινητήρα) και η αστοχία του ανεμιστήρα ψύξης που οδηγεί σε θερμική ζημιά. Οι αστοχίες τρανζίστορ είναι επισκευές σε επίπεδο εξαρτήματος που κοστίζουν σημαντικά λιγότερο από την αντικατάσταση της μονάδας. Οι αστοχίες ανεμιστήρα, εάν εντοπιστούν νωρίς, είναι απλές αντικαταστάσεις που αποτρέπουν τη θερμική ζημιά που καθιστά μια μονάδα μη επισκευάσιμη. Οι συναγερμοί κωδικοποιητή που σχετίζονται με μπαταρίες είναι στοιχεία συντήρησης, όχι αστοχίες — η εφεδρική μπαταρία πρέπει να αντικαθίσταται προγραμματισμένα αντί αντιδραστικά.

Ε5: Η μονάδα αναφέρεται ως διακοπείσα — πόσο δύσκολη είναι η προμήθεια;

Η FANUC έχει διακόψει επίσημα τη σειρά A06B-6114, αλλά η εγκατεστημένη βάση είναι αρκετά μεγάλη ώστε μια υγιής δευτερογενής αγορά να συνεχίζει να προμηθεύει τόσο νέα-παλιά αποθέματα όσο και πιστοποιημένες ανακατασκευασμένες μονάδες. Τα προγράμματα ανταλλαγής — όπου μια ελαττωματική μονάδα αποστέλλεται και επιστρέφεται μια δοκιμασμένη ανακατασκευασμένη μονάδα — είναι η πιο συνηθισμένη διαδρομή προμήθειας και συνήθως φέρουν εγγυήσεις 12 μηνών. Οι χρόνοι παράδοσης από αξιόπιστους ειδικούς ανταλλακτικών CNC είναι γενικά σύντομοι για αυτό το μοντέλο λόγω της συνεχούς ζήτησης.
