Οδηγός σερβο μηχανών
>
|
| Τόπος καταγωγής | Ιαπωνία |
| Μάρκα | FANUC |
| Πιστοποίηση | CE ROHS |
| Αριθμό μοντέλου | A06B-6114-H207 |

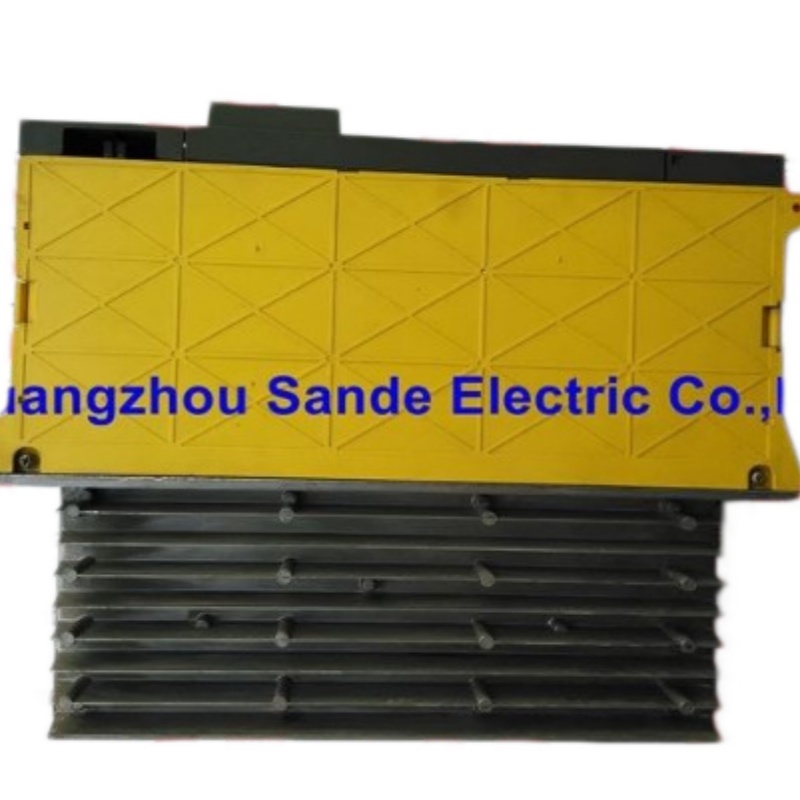

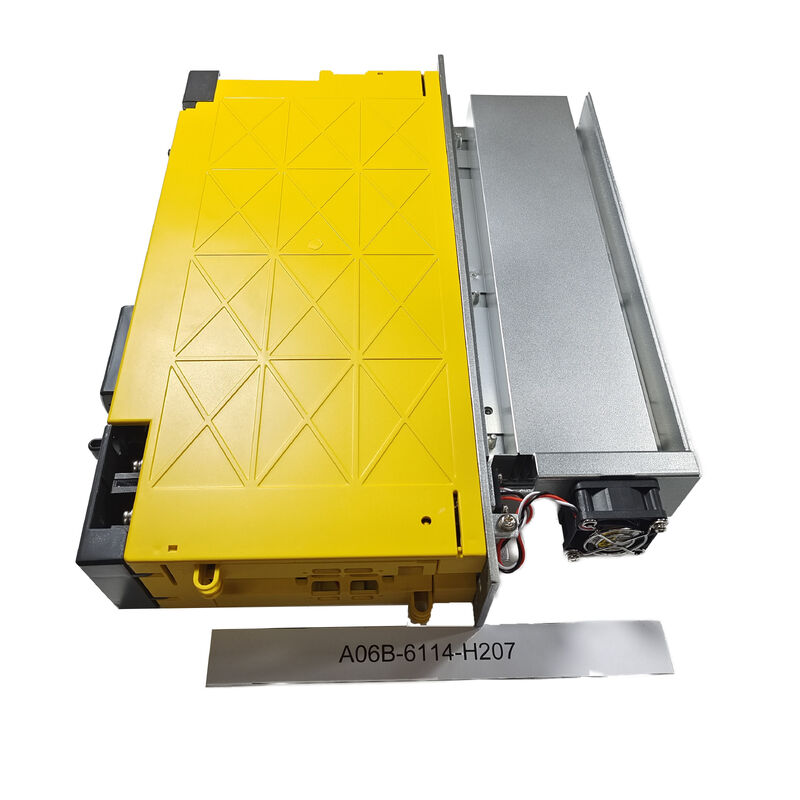

Το A06B-6114-H207 είναι ένας ενισχυτής σερβοκινητήρα FANUC Alpha i 2 αξόνων που αναγνωρίζεται στη σειρά ενισχυτών αi ως αi SV 40/40, που αντιστοιχεί στην κλάση SVM2-40/40i.
Ανήκει στη σειρά εισόδου 200-V και χρησιμοποιείται με CNC Σειράς i (Μοντέλο B) μέσω της διεπαφής FSSB, τοποθετώντας το σταθερά στην κύρια αρθρωτή αρχιτεκτονική σερβοκινητήρων αi για τον έλεγχο εργαλειομηχανών.
Αυτό το μοντέλο επιλέγεται συνήθως όταν μια μηχανή απαιτεί έναν πραγματικό ενισχυτή δύο αξόνων σε μια ισορροπημένη κλάση ρεύματος 40/40 αντί για έναν συνδυασμό μικτών αξόνων. Στην πρακτική εργασία συντήρησης, αυτό έχει σημασία επειδή το H207 δεν είναι απλώς μια μονάδα οδηγού που μοιάζει παρόμοια· είναι ένας καθορισμένος ενισχυτής διπλού άξονα με ίση ικανότητα ρεύματος τόσο στα κανάλια L όσο και στα M.
Αυτό το καθιστά ιδιαίτερα χρήσιμο όπου ο αρχικός σχεδιασμός της μηχανής βασίζεται στη διατήρηση μιας ταιριαστής δομής σερβοκινητήρα δύο αξόνων χωρίς αλλαγή της διάταξης του ντουλαπιού ή της ηλεκτρικής ισορροπίας από την πλευρά του άξονα.
Οι περιγραφές αi της FANUC τοποθετούν επίσης αυτόν τον ενισχυτή στην ομάδα μονάδων πλάτους 60 mm, με εξωτερική ψύκτρα, με Σχέδιο Περιγράμματος 2, Άνοιγμα Πάνελ 2, και Χώρος Συντήρησης 1.
Για αγοραστές και ομάδες συντήρησης, αυτό είναι πολύτιμο επειδή η σωστή ηλεκτρική αντιστοίχιση είναι μόνο μέρος της εργασίας· η αντικατάσταση πρέπει επίσης να ταιριάζει καθαρά στο αρχικό περίβλημα και τη διάταξη ψύξης.
| Παράμετρος | Τιμή |
|---|---|
| Αριθμός Εξαρτήματος | A06B-6114-H207 |
| Κατασκευαστής | FANUC |
| Τύπος Προϊόντος | Μονάδα Ενισχυτή Σερβοκινητήρα |
| Σειρά | Alpha i |
| Κλάση Μοντέλου | αi SV 40/40 |
| Ονομασία SVM | SVM2-40/40i |
| Διαμόρφωση Άξονα | 2-Άξονες |
| Σειρά Εισόδου | Σειρά Εισόδου 200-V |
| Εφαρμόσιμο CNC | CNC Σειράς i (Μοντέλο B) με διεπαφή FSSB |
| Μέθοδος Ελέγχου Κύριου Κυκλώματος | Έλεγχος PWM ημιτόνου με γέφυρα τρανζίστορ (IGBT) |
| Ονομαστικό Ρεύμα Εξόδου Άξονα L | 13 Arms |
| Ονομαστικό Όριο Ρεύματος Άξονα L | 40 Apeak |
| Ονομαστικό Ρεύμα Εξόδου Άξονα M | 13 Arms |
| Ονομαστικό Όριο Ρεύματος Άξονα M | 40 Apeak |
| Κλάση Πλαισίου | Πλάτους 60 mm |
| Εξωτερική Ψύκτρα | Με εξωτερική ψύκτρα |
| Σχέδιο Περιγράμματος | 2 |
| Άνοιγμα Πάνελ | 2 |
| Χώρος Συντήρησης | 1 |
| Τροφοδοτικό Κύριου Κυκλώματος | Τριφασικό 200 έως 240 VAC |
| Τροφοδοτικό Κυκλώματος Ελέγχου | Μονοφασικό 200 έως 240 VAC |
| Επιτρεπόμενη Απόκλιση Τάσης | -15% έως +10% |
Ε1: Τι ακριβώς είναι το A06B-6114-H207 στη γκάμα της FANUC;
Είναι μια μονάδα ενισχυτή σερβοκινητήρα Alpha i 2 αξόνων που η FANUC αναγνωρίζει ως αi SV 40/40 στο εγχειρίδιο εκκίνησης και SVM2-40/40i στο εγχειρίδιο περιγραφών.
Αυτό σημαίνει ότι η μονάδα έχει σχεδιαστεί για να οδηγεί δύο άξονες σερβοκινητήρα από ένα σώμα ενισχυτή, όχι έναν άξονα και όχι τρεις. Για εργασίες αντικατάστασης, αυτή η διάκριση έχει σημασία επειδή ο αριθμός των αξόνων είναι ένας από τους βασικούς ελέγχους συμβατότητας.
Ε2: Ποια είναι η κλάση ρεύματος αυτού του ενισχυτή;
Ο πίνακας προδιαγραφών SVM της FANUC δείχνει τον άξονα L στα 13 Arms με ονομαστικό όριο ρεύματος 40 Apeak και τον άξονα M στα 13 Arms με ονομαστικό όριο ρεύματος 40 Apeak. Σε βιομηχανικούς όρους, αυτό τοποθετεί το H207 σταθερά στην κλάση δύο αξόνων 40/40.
Είναι χρήσιμη πληροφορία για έναν τεχνικό αγοραστή, επειδή διαχωρίζει αυτό το μοντέλο από τις κοντινές παραλλαγές 20/40, 40/80 και 80/80 που μπορεί να φαίνονται παρόμοιες σε ένα ντουλάπι, αλλά δεν είναι ίδιες ηλεκτρικά.
Ε3: Ποια διεπαφή CNC χρησιμοποιεί αυτή η μονάδα;
Το εγχειρίδιο περιγραφών της FANUC αναφέρει ότι η κοινή προδιαγραφή για αυτήν την ομάδα SVM ισχύει για CNC Σειράς i (Μοντέλο B) με τη διεπαφή FSSB. Αυτή η λεπτομέρεια της διεπαφής είναι σημαντική.
Στην εργασία συντήρησης, ένας σωστός ενισχυτής δεν ορίζεται μόνο από την κλάση ρεύματός του· πρέπει επίσης να ταιριάζει με την αρχιτεκτονική επικοινωνίας CNC γύρω από την οποία κατασκευάστηκε αρχικά η μηχανή.
Ε4: Τι πρέπει να ελεγχθεί πριν από την παραγγελία ή την εγκατάσταση ενός H207;
Ένας τεχνικός πρέπει να επιβεβαιώσει τον ακριβή αριθμό εξαρτήματος στην εγκατεστημένη μονάδα, να επαληθεύσει ότι η μηχανή χρησιμοποιεί τη σωστή αρχιτεκτονική αi/FSSB και να βεβαιωθεί ότι η διάταξη του ντουλαπιού ταιριάζει με το πλαίσιο πλάτους 60 mm με εξωτερική ψύκτρα που σχετίζεται με αυτήν την κλάση μοντέλου.
Είναι επίσης καλή πρακτική να ελέγχονται οι συνθήκες ψύξης, η καταλληλότητα του ανοίγματος πάνελ και η κατάσταση των καλωδίων πριν από την εκκίνηση. Στις αρθρωτές μονάδες FANUC, τα πιο ακριβά λάθη προέρχονται συνήθως από την παραδοχή ότι μια μονάδα που μοιάζει παρόμοια είναι αρκετά κοντά.
Ε5: Γιατί αυτό το μοντέλο είναι πολύτιμο στη συντήρηση παλαιών CNC;
Επειδή επιτρέπει σε μια μηχανή να διατηρήσει την αρχική της δομή ενισχυτή διπλού άξονα χωρίς να αναγκάζει επανασχεδιασμό του ντουλαπιού ή λύση παράκαμψης από την πλευρά του ελέγχου. Όταν μια μηχανή κατασκευάστηκε γύρω από έναν ενισχυτή αi 40/40 δύο αξόνων, ο καθαρότερος δρόμος πίσω στην παραγωγή είναι συνήθως μια σωστή αντικατάσταση μοντέλο προς μοντέλο.
Αυτό μειώνει την αβεβαιότητα θέσης σε λειτουργία, προστατεύει την αρχική τοπολογία κίνησης και μειώνει τον χρόνο αντιμετώπισης προβλημάτων μετά την εγκατάσταση.
