Μονάδα Ενισχυτή Σερβοκινητήρα AC FANUC A06B-6117-H103 A06B6117H103 A06B-6117-H103

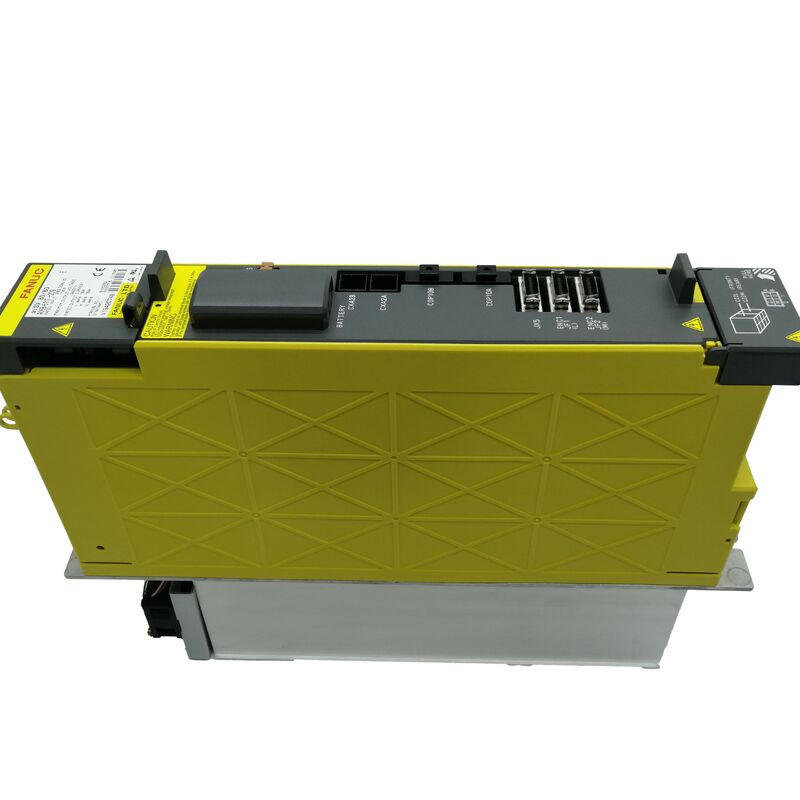

Ο ενισχυτής σερβοκινητήρα FANUC A06B-6117-H103 Alpha i, μονάδα AiSV 20

Περιγραφή προϊόντος

Το A06B-6117-H103 είναι μια μονάδα ενισχυτή σερβοκινητήρα Alpha i μονού άξονα που αναγνωρίζεται από τη FANUC ως αi SV 20. Στο εγχειρίδιο συντήρησης αi της FANUC, αυτή η προδιαγραφή παραγγελίας αναφέρεται στην ομάδα ενισχυτών μονού άξονα εισόδου 200VAC, και η κοινή προδιαγραφή SVM συνδέει την οικογένεια με CNC Σειράς i (Μοντέλο Β) με διεπαφή FSSB.

Αυτός είναι ο τύπος ενισχυτή που χρησιμοποιείται όταν η μηχανή χρειάζεται ένα αποκλειστικό κανάλι σερβοκινητήρα ενός άξονα αντί για μια συνδυασμένη μονάδα πολλαπλών αξόνων.

Για τον τεχνικό αγοραστή, η βασική προδιαγραφή είναι η κατηγορία ρεύματος.

Ο πίνακας προδιαγραφών της FANUC δίνει ονομαστικό ρεύμα εξόδου 6,5 Arms και ονομαστικό όριο ρεύματος αιχμής 20 A για SVM1-20i, η οποία είναι η ίδια κατηγορία ρεύματος που αντιπροσωπεύεται από αi SV 20 στον πίνακα διαμόρφωσης.

Η FANUC αναφέρει επίσης τη συνήθη μέθοδο ελέγχου SVM ως έλεγχο PWM ημιτονοειδούς κύματος με γέφυρα τρανζίστορ (IGBT), η οποία είναι μέρος αυτού που δίνει σε αυτήν την οικογένεια ενισχυτών την προβλέψιμη συμπεριφορά της σε εφαρμογές CNC σερβοκινητήρων.

Μηχανικά, η σειρά αi τοποθετεί την κατηγορία 20i στην ομάδα πλάτους 60 mm, χωρίς εξωτερική ψύκτρα, και η ενότητα εξωτερικών διαστάσεων αντιστοιχίζει το SVM1-20i με Σχέδιο Περιγράμματος 1 / Άνοιγμα Πάνελ 1 / Χώρος Συντήρησης 1.

Αυτό καθιστά το H103 μία από τις πιο συμπαγείς μορφές ενισχυτών σερβοκινητήρων αi, η οποία είναι συχνά χρήσιμη σε ντουλάπια όπου ο χώρος είναι περιορισμένος και ο αρχικός σχεδιασμός του πάνελ βασίστηκε σε στενότερες μονάδες μονού άξονα.

Από την άποψη της σελίδας προϊόντος, το H103 τοποθετείται καλύτερα ως αντικατάσταση συγκεκριμένου μοντέλου για εγκατεστημένα συστήματα σερβοκινητήρων FANUC αi.

Δεν είναι ένας ευρύς ενισχυτής "ταιριάζει σε πολλές μηχανές". Είναι ένας σαφώς καθορισμένος σερβοκινητήρας FSSB μονού άξονα κατηγορίας 20.

Για ανακατασκευαστές μηχανών, αγοραστές MRO και τμήματα σέρβις, αυτή η σαφήνεια είναι ακριβώς αυτό που καθιστά το εξάρτημα χρήσιμο.

Όταν η εργασία είναι η αποκατάσταση σταθερού ελέγχου σερβοκινητήρα χωρίς αλλαγή της αρχικής αρχιτεκτονικής, το σωστό μοντέλο αi ενός άξονα εξοικονομεί χρόνο και μειώνει τις αποφεύξιμες δυσκολίες εκκίνησης.

Τεχνικά Δεδομένα

Συχνές Ερωτήσεις

Ε1: Τι είναι το A06B-6117-H103 στην επίσημη ονομασία μοντέλου της FANUC;
Η FANUC αναγνωρίζει το εξάρτημα ως αi SV 20 στο εγχειρίδιο συντήρησης αi. Στο συνοδευτικό εγχειρίδιο περιγραφών, ο αντίστοιχος ενισχυτής μονού άξονα κατηγορίας 20 εμφανίζεται ως SVM1-20i, με την ίδια κατηγορία ονομαστικού ρεύματος.

Μαζί, αυτές οι καταχωρήσεις του εγχειριδίου καθιστούν το H103 έναν σερβοκινητήρα Alpha i κατηγορίας 20 μονού άξονα.

Ε2: Σε ποια κατηγορία εξόδου ανήκει αυτός ο ενισχυτής;
Ο πίνακας προδιαγραφών SVM της FANUC αποδίδει ονομαστικό ρεύμα εξόδου 6,5 Arms και ονομαστικό όριο ρεύματος αιχμής 20 A στην κατηγορία SVM1-20i.

Για αγοραστές και τεχνικούς, αυτή είναι η ουσιαστική ηλεκτρική ταυτότητα του H103: ανήκει στην ομάδα ενισχυτών μονού άξονα κατηγορίας 20, όχι στις παραλλαγές κατηγορίας 40 ή υψηλότερης χωρητικότητας.

Ε3: Τι τύπος διεπαφής CNC σχετίζεται με αυτήν την οικογένεια μοντέλων;
Η FANUC δηλώνει στην κοινή προδιαγραφή SVM ότι αυτή η οικογένεια ενισχυτών σερβοκινητήρων είναι για CNC Σειράς i (Μοντέλο Β) με διεπαφή FSSB.

Αυτό είναι σημαντικό επειδή μια σωστή αντικατάσταση δεν καθορίζεται μόνο από την κατηγορία ρεύματος.

Ο ενισχυτής πρέπει επίσης να ταιριάζει με τη μέθοδο επικοινωνίας που χρησιμοποιείται από το CNC και το σύστημα κίνησης γύρω του.

Ε4: Είναι το H103 ένα συμπαγές μοντέλο ντουλαπιού;
Ναι, στη σειρά αi ομαδοποιείται στην κατηγορία πλάτους 60 mm χωρίς εξωτερική ψύκτρα, και η ενότητα εξωτερικών διαστάσεων συνδέει το μοντέλο 20i μονού άξονα με Σχέδιο Περιγράμματος 1 / Άνοιγμα Πάνελ 1 / Χώρος Συντήρησης 1.

Σε πρακτικούς όρους πάνελ, αυτό το τοποθετεί ανάμεσα στα πιο συμπαγή σώματα ενισχυτών αi, κάτι που είναι χρήσιμο όταν εργάζεστε μέσα σε ντουλάπια σχεδιασμένα για στενότερες μονάδες μονού άξονα.

Ε5: Τι πρέπει να ελεγχθεί πριν από την αντικατάσταση ενός A06B-6117-H103;
Η ομάδα σέρβις θα πρέπει να επαληθεύσει την ακριβή προδιαγραφή παραγγελίας στον εγκατεστημένο ενισχυτή, να επιβεβαιώσει την αρχιτεκτονική αi της μηχανής που βασίζεται σε FSSB και να βεβαιωθεί ότι η αντικατάσταση ταιριάζει με την αρχική απαίτηση ενός άξονα κατηγορίας 20.

Είναι επίσης συνετό να επιβεβαιωθεί η εφαρμογή στο πάνελ και η κατάσταση ψύξης του περιβάλλοντος.

Στα συστήματα σερβοκινητήρων FANUC, η αντιστοίχιση της ακριβούς κατηγορίας ενισχυτή είναι ένας από τους ασφαλέστερους τρόπους για να αποφευχθεί εκτεταμένη εργασία θέσης σε λειτουργία μετά την εγκατάσταση.
