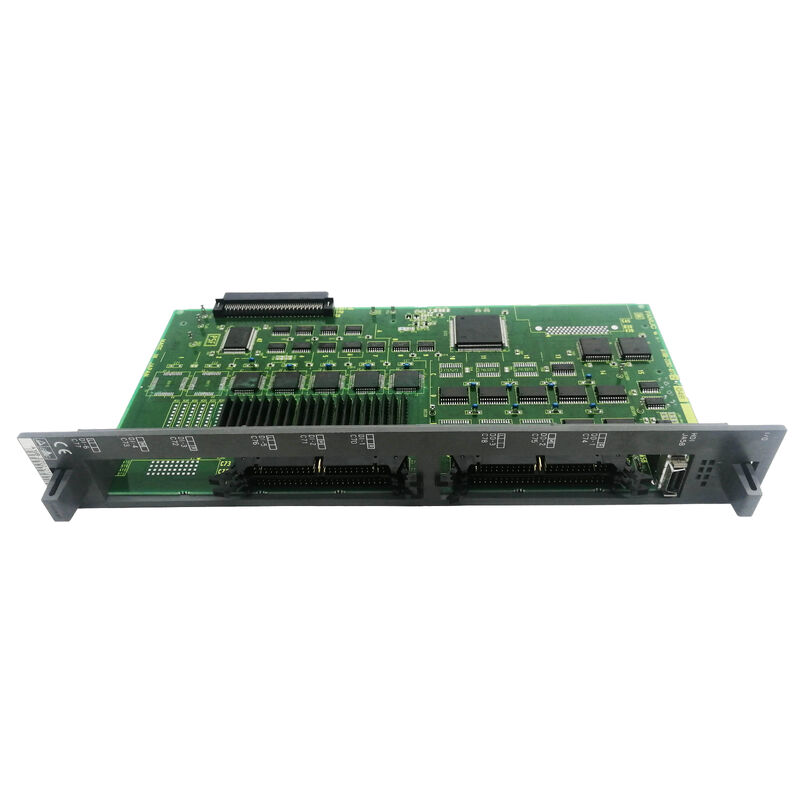

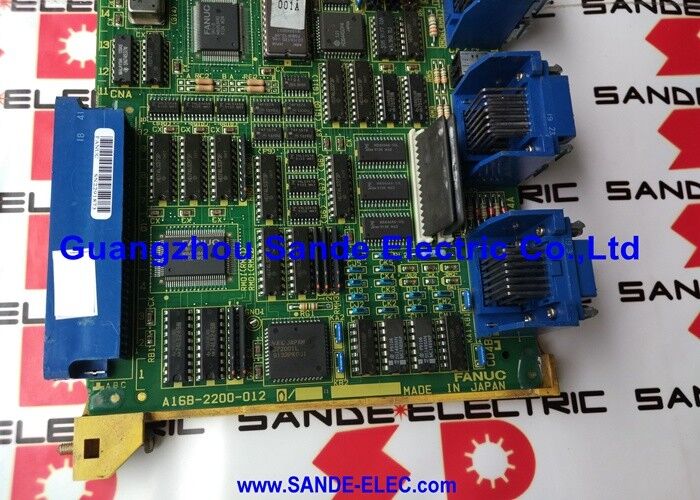

Το FANUC Drive Module Board A16B-2202-0571 Α16B22020571 Α16B-22O2-O571

A16B-2202-0571 | FANUC Series 15-B Sub CPU Board — F15-M / F15-T / SUB C CPU / Κέντρο κατεργασίας και στροφής CNC

Σειρά 15-B — Πλατφόρμα CNC υψηλής απόδοσης της FANUC

Η σειρά FANUC 15-B ήταν το κορυφαίο σύστημα CNC για απαιτητικές εφαρμογές πολυαξόνων και πολύπλοκων μηχανικών κατεργασιών. Τοποθετημένο πάνω από τη σειρά 16/18 στη σειρά της FANUC, το 15-B παρείχε τον αριθμό αξόνων, την ισχύ επεξεργασίας και την προηγμένη ικανότητα παρεμβολής που απαιτούνται για:

Σύνθετα κέντρα μηχανικής κατεργασίας 5 αξόνων (F15-M):Ταυτόχρονη διαμόρφωση περιγράμματος 5 αξόνων, μήτρα και καλούπι υψηλής ακρίβειας, μηχανική κατεργασία εξαρτημάτων αεροδιαστημικής.

Κέντρα στροφής πολλαπλών πυργίσκων και πολλαπλών ατράκτων (F15-T):Λειτουργίες πολλαπλών πυργίσκων, υποατράκτου, άξονα Υ και μεταφοράς εξαρτημάτων που απαιτούν υψηλό αριθμό αξόνων και πολύπλοκες ακολουθίες PMC.

Το "B" στη Σειρά 15-B προσδιορίζει τη γενιά υλικού — την πλατφόρμα 15 δεύτερης γενιάς με ενημερωμένη αρχιτεκτονική επεξεργαστή και βελτιωμένη απόδοση σερβο και ατράκτου σε σύγκριση με την προηγούμενη 15-Α.

Βασικές πληροφορίες προϊόντος

Υπο CPU — Ο συνεργάτης επεξεργασίας για εκτεταμένους άξονες

Η σειρά FANUC 15-B χρησιμοποιεί μια αρχιτεκτονική κατανεμημένης επεξεργασίας. Η κύρια πλακέτα CPU χειρίζεται τις βασικές λειτουργίες CNC — παρεμβολή κώδικα G, εκτέλεση σκάλας PMC, εμφάνιση και επικοινωνία. Όταν το σύστημα έχει διαμορφωθεί για υψηλές μετρήσεις αξόνων, η πλακέτα δευτερεύουσας CPU επεκτείνει αυτήν τη χωρητικότητα:

Ανεξάρτητη επεξεργασία άξονα:Η δευτερεύουσα CPU κατέχει πρόσθετους άξονες σερβομηχανισμού — συνήθως αυτούς που υπερβαίνουν τη βασική χωρητικότητα της κύριας CPU. Εκτελεί τις δικές του εντολές θέσης και επεξεργασία ανατροφοδότησης για αυτούς τους εκτεταμένους άξονες σε πλήρες εύρος ζώνης βρόχου σερβομηχανισμού.

Παράλληλη λειτουργία:Η δευτερεύουσα CPU λειτουργεί παράλληλα με την κύρια CPU. Ενώ η κύρια CPU επεξεργάζεται τους άξονες υπό τον έλεγχό της, η δευτερεύουσα CPU επεξεργάζεται ταυτόχρονα τους εκχωρημένους άξονές της. Και οι δύο CPU συγχρονίζονται μέσω του κοινόχρηστου διαύλου CNC — παρουσιάζοντας ένα απρόσκοπτο, ενοποιημένο σύστημα πολλαπλών αξόνων στον χειριστή.

Ονομασία "Sub C":Το "Sub C" στην περιγραφή του προϊόντος προσδιορίζει το επίπεδο ικανότητας αυτής της δευτερεύουσας CPU. Η Series 15-B προσέφερε πολλαπλές παραλλαγές δευτερεύουσας CPU σε διαφορετικά επίπεδα επεξεργασίας — το επίπεδο C αντιστοιχεί σε μια συγκεκριμένη ικανότητα επεξεργασίας εντός της οικογένειας δευτερευουσών CPU 15-B.

Σενάρια εφαρμογής

Σφάλμα δευτερεύοντος CPU κέντρου μηχανικής κατεργασίας 5 αξόνων σειράς 15-M:Ένα κέντρο κατεργασίας F15-M αναπτύσσει συναγερμούς ειδικά στον 4ο και τον 5ο άξονα —τους άξονες που χειρίζεται η δευτερεύουσα CPU— ενώ τα X, Y, Z συνεχίζουν να λειτουργούν κανονικά. Το A16B-2202-0571 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση αποκαθιστά τη λειτουργία 5 αξόνων.

Συντήρηση υπο CPU τόρνου πολλαπλών πυργίσκων σειράς 15-T:Ένα κέντρο στροφής F15-T με διπλό πυργίσκο με υποάτρακτο υποβάλλεται σε ανακαίνιση του συστήματος ελέγχου. Το A16B-2202-0571 αντικαθίσταται μαζί με την κύρια πλακέτα της CPU για μια ολοκληρωμένη ανανέωση συστήματος.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του A16B-2202-0571 (Υπο CPU) και του A16B-3200-0060 (Κύριας CPU) για τη Σειρά 15-B;

Η A16B-3200-0060 είναι η κύρια μητρική πλακέτα της CPU — η πλακέτα πυρήνα στην οποία συνδέονται όλες οι άλλες πλακέτες, διαχειριζόμενος τις κύριες λειτουργίες CNC. Η A16B-2202-0571 είναι η δευτερεύουσα πλακέτα CPU — μια δευτερεύουσα πλακέτα επεξεργαστή που επεκτείνει τον αριθμό αξόνων πέρα ​​από τη βασική χωρητικότητα της κύριας CPU. Και τα δύο πρέπει να είναι παρόντα και λειτουργικά για να λειτουργεί σωστά ένα πλήρως διαμορφωμένο σύστημα πολλαπλών αξόνων Series 15-B.

Ε2: Λειτουργεί το A16B-2202-0571 και στις δύο διαμορφώσεις 15-M και 15-T χωρίς τροποποίηση;

Ναί. Η περιγραφή της πλακέτας επιβεβαιώνει "PCB - 15M/T / F15B SUB CPU BOARD" — εξυπηρετεί και τις δύο διαμορφώσεις. Το πρόγραμμα PMC και οι παράμετροι άξονα CNC καθορίζουν ποιοι άξονες και λειτουργίες εκχωρούνται στη δευτερεύουσα CPU — όχι στην ίδια την πλακέτα υλικού. Δεν απαιτείται καμία τροποποίηση στην πλακέτα για την αλλαγή μεταξύ των διαμορφώσεων κατεργασίας και τόρνευσης.

Ε3: Η αντικατάσταση του A16B-2202-0571 απαιτεί δημιουργία αντιγράφων ασφαλείας των παραμέτρων του δευτερεύοντος άξονα CPU;

Οι παράμετροι CNC για άξονες που ελέγχονται από δευτερεύουσα CPU αποθηκεύονται στις κύριες μονάδες μνήμης SRAM της Series 15-B — όχι στην ίδια την πλακέτα δευτερεύουσας CPU. Η αντικατάσταση του A16B-2202-0571 δεν επηρεάζει τα αποθηκευμένα δεδομένα παραμέτρων. Ωστόσο, να εκτελείτε πάντα ένα αντίγραφο ασφαλείας πλήρους παραμέτρου πριν από οποιαδήποτε συντήρηση πλακέτας κύριας ή δευτερεύουσας CPU ως προφύλαξη.

Ε4: Το A16B-2202-0571 είναι συγκεκριμένο για τη Σειρά 15-B ή χρησιμοποιείται επίσης στη Σειρά 15-Α;

Η περιγραφή του προϊόντος προσδιορίζει ρητά το "F15B" — το 15-B (δεύτερη γενιά υλικού). Η σειρά 15-A χρησιμοποιούσε διαφορετική αρχιτεκτονική υλικού. Η A16B-2202-0571 είναι η πλακέτα υπο CPU 15-B και δεν είναι συμβατή με συστήματα 15-A.
